《电子技术基础》（中职电工类第5版）
第4至7章试题及答案
一．填空题：
1.将交流电变换成 直流 的过程叫整流。
2.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶
体二极管的电流是 10 A。
3.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的 2 倍.
4.整流二极管的冷却方式有自冷、风冷和 水冷 三种。
5.检查硅整流堆正反向电阻时，对于高压硅堆应用兆欧表 。
6.三端可调输出稳压器的三端是指输入、输出和 调整 三端。
7.三端固定输出稳压器CW7812型号中的12表示为 +12 V。
8.并联型稳压电路是直接利用稳压管 电流 的变化，并通过
限流电阻的调压作用，达到稳压的目的。
9.用“1”表示低电平，“0”表示高电平，称为 负逻辑 。
10.由与、或、非三种基本门电路可以组合成 复合门 电路。
11.集电极开路门的英文编写为 OC 门.
12. TTL门电路输出端不允许直接接电源或接地。
13. CMOS 集成电路的多余输人端不能 悬空_。
14.为有良好的静电屏蔽，CMOS集成电路应存在 密闭容器中。
15.十进制数有16个数码，基数为 16 。
16.将十进制数175转换成二进制数为（10101111）2
17.在数字电路中，逻辑变量的值只有 2 个。
18.四位二进制编码器有 十 个输入端2个输出端。
19. BCD码编码器能将 二 进制数码编成 十 进制代码。
20. 优先编码器当多个信号同时输入时，只对优先级别最高位的一个进行编码。
21. 8线-3线优先编码74LS148,有 8 个输入端，3个输出端。
22. 触发器有 2 个稳定状态。
23. JK触发器的逻辑功能为置1，置0，保持和 翻转 。 24. JK触发器中，若J=1 ，K= 1 则实现计数功能。
25.计数器还可以用来统计，定时、分频 或者进行数字运算等。
主要内容
•稳压电源电路
•放大和振荡电路
•逻辑门电路
•晶闸管整流电路
第一部分直流稳压电源电路
•小功率直流稳压电源的组成：
整流变压器：把输入的交流电压变为整流电路所要求的交流电压值。整流电路：由整流器件组成，它把交流电变换成方向不变但大小随时间变化的脉动直流电。滤波电路：把脉动的直流电变换为平滑的直流电供给负载。稳压电路：使整流输入电压尽可能少受电源波动或负载变化的影响而保持稳定的电路。
第一部分稳压电源电路
•整流电路单相整流电路半波整流
全波整流
桥式整流
三相整流电路半波整流
全波整流
桥式整流
•稳压电路
一、整流电路
不可控整流电路：晶体二极管，它具有单向导
电特性，应用二极管就可构成最简单的整流电
路。
在单相整流电路中，最基本的整流形式有半
波整流和应用最广泛的桥式整流，这些整流电
路都是利用二极管的单向导电性来将交流电变
换为直流电，因此二极管是构成整流电路的关
键器件。这种用作整流的二极管称为整流二极
管，简称整流管。
把二极管当作理想器件，即认为它正向导通
时电阻为零，反向截止时电阻为无穷大。
一、整流电路
1、单相半波整流电路
2、半波整流工作原理
•单相半波整流电路中，
•二极管只导通半个周期，另半个周期截止。
•在二极管导通时，输出脉动直流电压平均值：
UL≈0．45U2
•输出脉动直流电流平均值：
•二极管截止时，所承受的最大反向电压URM就是
u2
的峰值：LLLLRU
RUI245.0
224.12UUURM
3、单相全波整流电路构成
•单相全波整流电路的构成，在变压器二次侧有
一个中央抽头，U2为整个副侧电压的一半，电路中有两个二极管。
4、全波整流工作原理
1、当交流电源的波形处于正半周时，二极管V1导通，电流通
过下述路径：
电源+→V1→RL→整流变压器中间抽头
2、当电源的波形处于负半周时，V2导通，电流通过下述路径
：
电源+→V2→RL→变压器中间抽头
总之，流经Rc的电流的方向是相同的。
•RL两端输出电压平均值为U0=0.9U2 •当V1导通时，V2截止。这时整流变压器副绕组就接在V2的

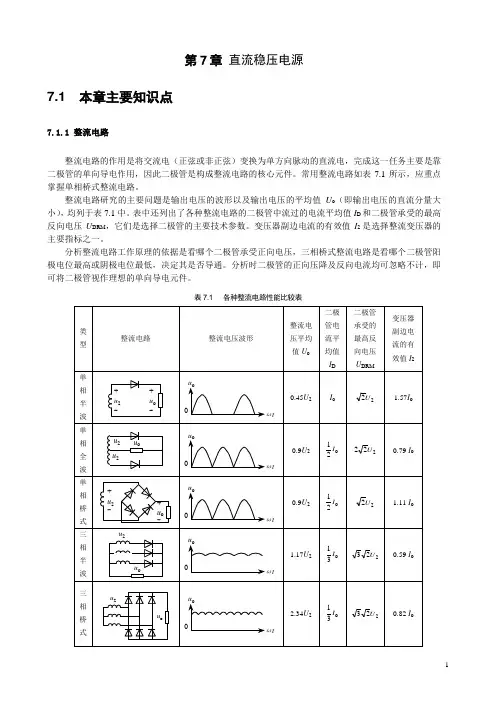

1 第7章 直流稳压电源
7.1 本章主要知识点
7.1.1 整流电路
整流电路的作用是将交流电（正弦或非正弦）变换为单方向脉动的直流电，完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的核心元件。常用整流电路如表7.1所示，应重点掌握单相桥式整流电路。
整流电路研究的主要问题是输出电压的波形以及输出电压的平均值Uo（即输出电压的直流分量大小），均列于表7.1中。表中还列出了各种整流电路的二极管中流过的电流平均值ID和二极管承受的最高反向电压UDRM，它们是选择二极管的主要技术参数。变压器副边电流的有效值I2是选择整流变压器的主要指标之一。
分析整流电路工作原理的依据是看哪个二极管承受正向电压，三相桥式整流电路是看哪个二极管阳极电位最高或阴极电位最低，决定其是否导通。分析时二极管的正向压降及反向电流均可忽略不计，即可将二极管视作理想的单向导电元件。
表7.1 各种整流电路性能比较表
类型 整流电路 整流电压波形 整流电压平均值Uo 二极管电流平均值ID 二极管承受的最高反向电压UDRM 变压器副边电流的有效值I2
单相半波 +uo-+u2- ωt0uo 0.45U2 Io 22U 1.57Io
单相全波 uou2u2 ωt0uo 0.9U2 o21I 222U 0.79 Io
单相桥式 +uo-+u2- ωt0uo 0.9U2 o21I 22U 1.11 Io
三相半波 u2uo ωt0uo 1.17U2 o31I 223U 0.59 Io
三相桥式 u2uo ωt0uo 2.34U2 o31I 223U 0.82 Io 2 7.1.2 滤波电路
滤波电路的作用是减小整流输出电压的脉动程度，滤波通常是利用电容或电感的能量存储功能来实现的。
最简单的滤波电路是电容滤波电路，滤波电容C与负载电阻RL并联，其特点是：
（1）输出电压的脉动大为减小，并且电压较高。
半波整流：2oUU
