串联式稳压电源

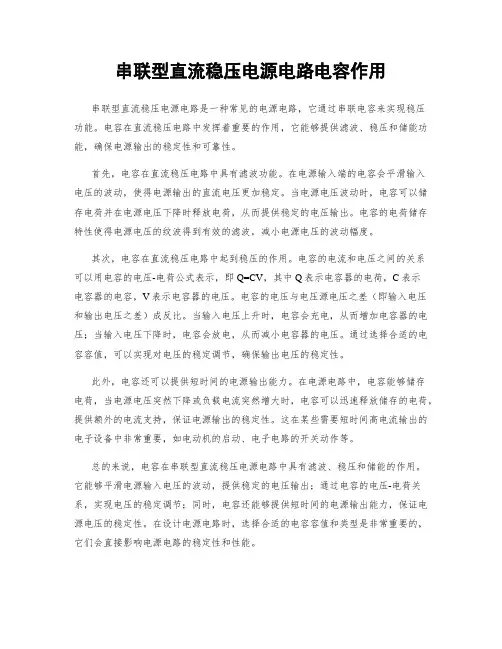

串联型直流稳压电源电路电容作用串联型直流稳压电源电路是一种常见的电源电路，它通过串联电容来实现稳压功能。

电容在直流稳压电路中发挥着重要的作用，它能够提供滤波、稳压和储能功能，确保电源输出的稳定性和可靠性。

首先，电容在直流稳压电路中具有滤波功能。

在电源输入端的电容会平滑输入电压的波动，使得电源输出的直流电压更加稳定。

当电源电压波动时，电容可以储存电荷并在电源电压下降时释放电荷，从而提供稳定的电压输出。

电容的电荷储存特性使得电源电压的纹波得到有效的滤波，减小电源电压的波动幅度。

其次，电容在直流稳压电路中起到稳压的作用。

电容的电流和电压之间的关系可以用电容的电压-电荷公式表示，即Q=CV，其中Q表示电容器的电荷，C表示电容器的电容，V表示电容器的电压。

电容的电压与电压源电压之差（即输入电压和输出电压之差）成反比。

当输入电压上升时，电容会充电，从而增加电容器的电压；当输入电压下降时，电容会放电，从而减小电容器的电压。

通过选择合适的电容容值，可以实现对电压的稳定调节，确保输出电压的稳定性。

此外，电容还可以提供短时间的电源输出能力。

在电源电路中，电容能够储存电荷，当电源电压突然下降或负载电流突然增大时，电容可以迅速释放储存的电荷，提供额外的电流支持，保证电源输出的稳定性。

这在某些需要短时间高电流输出的电子设备中非常重要，如电动机的启动、电子电路的开关动作等。

总的来说，电容在串联型直流稳压电源电路中具有滤波、稳压和储能的作用。

它能够平滑电源输入电压的波动，提供稳定的电压输出；通过电容的电压-电荷关系，实现电压的稳定调节；同时，电容还能够提供短时间的电源输出能力，保证电源电压的稳定性。

在设计电源电路时，选择合适的电容容值和类型是非常重要的，它们会直接影响电源电路的稳定性和性能。

需要注意的是，在使用电容时要合理选择电容的额定电压和容值，以免超过电容的额定值导致损坏。

此外，电容的极性也需要注意，要按照电容的极性标记正确连接，否则可能会引起电容的烧毁或电路的故障。

mos管串联稳压电源MOS管串联稳压电源是一种常见的电路设计，用于稳定电压输出。

首先，让我们从整体结构和工作原理两个角度来全面了解这种电路。

从整体结构来看，MOS管串联稳压电源通常由输入滤波电路、MOS管、参考电压源、反馈电路和输出负载等组成。

输入电压经过滤波电路后，进入MOS管，MOS管的导通电阻会根据输入电压的变化而调节，以维持输出电压的稳定。

参考电压源提供一个稳定的参考电压，反馈电路检测输出电压并将信息反馈给MOS管，以调节MOS管的导通电阻。

输出负载则是稳压电源的最终电压输出的载荷。

从工作原理来看，MOS管串联稳压电源利用MOS管的调节特性来实现稳压。

当输入电压发生变化时，反馈电路检测到输出电压的变化，通过控制MOS管的导通电阻来调节输出电压，使其保持稳定。

参考电压源提供一个稳定的参考电压，帮助系统实现稳定的输出电压。

整个电路通过不断的反馈和调节，实现了稳定的输出电压。

除了结构和工作原理，我们还可以从优缺点、应用领域和设计注意事项等方面来全面了解MOS管串联稳压电源。

例如，优点包括响应速度快、效率高、输出纹波小等；缺点可能包括成本较高、需要较复杂的控制电路等。

在应用领域上，MOS管串联稳压电源广泛应用于各种电子设备中，如通信设备、电源适配器、工业控制等。

在设计时，需要考虑输入电压范围、输出电压稳定性、负载变化等因素，以保证稳压电源的性能和稳定性。

总的来说，MOS管串联稳压电源是一种常见且重要的电路设计，通过全面了解其结构、工作原理、优缺点、应用领域和设计注意事项，我们可以更好地理解和应用这种电路。

串联式稳压电源实验报告(一)本文主要是关于“串联式稳压电源实验报告”的撰写，此次实验旨在通过使用串联式稳压电源，通过实测得到稳压电源的输出电压，并评估其性能。

本文将从实验的背景、实验流程、实验结果和结论四个方面进行介绍。

一、实验背景电源作为电子设备所需的能量源，是电子系统中必不可少的组成部分。

在许多的电子设备中，安全可靠的电源系统才能确保设备稳定运行。

稳压电源作为一种实验常用的电源类型，可根据需要调节电压输出，在电子制作中有着广泛的应用。

基于此背景，本次实验选择串联式稳压电源进行研究，并通过对输出电压的实测，评估其性能和可靠性。

二、实验流程1. 实验前准备：准备工具：万用表，电阻箱，鳄鱼夹等；准备材料：电容器，电阻，三极管，变阻器等。

2. 实验步骤：步骤一：根据实验要求，设计并搭建串联稳压电源电路；步骤二：使用万用表测量当输入电压固定为24V时，输出电压在不同负载下的变化情况；步骤三：记录数据并绘制输出电压随不同负载时的变化曲线；步骤四：根据输出的曲线结果，分析性能、稳定性和可靠性等关键指标。

三、实验结果实验结果表明，在输入电压固定为24V时，随着不同负载电流的增加，输出电压呈下降趋势，但在一定范围内可维持较稳定的输出电压。

随着负载电流的增大，随之产生的内部热损失越来越大，在额定小电流范围内电源的效率高，但同时也会限制电源的功率输出，不过对于一般电子设备来说，其电流较小，这并不会对使用造成太大的影响。

四、结论本次实验采用串联式稳压电源，实测了其在不同负载下的输出特性。

根据实验结果分析可知，该电源可以为电子设备提供不同电压的电源需求，但随着负载电流的增加，其稳定性会有所下降。

因此，对于不同的电子设备性能要求，还需要进行实验测试评估，以便于更好地确定适合的电源输出要求。

综上所述，本次实验证明了串联稳压电源的实用性，并为后续电子设备的电源选择提供了支持和依据。

同时，本次实验也为我们更好地掌握电源电路的设计和制作提供了实践机会和基础。

串联型直流稳压电源实验报告
一、实验目的与要求
本次实验的目的是研究串联型直流稳压电源的结构、工作原理和特性，以及由此产生
的电压的稳定性和精度等性能指标。

二、实验原理
串联型直流稳压电源是由电流控制模块和调压模块组成的一种电源类型，其中电流控
制模块主要负责控制电流，而调压模块则主要负责控制电压。

本次实验采用的是带有分压
稳压电路的串联型电源，其中通过一组可分压电路可以有效地使稳压电路得以精确调整输
出电压，从而实现精度和稳定性更好的结果。

三、实验步骤
1. 将电阻、电容和电位器连接到串联型直流稳压电源的各个外部端子上；
2. 通过调节电位器以及其它分压电路上的电压，调节这种类型的电源的电压，使之
保持在一个最佳的稳定结果；
3. 用万用表测量输出电压的波形，并测量标准值和误差值。

4. 对输出电流也进行测量，其稳定性要达到99%以上；
5. 根据电压和电流设定一定功率，并将功率波形与步骤3和4中测量出的时间记录；
6. 紫外线调试方法测量电路内部的组件的功耗；
7. 用实验台的变压器原理对系统的可靠性进行测试。

四、实验结果
通过实验，我们发现了串联型直流稳压电源的结构、工作原理和特性。

实验结果表明，该电源的稳定性优于传统的变压器稳压电源。

在调节电压时，可以有效地控制电压、电流
和功率，使输出结果更加准确；而且在不同的条件下，也可以确保电源的稳定性和可靠性，最大限度地减少一些误差。

五、总结。

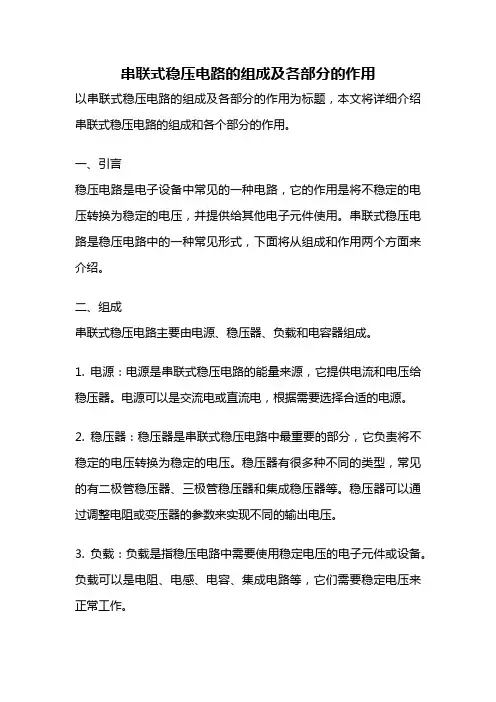

串联式稳压电路的组成及各部分的作用以串联式稳压电路的组成及各部分的作用为标题，本文将详细介绍串联式稳压电路的组成和各个部分的作用。

一、引言稳压电路是电子设备中常见的一种电路，它的作用是将不稳定的电压转换为稳定的电压，并提供给其他电子元件使用。

串联式稳压电路是稳压电路中的一种常见形式，下面将从组成和作用两个方面来介绍。

二、组成串联式稳压电路主要由电源、稳压器、负载和电容器组成。

1. 电源：电源是串联式稳压电路的能量来源，它提供电流和电压给稳压器。

电源可以是交流电或直流电，根据需要选择合适的电源。

2. 稳压器：稳压器是串联式稳压电路中最重要的部分，它负责将不稳定的电压转换为稳定的电压。

稳压器有很多种不同的类型，常见的有二极管稳压器、三极管稳压器和集成稳压器等。

稳压器可以通过调整电阻或变压器的参数来实现不同的输出电压。

3. 负载：负载是指稳压电路中需要使用稳定电压的电子元件或设备。

负载可以是电阻、电感、电容、集成电路等，它们需要稳定电压来正常工作。

4. 电容器：电容器是串联式稳压电路中的辅助元件，它可以提供额外的电容来改善稳压电路的性能。

电容器可以帮助稳压器提供更稳定的电压输出，并且减少电压波动对负载的影响。

三、各部分的作用1. 电源的作用是提供电流和电压给稳压器，它是整个稳压电路的能量来源。

电源的稳定性和输出能力会直接影响稳压电路的性能。

2. 稳压器的作用是将不稳定的电压转换为稳定的电压。

稳压器通过调整电阻或变压器的参数来实现不同的输出电压。

稳压器的稳定性和调节能力决定了稳压电路的精度和稳定性。

3. 负载的作用是消耗稳定电压并完成特定的功能。

负载可以是电阻、电感、电容、集成电路等，它们需要稳定电压来正常工作。

负载的大小和特性会影响稳压电路的稳定性和输出能力。

4. 电容器的作用是提供额外的电容来改善稳压电路的性能。

电容器可以帮助稳压器提供更稳定的电压输出，并且减少电压波动对负载的影响。

电容器的容值和质量会影响稳压电路的响应速度和抗干扰能力。

直流稳压电源(Ⅰ)串联型晶体管稳压电源实训指导（特别提醒：实验电路图中可能存在有的元器件数值与实验电路板中的不相同，实验时应以实验电路板中的为准。

另外，由于元器件老化、湿度变化、温度变化等诸多因素的影响所致，实验电路板中所标的元器件数值也可能与元器件的实际数值不一致。

有的元器件虽然已经坏了，但仅凭肉眼看不出来。

因此，在每次实验前，应该先对元器件（尤其是电阻、电容、三极管）进行单个元件的测量（注意避免与其它元器件或人体串联或并联在一块测量）。

并记下元器件的实际数值。

否则，实验测得的数值与计算出的数值可能无法进行科学分析。

）一．实验目的1．研究单相桥式整流、电容滤波电路的特性。

2．掌握串联型晶体管稳压电源主要技术指标的测试方法。

二．实验原理电子设备一般都需要直流电源供电。

这些直流电除了少数直接利用干电池和直流发电机外，大多数是采用把交流电(市电)转变为直流电的直流稳压电源。

u u ut t t t t图14—1直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，其原理框图如图14—1所示。

电网供给的交流电压u1(220V，50H Z)经电源变压器降压后，得到符合电路需要的交流电压u1，然后由整流电路变换成方向不变、大小随时间变化的脉动电压u3，再用滤波器滤去其交流分量，就可得到比较平直的直流电压u r。

但这样的直流输出电压，还会随交流电网电压的波动或负载的变化而变化。

在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压更加稳定。

图14—2图14—2是由分立元件组成的串联型稳压电源的电路图。

其整流部分为单相桥式整流、电容滤波电路。

稳压部分为串联型稳压电路，它由调整元件(晶体管V1 )比较放大器V3、R1，取样电路R4、R5、RP，基准电压R2、VST和过流保护电路V3管及电阻等组成。

整个稳压电路是一个具有电压串联负反馈的闭环系统，其稳压过程为：当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入比较放大器，并与基准电压进行比较，产生的误差信号经V 2放大后送至调整V 1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。

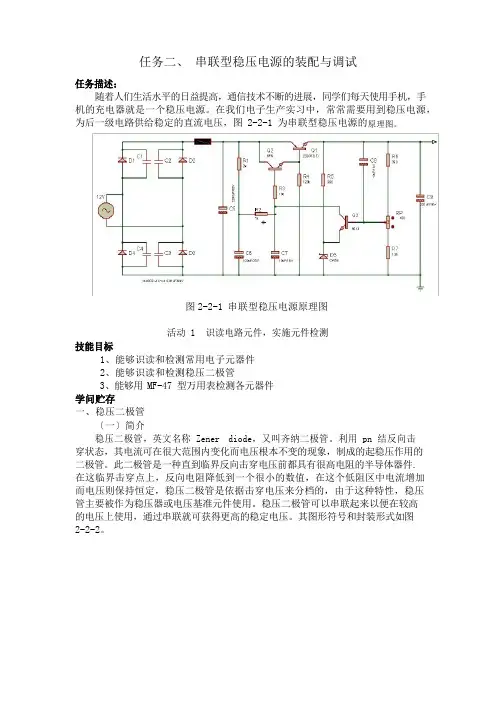

任务二、串联型稳压电源的装配与调试任务描述：随着人们生活水平的日益提高，通信技术不断的进展，同学们每天使用手机，手机的充电器就是一个稳压电源。

在我们电子生产实习中，常常需要用到稳压电源，为后一级电路供给稳定的直流电压，图 2-2-1 为串联型稳压电源的原理图。

图2-2-1 串联型稳压电源原理图活动 1识读电路元件，实施元件检测技能目标1、能够识读和检测常用电子元器件2、能够识读和检测稳压二极管3、能够用 MF-47 型万用表检测各元器件学问贮存一、稳压二极管〔一〕简介稳压二极管，英文名称 Zener diode，又叫齐纳二极管。

利用 pn 结反向击穿状态，其电流可在很大范围内变化而电压根本不变的现象，制成的起稳压作用的二极管。

此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是依据击穿电压来分档的，由于这种特性，稳压管主要被作为稳压器或电压基准元件使用。

稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。

其图形符号和封装形式如图2-2-2。

图2-2-2 稳压二极管的图形符号及其封装形式〔二〕原理稳压二极管的伏安特性曲线的正向特性和一般二极管差不多如图 2-2-3，反向特性是在反向电压低于反向击穿电压时，反向电阻很大，反向漏电流微小。

但是，当反向电压接近反向电压的临界值时，反向电流突然增大，称为击穿，在这一临界击穿点上，反向电阻突然降至很小值。

尽管电流在很大的范围内变化，而二极管两端的电压却根本上稳定在击穿电压四周，从而实现了二极管的稳压功能。

图2-2-3 稳压二极管特性曲线〔三〕主要参数1、Uz—稳定电压指稳压管通过额定电流时两端产生的稳定电压值。

该值随工作电流和温度的不同而略有转变。

由于制造工艺的差异，同一型号稳压管的稳压值也不完全全都。

例如，2CW51 型稳压管的 Vzmin 为3.0V, Vzmax 则为3.6V。

串联型稳压电源工作原理串联型稳压电源，听名字就有点复杂，别担心，我来给你解读解读！想象一下，你在日常生活中用的电子设备，手机、电脑、电视，没电了可不行啊！这个时候，就需要稳压电源来帮忙了。

它的作用就像是一个守护神，确保电压稳定，免得设备们出故障。

电压一不小心飙升，设备就“闪退”，你说气不气？先说说串联型，名字里有个“串”，就是把元件一个个串在一起。

这个电源一般是通过变压器把高电压变成低电压，然后经过整流、滤波等步骤，最终提供稳定的直流电压。

想象一下，把大河水通过一条小管子放出来，流出来的水量就稳得多，不会一下子猛涨猛落，电压也是这个道理。

我们不想要的，就是那种电压不稳的情况，太高了或太低了都让人心慌。

工作原理其实蛮简单的，电源里有个“调节器”，就像一个有责任心的班长，时时刻刻在监控电压。

如果电压太高，调节器就会把它“压下去”；如果太低，那它就会“提一提”。

就像是吃饭的时候，你多吃了一口，服务员看到会提醒你：“慢点儿，别噎着！”这调节器的存在就是为了让你的设备吃得舒坦。

再说说整流，电源从变压器出来的电流可能是交流的，就像波浪一样起伏不定。

整流器就像是个能把波浪平抚下来的高手，把这些波浪变成了平稳的直流电。

经过整流后的电流再经过滤波，波动就更小了，设备们再也不用担心会被“浪潮”冲走。

还有一个很重要的部分，那就是“电容”。

电容在这里就像是一个海绵，能储存电能，等到需要的时候再慢慢释放出来。

这样一来，就算在电流短暂波动的时候，设备也能得到足够的电量，继续“安安稳稳”工作。

试想一下，夏天的冰淇淋，吃的时候总是希望它能保持凉爽，不会一下子就化掉，这个海绵的作用就像给冰淇淋加了个“冷藏室”。

这个电源也有个“小脾气”，比如说当电流负载过大时，就会出现过载保护。

这就像是你带着朋友一起去吃火锅，大家吃得太开心，锅里的菜一下子太多，锅底就开始“冒烟”了。

这时候，你得赶紧减点菜，别让锅底焦了。

稳压电源也会自动断开，保护自己和设备，真是个“知心朋友”。

串联型直流稳压电源实验报告一、实验介绍串联型直流稳压电源是一种常见的电源类型，它可以将交流电转化为稳定的直流电，并且可以调节输出的电压和电流。

本次实验旨在通过搭建一个串联型直流稳压电源，加深对其原理和构造的理解，并掌握其使用方法。

二、实验器材1.变压器：输入220V，输出18V/2A2.桥式整流器：4个1N4007二极管3.滤波电容：2200uF/35V4.稳压管：LM317T5.可变电阻：10KΩ6.固定电阻：240Ω、330Ω、1KΩ、2KΩ、5KΩ、10KΩ各若干个7.万用表三、实验步骤1.将变压器的输入线接入市电（220V），输出线接入桥式整流器中间两个引脚。

2.将桥式整流器两端分别连接滤波电容正负极。

3.将LM317T三个引脚依次连接可变电阻中间引脚、固定电阻240Ω中间引脚和滤波后的正极。

4.将固定电阻330Ω连接在LM317T的调节引脚和负极之间。

5.将固定电阻1KΩ、2KΩ、5KΩ、10KΩ分别连接在可变电阻两端和负极之间，以便调节输出电压。

6.使用万用表测量输出电压和电流。

四、实验结果通过搭建串联型直流稳压电源，我们成功地将220V的交流电转化为了稳定的直流电，并且可以通过调节可变电阻和固定电阻的值来控制输出的电压和电流。

经过实验测量，我们得到了以下数据：输出电压：0-15V可调输出电流：0-2A可调五、实验分析1.桥式整流器的作用是将交流信号转化为直流信号，滤波器则可以去除直流信号中的杂波。

2.LM317T是一种常见的线性稳压器件，它可以通过控制其输入端与输出端之间的参考电压来实现对输出端稳定直流电压的调节。

3.可变电阻和固定电阻可以通过改变其阻值来控制LM317T输入端与输出端之间的参考电压，从而达到对输出直流信号的调节。

六、实验总结通过本次实验，我们深入了解了串联型直流稳压电源的原理和构造，并掌握了其使用方法。

同时，我们也意识到了电路中各个元件的重要性和作用，这对我们今后的学习和实践都有着重要的意义。

串联型稳压电源实验报告串联型稳压电源实验报告引言：稳压电源是电子设备中常用的电源供应装置，它能将不稳定的输入电压转换为稳定的输出电压，为电子设备的正常运行提供稳定的电能。

本实验旨在通过搭建一个串联型稳压电源电路，了解其工作原理和特性，并对其进行实验验证。

一、实验目的：1. 了解串联型稳压电源的工作原理；2. 学习使用基本电子元件进行电路搭建；3. 掌握稳压电源的调节性能和稳定性。

二、实验原理：串联型稳压电源是一种常见的电源稳压方式，其基本原理是通过串联一个稳压二极管和一个可变电阻，将输入电压调节为稳定的输出电压。

稳压二极管具有反向击穿电压稳定的特性，当输入电压超过其反向击穿电压时，稳压二极管会开始导通，将多余的电压通过自身消耗，从而保持输出电压稳定。

三、实验器材和元件：1. 直流电源；2. 电阻、稳压二极管、电容等基本电子元件；3. 示波器、万用表等测试仪器。

四、实验步骤：1. 按照电路图搭建串联型稳压电源电路，注意连接的正确性；2. 将直流电源的电压调节至合适的范围，连接至电路输入端；3. 使用万用表测量电路的输入电压和输出电压，并记录数据；4. 调节可变电阻，观察输出电压的变化情况，并记录数据；5. 使用示波器观察电路的波形，分析电路的稳定性和调节性能。

五、实验结果与分析：通过实验测量得到的数据，我们可以得出以下结论：1. 串联型稳压电源能够将输入电压稳定在一定范围内的输出电压；2. 当输入电压超过稳压二极管的反向击穿电压时，稳压二极管开始导通，将多余的电压通过自身消耗，保持输出电压的稳定；3. 可变电阻的调节能够改变输出电压的大小，但在一定范围内保持稳定。

六、实验总结：本实验通过搭建串联型稳压电源电路，对其工作原理和特性进行了验证。

通过实验结果的分析，我们了解到串联型稳压电源能够将输入电压稳定在一定范围内的输出电压，并且可变电阻的调节能够改变输出电压的大小。

这对于电子设备的正常运行具有重要意义。

设计指标输出电压：+12V ，-12V ，+5V+5V 单独输出最大输出电流A I o 3max =mV V opp 1<最大输出电流皆为A I o 5.0max =mV V opp 10=以上稳压系数4105-⨯<V S串联型直流稳压电源电源电路的作用是把交流市电(220V)变换成稳定的直流电压，直接或间接地给各个部分电路提供适当的供电，以保证负载电路能正常地进行工作。

对电源电路总的要求是：稳压性能好，纹波系数小，功率损耗小，过载过压保护能力强等。

电源电路的常见形式有：一般型的可调串联稳压电路，泵电源，高速可控硅稳压电源，开关式稳压电源等。

开关式稳压电源具有工作效率高，稳压范围大特点。

串联型稳压电源虽然具有功耗较大，效率低，笨重的缺点，但同时因为其具有结构简单，安全可靠，维修容易等优点而被广泛使用，鉴于这些优点我们决定设计串联型直流稳压电源。

一、串联型直流稳压电源的组成与原理1、串联型直流稳压电源的组成直流稳压电源一般有电源变压器、整流滤波电路及稳压电路所组成。

如图1所示图1 直流稳压电源组成框图其中稳压电路部分包括：调整，误差取样，比较放大和基准电路几个部分。

2、稳压原理稳压电路部分是串联型稳压电路的主体部分。

其中调整电路的作用相当于一个与负载串联的可变电阻。

当输出的直流电压U0,因某种因素影响而升高时，通过误差取样电路，取出其变化值。

此变化量经比较放大电路而形成控制电压，去控制这个可变电阻，使其电阻增大，其上的压降增大，使输出电压下降，仍回到U0，当输出电压U0变化时，按照上述同样的过程，但变化的极性相反，使这个可变电阻的阻值变小，其上的压降减小，使输出电压U0回升，这样就起到了稳定电压的作用。

随着集成电路的发展，把调整管、误差取样、基准和比较放大电路等部分做在一起成为集成化器件。

如LM78XX系列，LM79XX系列等。

为使电路简洁，可靠，我们使用三端稳压集成块。

二、串联型稳压电源设计串联型稳压电源总体电路图如下：图 2 串联稳压电源电路图1、电源变压器电源变压器的作用是将电网220V 的交流电压变换成整流滤波电路所需的交流电压。

实验名称：串联型晶体管稳压电源实验
实验目的：通过构建串联型晶体管稳压电路，研究其稳压性能。

实验原理：
串联型晶体管稳压电路是一种常用的稳压电路，由晶体管和稳压二极管组成。

晶体管的基极接入参考电压源，而稳压二极管则连接负载电阻。

当输入电源电压发生变化时，通过调节晶体管的电流增益，使稳压二极管的电压保持不变从而实现稳压。

实验步骤：
1.装配电路：按照实验原理连接电路，确保电路连接正确无误。

2.调整电路：调整电路中晶体管的电流增益以及稳压二极管的额定电压，使得电路稳定工作在所需稳定电压下。

3.测试电路：将输入电源的电压逐渐变化，观察输出电压的变化情况，记录数据。

4.分析结果：根据记录的数据，分析电路的稳压性能，包括输出电压的变化范围、稳定性等指标。

实验结果：
在实际搭建并调整电路后，记录下了不同输入电压对应的输出电压。

根据数据分析结果，我们得到了电路的稳压性能，比如输出电压的波动范围、稳定性等。

实验总结：
通过本次实验，我们深入了解了串联型晶体管稳压电路的原理和性能。

同时，我们也了解到了实际搭建和调整电路的过程中可能遇到的问题和解决方法。

这对我们今后的电路设计和实验有很大帮助。
