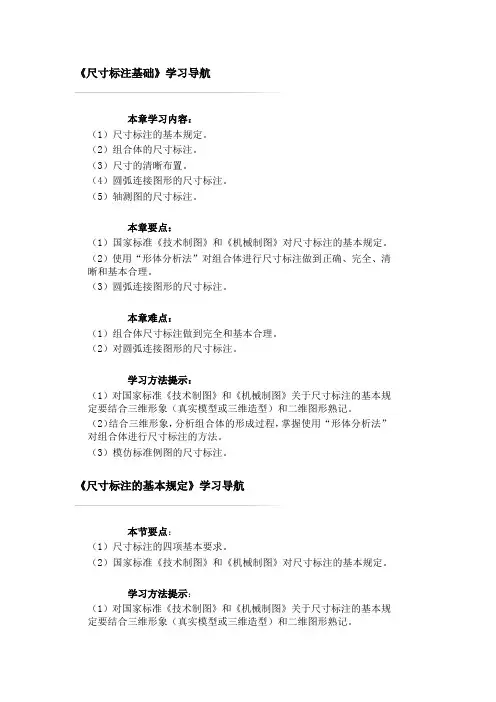

《尺寸标注基础》学习导航本章学习内容：（1）尺寸标注的基本规定。
（2）组合体的尺寸标注。
（3）尺寸的清晰布置。
（4）圆弧连接图形的尺寸标注。
（5）轴测图的尺寸标注。
本章要点：（1）国家标准《技术制图》和《机械制图》对尺寸标注的基本规定。
（2）使用“形体分析法”对组合体进行尺寸标注做到正确、完全、清晰和基本合理。
（3）圆弧连接图形的尺寸标注。
本章难点：（1）组合体尺寸标注做到完全和基本合理。
（2）对圆弧连接图形的尺寸标注。
学习方法提示：（1）对国家标准《技术制图》和《机械制图》关于尺寸标注的基本规定要结合三维形象（真实模型或三维造型）和二维图形熟记。
（2）结合三维形象，分析组合体的形成过程，掌握使用“形体分析法”对组合体进行尺寸标注的方法。
（3）模仿标准例图的尺寸标注。
《尺寸标注的基本规定》学习导航本节要点：（1）尺寸标注的四项基本要求。
（2）国家标准《技术制图》和《机械制图》对尺寸标注的基本规定。
学习方法提示：（1）对国家标准《技术制图》和《机械制图》关于尺寸标注的基本规定要结合三维形象（真实模型或三维造型）和二维图形熟记。
（2）模仿标准例图的尺寸标注。
尺寸标注基本要求图样中的视图只能表示物体的形状，物体各部分的真实大小及相对位置则要靠标注尺寸来确定。
尺寸也可以配合图形来说明物体的形状。
图样上标注尺寸的基本要求如下：（1）正确--尺寸注法要符合国家标准的规定。
（2）完全--尺寸必须标注齐全，不遗漏、不重复。
（3）清晰--尺寸的布局要整齐清晰，便于阅读、查找。
（4）合理--所注尺寸既能保证设计要求，又使加工、装配、测量方便。
图11-1 尺寸标注示例尺寸的组成图样上的尺寸由哪几部分组成？图11-2 尺寸的组成完整的尺寸由下列内容组成：尺寸线—用细实线绘制尺寸界线—用细实线绘制尺寸线终端—箭头或45°斜线(机械图中多采用箭头)尺寸数字—一般用3.5号字说明：尺寸数字前或后有时附加规定的符号：100、R5、M80.75等。
1、尺寸标注（1）标注图形的尺寸（2）分析左图尺寸标注的错误，并在右图正确注出。
（3）分析左图尺寸标注的错误，并在右图正确注出。
1 / 792 / 792-1、求各点的第三投影，并填上各点到投影面的距离。
2-4 已知E （22，30，20），F 点在E 点之左10mm ，之下10mm ，之后 10mm ；G 点在E 点的正右方12mm ，作出点E 、F 、G 的三面投影。
A 点距V 面（ ）、距H 面（ ）、距W 面（ ）B 点距V 面（ ）、距H 面（ ）、距W 面（ ）C 点距V 面（ ）、距H 面（ ）、距W 面（ ）D 点距V 面（ ）、距H 面（ ）、距W 面（ ）E 点距V 面（ ）、距H 面（ ）、距W 面（ ）F 点距V 面（ ）、距H 面（ ）、距W 面（ ）2-3、比较A 、B 、C 三点的相对位置。
（上、下）A 点在B 点 （左、右）（前、后）（上、下）B 点在C 点 （左、右）（前、后）（上、下）C 点在A 点 （左、右）（前、后）3 / 792-5 在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。
(1) (2)2-6判断下列直线的位置。
AB 是_________线；BK 是_________线；AC 是_________线。
DE 是_________线；DF 是_________线； GH 是_________线。
AB是，CD是，EF是，MN是。
2-7判别AB和CD两直线的相对位置（平行、相交、交叉）。
2-8 完成平面五边形ABCDE的投影。
2-9 完成正方形ABCD的两面投影。
4 / 795 / 792-10 如图中平面A 所示，在投影图中标出各平面的三个投影， 2-11 补画各平面图形的第三面投影，并填写它们是何种位置平面。
并写出属何种位置平面。
_________面 __________面A 是_________面；B 是_________面；C 是_________面；D 是_________面。
