abs船舶检验证书摘要：1.ABS 船舶检验证书概述2.ABS 船舶检验证书的作用3.ABS 船舶检验证书的申请流程4.ABS 船舶检验证书的有效期和检验周期5.ABS 船舶检验证书的重要性正文：1.ABS 船舶检验证书概述ABS 船舶检验证书，全称为美国船级社（American Bureau of Shipping）船舶检验证书，是由美国船级社颁发给船舶的一种质量检验证书。
该证书旨在确保船舶的设计、建造、设备和维修均符合国际安全标准，保障船舶在航行过程中的安全。
2.ABS 船舶检验证书的作用ABS 船舶检验证书具有以下几个主要作用：（1）保障船舶安全：通过检验船舶的结构、设备、维修等方面，确保船舶在航行中具备足够的安全性能。
（2）提高船舶信誉：船舶拥有ABS 船舶检验证书，意味着其安全性能得到了国际认可，有助于提高船舶在国际市场的信誉。
（3）满足国际法规要求：许多国家和地区的海事组织要求船舶在进入其港口或海域时必须持有有效的ABS 船舶检验证书，以确保船舶符合国际安全标准。
3.ABS 船舶检验证书的申请流程申请ABS 船舶检验证书的流程如下：（1）船舶所有人或经营人需向美国船级社提交申请。
（2）美国船级社将对船舶进行检验，包括设计、建造、设备、维修等方面。
（3）检验合格后，美国船级社将颁发ABS 船舶检验证书。
（4）船舶所有人或经营人需定期向美国船级社报告船舶的运行情况和维修情况，以保持证书的有效性。
4.ABS 船舶检验证书的有效期和检验周期ABS 船舶检验证书的有效期通常为5 年，但需根据船舶的具体情况和检验要求进行定期检验，一般为每年一次。
在检验周期内，船舶所有人或经营人需按照美国船级社的要求进行维修和检查，确保船舶始终符合国际安全标准。
5.ABS 船舶检验证书的重要性ABS 船舶检验证书对于船舶来说具有重要意义，不仅保障了船舶本身的安全，降低了航行事故的风险，还提高了船舶在国际市场的信誉和竞争力。
ah36船板执行标准ah36船板是一种高强度的船舶及海洋工程用结构钢，它主要用于制造远洋、沿海和内河航区航行的船舶、渔船和海洋平台等。
ah36船板的执行标准有多种，不同的船级社和国家有不同的规范和要求。
本文主要介绍中国船级社（CCS）的执行标准，以及与其他船级社的对比。
CCS的执行标准是GB/T712-2011《船舶及海洋工程用结构钢》，它规定了ah36船板的化学成分、力学性能、尺寸、外形、重量、允许偏差、交货状态、无损检测、Z向性能、表面质量等要求。

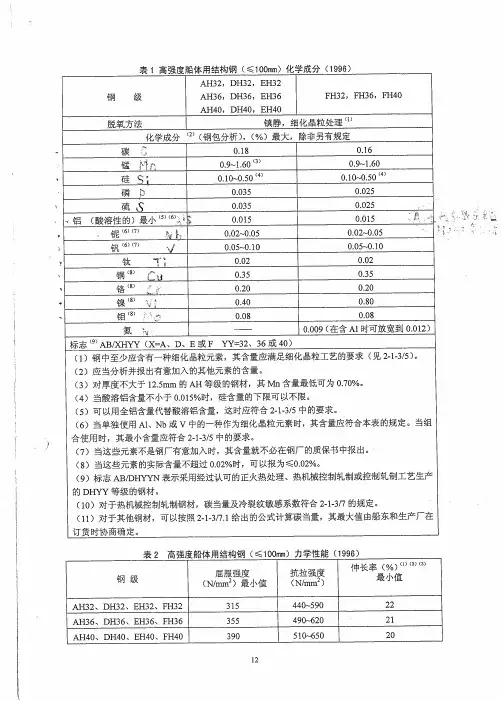

具体如下：化学成分：ah36船板的化学成分（熔炼分析）应符合下表的规定（%）。
力学性能：ah36船板的力学性能应符合下表的规定。
尺寸、外形、重量和允许偏差：ah36船板的尺寸、外形、重量和允许偏差应符合GB/T709的规定，厚度下偏差为-0.3mm。
交货状态：ah36船板通常以热轧、控轧、正火、热机械轧制状态交货，也可根据技术要求指定交货状态。
无损检测：Z向钢板应进行超声波探伤，探伤级别应在合同中注明。
根据需方要求，经供需双方协议，其他钢板也可进行无损检测。
Z向性能：根据不同的应用，部分ah36船板还有Z向要求，在后面需要加上Z25、Z35。
Z向性能是指钢板沿厚度方向的受拉性能，它反映了钢板抵抗层状撕裂的能力。
Z向性能的测试方法是用Z向拉伸试样进行拉伸试验，用断面收缩率来度量。
表面质量：ah36船板表面不应有气泡、结疤、裂纹、折叠、夹杂和压入氧化铁皮等影响使用的有害缺陷。
表面允许有不妨碍检查表面缺陷的薄层氧化铁皮、铁锈及由于压入氧化铁皮和轧辊所造成的不明显的粗糙、网纹、麻点、划痕及其他局部缺欠，但其深度不应大于钢板厚度的公差之半，并应保证钢板允许的较小厚度。
表面缺陷允许用修磨等方法清除，清理处应平滑无棱角，清理深度不应大于钢板厚度的负偏差，并应保证钢板允许的较小厚度。
除了CCS的执行标准外，ah36船板还可以按照其他船级社的执行标准生产和认证，如ABS、BV、DNV、GL、KR、LR、NK、RINA等。
ABS产品标准的标志是一种重要的认证标志，代表了产品质量和安全性的保证。
ABS是“American Bureau of Shipping”的缩写，是全球领先的船级社和技术服务提供商。
该标志被广泛应用于船舶、海洋工程和海洋设备等领域，以确保产品符合国际安全和质量标准。
在欧洲，ABS产品通常会带有CE标志，表示该产品符合欧洲法规要求，并通过了相关测试和认证。
而在美国，ABS产品则可能会带有UL（Underwriters Laboratories）认证标志，表示该产品通过了UL的安全测试和评估。
以上信息仅供参考，如需了解更多信息，建议查询ABS官网。
钢种船板定义船板是指：按船级社建造规范要求生产的用于制造船体结构的热轧钢板材。
中国船级社规范标准的一般强度结构钢分为：A、B、D、E四个质量等级（即CCSA、CCSB、 CCSD、CCSE）；中国船级社规范标准的高强度结构钢为三个强度级别、四个质量等级。
船体用结构钢按照其最小屈服点划分强度级别为：一般强度结构钢和高强度结构钢.性质物理性能：1、一般强度船体结构用钢分为A、B、D、E4个等级，这4个等级的钢材的屈服强度(不小于235N/mm^2)和抗拉强度(400～520N/mm^2)一样,只是不同温度下的冲击功不一样；2、高强船体结构用钢的力学性能化学构成：C：碳含量越低，钢板低温冲击韧性越好；碳含量越低焊接性能越好;Si：提高抗拉强度和屈服强度，降低延伸率和冲击韧性；P：影响钢的塑性和韧性；S: 影响钢的塑性和韧性；Mn：提高抗拉强度和屈服强度。
图片分类一、一般强度船体结构用钢:一般强度船体结构用钢分为A、B、D、E4个等级,这4个等级的钢材的屈服强度(不小于235N/mm^2)和抗拉强度（400～520N/mm^2）一样，只是不同温度下的冲击功不一样而已;高强度船体结构用钢按其最小屈服强度划分强度等级,每一强度等级又按其冲击韧性的不同分为A、D、E、F4级。
A32、D32、E32、F32的屈服强度不小于315N/mm^2,抗拉强度440～570N/mm^2，A、D、E、F分别表示其各自可分别在0°、—20°、-40°、-60°的情况下所能达到的冲击韧性；A36、D36、E36、F36的屈服强度不小于355N/mm^2,抗拉强度490～620N/mm^2，A、D、E、F分别表示其各自可分别在0°、—20°、-40°、—60°的情况下所能达到的冲击韧性;A40、D40、E40、F40的屈服强度不小于390N/mm^2，抗拉强度510～660N/mm^2,A、D、E、F分别表示其各自可分别在0°、-20°、—40°、-60°的情况下所能达到的冲击韧性。
