2BV型水环真空泵预防性维护及保养规程

小型水环式真空泵

年内实现企业与劳动者普遍依法签订劳动合同

全面推进劳动合同制度实施三年行动计划视频会议２５日在京召开。中共中央

政治局委员、全国人大常

【小型水环式真空泵】产品简介：

2BV

型水环式真空泵（简称：2BV

真空泵），适于抽除气体和水蒸汽。吸气压力可以达到33mbar

绝压（97%

真空度）当真空泵

在吸气压力低于80mbar

的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器（见附件表）吸气压力可达

10mbar

，喷射器可直接装在真空泵上。作为压缩机用时，其压力最大至0.26mbar

（绝压）。

2BV

型水环真空泵为整体结构—

机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

【小型水环式真空泵】工作原理：

2BV

型水环式真空泵如图（1

）所示叶轮3

偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3

旋转时，水

受离心力的作用而在泵体内壁形成一旋转水环1

，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，2BV

型水

环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气

体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压

力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间

不停地工作，2BV

型水环式真空泵就连续不断地抽吸或压送气体。

2BV

型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作

过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当2BV

型水环式真空泵排出的气体不再利用时，在2BV

型水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气

水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

泵保养标准

为了确保泵的正常运行和延长使用寿命，需要进行定期的保养和维护。以下是一些常见的泵保养标准：

1.检查泵体有无渗水、溢水、沙眼，泵轴渗水有无流到地面。如果发现这些问题，应及时处理，防止对泵造成损害。

2.检查泵及管路各接合处有无松动现象，用手转动泵试看泵是否灵活，然后试看电机转向。如果发现有异常声音或转动不灵活的情况，应立即停机检查。

3.向泵加注引水，关好出水管的闸门和出口压力表，开动电机，当泵正常动转后，打开出口压力表，逐渐打开闸阀，视其显示适当压力为止。同时检查电机负荷情况，确保电机正常运行。

4.定期检查轴承的润滑情况，定期向轴承室注入润滑脂。润滑脂的种类和注入量应按照说明书或厂家建议进行操作。

5.每年测试绕组绝缘电阻和对地电阻，外观整洁、油漆完好，标志清楚，铭牌字迹清晰。如果发现异常，应及时联系专业人员进行维修和更换。

6.在不使用泵时，应将泵体内的水排空并清洗干净，以防止锈蚀和沉积物积聚。

7.在进行保养和维护前，应先切断电源并确保泵处于停止状态。严禁在运转过程中进行检查和维修。

8.在进行保养和维护时，应使用正确的工具和设备，并按照说明书或厂家建议进行操作。

9.在使用过程中如发现异常情况或故障，应立即停机并报告有关人员进行检查和维修。

10.定期进行泵的全面检查和维护，包括泵体、轴承、密封件、电线等部件的检查和维护。

2BVX系列水环真空泵

- 1 - 保留技术更改的权力

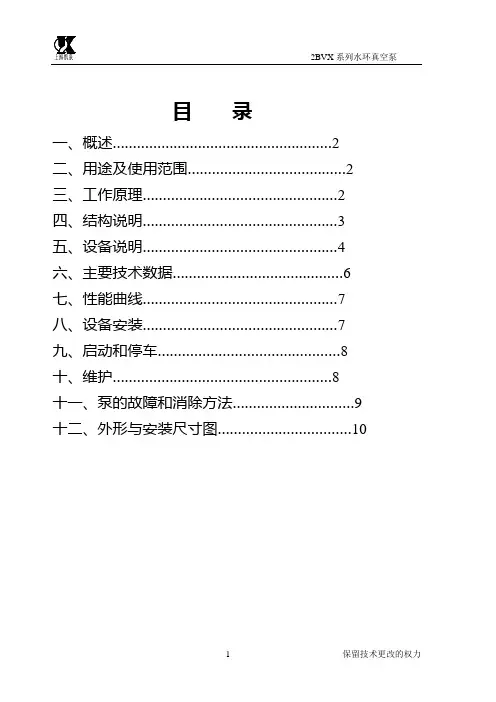

目 录

一、概述………………………………………………2

二、用途及使用范围…………………………………2

三、工作原理…………………………………………2

四、结构说明…………………………………………3

五、设备说明…………………………………………4

六、主要技术数据……………………………………6

七、性能曲线…………………………………………7

八、设备安装…………………………………………7

九、启动和停车………………………………………8

十、维护………………………………………………8

十一、泵的故障和消除方法…………………………9

十二、外形与安装尺寸图……………………………10

2BVX系列水环真空泵

- 2 - 保留技术更改的权力

一、概 述

2BVX系列水环真空泵，是我公司在总结多年科研成果和生产经验的基础上，结合国际同类产品的先进技术，经过市场调研分析研制开发的高效能产品，与SK，2SK系列水环真空泵技术性能（抽吸相近者）相比，将以其出色的性能和众多的优点来满足您的要求。

二、用途及使用范围

2BVX 系列水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单、安装便捷、无油、安全可靠等特点。

2BVX 系列水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达33mbar绝压（97%真空度），当真空泵在低于80mbar的状态下长期工作时，应联结汽蚀保护管以对泵进行保护。如配大气喷射器吸气压力可达10mbar，喷射器可直接安装在真空泵的吸气口上，作为压缩机使用时，其压力最大至0.26Mpa（绝压）。

ISO37301/ISO14001/ISO45001/ISO22000文件范例

文件名称： 水环式真空泵安全操作规程 生效日期： 2022-02-21

文件编号： 页数 1/3 生效版本： A0

文件制修订记录

NO 制/修订日期 修订编号 制/修订内容 版本 页次

1 2022-02-21 - 新制订 A0

核准 审核 制订

ISO37301/ISO14001/ISO45001/ISO22000文件范例

文件名称： 水环式真空泵安全操作规程 生效日期： 2022-02-21

文件编号： 页数 2/3 生效版本： A0

1.0目的

为规范制度化水环式真空泵的安全操作，特订立本规程。

2.0范围

本规程适用于2SK-1.5水环式真空泵的安全操作及保养方法。

3.0操作规程

3.1 操作前安全检查

3.1.1操作人员上岗前必须经过培训，熟练掌握本设备的操作规程和安全守则，禁止独立作业。

3.1.2 操作人员必须按照规定穿戴好劳保防护用品，禁止穿拖鞋不戴工帽进入操作间。禁止疲劳作业。

3.1.3检查机组是否充分接地，各仪表是否正常，机组各构件螺栓是否紧固，管道各连接是否正确，控制开关有无失控，控制阀门是否正确开启，发现异常要及时报告维修，严禁危机作业。

3.2 关闭进气管路上的高真空蝶阀。

3.3 开动电动机（从电机后端看为顺时针旋转）。

3.4 打开供水管路上的闸阀，供水量逐渐增加，至供水量符合规定要求为止。

3.5 当泵达到极限真空时，打开进气管上的闸阀，泵开始正常工作。

3.6 调整填料压盖，使水成滴往外滴为好，真空泵在极限真空下工作时，由于泵内产生爆炸声，但功率消耗并不大，如发现随着功率增加而产生的爆炸声，说明泵已发生故障，此时应立即停车检修。

3.7 启动

首先按以上顺序将两级水环真空泵启动，若大气泵直接安装在两极泵的吸气口上，大气泵可以自行工作，此时机组到达极限真空时间稍长一些。若大气泵用电磁阀启动时，在接近两极泵的极限真空时接通大气泵，机组即开始工作。 ISO37301/ISO14001/ISO45001/ISO22000文件范例
