除氧器吊装

危大工程安全监理旁站细则目录一、目的 (1)二、适用范围 (1)三、编制依据 (1)四、旁站项目内容范围（安规）： (1)五、安全监理旁站实施措施 (2)六、危大工程安全管理工作控制要点 (3)七、监理现场安全旁站要点： (6)八、危大工程安全旁站点分布与安全旁站实施情况表 (6)危大工程安全监理旁站细则一、目的为了本项目危大工程的安全顺利进行，规范危大工程的安全管理，确保危大工程的安全管理符合国家、地方、行业等相关规定，特制定本措施。

二、适用范围XXXX工程项目监理部及相关方三、编制依据◆《电力建设工程施工安全监督管理办法》(发改委令第28号)◆《电力建设工程施工安全管理导则》（NB/T 10096-2018）◆《电力建设工程施工安全管理导则》（NB/T 10096-2018）附录C、◆《电力建设安全工作规程火力发电厂部分》（DL 5009.1-2014）附录D、◆《关于切实加强全市建筑起重机械设备安装拆卸安全管理的通知》（宜建安委〔2020〕13号）◆监理投标文件，监理规划、结合本项目实际。

四、旁站项目内容范围（安规）：1、重要施工工序大型起重机械安装、拆除、移位及负荷试验，除氧器吊装，汽轮机扣缸，发电机定子吊装，发电机穿转子，大型变压器运输、吊罩、抽芯检查、干燥及耐压试验，主要电气设备耐压试验，高压线路及厂用设备带电，油系统进油，锅炉受热面及大板梁吊装，锅炉水压试验，临时供电设备安装与检修，汽水管道冲洗及过渡，循环水泵、磨煤机等重要转动机械试运，主汽管吹洗，锅炉升压、安全门整定，油循环，汽轮发电机组试运，燃气管道吹扫，燃气、氢气等投运，发电机首次并网，高边坡开挖，爆破作业，高排架、承重排架安装和拆除，土石方开挖、基础处理、支护，大体积混凝土浇筑。

2、特殊作业大型设备、构件装卸运输（超重、超高、超宽、超长、精密、价格昂贵设备），爆破、爆压及在有限空间内作业，高压带电线路交叉作业，邻近高压线路施工，重要及特殊跨越作业，进入高压带电区、厂（站）运行区、氢气站、氨区、油区、氧气（乙炔）站及带电线路作业，高处压接导线、接触易燃易爆、剧毒、腐蚀剂、有害气体或液体及粉尘、多工种立体交叉作业及与运行交叉的作业。

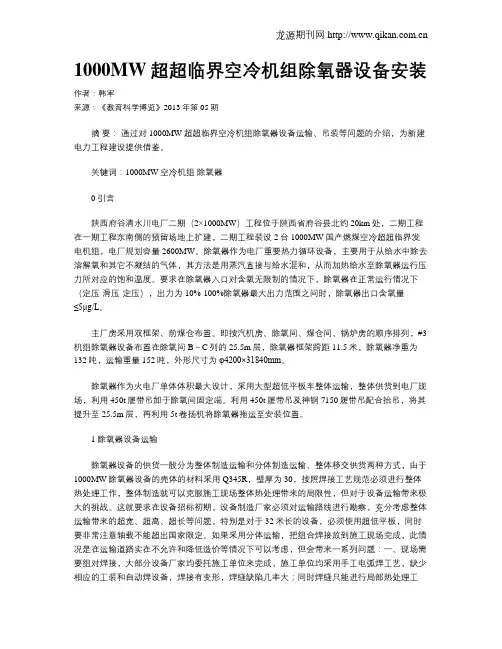

1000MW超超临界空冷机组除氧器设备安装作者：韩军来源：《教育科学博览》2013年第05期摘要：通过对1000MW超超临界空冷机组除氧器设备运输、吊装等问题的介绍，为新建电力工程建设提供借鉴。

关键词：1000MW空冷机组除氧器0 引言陕西府谷清水川电厂二期（2×1000MW）工程位于陕西省府谷县北约20km处，二期工程在一期工程东南侧的预留场地上扩建，二期工程装设2台1000MW国产燃煤空冷超超临界发电机组，电厂规划容量2600MW。

除氧器作为电厂重要热力循环设备，主要用于从给水中除去溶解氧和其它不凝结的气体，其方法是用蒸汽直接与给水混和，从而加热给水至除氧器运行压力所对应的饱和温度。

要求在除氧器入口对含氧无限制的情况下，除氧器在正常运行情况下（定压-滑压-定压），出力为10%-100%除氧器最大出力范围之间时，除氧器出口含氧量≤5μg/L。

主厂房采用双框架、前煤仓布置。

即按汽机房、除氧间、煤仓间、锅炉房的顺序排列，#3机组除氧器设备布置在除氧间B～C列的25.5m层，除氧器框架跨距11.5米，除氧器净重为132吨，运输重量152吨，外形尺寸为φ4200×31840mm。

除氧器作为火电厂单体体积最大设计，采用大型超低平板车整体运输，整体供货到电厂现场，利用450t履带吊卸于除氧间固定端。

利用450t履带吊及神钢7150履带吊配合抬吊，将其提升至25.5m层，再利用5t卷扬机将除氧器拖运至安装位置。

1 除氧器设备运输除氧器设备的供货一般分为整体制造运输和分体制造运输、整体移交供货两种方式，由于1000MW除氧器设备的壳体的材料采用Q345R，壁厚为30，按照焊接工艺规范必须进行整体热处理工作，整体制造就可以克服施工现场整体热处理带来的局限性，但对于设备运输带来极大的挑战。

这就要求在设备招标初期，设备制造厂家必须对运输路线进行勘察，充分考虑整体运输带来的超宽、超高、超长等问题，特别是对于32米长的设备，必须使用超低平板，同时要非常注意轴载不能超出国家限定。

HBDJ/SGFA-QJ-NO.001 广西贵港甘化股份有限公司热能中心节能降耗技改工程除氧器安装施工方案编制人：日期：年月日审核人：日期：年月日审批人：日期：年月日湖北省电力建设第一工程公司贵港甘化技改工程项目经理部2017年月日目录1、编制依据 (1)2、工程概况及工程量 (1)3、施工进度计划 (2)4、施工资源配置 (2)5、施工方法，相关计算及验算 (3)6、作业步骤及质量标准 (6)7、强制性条纹落实的具体措施 (6)8、安全、文明施工及环境保护措施 (7)9、工作危险点分析及预控措施 (9)1、编制依据1.1 《主厂房平面布置图》、《给水除氧系统施工图》华蓝设计（集团）有限公司1.2 《大气式热力除氧器装配图》自贡市南方锅炉机械配套设备制造有限公司1.3 《电力建设施工及验收技术规范第3部分：汽轮发电机组》DL5190.3-20121.5 《电力建设施工质量验收及评价规程第3部分：汽轮发电机组》DL/T5210.3-20091.6 《电力建设安全工作规程（火力发电厂部分）》DL 5009.1—20021.7 《重要用途钢丝绳》GB 8918-20061.8 已批准的施工组织设计2、工程概况及工程量2.1 除氧器吊装概述广西贵港甘化股份有限公司热能中心节能降耗技改工程共有1台大气式热力除氧器，除氧器由除氧头装置和除氧水箱两部分组成。

除氧器布置在除氧间13m层E～G轴线之间，除氧器中心距6排中心为3m，除氧水箱外形尺寸9650×3478mm，筒体规格Φ3028×14，除氧水箱重量为13.05t。

除氧头装置外形尺寸3175×1800mm，筒体规格Φ1500×10，重量为2.09t；除氧水箱由一个固定支座和一个滑动支座进行支撑，滑动支座布置于炉左侧（即F轴端）。

2.2 除氧器设备参数3、施工进度计划前期准备21天）→除氧器水箱、除氧器头吊装（1天）→除氧水箱安装（2天）→除氧头及附件安装（3天）→临时设施拆除（1天）4、施工资源配置4.1 作业人员配置注：所有特种作业人员均持有国家有效操作证件进行上岗作业。

除氧器安装方案1. 引言除氧器是一种用于去除水中溶解氧的设备，广泛应用于工业生产中。

本文档将介绍除氧器的安装方案，包括安装位置的选择、安装步骤、注意事项等。

2. 安装位置选择2.1 安装位置的要求除氧器的安装位置需要满足以下要求：•靠近氧化还原脱盐设备或锅炉的进水端，以确保最大限度的除氧效果；•空间宽敞，方便维护和保养；•远离高温区域，以防止除氧器受热变形或故障。

2.2 安装位置的选择根据以上要求，可以选择以下几种位置进行安装：•锅炉进水管道附近的合适位置；•氧化还原脱盐设备的进水管道附近；•离锅炉或脱盐设备较近的辅助设备区域。

3. 安装步骤3.1 准备工作在进行除氧器安装前，需要进行一些准备工作：•确定安装位置，清理安装区域，确保无障碍；•准备所需的工具和材料，如扳手、螺丝刀、密封胶等；•检查除氧器及配件的完整性，确保无损坏。

3.2 安装除氧器按照以下步骤安装除氧器：1.将除氧器放置在已清理的安装位置上，确保与管道对齐；2.使用螺丝刀固定除氧器，使其稳定安装在位置上；3.将进水管道与除氧器连接，确保连接牢固；4.将出水管道与除氧器连接，确保连接牢固；5.检查所有连接点，确保无漏水情况。

3.3 调试除氧器安装完成后，需要进行以下调试步骤：1.打开进水阀门，使水进入除氧器；2.打开出水阀门，观察出水情况，确保正常流畅；3.检查除氧器的工作状态，确保正常运行；4.调整阀门，使出水压力达到设定值。

4. 注意事项在安装除氧器的过程中，需要注意以下事项：•操作前请切断相关设备的电源，以确保安全；•使用正确的工具和材料，严禁使用损坏或不合适的工具；•确保安装位置周围无阻碍物，方便维护和保养；•严格按照安装步骤进行操作，避免出现错误；•安装完成后，请确认所有连接点牢固，无漏水情况。

5. 总结本文档介绍了除氧器的安装方案，包括安装位置选择、安装步骤、注意事项等。

在安装除氧器时，需要选择合适的位置，并按照步骤进行操作，注意安全和维护保养。
