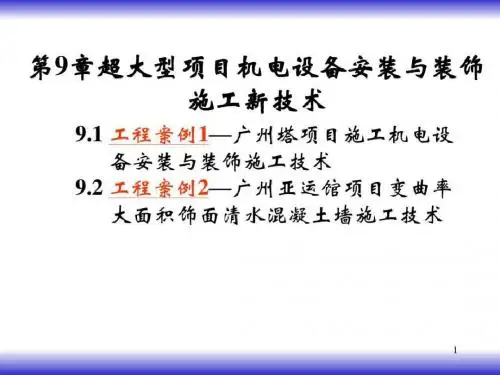

【经典】超大型项目机电安装与装饰施工新技术

2金属矩形风管薄钢板法兰连接技术
二、主要技术内容
2金属矩形风管薄钢板法兰连接技术
二、主要技术内容
角件 风管
装入角件后内外侧抹密封膏处
薄钢板法兰
法兰四角处密封
2金属矩形风管薄钢板法兰连接技术
二、主要技术内容
组合式法兰风管的法兰安装 视频：插接法兰机
矩形直风管加工流水线 视频：全自动生产线
2金属矩形风管薄钢板法兰连接技术
2金属矩形风管薄钢板法兰连接技术
二、主要技术内容
自动化流水线使用镀锌板卷材，根据风管 需要连续进行管材下料到半成品加工完成， 全部工序只需30 秒钟即可完成，实现了直风 管加工和风管配件下料的自动化。
异形风管可采用数控等离子切割设备下料， 有效节省手工展开下料的繁琐工序、操作时 间，保证了下料的准确性。设备的配套使用 实现了直风管加工和风管配件下料的自动化。
3
一般性管道 让动力性管道
由于动力性管道本身对于建筑功能的保证和影响范围都较大，为了保证整体 的利益，一般性管道应避让动力性管道。
由于弱电线路，如：电信讯号、闭路电视、计算机网络和其它建筑智能线路
4 强、弱电分开设置 等易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个
电缆槽内。
5
电气避让 热水及蒸汽管道
2019版10项新技术
1、深基坑支护技术 2、高强高性能混凝土技术 3、高效钢筋和预应力混凝土技术 4、粗直径钢筋连接技术 5、新型模板和脚手架应用技术 6、建筑节能和新型墙体应用技术 7、新型建筑防水和塑料管应用技术 8、钢结构技术 9、大型构件和设备整体安装技术 10、企业计算机应用和管理技术
一级建造师继续教育培训 建筑业10项新技术（2019版）

1管线综合布置技术
二、主要技术内容
3、制定整体计划和规划工作流程
制订详细的计划才使整个工作具有可操 作性和可评估性，确定人力和物力的配备。
建立具有可操作性的工作流程，因为每 个工程的性质、特点和涉及专业都不同，所 以必须根据工程自身的特性来制定工作流程。 由于管线综合平衡是中心内容，所有的工作 都是围绕管线综合平衡来扩展，所以最终的 控制和安排也主要通过管线综合平衡图来实 现。
1管线综合布置技术
二、主要技术内容
2、建立深化设计管理组织机构
在施工项目部组建设计部门，以工程技术 管理人员和制图人员为基础，组成具有丰富管 理经验、组织协调能力强、技术水平高的设计 管理机构。通过这个机构对整个施工和设计过 程实施管理、指挥、协调、监督。同时根据工 程管理的需要，负责对整个工程的各专业、各 分包进行施工管理、组织、协调、检查、监督； 为机电总承包管理提供有效的技术支持。
特别是3D技术的应用使得管线综合布置 技术得到了长足的发展。
1管线综合布置技术
二、主要技术内容
“管线综合布置技术” 是在未施工前先 根据所施工的图纸在计算机上进行图纸 “预装配”，有条件的可以采用3D(三维图) 直观地反映出设计图纸上的问题，尤其是 模拟出施工中各专业之间设备管线的位置 冲突和标高重叠情况。
1管线综合布置技术
二、主要技术内容
4、管线综合布置的六大原则
原则
说明
小管让大管，
如空调通风管道、排风排烟管道、冷冻水主管道、冷却水管道等由于是大截
1
面、大直径的管道，占据的空间较大，如发生局部返弯，施工难度大，施工
越大越优先
成本大，应优先作布置。
2
有压管道 让无压管道
如：生活污水排水管、粪便污水排水管、雨水排水管、冷凝水排水管等都是靠重力 进行排水，因此，水平管段必须保持一定的坡度，这是排水顺利的充分必要条件。 有压管道主要指管道内的介质靠前、后端存在的压力差距来进行输送的。所以有压 管道与无压管道交叉时，有压管道应尽量避让无压管道。

机电安装十项新技术
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地

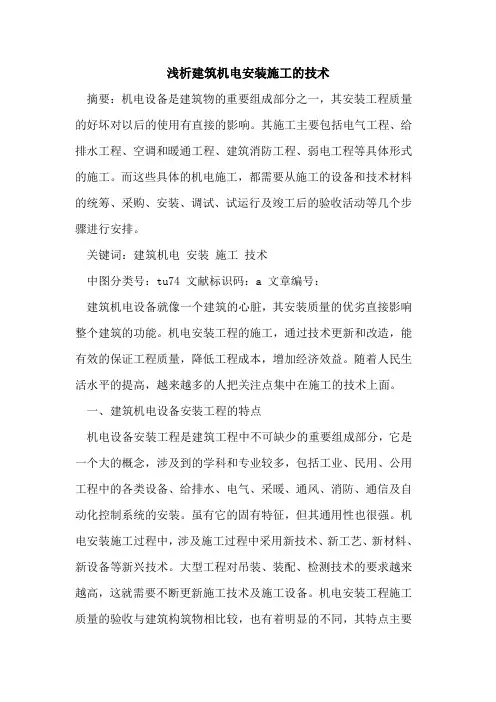

浅析建筑机电安装施工的技术摘要：机电设备是建筑物的重要组成部分之一，其安装工程质量的好坏对以后的使用有直接的影响。

其施工主要包括电气工程、给排水工程、空调和暖通工程、建筑消防工程、弱电工程等具体形式的施工。

而这些具体的机电施工，都需要从施工的设备和技术材料的统筹、采购、安装、调试、试运行及竣工后的验收活动等几个步骤进行安排。

关键词：建筑机电安装施工技术中图分类号：tu74 文献标识码：a 文章编号：建筑机电设备就像一个建筑的心脏，其安装质量的优劣直接影响整个建筑的功能。

机电安装工程的施工，通过技术更新和改造，能有效的保证工程质量，降低工程成本，增加经济效益。

随着人民生活水平的提高，越来越多的人把关注点集中在施工的技术上面。

一、建筑机电设备安装工程的特点机电设备安装工程是建筑工程中不可缺少的重要组成部分，它是一个大的概念，涉及到的学科和专业较多，包括工业、民用、公用工程中的各类设备、给排水、电气、采暖、通风、消防、通信及自动化控制系统的安装。

虽有它的固有特征，但其通用性也很强。

机电安装施工过程中，涉及施工过程中采用新技术、新工艺、新材料、新设备等新兴技术。

大型工程对吊装、装配、检测技术的要求越来越高，这就需要不断更新施工技术及施工设备。

机电安装工程施工质量的验收与建筑构筑物相比较，也有着明显的不同，其特点主要表现为对质量评估方法、工程验收和售后服务手段的区别。

但由于建筑机电的施工安装技术工种、材料的多样性和工艺的复杂性，在实际施工过程中要投入大量的人力、物力，需要各施工单位及相关工程单位有丰富的施工经历和经验。

机电安装工程贯穿在整个工程施工过程中，主要部分在结构工程结束以后开始施工，并在装饰工程开始以前基本结束，所以对整个工期有重要影响；机电安装工程的质量对工程竣工后的使用功能有着关键作用，这就要求施工单位在施工过程中要严把质量关。

二、建筑机电安装工程中电气工程的施工技术（一）安装建筑工程内部的开关、插座、灯具在建筑工程的施工过程当中，对于天花的布置和设计，首先应该充分地考虑到灯具所具有的的照明的效果。
