耐高温压力传感器

压电式压力传感器的工作原理压电式压力传感器是一种常用的传感器，广泛应用于各种工业和科学领域。

它的工作原理基于压电效应，通过测量物体施加在传感器上的压力来检测和监测压力变化。

压电效应是指某些晶体在受到外力作用时会产生电荷。

具体来说，压电材料的晶格结构存在不平衡的正负电荷，当外力施加在晶体上时，会引起晶格结构的畸变，从而破坏原有的电荷平衡。

这种畸变会导致电荷的重新排列，进而产生电荷差异。

这种电荷差异可以通过电极收集和测量，从而实现电信号的产生和传输。

压电式压力传感器通常由压电材料和电极组成。

当外界压力作用在传感器的压电材料上时，压电材料会发生形变，从而引起电荷的重新排列。

电极将产生的电荷收集起来，通过电路传输到接收器，进而转化成可读的压力信号。

压电材料常用的有陶瓷压电材料和聚合物压电材料。

陶瓷压电材料具有较高的压电系数和较大的机械强度，适用于高压力和高温环境下的应用。

而聚合物压电材料则具有较高的灵敏度和较小的尺寸，适用于小型化和微型化的应用。

压电式压力传感器的工作原理可以简单概括为以下几个步骤：首先，外界压力施加在传感器的压电材料上，引起压电材料的形变。

这个形变会导致压电材料内部的电荷重新分布。

其次，电极将重新分布的电荷收集起来，并通过电路传输到接收器。

最后，接收器将电信号转化成可读的压力数值，并输出到显示器或其他设备上。

压电式压力传感器的优点是具有高灵敏度、高稳定性和较宽的测量范围。

它可以快速、准确地测量各种压力变化，适用于不同工作环境和应用场景。

此外，压电材料还具有良好的耐腐蚀性和耐高温性能，能够在恶劣的工作环境下长时间稳定工作。

压电式压力传感器是一种基于压电效应工作的传感器，通过测量物体施加在传感器上的压力来检测和监测压力变化。

它具有高灵敏度、高稳定性和较宽的测量范围，适用于各种工业和科学领域的应用。

压电式压力传感器的工作原理简单明了，但在实际应用中需要注意选用合适的压电材料和电极结构，以及合理设计电路和接收器，以确保传感器的性能和可靠性。

传感器的分类和特点1. 传感器的概述传感器是一种能够将物理量或化学量转化为电信号的装置，用于感知和测量环境中的各种参数。

传感器在各个领域中都有广泛的应用，如工业自动化、医疗设备、环境监测等。

传感器的分类主要根据其工作原理、测量物理量和应用领域来进行。

本文将对常见的传感器分类及其特点进行详细介绍。

2. 传感器的分类2.1 按工作原理分类2.1.1 电阻式传感器电阻式传感器是利用物质的电阻随温度、压力等物理量变化而变化的原理进行测量。

常见的电阻式传感器有温度传感器、压力传感器等。

温度传感器根据热敏材料（如热敏电阻、热敏电容）的特性来测量环境温度。

压力传感器则利用压敏电阻或压敏薄膜测量介质压力。

2.1.2 容抗式传感器容抗式传感器是利用物质的电容随温度、湿度等物理量变化而变化的原理进行测量。

常见的容抗式传感器有湿度传感器、接近开关等。

湿度传感器通过测量介质中水分含量来得知湿度信息。

接近开关则通过测量物体与传感器之间的电容变化来判断物体是否接近。

2.1.3 感应式传感器感应式传感器是利用物质对磁场或电磁波的敏感性进行测量的传感器。

常见的感应式传感器有磁场传感器、光电传感器等。

磁场传感器通过检测磁场的强度和方向来获得相关信息。

光电传感器则是利用光敏元件对光信号的敏感性进行测量，常用于测距、检测物体颜色等。

2.2 按测量物理量分类2.2.1 温度传感器温度传感器广泛应用于各个领域，如工业控制、气象监测、医疗设备等。

常见的温度传感器有热敏电阻（如铂电阻）、热敏电容、热电偶等。

热敏电阻是一种电阻随温度变化的传感器，常用于测量室内温度、液体温度等。

热敏电容则是利用介质的电容随温度变化来测量温度。

2.2.2 压力传感器压力传感器用于测量气体或液体的压力，广泛应用于工业自动化、汽车行业等领域。

常见的压力传感器有压阻式传感器和压电式传感器。

压阻式传感器利用弹性元件（如金属薄膜）的形变来测量压力。

压电式传感器则是利用壳体上附着的压电材料产生电荷来测量压力。

压电式压力传感器的工作原理特点和应用压电式压力传感器是一种常见的压力测量设备，其工作原理基于压电效应。

压电效应是指一些晶体和陶瓷在受到力或压力作用时，会产生电荷或电势差的现象。

压电式压力传感器利用压电材料的这种特性，将受压作用转化为电信号，从而实现对压力的测量。

压电式压力传感器由压电元件、机械变换器和信号处理器组成。

压电元件通常采用压电晶体材料或压电陶瓷材料，这些材料在施加压力时会产生电荷或电势差。

当压力作用在压电元件上时，会导致晶体的晶格结构变形，从而导致晶体内电荷的重新分布。

这种电荷或电势差的变化被机械变换器转化为电压信号，并通过信号处理器进行放大和滤波，最终得到与压力相关的电信号。

1.灵敏度高：压电材料对压力的响应非常灵敏，能够快速、准确地测量压力。

2.适应性强：压电式压力传感器可适用于多种环境和工况，具有较好的耐腐蚀性和耐高温性能。

3.结构简单：压电式压力传感器的结构相对简单，容易制造和维护。

4.抗干扰能力强：压电材料本身的性能使得压力传感器具有良好的抗干扰能力，可以准确测量出压力变化。

1.工业自动化：压电式压力传感器可用于测量工业设备中的液体和气体的压力，如液压系统、气动系统等。

2.汽车行业：压电式压力传感器可用于测量汽车发动机的油压、水压、气压等，以保证汽车的运行安全。

3.医疗设备：压电式压力传感器可用于医疗设备中的血压监测、人体肌肉力度测量等。

4.航空航天：压电式压力传感器可用于航空航天领域中的压力测量，如飞机的油压、气压等。

5.环境监测：压电式压力传感器可用于测量地下水位、土壤压力等环境参数，用于环境监测和地质勘探。

综上所述，压电式压力传感器通过利用压电效应实现对压力的测量，并具有灵敏度高、适应性强、结构简单和抗干扰能力强等特点，广泛应用于工业、汽车、医疗、航空航天等领域。

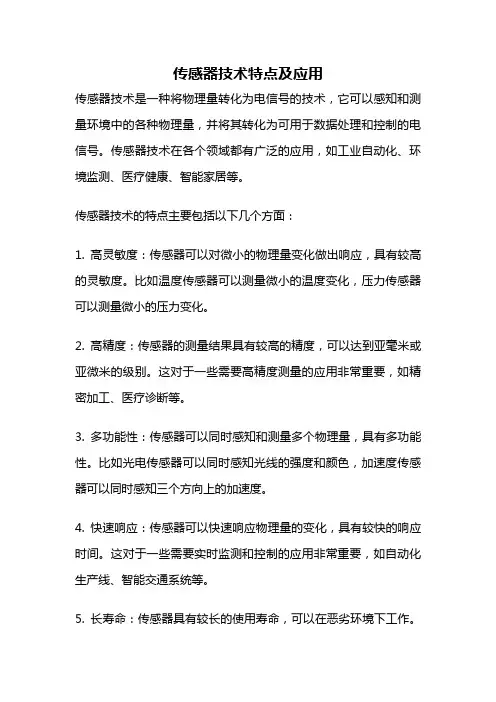

传感器技术特点及应用传感器技术是一种将物理量转化为电信号的技术，它可以感知和测量环境中的各种物理量，并将其转化为可用于数据处理和控制的电信号。

传感器技术在各个领域都有广泛的应用，如工业自动化、环境监测、医疗健康、智能家居等。

传感器技术的特点主要包括以下几个方面：1. 高灵敏度：传感器可以对微小的物理量变化做出响应，具有较高的灵敏度。

比如温度传感器可以测量微小的温度变化，压力传感器可以测量微小的压力变化。

2. 高精度：传感器的测量结果具有较高的精度，可以达到亚毫米或亚微米的级别。

这对于一些需要高精度测量的应用非常重要，如精密加工、医疗诊断等。

3. 多功能性：传感器可以同时感知和测量多个物理量，具有多功能性。

比如光电传感器可以同时感知光线的强度和颜色，加速度传感器可以同时感知三个方向上的加速度。

4. 快速响应：传感器可以快速响应物理量的变化，具有较快的响应时间。

这对于一些需要实时监测和控制的应用非常重要，如自动化生产线、智能交通系统等。

5. 长寿命：传感器具有较长的使用寿命，可以在恶劣环境下工作。

一些传感器具有防水、防尘、耐高温等特性，适用于各种复杂的工作环境。

传感器技术在各个领域都有广泛的应用，以下是一些典型的应用案例：1. 工业自动化：传感器技术在工业自动化中起到了至关重要的作用。

比如温度传感器、压力传感器、液位传感器等可以对生产过程中的温度、压力、液位等参数进行监测和控制，实现自动化生产。

2. 环境监测：传感器技术可以用于环境监测，如空气质量监测、水质监测、土壤湿度监测等。

通过感知和测量环境中的各种物理量，可以及时发现环境污染问题，保护生态环境。

3. 医疗健康：传感器技术在医疗健康领域具有广泛的应用。

比如心率传感器、血压传感器、血氧传感器等可以对患者的生理参数进行监测，帮助医生进行诊断和治疗。

4. 智能家居：传感器技术可以用于智能家居系统中，实现智能化的生活方式。

比如温湿度传感器、光照传感器、人体红外传感器等可以感知室内环境的变化，自动调节空调、照明等设备。

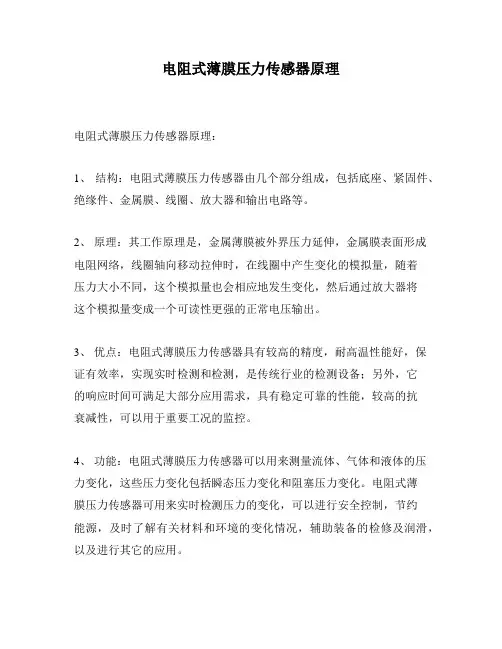

电阻式薄膜压力传感器原理
电阻式薄膜压力传感器原理：
1、结构：电阻式薄膜压力传感器由几个部分组成，包括底座、紧固件、绝缘件、金属膜、线圈、放大器和输出电路等。

2、原理：其工作原理是，金属薄膜被外界压力延伸，金属膜表面形成电阻网络，线圈轴向移动拉伸时，在线圈中产生变化的模拟量，随着
压力大小不同，这个模拟量也会相应地发生变化，然后通过放大器将
这个模拟量变成一个可读性更强的正常电压输出。

3、优点：电阻式薄膜压力传感器具有较高的精度，耐高温性能好，保证有效率，实现实时检测和检测，是传统行业的检测设备；另外，它
的响应时间可满足大部分应用需求，具有稳定可靠的性能，较高的抗
衰减性，可以用于重要工况的监控。

4、功能：电阻式薄膜压力传感器可以用来测量流体、气体和液体的压力变化，这些压力变化包括瞬态压力变化和阻塞压力变化。

电阻式薄
膜压力传感器可用来实时检测压力的变化，可以进行安全控制，节约
能源，及时了解有关材料和环境的变化情况，辅助装备的检修及润滑，以及进行其它的应用。

5、应用：电阻式薄膜压力传感器广泛用于工厂、冶金厂、电厂、机床及航空航天、汽车及摩托车制造厂等工业领域，具有优秀的耐蚀性能，因此可以在有腐蚀性介质的场合中应用。

例如可用于温度和压力的传
输和控制；可用于填料的称量和秤量，减少残余物料的积累；可用于
飞机和卫星的实验和监控；可用于矿山煤盘磅以及手术、医疗和部分
工业温度控制，等等。

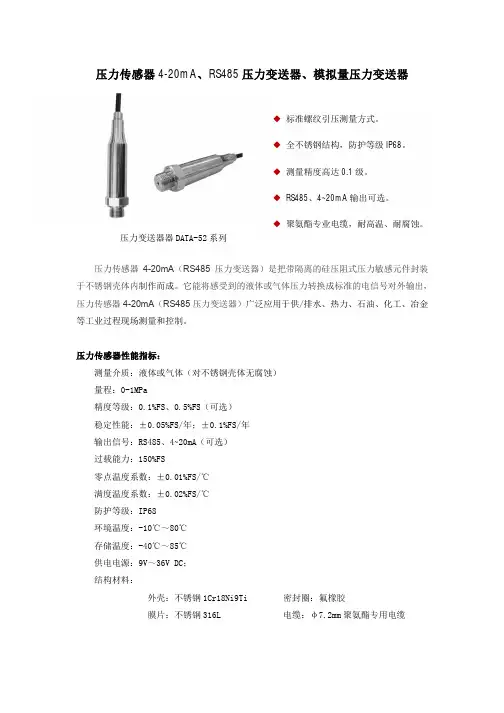

压力传感器4-20mA 、RS485压力变送器、模拟量压力变送器压力传感器4-20mA （RS485压力变送器）是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。

它能将感受到的液体或气体压力转换成标准的电信号对外输出，压力传感器4-20mA （RS485压力变送器）广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。

压力传感器性能指标：测量介质：液体或气体（对不锈钢壳体无腐蚀） 量程：0-1MPa精度等级：0.1%FS 、0.5%FS （可选） 稳定性能：±0.05%FS/年；±0.1%FS/年 输出信号：RS485、4~20mA （可选） 过载能力：150%FS零点温度系数：±0.01%FS/℃ 满度温度系数：±0.02%FS/℃ 防护等级：IP68 环境温度：-10℃～80℃ 存储温度：-40℃～85℃ 供电电源：9V ～36V DC ； 结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶膜片：不锈钢316L 电缆：φ7.2mm 聚氨酯专用电缆◆标准螺纹引压测量方式。

◆ 全不锈钢结构，防护等级IP68。

◆ 测量精度高达0.1级。

◆ RS485、4~20mA 输出可选。

◆ 聚氨酯专业电缆，耐高温、耐腐蚀。

压力变送器器DATA-52系列电气连接：外形尺寸：单位：mmDATA-52系列压力传感器接口螺纹：标准M20×1.5或G1/2。

产品选型：产品型号精度 通讯接口 备注DATA-5201 0.5% RS485 1.订货时，请说明量程。

2.产品标配2米电缆，超出部分需另付费用。

DATA-5202 0.5% 4~20mA DATA-52110.1%RS485红色蓝色 黄色 白色电源+ 电源- RS485(A)输出 RS485(B)输出蓝色红色电源+ 4~20mA 输出RS485输出接线图（四线制） 4~20mA 输出接线图（两线制）DATA-52系列压力变送器DATA-52系列压力变送器。

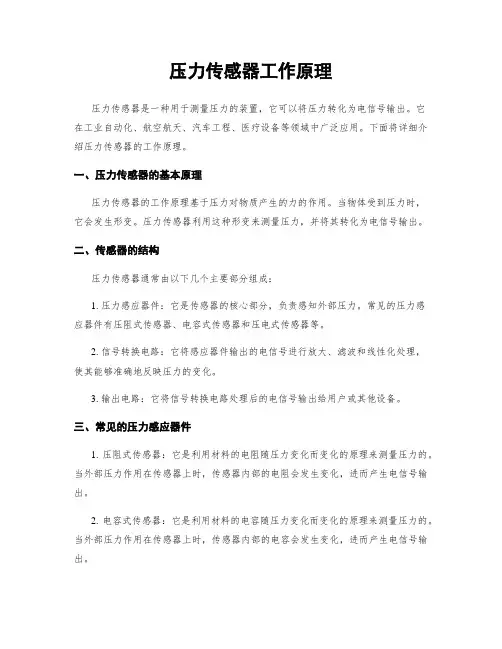

压力传感器工作原理压力传感器是一种用于测量压力的装置，它可以将压力转化为电信号输出。

它在工业自动化、航空航天、汽车工程、医疗设备等领域中广泛应用。

下面将详细介绍压力传感器的工作原理。

一、压力传感器的基本原理压力传感器的工作原理基于压力对物质产生的力的作用。

当物体受到压力时，它会发生形变。

压力传感器利用这种形变来测量压力，并将其转化为电信号输出。

二、传感器的结构压力传感器通常由以下几个主要部分组成：1. 压力感应器件：它是传感器的核心部分，负责感知外部压力。

常见的压力感应器件有压阻式传感器、电容式传感器和压电式传感器等。

2. 信号转换电路：它将感应器件输出的电信号进行放大、滤波和线性化处理，使其能够准确地反映压力的变化。

3. 输出电路：它将信号转换电路处理后的电信号输出给用户或其他设备。

三、常见的压力感应器件1. 压阻式传感器：它是利用材料的电阻随压力变化而变化的原理来测量压力的。

当外部压力作用在传感器上时，传感器内部的电阻会发生变化，进而产生电信号输出。

2. 电容式传感器：它是利用材料的电容随压力变化而变化的原理来测量压力的。

当外部压力作用在传感器上时，传感器内部的电容会发生变化，进而产生电信号输出。

3. 压电式传感器：它是利用压电材料的压电效应来测量压力的。

当外部压力作用在压电材料上时，材料会产生电荷分离，从而产生电信号输出。

四、压力传感器的工作过程1. 压阻式传感器的工作过程：a. 当外部压力作用在传感器上时，传感器内部的电阻发生变化。

b. 信号转换电路将电阻变化转化为电压信号。

c. 输出电路将电压信号输出给用户或其他设备。

2. 电容式传感器的工作过程：a. 当外部压力作用在传感器上时，传感器内部的电容发生变化。

b. 信号转换电路将电容变化转化为电压信号。

c. 输出电路将电压信号输出给用户或其他设备。

3. 压电式传感器的工作过程：a. 当外部压力作用在传感器上时，压电材料产生电荷分离。

b. 信号转换电路将电荷分离转化为电压信号。

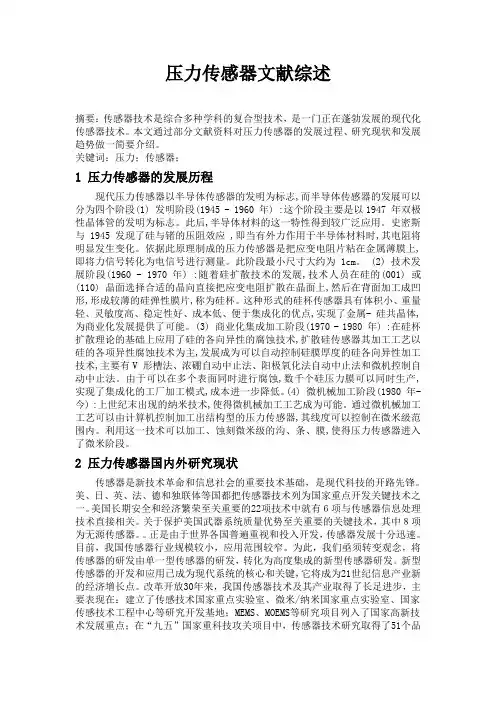

压力传感器文献综述摘要：传感器技术是综合多种学科的复合型技术，是一门正在蓬勃发展的现代化传感器技术。

本文通过部分文献资料对压力传感器的发展过程、研究现状和发展趋势做一简要介绍。

关键词：压力；传感器；1 压力传感器的发展历程现代压力传感器以半导体传感器的发明为标志,而半导体传感器的发展可以分为四个阶段(1) 发明阶段(1945 - 1960 年) :这个阶段主要是以1947 年双极性晶体管的发明为标志。

此后,半导体材料的这一特性得到较广泛应用。

史密斯与1945 发现了硅与锗的压阻效应 ,即当有外力作用于半导体材料时,其电阻将明显发生变化。

依据此原理制成的压力传感器是把应变电阻片粘在金属薄膜上,即将力信号转化为电信号进行测量。

此阶段最小尺寸大约为1cm。

(2) 技术发展阶段(1960 - 1970 年) :随着硅扩散技术的发展,技术人员在硅的(001) 或(110) 晶面选择合适的晶向直接把应变电阻扩散在晶面上,然后在背面加工成凹形,形成较薄的硅弹性膜片,称为硅杯。

这种形式的硅杯传感器具有体积小、重量轻、灵敏度高、稳定性好、成本低、便于集成化的优点,实现了金属- 硅共晶体,为商业化发展提供了可能。

(3) 商业化集成加工阶段(1970 - 1980 年) :在硅杯扩散理论的基础上应用了硅的各向异性的腐蚀技术,扩散硅传感器其加工工艺以硅的各项异性腐蚀技术为主,发展成为可以自动控制硅膜厚度的硅各向异性加工技术,主要有V 形槽法、浓硼自动中止法、阳极氧化法自动中止法和微机控制自动中止法。

由于可以在多个表面同时进行腐蚀,数千个硅压力膜可以同时生产,实现了集成化的工厂加工模式,成本进一步降低。

(4) 微机械加工阶段(1980 年- 今) :上世纪末出现的纳米技术,使得微机械加工工艺成为可能。

通过微机械加工工艺可以由计算机控制加工出结构型的压力传感器,其线度可以控制在微米级范围内。

利用这一技术可以加工、蚀刻微米级的沟、条、膜,使得压力传感器进入了微米阶段。

陶瓷电阻压力传感器原理一、引言陶瓷电阻压力传感器是一种常见的压力传感器，广泛应用于工业自动化控制、汽车电子和医疗设备等领域。

本文将介绍陶瓷电阻压力传感器的原理及其工作过程。

二、原理陶瓷电阻压力传感器利用压阻效应来测量压力。

压阻效应是指当外力作用于某些材料时，材料的电阻值会发生变化。

陶瓷电阻压力传感器由一块陶瓷基片和导电材料构成，导电材料被刻蚀成网格状或薄膜状。

当外力作用于传感器时，陶瓷基片会发生微小的变形，进而导致导电材料的电阻值发生变化。

三、工作过程陶瓷电阻压力传感器的工作过程可以分为以下几个步骤：1. 压力作用：当外界有压力作用于传感器时，例如液体或气体的压力，传感器会受到力的作用。

2. 变形效应：传感器的陶瓷基片会因为受到外力的作用而发生微小的变形，变形的程度与所受压力的大小成正比。

3. 电阻变化：陶瓷基片上的导电材料会随着变形而发生电阻值的变化。

压力越大，变形越大，电阻值的变化越明显。

4. 电信号输出：通过将传感器连接到电路中，可以将电阻值变化转化为电信号输出。

这样，压力信息就可以通过电信号传递给其他设备进行处理。

四、特点及应用陶瓷电阻压力传感器具有以下特点：1. 精度高：陶瓷材料具有良好的稳定性和可靠性，使得传感器的测量精度较高。

2. 抗腐蚀性强：陶瓷材料具有良好的化学稳定性，可以适应各种恶劣工作环境。

3. 耐高温性：陶瓷材料具有较高的耐高温性能，适用于高温环境下的应用。

4. 快速响应：陶瓷电阻压力传感器响应速度快，可以实时测量压力信号。

陶瓷电阻压力传感器广泛应用于工业自动化控制、汽车电子和医疗设备等领域。

例如，在工业自动化控制中，可以利用陶瓷电阻压力传感器来测量液体或气体的压力，以实现对生产过程的监控和控制。

在汽车电子中，陶瓷电阻压力传感器可以用于发动机管理系统中的涡轮增压器压力测量，以提高发动机的效率和性能。

在医疗设备中，陶瓷电阻压力传感器可以用于血压监测等医疗应用。

五、总结陶瓷电阻压力传感器利用压阻效应来测量压力，通过测量陶瓷基片的变形来获取压力信息，并将其转化为电信号输出。

压力传感器其实就是一种能够感受压力信号，并能按照一定规律将该信号转换成电信号的器件或装置。

而且该产品的应用较为广泛，同时根据不同的应用需求也有不同的传感器，本次就分享一些种类信息，希望对大家有所帮助。

按用途分类，分别是压力监视、压力测量和压力控制及转换成其他量的测量。

按供电方式分类，分别是压阻型和压电型传感器，前者是被动供电的，需要有外电源，后者是传感器自身产生电荷，不需要外加电源。

根据不同领域对压力测量的精度不同分为低精度和高精度的压力传感器。

传统的压力传感器以机械结构型的器件为主，以弹性元件的形变指示压力，但这种结构尺寸大、质量重，不能提供电学输出。

半导体压力传感器的特点是体积小、质量轻、准确度高、温度特性好。

特别是随着MEMS 技术的发展，半导体传感器向着微型化发展，而且功耗虽小、可靠性却高。

半导体压电阻抗扩散压力传感器指的就是在薄片表面形成半导体变形压力，通过压力一般是外力使薄片变形而产生压电阻抗效果，从而使阻抗的变化转换成电信号。

静电容量型压力传感器，是将玻璃的固定极和硅的可动极相对而形成电容，将通过外力使可
动极变形所产生的静电容量的变化转换成电气信号。

上述就是对压力传感器分类的相关分享，希望对大家有所帮助。
