1驻波及互调原理简介

  • 格式：pdf
  • 大小：720.54 KB
  • 文档页数：18
第9页
电压驻波比对网络的影响 VSWR 3.00 2.00 1.80 1.50 1.40 1.30 1.20 反射功率比 25.00% 11.00% 8.00% 4.00% 2.80% 1.70% 0.80% 辐射功率减少 减少百分比 2.15dB 0.86dB 0.67dB 0.36dB 0.21dB 0.13dB 0.07dB 40.00% 18.00% 14.00% 8.00% 4.70% 2.90% 1.10%
计算实例
已知：前向入射功率10W，后向反射功率0.5W 得： 根据发射损耗RL，计算Γ 功率反射系数 |Γ| 2 =0.5/10=0.05 （电场）反射系数 |Γ|=0.05 1/2=0.2236 VSWR=(1+ |Γ|)/(1-| Γ|)=1.576 RL=20lg |Γ|= -13 反算： Γ=(VSWR-1)/(VSWR+1)=0.2236
Γ为反射系数（Reflection coefficient） 当阻抗数值一样时，即达到完全匹配，反射系数Γ等于0，驻波比为1。 这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。
3
电压驻波比产生原理
波传递从甲介质传导到乙介质,会由于介质不同,波的能量会有一部分 被反射这种被反射的波称为驻波,这是基本的物理原理。在电磁波有 同样的特性,电波在甲组件传导到乙组件,由于阻抗特性的不同,一部 分电磁波的能量被反射回来,我们常称此现象为组抗不匹配。 Ø 当馈线和天线匹配时，高频能量全部被负载吸收，馈线上只有入射波， 没有反射波。馈线上传输的是行波，馈线上各处的电压幅度相等，馈 线上任意一点的阻抗都等于它的特性阻抗。 Ø 而当天线和馈线不匹配时，也就是天线阻抗不等于馈线特性阻抗时， 负载就不能全部将馈线上传输的高频能量吸收，而只能吸收部分能量。 入射波的一部分能量反射回来形成反射波。两者叠加，在入射波和反 射波相位相同的地方振幅相加最大，形成波腹；而在入射波和反射波 相位相反的地方振幅相减为最小，形成波节。其它各点的振幅则介 于波幅与波节之间。这种合成波称为驻波。反射波和入射波幅度之比 叫作反射系数。驻波波腹电压与波节电压幅度之比称为驻波系数，也 叫电压驻波比(VSWR)。10来自驻波原理简介 互调原理简介
无源互调（PIM）产生原因
异质材料连接非线性特性，常见如奇次阶产物入在基站的上行或者接收 频带内。
互调的影响
互调影响示意图
谢 谢！
驻波及互调原理简介
驻波原理简介 互调原理简介
驻波比定义： 驻波比全称为电压驻波比，又名VSWR和SWR，为英文Voltage Standing Wave Ratio的简写。驻波比,指的就是入射电波功率跟反射电波功率的比 值。 可以表征在传输过程中的衰耗。 天线驻波比表示天馈线与基站（收发信机）匹配程度的指标。 驻波比公式：
Ø
第4页
反射系统取绝对值，其中 Zo为负载阻抗，Z为传输线特性阻抗
驻波比、反射系数、回波损耗、行波系数的关系
Ø （电压）驻波比 VSWR=(1+ |Γ|)/(1-|Γ|) >1 Ø （电压）反射系数 Γ=(VSWR-1)/(VSWR+1)<1 Ø 反射损耗（回波损耗） RL=-20lg |Γ| Ø 行波系数 K=1/VSWR= (1-|Γ|)/(1+ |Γ|)
第6页
7
电性能参数－驻波比
前向: 10W 9.5 W 50 ohms 反向: 0.5W
Return Loss： 10log(10/0.5) = 13dB
VSWR (Voltage Standing Wave Ratio)
这里的反射损耗为 10log(10/0.5) = 13dB
VSWR 是反射损耗的另一种计量

合集下载

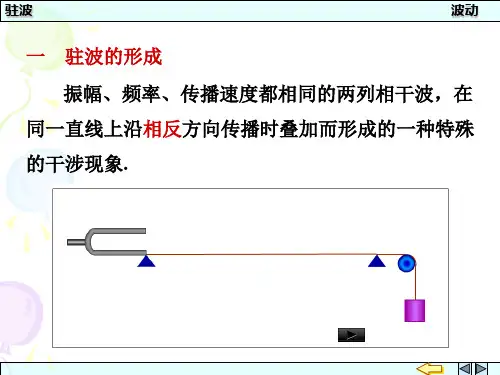

6-驻波
