预应力张拉压浆操作规程预应力张拉压浆是预应力混凝土结构施工中的关键工序，直接关系到结构的安全性和耐久性。

为确保施工质量和安全，特制定本操作规程。

一、施工准备1、材料准备预应力钢绞线：应符合设计要求，具有质量证明书，表面不得有裂纹、油污、锈蚀等缺陷。

锚具、夹具：应符合国家标准和设计要求，具有质量证明书和检验报告。

水泥：宜采用强度等级不低于 425 的硅酸盐水泥或普通硅酸盐水泥。

外加剂：应符合国家现行标准的有关规定，并经试验验证其性能。

2、设备准备千斤顶：应根据预应力筋的张拉力选择合适的千斤顶，并进行标定和校验。

油泵：应与千斤顶配套使用，性能良好。

压力表：精度不应低于 15 级，表盘直径不应小于 150mm，最大量程应为张拉力的 15～20 倍。

压浆泵：性能良好，能满足压浆压力和流量的要求。

3、技术准备熟悉施工图纸和相关规范，编制施工方案，并进行技术交底。

计算预应力筋的张拉力和伸长值，并进行复核。

二、预应力张拉1、锚具安装将锚垫板表面的杂物清理干净，检查锚垫板与孔道的垂直度。

安装工作锚具，锚板应与锚垫板对中，夹片应均匀打紧，并使其外露长度一致。

2、千斤顶安装将千斤顶与油压表配套安装，并进行调试。

千斤顶的轴线应与预应力筋的轴线重合。

3、预应力张拉启动油泵，缓慢给油，使千斤顶加载至初应力（一般为 10%～15%的张拉力），量测伸长值初读数。

继续给油，分级加载至设计张拉力，每级加载后应稳压 5min，量测伸长值。

达到设计张拉力后，持荷 5min，然后缓慢回油卸载，量测伸长值终读数。

4、伸长值计算与校核实际伸长值应等于从初应力至最大张拉力之间的实测伸长值加上初应力以下的推算伸长值。

实际伸长值与理论伸长值的偏差应在±6%以内，否则应查明原因并采取措施进行处理。

5、锚固预应力筋张拉完毕后，应及时进行锚固。

锚固时应先将千斤顶回油至零，然后将夹片顶紧，使锚具锚固牢固。

三、孔道压浆1、准备工作切割锚外多余的预应力筋，切割后的外露长度不宜小于 30mm。

30米箱梁张拉压浆施工方案

30米箱梁张拉压浆施工方案

后张法预应力箱梁张拉、压浆专项施工方案1、工程概况：本项目茅坪桥总共27片梁，结构形式为3跨30米预应力预制箱梁。

2、箱梁张拉锚环、锚具、连续器和张拉设备进场后，经监理认可后。

锚具按规范要求进行抽样并检测锚固力、硬度及探伤试验，张拉设备进行张拉前的系统标定，合格后，方可在施工中使用。

钢绞线的制作、穿束均应满足施工图设计要求。

张拉之前对张拉设备送有关计量检测单位进行校验，千斤顶一般使用超过6个月或200次，以及在使用过程中出现不正常现象时，都将重新校准，校验合格后方可使用。

千斤顶与油压表编号配套使用，有关校验的技术资料及张拉工艺按相应技术规范进行。

张拉时混凝土强度按图纸规定，混凝土强度不低于设计强度标准的85%，张拉时混凝土的强度根据与箱梁同条件养生的混凝土试件的抗压强度试验报告而定。

张拉工艺是一项技术性很复杂、质量要求很高的工作，项目经理部将选派有经验的技术人员指导预应力张拉作业，所有操作人员应进行技术交底，同时张拉工作应有监理在现场时进行。

预应力钢束的张拉顺序按图纸规定，顺序为：N1→N3→N2→N4，张拉从两端对称同步进行。

对钢铰线用5%~7%应力进行的初拉整理，保证每根钢铰线受力均相同。

张拉开始前，保证所有钢绞线在张拉点之间能自由移动。

张拉程序按图纸及技术规范要求:一般为：O→10%初应力→20%δcon→100%δcon（持荷5min）→105%δcon→回油锚固。

初应力是为把松驰的预应力钢束拉紧，此时将千斤顶准确定位，充分固定，使预应力钢束处于孔道中心，钢束拉紧后在钢束两端精确地标以记号，预应力钢束的延伸量或回缩量即从该记号起量。

张拉力和延伸量的读数在张拉过程中分阶段读出，预应力钢束的实测伸长值△L由两端100%的终应力伸长值减2倍的初应力伸长值加上20%δcon伸长值计算相加而得，预应力钢绞线应以渐进的和均匀的速度张拉。

钢束实测伸长量与设计伸长量之差应在±6%以内，否则，按监理要求，采取技术规范中规定的步骤和措施进行处理。

张拉压浆施工课件

张拉压浆施工课件

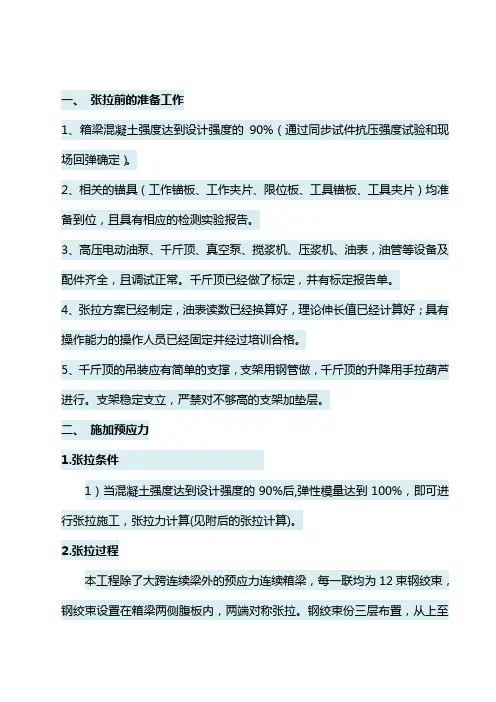

一、张拉前的准备工作1、箱梁混凝土强度达到设计强度的90%（通过同步试件抗压强度试验和现场回弹确定）。

2、相关的锚具（工作锚板、工作夹片、限位板、工具锚板、工具夹片）均准备到位，且具有相应的检测实验报告。

3、高压电动油泵、千斤顶、真空泵、搅浆机、压浆机、油表，油管等设备及配件齐全，且调试正常。

千斤顶已经做了标定，并有标定报告单。

4、张拉方案已经制定，油表读数已经换算好，理论伸长值已经计算好；具有操作能力的操作人员已经固定并经过培训合格。

5、千斤顶的吊装应有简单的支撑，支架用钢管做，千斤顶的升降用手拉葫芦进行。

支架稳定支立，严禁对不够高的支架加垫层。

二、施加预应力1.张拉条件1）当混凝土强度达到设计强度的90%后,弹性模量达到100%，即可进行张拉施工，张拉力计算(见附后的张拉计算)。

2.张拉过程本工程除了大跨连续梁外的预应力连续箱梁，每一联均为12束钢绞束，钢绞束设置在箱梁两侧腹板内，两端对称张拉。

钢绞束份三层布置，从上至下分为N1、N2、N3各四束钢绞线。

其中N1、N2、N3每束有15根钢绞线；张拉采用用350T的千斤顶张拉。

张拉设备安装顺序：清理锚垫板表面→工作锚板→工作锚夹片→限位板→千斤顶和油泵→工具锚及工具夹片。

2.1 张拉顺序：N1→N2→N3；即先张拉N1束4根，再拉N2束4根，最后拉N3束4根。

2.2 张拉千斤顶选择张拉前要先选择千斤顶,千斤顶的选择根据张拉束钢绞线的根数来定，单根钢绞线有公称截面面积A(mm2)，设计控制张拉应力σk(MPa),设每束钢绞束钢绞线的根数为n，则所需张拉力为P=σk×A×n/1000(KN) 根据设计图纸，3*25m箱梁及小于3*25m箱梁的设计张拉控制应力为1330MPa,则本箱梁单束15根钢绞线所需的张拉力为:P=1330×140×15/1000=2793KN(即279吨)，考虑到千斤顶的富余量和生产定型规格，选择YCW350吨穿心式千斤顶张拉。

(完整)预应力张拉施工方案

(完整)预应力张拉施工方案

预应力张拉施工方案一、编制依据1。

成洛互通立交主线桥施工设计图纸。

2。

按照公路桥涵施工技术规范（JTJ041—2000）和公路工程质量检验评定标准(JTGF800/1-2004、JTGF800/2-2004）中有关规定执行。

3。

国家及交通部现行公路工程施工规范及标准。

4.我公司上场后对施工现场调查资料及以往施工桥梁的经验。

二、工程概况成洛互通立交主线桥预制箱梁设计按左、右幅桥梁分幅进行设计,左、右幅桥面宽度均为16。

25米.左幅起点桩号为K1+512。

46，终点桩号为K2+470，全长957。

54米，跨径布置为（2×35m+2×53m+35m)预应力现浇连续箱梁+（28×25m+3×22.5m)预应力混凝土后张小箱梁；右幅起点桩号为K1+800.75,终点桩号为K2+470，全长669.25米，跨径布置为（23m+27m+23m）预应力现浇连续箱梁+（20×25m＋25m＋3×22.5m）预应力混凝土后张小箱梁。

上部结构型式为先简支后连续结构.预应力钢束采用高强度低松弛Φs15。

2钢绞线，预应力钢束标准强度fpk=1860MPa，弹性模量，锚下张拉控制应力为1358MPa。

三、施工准备1、张拉机标定1.1纵向预应力锚具采用OVM有限公司生产的锚具,张拉千斤顶为2台YZB2/50型。

每台油泵配置最大读数60MPa油表一块。

1。

2对每台千斤顶及所配置的油表进行标定，标定由业主、监理认可的机构进行.1。

3根据标定结果,采用线性关系或内插法，计算出各油表初应力及锚固应力时的读数，便于张拉过程控制。

1.4标定完成后，即对千斤顶及油表编号，防止实际操作时千斤顶与所配置油表相混淆。

1。

5对施工人员进行现场安全与质量培训，培训合格允许进行张拉作业。

2、锚具钢绞线及波纹管检测2.1锚具使用前,应对锚具进行外观、硬度、锚固性能及工艺性能检查。

锚具夹片咬合段的钢绞线表面必须保持清洁.2。
