多功能车载平板电脑支架的旋转机构的制作流程

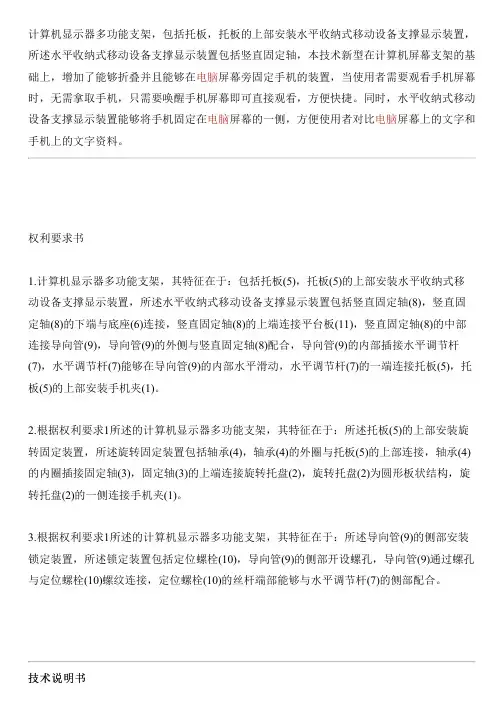

计算机显示器多功能支架，包括托板，托板的上部安装水平收纳式移动设备支撑显示装置，所述水平收纳式移动设备支撑显示装置包括竖直固定轴，本技术新型在计算机屏幕支架的基础上，增加了能够折叠并且能够在电脑屏幕旁固定手机的装置，当使用者需要观看手机屏幕时，无需拿取手机，只需要唤醒手机屏幕即可直接观看，方便快捷。

同时，水平收纳式移动设备支撑显示装置能够将手机固定在电脑屏幕的一侧，方便使用者对比电脑屏幕上的文字和手机上的文字资料。

权利要求书1.计算机显示器多功能支架，其特征在于：包括托板(5)，托板(5)的上部安装水平收纳式移动设备支撑显示装置，所述水平收纳式移动设备支撑显示装置包括竖直固定轴(8)，竖直固定轴(8)的下端与底座(6)连接，竖直固定轴(8)的上端连接平台板(11)，竖直固定轴(8)的中部连接导向管(9)，导向管(9)的外侧与竖直固定轴(8)配合，导向管(9)的内部插接水平调节杆(7)，水平调节杆(7)能够在导向管(9)的内部水平滑动，水平调节杆(7)的一端连接托板(5)，托板(5)的上部安装手机夹(1)。

2.根据权利要求1所述的计算机显示器多功能支架，其特征在于：所述托板(5)的上部安装旋转固定装置，所述旋转固定装置包括轴承(4)，轴承(4)的外圈与托板(5)的上部连接，轴承(4)的内圈插接固定轴(3)，固定轴(3)的上端连接旋转托盘(2)，旋转托盘(2)为圆形板状结构，旋转托盘(2)的一侧连接手机夹(1)。

3.根据权利要求1所述的计算机显示器多功能支架，其特征在于：所述导向管(9)的侧部安装锁定装置，所述锁定装置包括定位螺栓(10)，导向管(9)的侧部开设螺孔，导向管(9)通过螺孔与定位螺栓(10)螺纹连接，定位螺栓(10)的丝杆端部能够与水平调节杆(7)的侧部配合。

技术说明书计算机显示器多功能支架技术领域本技术新型涉及一种多功能支架,更确切的说是一种计算机显示器多功能支架。

背景技术在实际使用电脑过程中，我发现部分要使用的资料文字、或者微信信息会存在手机上，而一般情况下手机摆放在桌面上，需要看手机资料时，需要拿起手机、手动将手机摆放在一定的角度才能够方便观看，较为麻烦。

一种手机、平板电脑支架，属于手机、平板电脑配件技术领域。

其特征在于包括大固定夹及与其固定连接支架软管，支架软管顶部与手形固定夹连接管配合连接，手形固定夹连接管上连接设置左右对称的左固定夹软管、右固定夹软管，左固定夹软管外端部配合设置左手形固定夹，右固定夹软管外端部配合设置右手形固定夹，左手形固定夹夹持部位配合设置左螺纹橡胶垫，右手形固定夹夹持部位配合设置右螺纹橡胶垫。

上述一种手机、平板电脑支架，能通用于手机和平板电脑，不易夹坏手机，摩擦力大，使手机、平板电脑不易滑落，且支架可以任意旋转到合适的角度及位置，使用舒适、方便。

权利要求书1. 一种手机、平板电脑支架，其特征在于包括大固定夹（1）及与其固定连接支架软管（4），支架软管（4）顶部与手形固定夹连接管（7）配合连接，手形固定夹连接管（7）上连接设置左右对称的左固定夹软管（9）、右固定夹软管（8），左固定夹软管（9）外端部配合设置左手形固定夹（10），右固定夹软管（8）外端部配合设置右手形固定夹（13），左手形固定夹（10）夹持部位配合设置左螺纹橡胶垫（11），右手形固定夹（13）夹持部位配合设置右螺纹橡胶垫（12）。

2. 如权利要求1所述的一种手机、平板电脑支架，其特征在于支架软管（4）顶部配合设置接头A（5），手形固定夹连接管（7）上对应设置接头B（6），接头A（5）、接头B（6）螺接配合。

3. 如权利要求1所述的一种手机、平板电脑支架，其特征在于大固定夹（1）两个夹片内侧夹持部位配合设置螺纹橡胶垫A（2）、螺纹橡胶垫B（3）。

说明书一种手机、平板电脑支架技术领域本技术新型属于手机、平板电脑配件技术领域，具体为一种手机、平板电脑支架。

背景技术随着人们物质生活的提高，平板电脑、手机已经越来越普及，越来越多的人使用手机或者平板电脑进行听歌、看视频、玩游戏，时间一长，会感到疲劳。

针对这种情况，一些公司生产出手机支架解决了平板电脑、手机支撑使用的问题，但是现有的手机支架只能固定在一处，无法随着人的视线移动，使用不方便。

平板电脑固定支架及教学一体机的制作技术本技术新型涉及教学设备领域，尤其涉及一种平板电脑固定支架及教学一体机。

本技术新型的目的在于提供一种用于教学一体机的平板电脑固定支架，包括：板主体，板主体上具有容纳平板电脑的容纳腔，容纳腔由板主体的表面背面内延伸；容纳槽，容纳槽设在容纳腔的一侧侧壁上，平板电脑的一侧容纳在容纳槽内；限位件，限位件与容纳槽相对设置，平板电脑的另一侧抵接限位件。

将平板电脑置于容纳腔中，平板电脑的一侧位于容纳槽中，平面电脑的另一侧抵靠限位件，使得平板电脑牢固的保持在固定支架中，能够有效的防止平板电脑倾斜造成的损坏，结构简单且操作方便。

技术要求1.一种用于教学一体机的平板电脑固定支架，其特征在于，包括：板主体，所述板主体上具有容纳平板电脑的容纳腔，所述容纳腔由所述板主体的表面向背面延伸；容纳槽，所述容纳槽设在所述容纳腔的一侧侧壁上，所述平板电脑的一侧容纳在所述容纳槽内；限位件，所述限位件与所述容纳槽相对设置，所述平板电脑的另一侧抵接所述限位件。

2.如权利要求1所述的用于教学一体机的平板电脑固定支架，其特征在于，所述板主体的背面设有滑槽，所述限位件包括弹性元件和卡扣，所述卡扣安装在所述滑槽内且相对于所述滑槽滑动，所述弹性元件的一端与所述滑槽固定，所述弹性元件的另一端与所述卡扣固定。

3.如权利要求2所述的用于教学一体机的平板电脑固定支架，其特征在于，所述卡扣包括第一部分和第二部分，所述第一部分容纳在所述滑槽内，所述第二部分穿过所述滑槽延伸进入所述容纳腔内，所述弹性元件与所述第一部分固定连接。

4.如权利要求3所述的用于教学一体机的平板电脑固定支架，其特征在于，所述滑槽包括底面为平面的第一槽和底面为弧面的第二槽，所述卡扣的所述第一部分容纳在所述第一槽中，所述卡扣的第二部分具有与所述第二槽的弧面配合的表面，当所述平板电脑抵压所述第二部分运动时，所述第二部分沿着所述弧面进入所述第二槽。

5.如权利要求3所述的用于教学一体机的平板电脑固定支架，其特征在于，所述第二部分的端部设有阻挡部。

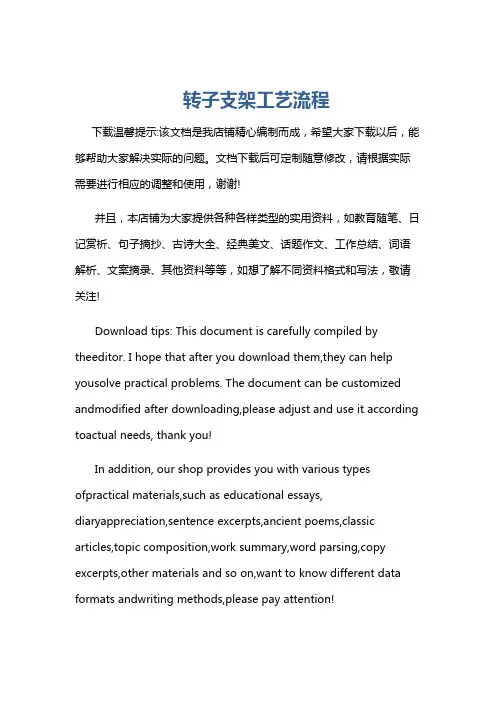

转子支架工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!转子支架工艺流程一、准备工作阶段在进行转子支架的生产之前，需要进行充分的准备工作。

多功能平板电脑保护套，袋体(1)的正面(1a)的右半边包覆固定有底座胶板(6)，袋体(1)的正面(1a)的左边中部包覆固定有支撑胶板(8)，位于支撑胶板(8)的二侧部分别包覆固定有上隆起胶板(4)、下隆起胶板(9)、上胶板(5)和下胶板(10)，底座胶板(6)上固定有支撑凸块(7)；底座胶板(6)上嵌有上底座磁块(61)和下底座磁块(62)，相应上胶板(5)上嵌有上磁块(51)，下胶板(10)上嵌有下磁块(101)。

它既可以作为平板电脑阅读支架使用，又可以装平板电脑，同时对装在保护套内的平板电脑保护效果好。

权利要求书1.多功能平板电脑保护套，包括有具有正面(1a)和反面(1b)的袋体(1)，其特征在于：袋体(1)的正面(1a)的右半边包覆固定有底座胶板(6)，袋体(1)的正面(1a)的左边中部包覆固定有支撑胶板(8)，位于支撑胶板(8)的二侧部分别包覆固定有上隆起胶板(4)、下隆起胶板(9)、上胶板(5)和下胶板(10)，底座胶板(6)上固定有支撑凸块(7)；底座胶板(6)上嵌有上底座磁块(61)和下底座磁块(62)，相应上胶板(5)上嵌有上磁块(51)，下胶板(10)上嵌有下磁块(101)。

2.根据权利要求1所述的多功能平板电脑保护套，其特征在于：支撑凸块(7)的结构为硅胶中嵌金属牌。

3.根据权利要求1所述的多功能平板电脑保护套，其特征在于：上底座磁块(61)与上磁块(51)吸合在一起，下底座磁块(62)与下磁块(101)吸合在一起。

4.根据权利要求1所述的多功能平板电脑保护套，其特征在于：包覆固定采用PU、真皮或超纤包覆，线缝制固定在袋体(1)的内衬上。

5.根据权利要求1或2所述的多功能平板电脑保护套，其特征在于：袋体(1)的正面(1a)延伸有魔术贴公扣(3)，袋体(1)的反面(1b)缝制固定有魔术贴母扣(2)，魔术贴公扣(3)扣合在魔术贴母扣(2)上。

6.根据权利要求5所述的多功能平板电脑保护套，其特征在于：魔术贴母扣(2)和魔术贴公扣(3)的位置互换。

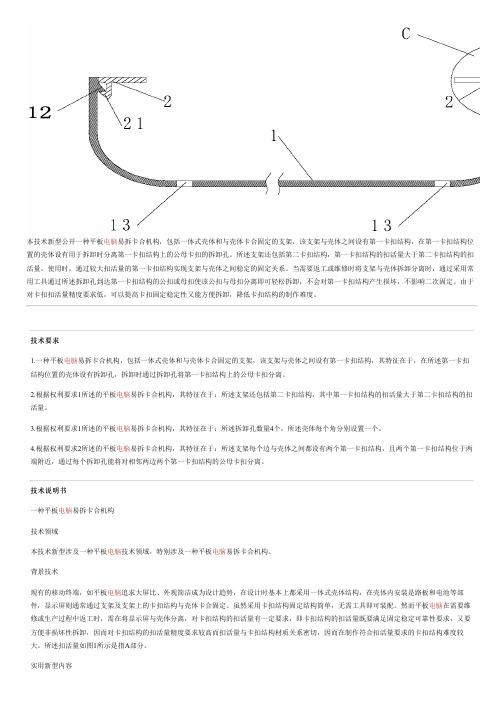

本技术新型公开一种平板电脑易拆卡合机构，包括一体式壳体和与壳体卡合固定的支架，该支架与壳体之间设有第一卡扣结构，在第一卡扣结构位置的壳体设有用于拆卸时分离第一卡扣结构上的公母卡扣的拆卸孔。

所述支架还包括第二卡扣结构，第一卡扣结构的扣活量大于第二卡扣结构的扣活量。

使用时，通过较大扣活量的第一卡扣结构实现支架与壳体之间稳定的固定关系。

当需要返工或维修时将支架与壳体拆卸分离时，通过采用常用工具通过所述拆卸孔到达第一卡扣结构的公扣或母扣使该公扣与母扣分离即可轻松拆卸，不会对第一卡扣结构产生损坏，不影响二次固定。

由于对卡扣扣活量精度要求低，可以提高卡扣固定稳定性又能方便拆卸，降低卡扣结构的制作难度。

技术要求1.一种平板电脑易拆卡合机构，包括一体式壳体和与壳体卡合固定的支架，该支架与壳体之间设有第一卡扣结构，其特征在于，在所述第一卡扣结构位置的壳体设有拆卸孔，拆卸时通过拆卸孔将第一卡扣结构上的公母卡扣分离。

2.根据权利要求1所述的平板电脑易拆卡合机构，其特征在于：所述支架还包括第二卡扣结构，其中第一卡扣结构的扣活量大于第二卡扣结构的扣活量。

3.根据权利要求1所述的平板电脑易拆卡合机构，其特征在于：所述拆卸孔数量4个，所述壳体每个角分别设置一个。

4.根据权利要求2所述的平板电脑易拆卡合机构，其特征在于：所述支架每个边与壳体之间都设有两个第一卡扣结构，且两个第一卡扣结构位于两端附近，通过每个拆卸孔能将对相邻两边两个第一卡扣结构的公母卡扣分离。

技术说明书一种平板电脑易拆卡合机构技术领域本技术新型涉及一种平板电脑技术领域，特别涉及一种平板电脑易拆卡合机构。

背景技术现有的移动终端，如平板电脑追求大屏比、外观简洁成为设计趋势，在设计时基本上都采用一体式壳体结构，在壳体内安装是路板和电池等部件，显示屏则通常通过支架及支架上的卡扣结构与壳体卡合固定。

虽然采用卡扣结构固定结构简单，无需工具即可装配。

然而平板电脑在需要维修或生产过程中返工时，需在将显示屏与壳体分离，对卡扣结构的扣活量有一定要求，即卡扣结构的扣活量既要满足固定稳定可靠性要求，又要方便非损坏性拆卸，因而对卡扣结构的扣活量精度要求较高而扣活量与卡扣结构材质关系密切，因而在制作符合扣活量要求的卡扣结构难度较大。

本技术新型涉及机械领域，具体涉及平板电脑支架。

一种多足平板电脑支架，包括一平板电脑支架，平板电脑支架包括一底座，底座的下表面包括依次连接的第一支撑底面、第二支撑底面、第三支撑底面。

本技术新型通过此设计，提供了一种多足平板电脑支架，结构简单、占桌面面积较小、便于用户携带，通过采用第一支撑底面、第二支撑底面、第三支撑底面作为不同的支撑面，实现了增高或调节屏幕角度的效果，使用极为便捷。

权利要求书1.一种多足平板电脑支架，包括一平板电脑支架，其特征在于，所述平板电脑支架包括一底座，所述底座采用一弯折板，所述弯折板的下表面包括依次连接的第一支撑底面、第二支撑底面、第三支撑底面；所述底座的前部设有一内嵌槽上挡块、一内嵌槽支撑块，所述内嵌槽上挡块设置在所述内嵌槽支撑块的前侧，所述内嵌槽上挡块与所述内嵌槽支撑块之间形成一用于夹持平板电脑的内嵌槽；所述内嵌槽支撑块的侧面上设有一用于放置触摸笔的收纳孔；所述内嵌槽的底面上设有一用于电源插口的第一通孔、至少两个用于通过音响声音的第二通孔。

2.如权利要求1所述的一种多足平板电脑支架，其特征在于，所述内嵌槽的底面采用一弧面。

3.如权利要求1所述的一种多足平板电脑支架，其特征在于，所述弯折板包括两个弯折部，两个所述弯折部将所述弯折板的下表面分为所述第一支撑底面、所述第二支撑底面、所述第三支撑底面。

4.如权利要求1所述的一种多足平板电脑支架，其特征在于，所述第一支撑底面、所述第二支撑底面、所述第三支撑底面上均贴附设有一橡胶层；所述橡胶层的下表面上设有防滑纹。

5.如权利要求1所述的一种多足平板电脑支架，其特征在于，所述内嵌槽上挡块采用一呈长条状的片状体，所述片状体的下部固定到所述底座上，所述片状体的长度方向与所述底座的宽度方向相同。

6.如权利要求1所述的一种多足平板电脑支架，其特征在于，所述内嵌槽支撑块采用一横截面呈三角形的块状体，所述块状体的长度方向与所述底座的宽度方向相同。

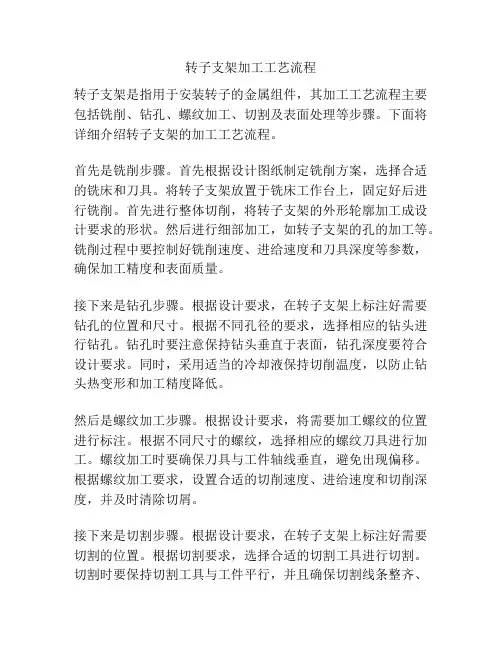

转子支架加工工艺流程转子支架是指用于安装转子的金属组件，其加工工艺流程主要包括铣削、钻孔、螺纹加工、切割及表面处理等步骤。

下面将详细介绍转子支架的加工工艺流程。

首先是铣削步骤。

首先根据设计图纸制定铣削方案，选择合适的铣床和刀具。

将转子支架放置于铣床工作台上，固定好后进行铣削。

首先进行整体切削，将转子支架的外形轮廓加工成设计要求的形状。

然后进行细部加工，如转子支架的孔的加工等。

铣削过程中要控制好铣削速度、进给速度和刀具深度等参数，确保加工精度和表面质量。

接下来是钻孔步骤。

根据设计要求，在转子支架上标注好需要钻孔的位置和尺寸。

根据不同孔径的要求，选择相应的钻头进行钻孔。

钻孔时要注意保持钻头垂直于表面，钻孔深度要符合设计要求。

同时，采用适当的冷却液保持切削温度，以防止钻头热变形和加工精度降低。

然后是螺纹加工步骤。

根据设计要求，将需要加工螺纹的位置进行标注。

根据不同尺寸的螺纹，选择相应的螺纹刀具进行加工。

螺纹加工时要确保刀具与工件轴线垂直，避免出现偏移。

根据螺纹加工要求，设置合适的切削速度、进给速度和切削深度，并及时清除切屑。

接下来是切割步骤。

根据设计要求，在转子支架上标注好需要切割的位置。

根据切割要求，选择合适的切割工具进行切割。

切割时要保持切割工具与工件平行，并且确保切割线条整齐、平直。

切割过程中要适当调整切割速度和切割压力，同时采用合适的冷却液进行冷却。

最后是表面处理步骤。

转子支架加工完成后，需要对表面进行处理，使其具有良好的耐腐蚀性和美观性。

常见的表面处理方式有电镀、镀锌、喷涂等。

根据实际需求和设计要求，选择合适的表面处理方式进行处理。

以上就是转子支架加工工艺流程的主要步骤。

在实际加工过程中，还需要根据具体情况进行工艺参数的调整和优化，以确保加工质量和工作效率。

加工过程中要严格遵守操作规程和安全注意事项，确保工作安全。

同时，加工过程中应及时进行检测和测量，以保证加工精度和产品质量。

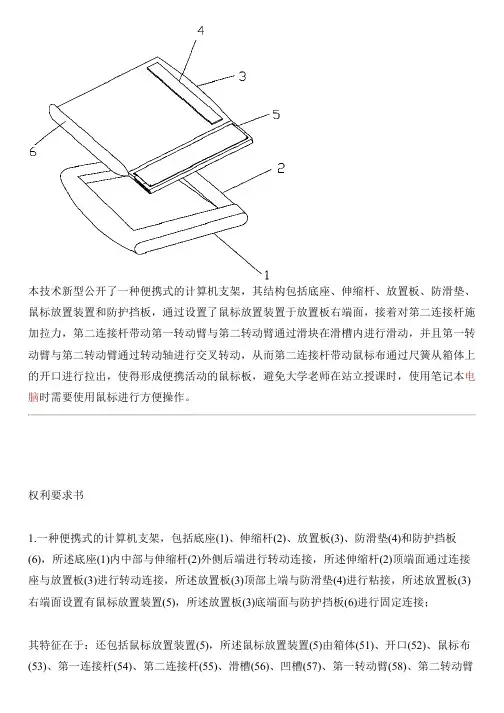

本技术新型公开了一种便携式的计算机支架，其结构包括底座、伸缩杆、放置板、防滑垫、鼠标放置装置和防护挡板，通过设置了鼠标放置装置于放置板右端面，接着对第二连接杆施加拉力，第二连接杆带动第一转动臂与第二转动臂通过滑块在滑槽内进行滑动，并且第一转动臂与第二转动臂通过转动轴进行交叉转动，从而第二连接杆带动鼠标布通过尺簧从箱体上的开口进行拉出，使得形成便携活动的鼠标板，避免大学老师在站立授课时，使用笔记本电脑时需要使用鼠标进行方便操作。

权利要求书1.一种便携式的计算机支架，包括底座(1)、伸缩杆(2)、放置板(3)、防滑垫(4)和防护挡板(6)，所述底座(1)内中部与伸缩杆(2)外侧后端进行转动连接，所述伸缩杆(2)顶端面通过连接座与放置板(3)进行转动连接，所述放置板(3)顶部上端与防滑垫(4)进行粘接，所述放置板(3)右端面设置有鼠标放置装置(5)，所述放置板(3)底端面与防护挡板(6)进行固定连接；其特征在于：还包括鼠标放置装置(5)，所述鼠标放置装置(5)由箱体(51)、开口(52)、鼠标布(53)、第一连接杆(54)、第二连接杆(55)、滑槽(56)、凹槽(57)、第一转动臂(58)、第二转动臂(59)、转动轴(510)和尺簧(511)组成，所述开口(52)呈长方形状嵌入于箱体(51)顶部左端，所述开口(52)内侧与鼠标布(53)进行滑动连接，所述箱体(51)右端面与具有连接固定功能的第一连接杆(54)进行固定连接，所述第一连接杆(54)右端面与具有连接受力功能的第二连接杆(55)进行固定连接，并且鼠标布(53)右端通过固定扣与第二连接杆(55)顶部右端进行锁固连接，所述第一连接杆(54)和第二连接杆(55)顶端面内侧设置有具有辅助滑动功能的滑槽(56)，所述凹槽(57)嵌入于第一连接杆(54)和第二连接杆(55)内侧内中部，所述第一转动臂(58)和第二转动臂(59)外侧上下两端通过滑块与滑槽(56)内径表面进行滑动连接，并且第一转动臂(58)内中部以转动轴(510)为转动中心与第二转动臂(59)内中部进行转动连接，所述箱体(51)内中部与具有转动伸缩功能的尺簧(511)进行转动连接，并且尺簧(511)外侧通过连接件与鼠标布(53)内侧进行锁固连接，所述箱体(51)左端面通过螺栓与放置板(3)右端面进行螺栓连接。
