大华电子称设置手册

00000034证号:沪制号执行标准：GB/T7722-2005TM-A系列条码打印计价秤SY-Ab/Ac/Ad/Ae系列电子收银秤TM-H系列价格标签秤电脑软件使用手册上海大华电子秤厂(2014)目录一、软件安装 (1)二、通讯设置 (4)2.1 通讯模式 (4)2.2 以太网设置 (4)2.3 串行设置 (4)2.4 秤网卡设置 (4)三、操作指南 (6)3.1 商品设置 (6)3.1.1 刷新 (6)3.1.2 查询 (6)3.1.3 过滤 (7)3.1.4 删除 (7)3.1.5 下载 (8)3.1.6 回收 (8)3.1.7 导入 (9)3.1.8 导出 (10)3.2 标签设置 (10)3.2.1 新建 (10)3.3 热键设置 (11)3.4 特殊信息设置 (11)3.5 文本设置 (12)3.6 时钟设置 (13)3.7 系统参数设置 (13)3.8 电子秤初使化 (14)四、进销存 (15)4.1 采购 (15)4.1.1 进货 (15)4.1.2 查询 (16)4.1.3 退(调)货 (16)4.1.4 撤单 (16)4.1.5 导出 (17)4.2 销售 (17)4.2.1 回收 (17)4.2.2 导出 (17)4.2.3 查询 (18)4.2.4删除 (19)4.3 盘点 (19)4.3.1盘点 (20)4.3.2导出 (20)4.3.3查询 (21)4.3.4撤单 (21)4.4 库存 (21)五、报表 (22)5.1 采购报表 (22)5.2 销售日报表 (22)5.3 销售月报表 (22)5.4 销售秤报表 (23)5.5 销售秤报表 (23)5.6 损耗报表 (23)5.7 利润分析 (23)六、系统 (24)2一、软件安装上位机软件安装步骤如下：首先电子秤所附带光盘放入电脑光驱中，打开文件夹，将带有大华安装包标志的图标双击，出现如下界面,如图1.1：图1.1单击:“Next”进入下一步，出现如下界面，如图1.2所示：图1.2单击:“Next”进入下一步，单击“Change“浏览安装路径，如安装到d盘，出现如下界面，如图1.3所示：图1.3注：一般将软件安装到未安装系统的硬盘，一盘系统盘安装在C盘。

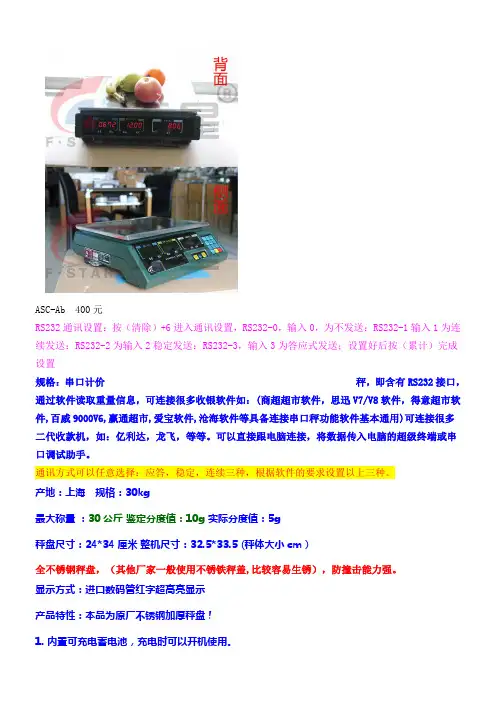

ASC-Ab 400元
RS232通讯设置：按（清除）+6进入通讯设置，RS232-0，输入0，为不发送：RS232-1输入1为连续发送：RS232-2为输入2稳定发送：RS232-3，输入3为答应式发送；设置好后按（累计）完成设置
规格：串口计价秤，即含有RS232接口，通过软件读取重量信息，可连接很多收银软件如：(商超超市软件，思迅V7/V8软件，得意超市软件,百威9000V6,赢通超市,爱宝软件,沧海软件等具备连接串口秤功能软件基本通用)可连接很多二代收款机，如：亿利达，龙飞，等等。

可以直接跟电脑连接，将数据传入电脑的超级终端或串口调试助手。

通讯方式可以任意选择：应答，稳定，连续三种，根据软件的要求设置以上三种。

产地：上海规格：30kg
最大称量：30公斤鉴定分度值：10g实际分度值：5g
秤盘尺寸：24*34厘米整机尺寸：32.5*33.5(秤体大小cm）
全不锈钢秤盘，（其他厂家一般使用不锈铁秤盖,比较容易生锈），防撞击能力强。

显示方式：进口数码管红字超高亮显示
产品特性：本品为原厂不锈钢加厚秤盘！
1.内置可充电蓄电池，充电时可以开机使用。

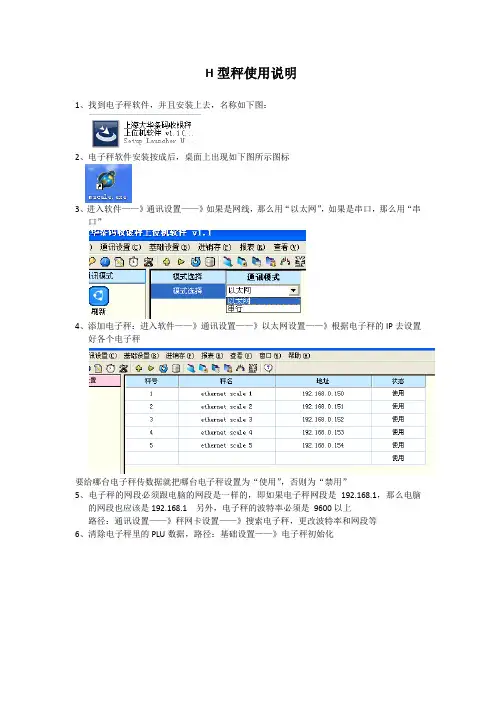

H型秤使用说明
1、找到电子秤软件，并且安装上去，名称如下图：
2、电子秤软件安装按成后，桌面上出现如下图所示图标
3、进入软件——》通讯设置——》如果是网线，那么用“以太网”，如果是串口，那么用“串
口”
4、添加电子秤：进入软件——》通讯设置——》以太网设置——》根据电子秤的IP去设置
好各个电子秤
要给哪台电子秤传数据就把哪台电子秤设置为“使用”，否则为“禁用”
5、电子秤的网段必须跟电脑的网段是一样的，即如果电子秤网段是192.168.1，那么电脑
的网段也应该是192.168.1 另外，电子秤的波特率必须是9600以上
路径：通讯设置——》秤网卡设置——》搜索电子秤，更改波特率和网段等
6、清除电子秤里的PLU数据，路径：基础设置——》电子秤初始化
7、从我们软件里导出数据
生鲜管理——》连接电子秤
8、从软件里导出的数据文件到C盘根目录下的output.txt文件，然后在大华软件里导入数
据，路径：基础设置——》商品设置——》导入
然后点下载加载到电子秤
9、电子秤的一些常见操作
1）查询电子秤IP：功能——》9002——》确定——》按“置零”来选择IP，直接修改后点确定
2）打印出来的条码只有一半，那么是因为电子秤打印头那里缺了一点东西，需要用东西垫一下。

最后直接换打印头。

大华称连接收银机操作简易说明
第一步大华称用网线连接到收银机,打开称的电源,检查本地连接是否连接上.
第二步设置收银机的本地连接IP为:192.168.0.XXX,,如设置成192.168.0.100,因为大华称的IP是;192.168.0.150,大华称和收
银机要设置在同一个网关,组建成局域网, 如图:
设置好,在收银机,点开始---运行---拼大华称的IP:192.168.0.150,能拼通,说明已经连接上了.
第三步打开上海大华称条码上位机软件,下载称的条码格式和导入标签模板,并下传到称里面如图: “标签”和”系统参数”
点”标签”----下载大华标签模板,如图:
接着下载条码格式,点”系统参数”-----
第四步建立散称商品,打开收银软件的后台管理,进入商品档案,如图: 散称商品,货号必须是五位数,从00001,00002,…开始建立,单位
为千克, 计价方式选择:计重
称---刷新电子称,进去设置电子称,部门号和条码标识必须是:22如图:
设置好电子称,就可以选择商品下载到大华称了,
下载成功后,大华称的电源重启一次,就可以称重商品,打印条码出来了.把商品放置称上,按商品编号,按打印,商品条码标签就打印出来了
如果称打印出来的条码前面两位不是22,直接在称上面操作,改为22.
步骤: 按”功能”接着按39706,按”确认”,按两次"置零"按22,再按确认
散称商品再重新下传一次,然后称电源重启一次...。
