初三物理电压和电阻测试题（含答案）一、选择题1．在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A. 4.8V ，1.2VB. 6V ，1.2VC. 1.2V ，6VD. 1.2V ，4.8V【答案】 A【解析】【解答】解：由图a 可知，电阻R 1与R 2串联，电压表V 1测电源的电压，电压表V 2测电阻R 2两端电压，∵串联电路中总电压等于各分电压之和，且两电压表指针位置相同，∴电压表V 1示数应大于电压表V 2示数，则电压表V 1量程是0～15V ，分度值是0.5V ，电压表示数U=6V ；电压表V 2量程是0～3V ，分度值是0.1V ，电压表示数U 2=1.2V ；∴电阻R 1的电压U 1=U U ﹣2=6V 1.2V=4.8V ﹣．故选A ．【分析】由图a 可知，电阻R 1与R 2串联，电压表V 1测电源的电压，电压表V 2测电阻R 2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出R 1两端的电压．2．在图中所示，电源两端电压保持不变，闭合开关S 后，电路正常工作，过了一会儿灯L 突然变亮，两表示数都变大，则该电路出现的故障可能是（ ）A. 灯L 短路B. 灯L 断路C. 电阻R 断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R短路。

故答案为：D。

【分析】本题考查学生对电路故障的分析能力。

先根据灯泡的亮度变化确定短路还是断路然后根据电表的示数情况来判断电路故障具体位置，是短路还是断路。

3．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3 ， 则U1、U2、U3的关系正确的是（ ）A. U1=U2+U3B. U1=U2=U3C. U1＞U2＞U3D. U3＞U2＞U3【答案】 B【解析】【解答】解：由图可知，两盏灯并联，V1并联在L2两端，所以V1测量L2两端的电压；而V3与L1并联，所以V3测量L1两端的电压；V2直接并联在电源两端，所以V2测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即U=U1=U2=U3 ．故选B．【分析】分析电路结构，明确各电路元件的连接方式，明确各电压表所测电路电压间的关系．4．下列可以用超导材料制成的是（ ）A. 电炉丝B. 电动机的线圈C. 日光灯灯丝D. 电热水器发热体【答案】B【解析】【解答】超导材料在一定条件下电阻为零，所以利用电流的热效应来工作的用电器不能使用超导材料 . 选项A、C、D均不符合题意 . B是利用电流的磁效应，将电能转化为机械能，B符合题意 .故答案为：B .【分析】利用电流的热效应来工作的用电器不能使用超导材料 .5．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（ ）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．6．下列图中，滑动变阻器的接线方法正确的是（ ）A. B. C. D.【答案】D【解析】【解答】解：A、图中接了上面两接线柱，相当于导线，故A错误； B、图中接了下面两接线柱，相当于定值电阻，故B错误；C、图中下面接在了滑动变阻器的腿上，没有接在接线柱上，故C错误；D、图中滑动变阻器按一上一下原则接线，对电路起调节作用，故D正确．故选D．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻，需按一上一下的原则接线．7．材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（ ）A. a的电阻小于b的电阻B. a的电阻等于b的电阻C. a的电阻大于b的电阻D. 无法判断a与b电阻的大小【答案】C【解析】【解答】解：要比较电阻大小需要用到控制变量法．在导体材料、横截面积一定时，导体的电阻大小与长度有关，长度越长，电阻越大；因此a的电阻大于b的电阻． 故选C．【分析】影响电阻大小的因素有：导体的材料、长度和横截面积．8．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（ ）A. 电阻R1短路B. 电阻R1断路C. 电阻R2短路D. 电阻R2断路【答案】C【解析】【解答】A.电阻R1短路 ，电流表的示数增大，电压表的示数减小，A不符合题意；B.电阻R1断路，电流表的示数减小，电压表的示数增大，B不符合题意；C.电阻R2短路 ，电流表、电压表的示数都变大，C符合题意；D.电阻R2断路 ，电流表、电压表的示数都变小，D不符合题意。

在实验过程中，记录下不同输入电压下的输出电压值，并整理成表格形式。
数据记录、结果分析及实验总结
结果分析 根据实验数据，分析电压互感器的工作原理和性能特点。
比较实验数据与理论计算结果的差异，分析误差产生的原因。
数据记录、结果分析及实验总结
实验总结
在实验过程中，学会了电压互感器的接线方法和使用注 意事项。
正确接线方式及检查步骤
01
02
03
04
按照接线图正确连接电压互感 器的一次侧和二次侧线路，确
保接线牢固、接触良好。
检查接线是否正确，无短路或 接地现象。
使用万用表等工具检查电压互 感器二次侧输出电压是否与额
定值相符。
确认无误后，方可通电试运行 。
日常维护保养和故障排除
定期检查电压互感器外观是否完好， 有无异常声响或异味。
特点
具有绝缘性能好、抗干扰 能力强、测量精度高等优 点；但成本较高，且对使 用环境有一定要求。
不同类型比较与选型依据
电磁式与光电式比较
电磁式结构简单、成本低，但存在铁磁饱和现象；光电式绝缘性能好、测量精 度高，但成本较高。
选型依据
根据实际需求和预算进行选择。对于一般应用场合，电磁式电压互感器即可满 足要求；对于高精度测量和特殊应用场合，可选择光电式电压互感器。同时， 还需考虑使用环境、安装条件等因素。
为确保电压互感器在高压环境 下的安全运行，采用油浸式或 干式绝缘结构，以防止绝缘击 穿和漏电现象。
主要技术参数及性能指标
额定电压比
表示一次绕组与二次绕组之间的电压变换关系， 通常以高压侧额定电压与低压侧额定电压的比值 表示。
额定容量
指电压互感器在额定负载下所能承受的最大视在 功率。额定容量的选择需根据电力系统的实际需 求和电压互感器的技术参数进行综合考虑。

专题16 电压电阻【2022年】一、单选题1．（2022·四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）A．油位越高，流过R的电流越大B．R、R0在电路中是并联的C．油位越高，R两端的电压越大D．油量表是由电流表改装而成的2．（2022·四川内江）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（ ）A．B．C．D．3．（2022·湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。

下列说法正确的是（ ）导体代号长度m 横截面积/mm2材料① 1.0 0.2 锰铜② 1.0 0.4 锰铜③0.5 0.4 锰铜④ 1.0 0.4 镍铬合金A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④4．（2022·天津）小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。

其中符合实际且记录正确的是（ ）A．①②B．①④C．③④D．②③5．（2022·湖南怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）A．1L短路B．1L断路C．2L短路D．2L断路6．（2022·四川自贡）如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（ ）A．电流表A的示数一定等于A1的示数B．电流表A的示数一定等于A1示数的2倍C．电压表V的示数一定小于V1的示数D．电压表V的示数一定等于V1的示数7．（2022·浙江台州）某次实验时，电表的接线和指针的位置如图所示，其示数为（ ）A．2.50伏B．12.5伏C．2.50安D．12.5安8．（2022·浙江绍兴）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。

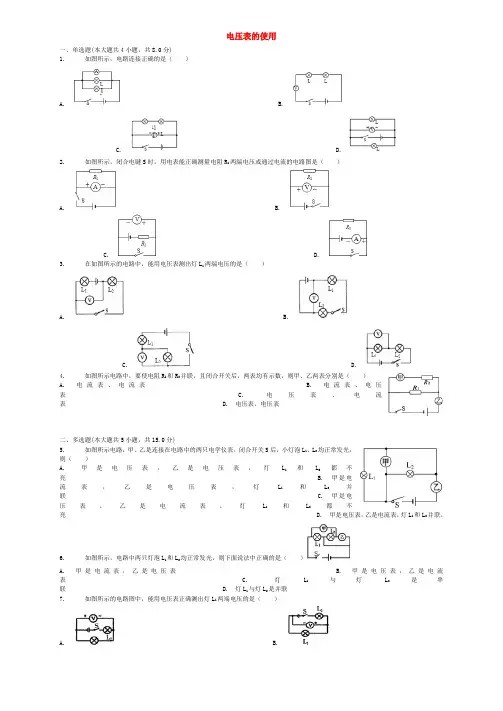

电压表的使用一、单选题(本大题共4小题，共8.0分)1. 如图所示，电路连接正确的是（）A. B.C. D.2. 如图所示，闭合电键S时，用电表能正确测量电阻R1两端电压或通过电流的电路图是（）A. B.C. D.3. 在如图所示的电路中，能用电压表测出灯L1两端电压的是（）A. B.C. D.4. 如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A. 电流表、电流表B. 电流表、电压表 C. 电压表、电流表 D. 电压表、电压表二、多选题(本大题共5小题，共15.0分)5. 如图所示电路，甲、乙是连接在电路中的两只电学仪表，闭合开关S后，小灯泡L1、L2均正常发光，则（）A. 甲是电压表，乙是电压表，灯L1和L2都不亮 B. 甲是电流表，乙是电压表，灯L1和L2并联 C. 甲是电压表，乙是电流表，灯L1和L2都不亮 D. 甲是电压表，乙是电流表，灯L1和L2并联。

6. 如图所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是（）A. 甲是电流表，乙是电压表B. 甲是电压表，乙是电流表C. 灯L1与灯L2是串联D. 灯L1与灯L2是并联7. 如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B.C. D.8. 如图（a）所示的电路中，当开关S闭合后，电路中两灯均正工作，通过的电流是0.1A．电压表V1和V2的示数如图（b）所示，则灯L1、L2的电功率P1、P2是（）A. P1=0.09WB.P1=0.36W C.P2=0.36W D. P2=0.45W9. 右图所示是小明设计的一个简易电子身高测量仪的示意图．其中，电源电压恒为6V，保护电阻R0=20Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计．小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表．若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知（）小聪小英小亮A表示数I/A 0.20 0.15 0.12V表示数U/V 2.0 3.0 3.6身高h/m 1.6A. 电阻棒的总电阻是40Ω B. 小聪的身高是 1.7m，小亮的身高是1.5m C. 小聪的身高是 1.5m，小亮的身高是1.7m D. 从理论上分析，该测量仪的身高测量范围是1.2～1.8m三、填空题(本大题共8小题，共16.0分)10. 一节新干电池的电压为______伏；如图所示，若要将一节干电池正确装入电池盒，应将图（甲）中电池的A端接到图（乙）电池盒的______（选填“B”或“C”）接线柱；若用图（丙）中电压表测一节干电池的电压，电压表应选择______伏的量程．11. 如图所示，在烧杯中加如盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池，观察电压表的接线盒指针偏转可知：铜片是盐水电池的______极，电池的电压为______V。
