习题一
1.简述DSP芯片的要紧特点
DSP的要紧特点有哈佛结构、多总线结构、指令系统的流水线操作、专用的硬件乘法器、特殊的DSP指令、快速的指令周期、硬件配置强。
2.请详细描述冯·诺依曼结构和哈佛结构，并比较它们的不同。
冯·诺依曼结构结构的特点是数据和程序共用总线和存储空间，因此在某一时刻，只能读写程序或只能读写数据。哈佛结构的要紧特点是将程序和数据存储在不同的存储空间，即程序存储器和数据存储器是两个彼此独立的存储器，每一个存储器独立编址，独立访问。
3.简述DSP系统的设计进程
确信DSP系统的性能指标、进行算法优化和模拟、选择DSP芯片和外围芯片、进行硬件电路设计、进行软件设计、进行软硬件综合调试。
4.在进行DSP系统设计时，如何选择适合的DSP芯片？
依照系统运算量的大小、对运算精度的要求、存储器的要求、系统本钱限制和体积等要求选择适合的DSP芯片。
5.TI公司的DSP产品目前有哪三大主流系列？各自的应用领域是什么？
TMS320C2000——主推TMS320C24x和TMS320C28x定点DSP，要紧用于数字化操纵领域；
TMS320C5000——TMS320C54x和TMS320C55x 16位定点DSP，要紧用于通信、便携式应用领域；
TMS320C6000——TMS320C62x和TMS320C64x 32位定点DSP、TMS320C67x 32/64位浮点DSP，要紧用于超高速、大容量实时信号处置的场合，如音视频技术、通信基站。
习题二
1.请描述TMS320C54x的总线结构。
TMS320C54x DSP采纳先进的哈佛结构并具有八组总线，其独立的程序总线和数据总线许诺同时读取指令和操作数，实现高度的并行操作。八组16位总线的功能如下：
程序总线（PB）传送从程序存储器来的指令代码和当即数。
三组数据总线（CB，DB，EB）连接各类元器件，CB和DB总线传送从数据存储器读出的操作数，EB总线传送写入到存储器中的数据。

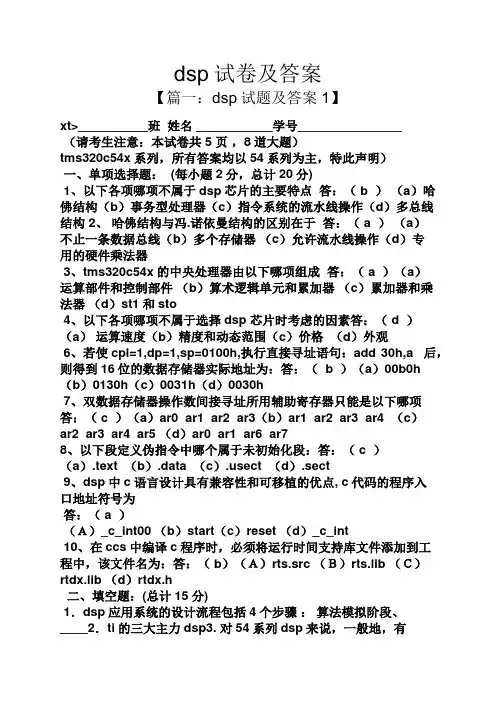

dsp试卷及答案
【篇一：dsp试题及答案1】
xt>__________班 姓名 ___________学号_______________
（请考生注意：本试卷共 5 页 ，8道大题）
tms320c54x系列，所有答案均以54系列为主，特此声明）
一、单项选择题： (每小题2分，总计20分)
1、以下各项哪项不属于dsp芯片的主要特点 答：（ b ） （a）哈佛结构（b）事务型处理器（c）指令系统的流水线操作（d）多总线结构 2、 哈佛结构与冯.诺依曼结构的区别在于 答：（ a ） （a）不止一条数据总线（b）多个存储器 （c）允许流水线操作（d）专用的硬件乘法器
3、tms320c54x的中央处理器由以下哪项组成 答：（ a ）（a）运算部件和控制部件 （b）算术逻辑单元和累加器 （c）累加器和乘法器 （d）st1和sto
4、以下各项哪项不属于选择dsp 芯片时考虑的因素答：（ d ）
（a） 运算速度（b）精度和动态范围（c）价格 （d）外观
6、若使cpl=1,dp=1,sp=0100h,执行直接寻址语句：add 30h,a 后，则得到16位的数据存储器实际地址为：答：（ b ）（a）00b0h
（b）0130h（c）0031h（d）0030h
7、双数据存储器操作数间接寻址所用辅助寄存器只能是以下哪项
答：（ c ）（a）ar0 ar1 ar2 ar3（b）ar1 ar2 ar3 ar4 （c）ar2 ar3 ar4 ar5 （d）ar0 ar1 ar6 ar7
8、以下段定义伪指令中哪个属于未初始化段：答：（ c ）
（a）.text （b）.data （c）.usect （d）.sect
9、dsp中c语言设计具有兼容性和可移植的优点, c代码的程序入口地址符号为
答：（ a ）
（Ａ）_c_int00 （b）start（c）reset （d）_c_int
DSP常见问题解答
如何选择外部时钟？
DSP的内部指令周期较高，外部晶振的主频不够，因此DSP大多数片内均有PLL。但每个系列不尽相同。
1)TMS320C2000系列：
TMS320C20x：PLL可以÷2，×1，×2和×4，因此外部时钟可以为5MHz－40MHz。
TMS320F240：PLL可以÷2，×1，×1.5，×2，×2.5，×3，×4，×4.5，×5和×9，因此外部时钟可以为2.22MHz－40MHz。
TMS320F241/C242/F243：PLL可以×4，因此外部时钟为5MHz。
TMS320LF24xx：PLL可以由RC调节，因此外部时钟为4MHz－20MHz。
TMS320LF24xxA：PLL可以由RC调节，因此外部时钟为4MHz－20MHz。
2)TMS320C3x系列：
TMS320C3x：没有PLL，因此外部主频为工作频率的2倍。
TMS320VC33：PLL可以÷2，×1，×5，因此外部主频可以为12MHz－100MHz。
3)TMS320C5000系列：
TMS320VC54xx：PLL可以÷4，÷2，×1-32，因此外部主频可以为0.625MHz－50MHz。
TMS320VC55xx：PLL可以÷4，÷2，×1-32，因此外部主频可以为6.25MHz－300MHz。 4)TMS320C6000系列：
TMS320C62xx：PLL可以×1，×4，×6，×7，×8，×9，×10和×11，因此外部主频可以为11.8MHz－300MHz。
TMS320C67xx：PLL可以×1和×4，因此外部主频可以为12.5MHz－230MHz。
TMS320C64xx：PLL可以×1，×6和×12，因此外部主频可以为30MHz－720MHz
软件等待的如何使用？
DSP的指令周期较快，访问慢速存储器或外设时需加入等待。等待分硬件等待和软件等待，每一个系列的等待不完全相同。
DSP技术知识要点(电信)
CHAP1
1、冯、诺依曼结构和哈佛结构的特点
冯、诺依曼结构：该结构采用单存储空间，即程序指令和数据共用一个存储空间，使用单一的地址和数据总线，取指令和取操作数都是通过一条总线分时进行。当进行高速运算时，不但不能同时进行取指令和取操作数，而且还会造成数据传输通道的瓶颈现象，其工作速度较慢。
哈佛结构：该结构采用双存储空间，程序存储器和数据存储器分开，有各自独立的程序总线和数据总线，可独立编址和独立访问，可对程序和数据进行独立传输，使取指令操作、指令执行操作、数据吞吐并行完成，大大地提高了数据处理能力和指令的执行速度，非常适合于实时的数字信号处理。
2、DSP芯片的特点（为何适合数据密集型应用）
采用哈佛结构；采用多总线结构；采用流水线技术；配有专用的硬件乘法-累加器；快速的指令周期
3、定点DSP芯片和浮点DSP芯片的区别及应用特点
若数据以定点格式工作的——定点DSP芯片。
若数据以浮点格式工作的——浮点DSP芯片。
浮点DSP芯片，精度高、动态范围大，产品相对较少，复杂成本高。但不必考虑溢出的问题。用在精度要求较高的场合。
4、定点DSP的表示（Qm.n，精度和范围与m、n的关系）及其格式转换
（1）数的总字长：m+n+1
1位符号位：最高位是符号位，0代表正数，1代表负数
m表示数的2的补码的整数部分的位数
n表示数的2的补码的小数部分的位数
正数：补码=原码
负数：补码=原码取反＋1
（2）m越小，n就越大，则数值范围越小，但精度越高；
m越大，n就越小，则数值范围越大，但精度越低。 （3）
十进制转换成Qm.n形式:
先将数乘以2^n 变成整数，再将整数转换成相应的Qm.n形式
不同Qm.n形式之间的转换:
不同Qm.n形式的数进行加减运算时，通常将动态范围小的数据格式转换成动态范围大的数据格式。即n大的数据格式向n小的数据格式转换。
方法：将n 大的数向右移相差的位数，这时原数低位被移出，高位则进行符号扩展。
