电气常用仪器仪表
第一节电工仪表概述电工仪表是用于测量电压、电流、电能、电功率等电量和电阻、电感、电容等电路参数的仪表，在电气设备安全、经济、合理运行的监测与故障检修中起着十分重要的作用。电工仪表的结构性能及使用方法会影响电工测量的精确度，电工必须能合理选用电工仪表，而且要了解常用电工仪表的基本工作原理及使用方法。
―、电工仪表的分类及符号
常用电工仪表有：直读指示仪表，它把电量直接转换成指针偏转角，如指针式万用表；比较仪表，它与标准器比较，并读取二者比值，如直流电桥；它显示二个相关量的变化关系，如示波器；数字仪表，它把模拟量转换成数字量直接显示，如数字万用表。常用电工仪表按其结构特点及工作原理分类：有磁电式、电磁式、电动式、感应式、整流式、静电式和数字式等。
为了表示常用电工仪表的技术性能，在电工仪表的表盘上有许多符号，如被测量单位的符号、工作原理符号、电流种类符号、准确度等级符号、工作位置符号和绝缘强度符号等。
以1T1-A型交流电流表为例，其表盘左下角符号：1为电流种类符号，~为交流；2是仪表工作原理符号，图示符号为电磁式；3为防外磁场等级符号，为皿级；4是绝缘强度等级符号，仪表绝缘可经受2KV1min耐压试验；5表示B组仪表；6为工作位置符号，丄表示盘面应位于垂直方向；7是仪表准确度等级1.5。
所以测量结果的精确度,不仅与仪表的准确度等级有关,而且与它的量程也有关。因此，通常选择量程时应尽可能使读数占满刻度三分之二以上。
第二节万用表
万用表是一种多功能、多量程的便携式电工仪表，一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。所以万用表是电工精心整理
必备的仪表之一。万用表可分为指针式万用表和数字式万用表。
一、指针式万用表的结构和工作原理
1．指针式万用表的结构指针式万用表的型式很多,但基本结构是类似的。指针式万用表的结构主要由表头、转换开关、测量线路、面板等组成。表头采用高灵敏度的磁电式机构，是测量的显示装置；转换开关用来选择被测电量的种类和量程；测量线路将不同性质和大小的被测电量转换为表头所能接受的直流电流。
电子行业电子实验设备清单1
1. 示波器 (Oscilloscope)
• 示波器是电子行业中常用的仪器，用于测量和显示电信号的波形。
• 示波器能够精确地测量电压、电流和频率等参数，是电子实验中必备的设备之一。
• 示波器通常具有多通道、高带宽和高采样率等特点，可用于调试电路、分析信号和故障排除。 2. 信号发生器 (Signal Generator)
• 信号发生器是一种能够产生各种类型的电信号的仪器。
• 信号发生器常用于测试电路的频率响应、幅度响应和相位响应等。
• 信号发生器通常具有可调频率范围、可调幅度和可调波形等功能，可以模拟各种信号源。
3. 频谱分析仪 (Spectrum Analyzer)
• 频谱分析仪用于测量和分析信号的频谱特性。 • 频谱分析仪能够将信号按照频率分解，并以图形方式显示频谱分布。
• 频谱分析仪常用于测试无线通信系统的频率谱密度、信号幅度和噪声等。
4. 逻辑分析仪 (Logic Analyzer)
• 逻辑分析仪用于监测和分析数字信号的时序关系。
• 逻辑分析仪能够捕获和显示多个信号通道之间的时序关系，帮助工程师分析和调试数字系统。 • 逻辑分析仪通常具有高速采样速率、多通道输入和先进的触发功能等特点。
5. 万用表 (Multimeter)
• 万用表是测量电流、电压和电阻等基本电学参数的仪器。
• 万用表常用于电路的测量、电路的组装和故障排除等操作。
• 万用表通常具有直流和交流电压测量、电流测量和电阻测量等功能。 6. 电源 (Power Supply)
• 电源用于向电路提供所需的电能。
• 电源通常具有可调输出电压和可调输出电流的功能，可以满足不同电路的电源要求。
• 在电子实验中，稳定可靠的电源是保证实验准确性的关键。
7. 热敏电阻测试仪 (Thermistor Tester)
• 热敏电阻测试仪用于测试热敏电阻的参数和性能。 • 热敏电阻测试仪能够快速测量热敏电阻的电阻值和温度响应。
YUYD低压电工作业安全实训装置
集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
YUY-DX06低压电工作业安全实训装置
低压电工作业安全实训装置集电工工具，电工仪表、电工安全培训、电工实训操作操作为一体，可进行电工综合知识培训。装置主要有以下部分组成：
1）电工仪表：主要有万用表、兆欧表、接地电阻测试仪
2）电工安全培训： 电工安全标示，电工操作规范、灭火器的使用、触电急救。
3）电工工具：钢丝钳、尖嘴钳、螺丝刀、绝缘胶布。（标红学校自配）
4）低压电工作业安全实训装置，主要有实训模块、实验台、实训桌组成，可完成电工实训操作培训要求。
低压电工作业安全实训装置
一、概述
低压电工作业安全实训装置吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练，是各大中专院校职业院校实验实训室建设的最佳选择。
主要技术参数：
1、输入电压：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜3kVA？
4、外形尺寸：详见后参考图
5、安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤）、过压保护、过流保护、过载保护等措施
实训桌：
外形尺寸：详见后参考图
结构：采用壁厚的优质铝合金结构，模具化加工，金属表面经经酸洗、磷化等化学防锈处理后高高压静电均匀喷涂环氧树脂粉末（90um），具有耐高温、抗腐蚀功能。装有四个万向调节转动轮子，并装有刹车系统。

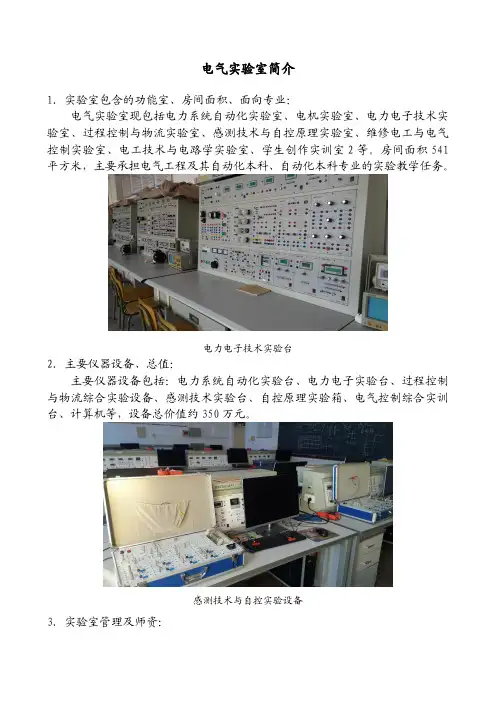

电气实验室简介
1.实验室包含的功能室、房间面积、面向专业：
电气实验室现包括电力系统自动化实验室、电机实验室、电力电子技术实
验室、过程控制与物流实验室、感测技术与自控原理实验室、维修电工与电气
控制实验室、电工技术与电路学实验室、学生创作实训室2等。房间面积541平方米，主要承担电气工程及其自动化本科、自动化本科专业的实验教学任务。
电力电子技术实验台2.主要仪器设备、总值：
主要仪器设备包括：电力系统自动化实验台、电力电子实验台、过程控制
与物流综合实验设备、感测技术实验台、自控原理实验箱、电气控制综合实训
台、计算机等，设备总价值约350万元。
感测技术与自控实验设备
3.实验室管理及师资：本实验室设实验室主任1人，专兼职实验实习指导教师12人，其中副教授
3人，研究员1人，实验师2人、讲师6人。
4.主要承担的课程及实验项目：
1)《电力工程基础》：无调节励磁时功率特性及功率极限的测定；手动调节
励磁时功率特性和功率极限的测定实验项目。
2)《电力系统远程监控》：同步发电机准同期并列实验；同步发电机励磁
控制实验等项目。
3)《电机学》：三相变压器的参数测定；三相心式变压器特性测试；直流发
电机试验；三相绕线式异步电动机的参数测定；三相绕线式异步电动机的
起动与调速；三相同步发电机与电网并联运行等实验项目。
4)《电力电子学》：单相全桥整流电路；三相全桥整流电路；同步信号为锯
齿波的晶闸管触发电路；单相交流调压电路等实验项目。
5)《电力拖动控制系统》：直流调速系统认识及主要单元调试；不可逆单闭
环直流调速系统静特性的研究；转速、电流双闭环可逆直流脉宽调速系统
静特性的研究；异步电动机SPWM与电压空间矢量变频调速系统特性的研究
等实验项目。
6)《自动控制原理》：一阶系统阶跃响应；二阶系统阶跃响应：高阶系统阶
跃响应等实验项目。
7)《电气测试技术》：压力测量实验（半桥单臂、双臂和全桥）；位移实验
（电容式、霍尔式、电涡流、光纤、超声波传感器）；转速实验（霍尔转速、
