高频电子电路第一章习题与答案 (一) 填空题 1、语音信号的频率范围为 ，图象信号的频率范围为 ，音频信号的频率范围为 。 （答案：300~3400Hz；0~6MHz；20Hz~20kHz） 2、无线电发送设备中常用的高频电路有 、 、 、 。 （答案：振荡器、调制电路、高频放大器、高频功率放大器） 3、无线电接收设备中常用的高频电路有 、 、 、 。 （答案：高频放大器、解调器、混频器；振荡器） 4、通信系统的组成： 、 、 、 、 。 （答案：信号源、发送设备、传输信道、接收设备、终端） 5、在接收设备中，检波器的作用是 。 （答案：还原调制信号） 6、有线通信的传输信道是 ，无线通信的传输信道是 。 （答案：电缆；自由空间） 7、调制是用音频信号控制载波的 、 、 。 （答案：振幅；频率；相位） 8、无线电波传播速度固定不变，频率越高，波长 ；频率 ；波长越长。 （答案：越短；越低） （二）选择题 1、下列表达式正确的是 。 A）低频信号可直接从天线有效地辐射。 B）低频信号必须转载到高频信号上才能从天线有效地辐射。 C）高频信号及低频信号都不能从天线上有效地辐射。 D）高频信号及低频信号都能从天线上有效地辐射。 （答案：B） 2、为了有效地发射电磁波，天线尺寸必须与 相比拟。 A）辐射信号的波长。 B）辐射信号的频率。 C）辐射信号的振幅。 D）辐射信号的相位。 （答案：A） 3、电视、调频广播和移动通信均属 通信。 A）超短波 B）短波 C）中波 D）微波 （答案：A） （三）问答题 1、画出通信系统的一般模型框图。

2、画出用正弦波进行调幅时已调波的波形。

3、画出用方波进行调幅时已调波的波形。 第二章 谐振回路的基本特性 （一） 填空题 1、LC选频网络的作用是 。 （答案：从输入信号中选出有用频率的信号抑制干扰的频率的信号） 2、LC选频网络的电路形式是 。 （答案：串联回路和并联回路） 3、在接收机的输入回路中，靠改变 进行选台。 （答案：可变电容器电容量） 4、单位谐振曲线指 。 （答案：任意频率下的回路电流I与谐振时回路电流I0之比） 5、LC串联谐振电路Q值下降，单位谐振曲线 ，回路选择性 。 （答案：平坦；差） 6、通频带BW0.7是指 。

（答案：单位谐振曲线≥所对应的频率范围） 7、LC串联谐振回路Q值下降，频带 ，选择性 。 （答案：增宽；变差） 8、距形系数Kr 0.1定义为单位谐振曲线f值下降到 时的频带范围与通频带之比。 （答案：0.1） 9、理想谐振回路Kr 0.1 ，实际回路中Kr 0.1 ，其值越 越好。 （答案：等于1；大于1；小） 10、LC并联谐振回路谐振时，阻抗为 。 （答案：最大且为纯电阻） 11、LC并联谐振回路，当f=f0即谐振时回路阻抗最 且为 ，失谐时阻抗变 ，当ff0是呈 。 （答案：大；纯电阻；小；感性；容性） 12、电容分压耦合联接方式可通过改变 的数值来实现阻抗变换。 （答案：分压电容） 13、强耦合η>1，当η越大，谐振曲线两峰间距离越 。 （答案：宽） 14、强耦合时，耦合回路η越接近1时，谐振曲线顶部较宽且平坦，较接近理想 ，通频带较 ，选择性较 。 （答案：距形系数；宽；好） 15、LC并联谐振回路，谐振时并联回路阻抗 。 （答案：最大） （二） 选择题 1、LC串联谐振回路发生谐振时，回路阻抗为 ，回路总阻抗为 ， 回路电流达到 。 A）最大值 B）最小值 C）零 D）不能确定 （答案：C；B；A） 2、串联谐振曲线是 之间的关系。 A）回路电流I与谐振时回路电流I0 B）回路电流幅值与信号电压频率 C）回路电压幅值与信号电流频率 D）谐振时回路电流I0与信号电压频率 （答案：B） 3、单回路通频带BW0.7与回路Q值成 ，与谐振频率成 。 A) 正比 B) 反比 C) 无关 (答案：B；A) 4、并联谐振回路谐振时，电纳为 ，回路总导纳为 。 A) 最大值 B) 最小值 C) 零 D) 不能确定 (答案：C；B) 5、LC串联回路谐振时阻抗阻抗最 ，且为纯电阻，失谐时阻抗变，当f0

呈 ，当f>f0呈 。

A)容性 B)感性 C)大 D) 小 (答案：D；C；A；B) 6、耦合回路临界耦合时η ；强耦合时η ；弱耦合时η 。A)大于1 B)等于1 C)小于1 D)不等于1 (答案：B；A；C)) 7、强耦合时，耦合回路η越大，谐振 曲线在谐振频率处的凹陷 。 A) 越大 B)越小 C) 不出现 (答案：A) 8、LC组成一个串联谐振回路，谐振时串联回路阻抗 。 A) 最大 B)最小 C)无法估计 (答案：B) (三)判断题 1、LC串联谐振回路的谐振频率除了与L、C有关外，还与回路的损耗电阻r有关。 （ ） （答案：错；分析：只与L 、C有关） 2、LC 串联谐振回路的空载品质因素除了与L 、C有关外，还与回路的负载电阻RL有关。 （ ） （答案：错；分析：与L、C有关外，还与回路的损耗电阻r有关） 3、LC串联谐振回路谐振时，谐振电流最大，失谐越严重，谐振电流越小。（ ） （答案：对） 4、谐振回路Q值越高，谐振曲线就越尖锐，选择性就越好，而通频带越宽。（ ） （答案：错；通频带就越窄） 5、并联谐振回路的单位谐振曲线与串联谐振回路不相同。 （ ） (答案：错；并联谐振回路的单位谐振曲线与串联谐振回路相同) 6、传、并联谐振回路等效互换后的Q值不变。 （ ） （答案：对） （四） 问答题 1、串联谐振回路的f0=2MHz，C=100pF，谐振时r =20Ω，求：L和Q0以及BW0.7?

答：串联谐振回路的频率为f0=

L===63×10-6H=63μH 品质因素为 Q0===40 回路通频带为 BW0.7===50×103Hz=50kHz 2、并联谐振回路的f0=10MHz，L=1μH，Q0=100,求谐振电阻R0、谐振电导G0和电容C。 答：Q0===100

G0===0.16×10-3s=0.16ms R0===6.25kΩ f0= C===250×10-12F=250pF 2、解决小信号选频放大器通频带与选择性之间矛盾的途径有哪些？ 答：（1）增大零频增益（如增加级数），可以在选择性保证的前提下加宽通频带。 （2）采用双耦合调谐回路。 （3）采用既有较好选择性又有较宽通频带的选频网络，如声表面波滤波器。

第三章《高频小信号放大器》习题与答案

（一） 填空题 1、高频放大器按照输入信号的大小可分为 放大器和 放大器。 （答案：小信号；大信号） 2、高频放大器按负载形式分为 放大器和 放大器。 （答案：调谐；非调谐） 3、小信号调谐放大器应用于超外差接收机的 部分和 部分，它们的负载形式分别为 调谐和 调谐。 （答案：高频放大；中频放大；可变；固定） 4、选择性指 。 （答案：从各种不同频率的信号中选出有用信号抑制干扰信号的能力） 5、衡量选择性的指标有 和 。 （答案：距形系数；抑制比） 6、实际谐振曲线偏离理想谐振曲线的程度，用 表示。 （答案：距形系数） 7、放大器的噪声系数NF是指： ，理想的噪声系数NF= ，一般情况NF 。 （答案：放大器输入信噪比与输出信噪比的比值；1；>1） 8、小信号调谐放大器当工作频率等于回路的谐振频率时，电压增益 ，当工作频率偏离谐振频率时，电压增益 。 （答案：最大；减小） 9、小信号调谐放大器单调谐回路选择性 ，体现在 。 （答案：差；谐振曲线与距形相差较远） 10、小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的 倍。

（答案：） 11、小信号调谐放大器的主要技术指标有 ， ， ， ， 。 （答案：增益；通频带；选择性；工作稳定性；噪声系数） 12、调谐放大器主要由 和 组成。 （答案：晶体管；调谐回路） 13、双调谐回路放大器，谐振曲线在η>1时，会出现 现象。 （答案：谐振曲线顶部凹陷） （二） 选择题 1、在电路参数相同的情况下，双调谐回路放大器的最大电压增益与单调谐回路比较 。 A）增大 B）减小 C）相同 D）无法比较 （答案：C） 2、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较 。 A）增大 B）减小 C）相同 D）无法比较 （答案：A） 3、在电路参数相同的情况下，双调谐回路放大器的选择性与单调谐回路放大器的选择性相比较 。 A）好 B）坏 C）相同 D）无法比较 （答案：A） 4、双调谐回路小信号调谐放大器的性能比单调谐回路放大器优越，主要在于 。 A）前者的电压增益高 B）前者的选择性好 C）前者的电路稳定性好 D）前者具有较宽的通频带，且选择性好 （答案：D） 5、小信号调谐放大器的距形系数为 ，理想时为 。 A）大于1 B）小于1 C）等于1 （答案：A；C） （三） 判断题 1、双调谐回路放大器在弱耦合状态下，其谐振特性曲线会出现双峰。 （ ） （答案：错；分析：强耦合状态下才会出现双峰） 2、选择性是指放大器从各种不同频率的信号中选出有用信号，抑制干扰信号的能力。 （ ） （答案：对） 3、调谐放大器的通频带只与回路的有载品质因素有关。 （ ） （答案：错；分析：还与谐振频率有关） 4、小信号调谐放大器单调谐回路的选择性比双调谐回路的选择性好。（ ）

合集下载

高频电子线路(胡宴如耿苏燕主编)_2009.1.1版_高频习题答案

高频电子线路(胡宴如耿苏燕主编)_2009.1.1版_高频习题答案

高频电子线路(胡宴如耿苏燕主编)习题解答目录第2章小信号选频放大器 1 第3章谐振功率放大器 4 第4章正弦波振荡器10 第5章振幅调制、振幅解调与混频电路22 第6章角度调制与解调电路38 第7章反馈控制电路49第2章 小信号选频放大器2.1 已知并联谐振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻p R 及通频带0.7BW 。

[解] 90-612110.035610Hz 35.6MHz 2π2π102010f LCH F-===⨯=⨯⨯6312640.71010022.4k 22.361022.36k 201035.610Hz35.610Hz 356kH z100p HR Q Ff BW Q ρρ--===Ω=⨯Ω=Ω⨯⨯===⨯=2.2 并联谐振回路如图P2.2所示，已知：300pF,390μH,100,C L Q ===信号源内阻s 100k ,R =Ω负载电阻L 200k ,R =Ω求该回路的谐振频率、谐振电阻、通频带。

[解] 011465kHz 2π2π390μH 300PFf LC≈==⨯0.70390μH100114kΩ300P F////100k Ω//114.k Ω//200k Ω=42k Ω42kΩ42kΩ371.14k Ω390μH /300 P F/465k H z /37=12.6k H zp e s pLee e R Q R R RR R Q BW f Q ρρ===========2.3 已知并联谐振回路的00.710MHz,C=50pF,150kHz,f BW ==求回路的L 和Q 以及600kHz f ∆=时电压衰减倍数。

如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻? [解] 6262120115105μH (2π)(2π1010)5010L H f C --===⨯=⨯⨯⨯⨯ 6030.7101066.715010f Q BW ⨯===⨯ 2236022*********.78.11010p oU f Q f U ∙∙⎛⎫⎛⎫∆⨯⨯=+=+= ⎪ ⎪⨯⎝⎭⎝⎭ 当0.7300kHz BW =时6030.746120101033.33001033.31.061010.6k 2π2π10105010e e e ef Q BW Q R Q f C ρ-⨯===⨯====⨯Ω=Ω⨯⨯⨯⨯而471266.72.131021.2k 2π105010p R Q ρ-===⨯Ω=Ω⨯⨯⨯由于,pepRRRR R=+所以可得10.6k21.2k21.2k21.2k10.6ke pp eR RRR RΩ⨯Ω===Ω-Ω-Ω2.4并联回路如图P2.4所示,已知：360pF,C=1280μH,L==100,Q250μH,L= 12=/10,n N N=L1kR=Ω。

高频电子线路课后答案(胡宴如)

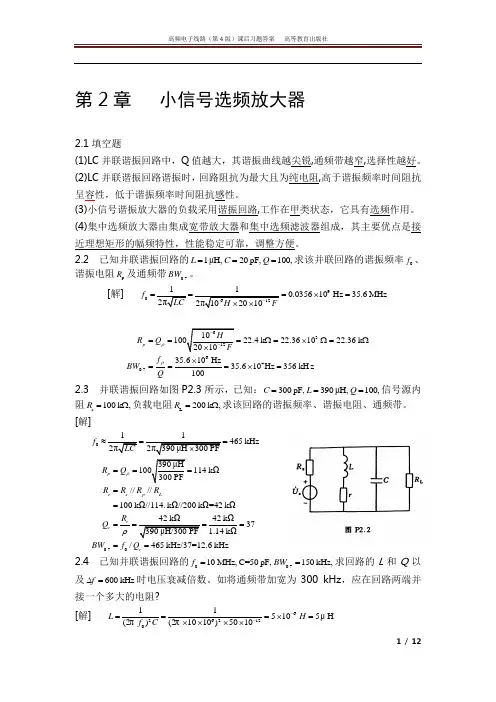

高频电子线路课后答案(胡宴如)
