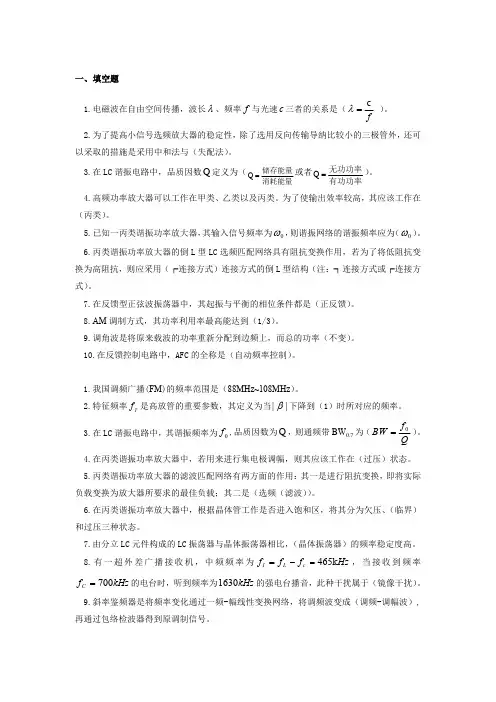

高频电子线路复习例题第一章绪论一、填空题1．无线通信系统一般由信号源、__________、__________、___________、输出变换器五部分组成。
2．人耳能听到的声音的频率约在__________到__________的范围内。
（20HZ、20KHZ ）3．调制有_________、__________、_________三种方式。
（调幅、调频、调相）4．无线电波在空间的传播方式有________、_________、__________三种。
（地波、天波、直线波）二、简答或作图题1．画出无线通信调幅发射机原理框图，并说明各部分的作用，同时画出波形示意图和频谱示意图。
2. 画出超外差接收机方框图，并说明各部分的作用，同时画出波形示意图和频谱示意图。
3．在接收设备中，检波器的作用是什么？试画出检波器前后的信号波形。
4. 通信系统由哪些部分组成？各组成部分的作用是什么？答：通信系统由输入、输出变换器，发送、接收设备以及信道组成。
输入变换器将要传递的声音或图像消息变换为电信号（基带信号）；发送设备将基带信号经过调制等处理，并使其具有足够的发射功率，再送入信道实现信号的有效传输；信道是信号传输的通道；接收设备用来恢复原始基带信号；输出变换器将经过处理的基带信号重新恢复为原始的声音或图像。

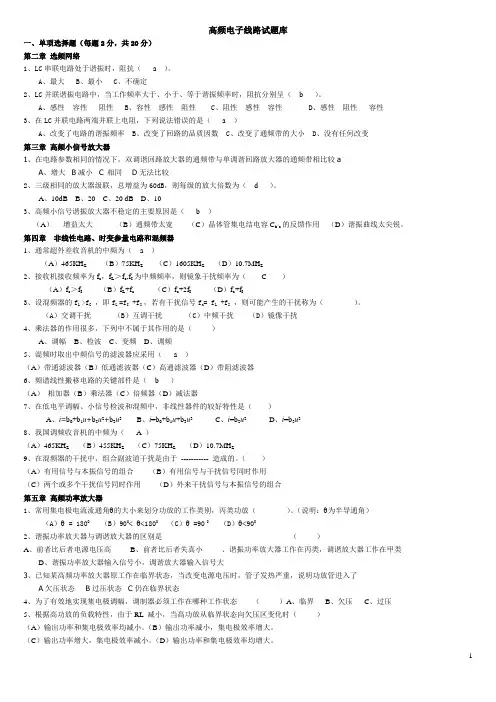

第三章选频网络1、串联谐振和并联谐振的特征，以及失谐时表现出的特性。
如：LC回路并联谐振时，回路_阻抗___最大，且为纯__电阻__。
当所加信号频率高于并联谐振回路谐振频率时，回路失谐，此时，回路呈容性，电流超前电压。
2、由于信号源内阻或负载电阻的影响，将使谐振回路的品质因数Q ，选频特性 ，通频带 。
3、课后题 3.54、课后题 3.65、课后题 3.76、课后题 3.97、课后题 3.13 有一耦合回路如图，已知试求：1）回路参数L1、L2、C1、C2和M ； 2）图中a 、b 两端的等效谐振阻抗ZP ； 3）初级回路的等效品质因数Q1’； 4）回路的通频带BW ；解：由已知条件可知两个回路的参数是全同的，即L1=L2，C1=C2，Q1=Q2 ； 1）由 得：又由于发生临界耦合时 因此2）由于发生了临界耦合，所以R f1=R 1=20Ω 此时ab 两端的等效L 0ωρ=pF F LC C H H L L 15910159)102(11159102100062620216021=⨯⨯⨯====⨯===-πωμπωρ2120)(R R M =ωHH R R M μπω18.32020102116210=⨯⨯==)1000(22ρ1,20,¸1,121210201=Ω==Ω====ηρρR R K MHz f f谐振阻抗为纯阻，即3)初级回路的等效品质因数为4)初级回路本身的品质因数为因此可得出通频带为 ：8.图2-18所示电路为一等效电路，其中L =0.8uH,Q 0=100,C =5pF,C 1 =20pF,C 2=20pF,R =10k Ω,R L =5k Ω，试计算回路的谐振频率、谐振电阻。
