【物理】合肥市育英中学九年级上册期末精选试卷检测题 一、初三物理 电流和电路 易错压轴题（难） 1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．

（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________． （2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线） （___________） （3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．

【答案】短路 电流表A2被烧坏 在并联电路中，干路电流大于支路电流

【解析】 【分析】 【详解】 （1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏． （2）改正电路如图：

（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结

论是：在并联电路中，干路电流大于支路电流． 【点睛】 电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法． 2．在“用伏安法测电阻”的实验中： （1）实验原理是_______________________。 （2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）

（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。测待测电阻RX的值，请用给定的器材（可不用完）按下列要求完成实验： ①、在上右图的虚线框内画出你设计的电路图（____）

②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）

a___________________________________________________. b___________________________________________________. ③、RX的数学表达式为：RX=_________________（用所测量的物理量及相应的符号表

示）。

【答案】URI

闭合S1断开S2，读出电流表A的示数I0 闭合

S2断开S1，读出电流表A的示数IX 00xxxRIRUII 【解析】 【详解】

第一空．在“用伏安法测电阻”的实验中，用到的实验原理是URI ； 第二空．本题主要确定电流表的量程和滑动变阻器的接线柱：电源由2节干电池组成，电压为3V，未知电阻大于5Ω，根据欧姆定律求出电流为3V=0.6A5ΩUIR ，确定电流表的量程为0~0.6A。滑动变阻器有四个接线柱，应遵循一上一下接入电路，如下图

； 第三空． R0与Rx并联，电流表在干路上，各支路上各有一个开关控制。首先闭合Rx支路开关，测电流Ix，断开Rx支路开关，再闭合R0支路开关，测电流I0如图：

； 第四空．闭合S1断开S2，读出电流表A的示数I0，则可得电源电压为00UIR ； 第五空．闭合S2断开S1，读出电流表A的示数IX，则可得xxRUI ；

第六空．由操作步骤a，b可得00xxxRIRUII。

3．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相

等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s时测得实验数据如下表：

离渠中心线距离r/m 0．1 0．20 0．40 0．60 0．80 1．00

乒乓球移动距离S/m 1．00 0．96 0．84 0．64 0．38 几乎为0

水流速度／m·s-1 0．200 0．192 0．168 0．128 0．076 几乎为0

（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________． （2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________． （3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________PC． （4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线 ab电流为0.6A，请分析通过导线cd的电流大小及方向． 【答案】（1）越小；（2）22220.20.20.21/rrmsmm01rm；（3）<；（4）0.46； 若①当ab中的电流是从a到b时，电路图如图所示：

此时，Icd=0.6A+0.46A=1.04A，电流方向是从d到c； ②当ab中的电流是从b到a时，电路图如图所示：

此时，Icd=0.6A-0.46A=0.14A，电流方向是从c到d. 【解析】 试题分析：（1）观察实验记录数据可知，离渠中心线距离r越大，水流速度v越小；

（2）观察乙表可知，速度22220.20.20.21/rrvmsmm； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为BAvv，所以BApp； （4）电流表使用的是0-0.6A的量程，分度值是0.02A，因此电流表的示数为0.46A； 若Iab=0.6A时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此， 若①当ab中的电流是从a到b时，电路图如图所示：

此时，Icd=0.6A+0.46A=1.04A，电流方向是从d到c； ②当ab中的电流是从b到a时，电路图如图所示： 此时，Icd=0.6A-0.46A=0.14A，电流方向是从c到d. 考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.

4．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：

电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、 “20Ω 1A”)，导线若干．

（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；

（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端． （3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是 ____________________．

（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．

（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W． （6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变______(选填“快”或“慢”)．

【答案】图略（电流表接0—0.6A的量程）“20Ω 1A”右R短路（或电压表断路）F控制定值电阻两端的电压为2.5V不变0.5快 【解析】（1）根据电路图，连接实物电路，如图右所示： （2）当20Ω的电阻接入电路时，电路电流I=UR/R=2.5V/20Ω=0.125A，此时滑动变阻器两端电

压U滑 =U-UR =4.5V-2.5V=2V，滑动变阻器接入电路的阻值R=U

滑

/I=2V/0.125A=16Ω，则应选规格为“20Ω

1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端； （3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路； （4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F端滑动，使电压表的示数保持2.5V不变； （5）电流表的读数为：I=0.2A，则P=UI=2.5V×0.2A=0.5W； （6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R换为电动机，则当滑片P向左滑动时，它的转速将变快

5．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：

序号 甲电荷的电 荷量1/Cq 乙电荷的电 荷量2

/Cq

甲、乙两电荷之 间的距离/mr 甲乙两电荷之间的 相互作用力/NF

1 8110 8210 0．3

5210

2 8110 8110 0．3

5110

3 8310

8210 0．1 55410

4 8310 8210 0．2 513.510

5 8210 8110 0．2 54.510

6 8410 8310 0．3

（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。将表格填写完整______ 。 （2）如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，甲球带正电荷，电荷量为

合集下载

2022-2023学年安徽省各地九年级物理期末试题汇总——欧姆定律实验、计算题(含答案)

2022-2023学年安徽省各地九年级物理期末试题汇总——欧姆定律实验、计算题(含答案)

2022-2023学年安徽省各地九年级物理期末试题汇总—欧姆定律实验、计算题1．（2022·安徽合肥·九年级期末）在探究电阻一定时电流与电压关系的实验中，小兰同学把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图甲所示的电路。

请继续完成实验：（1）闭合开关前，检查电路。

小兰发现有接线错误，且只需要改接一根导线就可以，请在接错的导线上打“×”并画线把它改到正确的位置上_______。

（2）之后，小兰测得的实验数据如表所示。

请在图乙的坐标系中制定标度，把表中数据在坐标系中描点，画出电流与电压的关系图线______，得到电阻一定时电流与电压的关系。

数据序123456号电压0.40.8 1.2 1.6 2.0 2.4U/V电流I/A0.070.150.220.240.360.44（3）从描点得到的图中可以看出，有一组数据是明显错误的。

这组数据序号是_______。

2．（2022·安徽·桐城实验中学九年级期末）如图甲所示在做“用伏安法测电阻”的实验中，实验器材有：两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。

（1）闭合开关，无论怎样移动滑片P ，发现电压表无示数，电流表有示数，其原因可能是________（选填“R 断路”“R 短路”“x R 断路”或“x R 短路”）。

（2）排除故障后，当电压表示数为2.2V 时，电流表示数如图乙所示，x R 的阻值是________Ω（结果保留1位小数）。

（3）某小组的同学分别读取电压表和电流表的示数为0U 、0I ，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻x R 的阻值，其表达式x R =________。

3．（2022·安徽·六安市汇文中学九年级期末）如图乙所示的是做“用伏安法测量电阻R 0的阻值”的实验时所连接的部分电路。

（1）若闭合开关S 前，电流表示数如图甲所示，则出现此现象的原因是________；（2）如考虑到电表的内阻对实验的影响，则图乙所示的测量方法会使电阻R 的测量值________（选填“偏大”、“偏小”或“没有变”）（3）若电压表坏了，又没有新的电表，再给你一个电阻箱，用如图丙所示的电路想测定未知电阻R x 的阻值。

2022-2023学年安徽省合肥市包河区九年级(上)期末物理试卷及参考答案

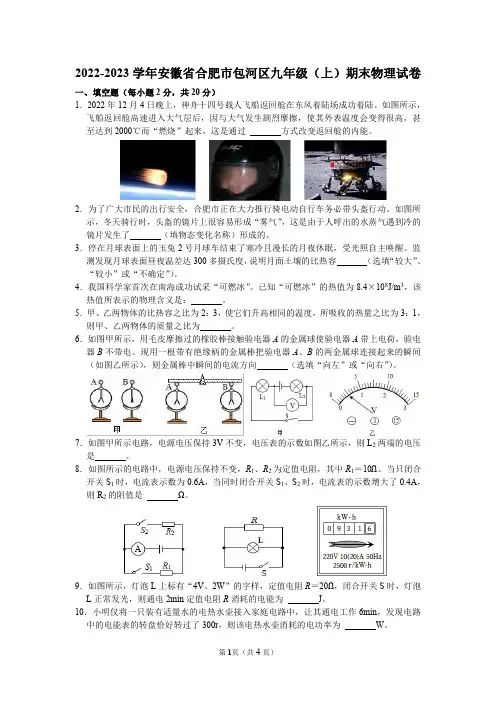

2022-2023学年安徽省合肥市包河区九年级(上)期末物理试卷及参考答案

第 2页（共 4 页）
17．如图所示的电路中，电源电压保持不变，R1 为定值电阻，开关 S 闭合后，滑动变阻器 的滑片 P 向左移动的过程中，下列说法正确的是（ ）
A．电流表示数变小，电压表与电流表示数乘积变大 B．电流表示数变小，电压表与电流表示数之比变大 C．电流表示数变大，电压表与电流表示数之比变小 D．电压表、电流表示数均变大，电压表与电流表示数的比值不变 三、实验题（每空 2 分，其中第 18 题 4 分，第 19 题 6 分，第 20 题 6 分，共 16 分） 18．为了探究并联电路中干路电流与各支路电流的关系，某同学连接了如图甲所示的电路。
第 3页（共 4 页）
20．图甲是某小组同学进行了“测量小灯泡电功率”的实验电路，电源电压为 3V 且保持不 变，小灯泡的额定电压为 2.5V，请你完成下列问题：
（1）闭合开关，将移动滑动变阻器的滑片到某一位置时，电压表示数如图乙所示。要测
量小灯泡的额定功率，接下来的详细操作是：
_ห้องสมุดไป่ตู้_________________________；
（1）请画出相应的电路图。闭合开关后，电流表示数如图乙所示，通过 L2 的电流是____A； （2）为了测出干路中的电流，可以只改接图甲中的一根导线，这根导线是电流表与____ 之间的导线。 19．探究“水在沸腾前后温度变化的特点”的实验装置如图甲所示。请你完成下列问题：
（1）在给烧杯中的水加热的过程中，观察到水中的气泡情况如图乙所示，其中图_____ （选填“①”或“②”）表示水沸腾前的情况。 （2）如图丙所示，B 容器中装有适量水，A 试管内也装有水，现用酒精灯给 B 容器加热， 一段时间后，B 容器内水沸腾时，则 A 试管内的水 （选填“会”或“不会”）沸腾。 （3）现给一定量的水加热，其温度与时间的关系如图丁中 a 图线所示（实线部分），如 果其他条件不变，仅将水的质量减少，则其温度与时间的关系图线应该是图丁中的_____ （选填“a”“b”“c”或“d”）。
【物理】合肥42中九年级上册期末精选试卷检测题

【物理】合肥42中九年级上册期末精选试卷检测题

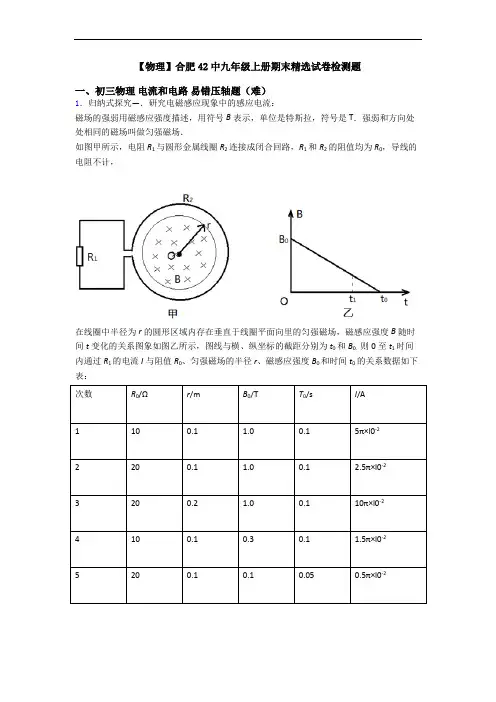

【物理】合肥42中九年级上册期末精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。
