S型湿式、水浸式、潜水电泵是结合干式潜水电泵和油式潜水电泵的特点优化设计而成的新型潜水电泵。

该泵为上泵式结构，电机分为充水式和水浸式两种特点是电机为防水设计泵的扬程相对高，流量大可广泛用于井用提水、浇灌、排水及喷泉使用等。

型号意义：

性能参数：

型号

流 量

(m3/h) 扬 程

(m) 电机功率

(V) 口 径

(英寸) 最大直径

(mm)

QS25-17-2.2 25 17 2.2 2.5 168

QS15-26-2.2 15 26 2.2 1.5 176

QS15-26/2-2.2 15 26 2.2 1.5 168

QS65-10-3 65 10 3 4 168

QS40-16-3 40 16 3 3 168

QS40-18-3 40 18 3 3 168

QS25-25-3 25 25 3 2.5 225

QS20-30/2-3 20 30 3 2.5 168

QS30-25/2-3 30 25 3 3 168

QS10-54/3-3 10 54 3 1.5-(2) 168

QS65-13-4 65 13 4 4 168

QS40-23-4 40 23 4 3 176

QS25-34/2-4 25 34 4 2.5 168

QS20-36/2-4 20 36 4 2.5 168

QS20-40/2-4 20 40 4 2.5 176

QS20-40/3-4 20 40 4 2.5 168

QS15-51/3-4 15 51 4 1.5 168

QS65-18-5.5 65 18 5.5 4 225

QS40-28-5.5 40 28 5.5 3 225

QS40-30/2-5.5 40 30 5.5 3 168

QS30-36/2-5.5 30 38 5.5 3 176

QS30-40/2-5.5 30 40 5.5 3 176

QS25-44/2-5.5 25 44 5.5 3 230

QS30-40/3-5.5 30 40 5.5 3 168

QS20-50/3-5.5 20 50 5.5 2.5 168

QS65-25-7.5 65 25 7.5 4 230

QS80-22-7.5 80 22 7.5 4 230

QS80-22/2-7.5 80 22 7.5 3 188

QS40-40/2-7.5 40 40 7.5 3 182

QS20-75/5-7.5 20 75 7.5 2.5 182

一、QS充水式潜水泵,QS水泵,QS潜水泵 介绍 QS型充水式潜水电泵(QS水泵)由水泵、电动机两大部分组成，水泵位于电泵上部为离心式结构，电动机位于电泵下部，为充水式三相异步电动机。充水式电动机定子绕组和铁芯直接浸在水中，冷却效果好、输出功率大、效率高等特点。三相电动机分为滚动轴承和滑动轴承两种，滑动轴承采用优质石墨套和不锈钢推力盘，分别承受电泵工作时的径向力和轴向力，性能稳定，质量可靠，密封圈和防砂帽组成电动机的密封装置。上海蓝升泵业有限公司欢迎新老用户选购。

二、QS充水式潜水泵,QS水泵,QS潜水泵用途

QS水泵由于结构特殊，使用时对水源污染少，因此广泛应用于农田排灌、喷灌、井用提水、生活取水、工业及民用建筑的给排水系统，以及丘陵山区的引水、低洼地区的排水等场合。

三、QS充水式潜水泵,QS水泵,QS潜水泵使用条件

QS水泵在下列条件下应能连续正常工作：

1、介质温度不超过+40℃；

2、介质的PH值为在6.5－8.5之间;

3、含固体杂质的体积比不超过0.1%，粒度不大于0.2mm；

4、电源频率为50Hz,电压为380V,电压波动范围为额定值的0.9－1.1倍；

5、潜水深度不少于0.5m。

四、QS充水式潜水泵,QS水泵,QS潜水泵性能参数

规格型号名称 泵级数 流 量(m3/h) 扬 程 出水口径 额定功率

(kw)

(m) (寸)

QS25-17-2.2 1 25 17 2.5 2.2

QS15-26-2.2 1 15 26 2 2.2

QS65-7-2.2 1 65 7 4 2.2

QS10-32-2.2 1 10 32 2 2.2

QS40-12-2.2 1 40 12 3 2.2

QS20-20-2.2 1 20 20 2 2.2

QS20-30/2-3 2 20 30 2.5 3

QS32-20-3 1 32 20 3 3

QS40-16-3 1 40 16 3 3

QS65-10-3 1 65 10 4 3

QS25-25-3 1 25 25 2.5 3

QS15-34/2-3 2 15 34 2.5 3

QS45-16-3 1 45 16 3 3

QS100-6-3 1 100 6 4 3

QS40-21-4 1 40 21 3 4

QS30-30/2-4 2 30 30 3（2.5） 4

QS20-36/2-4 2 20 36 2.5 4

QS25-34/2-4 2 25 34 2.5 4

QS20-40/2-4 2 20 40 2.5 4

QS20-45/3-4 3 20 40 2.5 4 QS15-52/4-4 4 15 52 2（2.5） 4

QS100-9-4 1 100 9 4 4

QS65-13-4 4 65 13 4 4

QS40-30/2-5.5 2 40 30 3 5.5

QS30-45/3-5.5 3 30 45 3 5.5

QS20-54/3-5.5 3 20 54 2.5 5.5

QS65-18-5.5 1 65 18 4 5.5

QS60-20-5.5 1 60 20 4 5.5

QS40-28-5.5 1 40 28 3 5.5

QS45-25-5.5 1 45 25 4 5.5

QS120-10-5.5 1 120 10 6 5.5

QS220-5-5.5 1 220 5 6 5.5

QS30-36/2-5.5 2 30 36 3 5.5

QS25-44/2-5.5 2 25 44 3（2.5） 5.5

QS15-65/4-5.5 4 15 65 2 5.5

QS50-24/2-5.5 1 50 24 4 5.5

QS160-8-5.5 1 160 8 6 5.5

QS25-40/2-5.5 2 25 40 2.5 5.5

QS100-12-5.5 1 100 12 4 5.5

QS30-54/3-7.5 3 30 54 3 7.5

QS160-11-7.5 1 160 11 6 7.5

QS30-54/3-7.5 3 30 48 3 7.5

QS20-75/3-7.5 3 20 75 2.5 7.5

QS40-40/2-7.5 2 40 40 3 7.5

QS50-36/3-7.5 3 50 36 4（3） 7.5

QS65-25-7.5 1 65 25 4 7.5

QS80-22-7.5 1 80 22 4 7.5

QS80-22/2-7.5 2 80 22 4 7.5

QS100-15-7.5 1 100 15 6 7.5

QS120-18/2-7.5 2 120 18 6 7.5

QS210-10-7.5 1 210 10 6 7.5

QS250-8-7.5 1 250 8 6 7.5

合集下载

泵型号各字母代表的意思

泵型号各字母代表的意思

泵型号各字母代表的意思

The Standardization Office was revised on the afternoon of December 13, 2020 B: 单级单吸悬臂式离心泵。

D: 节段式多级泵。

DG: 节段式多级锅炉给水泵。

DL: 立轴多级泵。

DS: 首级用双吸叶轮的节段式多级泵。

F: 耐腐蚀泵。

JC: 长轴深井泵。

KD: 中开式多级泵。

KDS: 首级用双吸叶轮的中开式多级泵。

QJ: 井用潜水泵。

QX.: 单相干式下泵式潜水泵。

QS: 充水上泵式潜水泵。

QY: 充油上泵式潜水泵。

R: 热水泵。

S: 单级双吸式离心泵。

WB: 高扬程横轴污水泵。

Y: 液压泵。

YG: 管道式液压泵。

ZB: 自吸式离心泵。

目前离心泵产品型号一共有32种，分别是：

SG管道离心泵、

ISW卧式管道离心泵、 QDLF不锈钢多级离心泵、

GC锅炉给水离心泵、

DL立式多级离心泵 、

GDL多级管道离心泵、

PBG屏蔽式管道离心泵、

YG立式管道油泵、

ISWR卧式热水泵、

ISWH卧式化工泵

ISWB卧式管道油泵、

ISG立式管道离心泵、

IRG立式热水循环泵、

IHG立式管道化工泵、

ISGB便拆式管道离心泵

ISGD低转速离心泵、

ISWD低转速离心泵、

IS单级单吸清水离心泵、

IH单级单吸化工离心泵、

FS卧式玻璃钢离心泵、

S型玻璃钢离心泵、

GBW浓硫酸离心泵、

FSB型氟塑料合金离心泵、

AFB、FB耐腐蚀离心泵、 TSWA卧式多级离心泵

、ZX自吸式离心泵、

S、Sh单级双吸离心泵、

LG高层建筑给水多级离心泵、

CDLF不锈钢立式多级离心泵、

D多级离心泵、

CYZ-A自吸式离心泵、

IHF氟塑料合金化工离心泵。

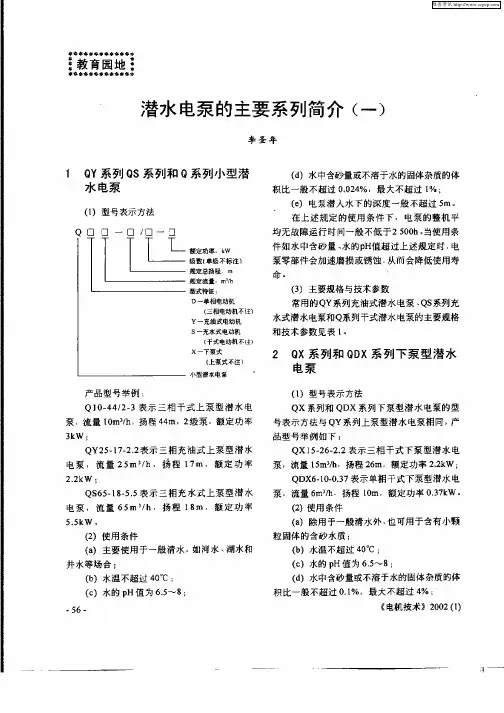

潜水电泵的主要系列简介(一)

潜水电泵的主要系列简介(一)

●●●＃●＃●＃●●●●女　ｌ教育园地　●●＃●●●＃●●●●女　潜水电泵的主要系列简介（一）　李圣年　ＱＹ系列ＱＳ系列和Ｑ系列小型潜　水电泵　（１）型号表示方法　Ｑ口口一口／口一口　额定功率，ｋＷ　级教（单圾不标注】　搜定总扬程．ｍ　规定流量－ｍ　型式特征　Ｄ一单相电动机　（三相电动机不注】　Ｙ一克油式电动机　Ｓ一充水式电动机　（干式电动机不注）　ｘ一下泵式　（上泵式不注）　小型潜水电泵　产品型号举例：　Ｑｌｏ－４４／２—３表示三相干式上泵型潜水电　泵，流量１０ｍ　／ｈ，扬程４４ｍ，２级泵．额定功率　３ｋＷ：　ＱＹ２５—１７－２．２表示三相充油式上泵型潜水　电泵，流量２　５ｍ　／ｈ，扬程１　７ｍ，额定功率　２．２ｋＷ：　ＱＳ６５—１　８－５．５表示三相充水式上泵型潜水　电泵，流量６５ｍ　／ｈ．扬程１　８　ｒｌｌ，额定功率　５．５ｋＷ。　（２）使用条件　（ａ）主要使用于一般清水．如河水、湖水和　井水等场合；　（ｂ）水温不超过４０。Ｃ　（ｃ）水的ｐＨ值为６．５～８；　．５６一　（ｄ）水中含砂量或不溶于水的固体杂质的体　积比一般不超过０．０２４％．最大不超过１％；　（ｅ）电泵潜入水下的深度一般不超过５ｍ。　在上述规定的使用条件下，电泵的整机平　均无故障运行时间一般不低于２　５００ｈ。当使用条　件如水中含砂量、水的ｐＨ值超过上述规定时，电　泵零部件会加速磨损或锈蚀．从而会降低使用寿　命。　（３）主要规格与技术参数　常用的ＱＹ系列充油式潜水电泵、ＱＳ系列充　水式潜水电泵和Ｑ系列干式潜水电泵的主要规格　和技术参数见表１。　２　０Ｘ系列和０ＤＸ系列下泵型潜水　电泵　（１）型号表示方法　ＱＸ系列和ＱＤＸ系列下泵型潜水电泵的型　号表示方法与ＱＹ系列上泵型潜水电泵相同，产　品型号举例如下：　ＱＸ１　５－２６．２．２表示三相干式下泵型潜水电　泵，流量１５ｍ　／ｈ，扬程２６ｍ．额定功率２．２ｋＷ；　ＱＤＸ６—１０—０．３７表示单相干式下泵型潜水电　泵，流量６ｍ　／ｈ，扬程１０ｍ，额定功率Ｏ．３７ｋＷ　ａ　（２）使用条件　（ａ）除用于一般清水外，也可用于含有小颗　粒固体的含砂水质；　（ｂ）水温不超过４０℃　（ｃ）水的ｐＨ值为６．５～８；　（ｄ）水中含砂量或不溶于水的固体杂质的体　积比一般不超过０．１％，最大不超过４％；　《电机技术》２００２（１）

水泵使用说明书

水泵使用说明书

感谢您选用了我厂产品，我们将为您提供优良的产品，满意的服务，伴您致富。

重 要 提 示

● 安装使用前务必通读本使用说明书及泵体上的安全标识的提示。

● 潜水电泵下井前电机内必须加满清水，严禁缺水运转，存放时应放尽电机内存水，

以防冬季冻裂。

● 绝对不允许潜水电泵在无水浸没情况下运转。

● 绝对不允许用电缆提升电泵。

● 本产品为清水电泵，严禁在污水中使用。

● 本产品应使用合格的电源和开关起动设备。

● 本产品使用前应按本说明书提供的安装图安装，并必须连接好地线。 产品执行标准：三相电泵 JB/T8092-1996《小型潜水电泵》

单相电泵 Q/ -2004《小型充水式潜水电泵》 ·1·

目 录

一、概述 1

二、结构特征与工作原理 2

三、技术特性 6

四、安装与调试 7

五、使用维修与保养 10

六、故障分析及排除 11

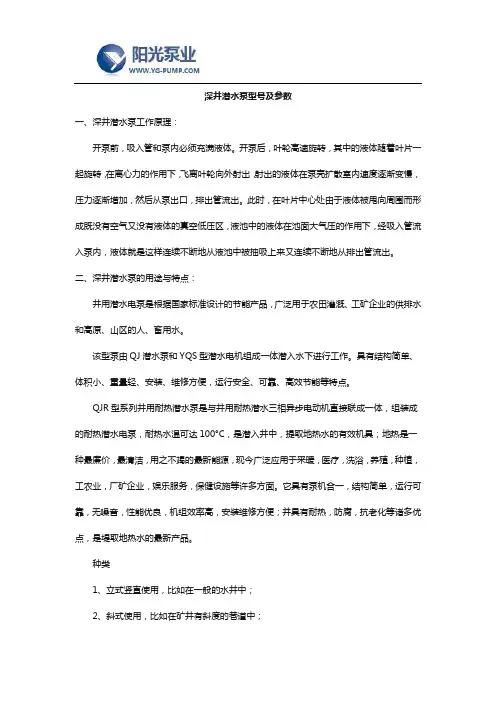

深井潜水泵型号及参数
