allegro贴片0805制作

  • 格式：doc
  • 大小：14.50 KB
  • 文档页数：3

给自己的努力留下一点痕迹。

1.例：R0805（以下资料来自互联网）
贴片电阻常见封装有 9 种，用两种尺寸代码来表示。

一种尺寸代码是由 4 位数字表示的eia(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的 0603 封装就是指英制代码。

另一种是米制代码，也由 4 位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：
以下资料仅供参考。

第一步：做焊盘。

（我选取参考的封装来自Protel99se）
Pad: X: ,Y:
Pad to Pad(焊盘间距):
调出Pad Designer:Unit(设置单位)和Decimal Places(精度)。

a) 点击Layers(层)
做贴片需要层：BEGIN LAYER（顶层）,SOLDERMASK_SOP（阻焊层）,PASTEMASK_TOP(钢网层)。

还需知道Regular Pad(常规焊盘)，Thermal Relief(热风焊盘)，Anti Pad(隔离焊盘)的意思。

SolderMask：通常比规则焊盘大4mil，Pastemask：通常和常规焊盘大小相仿。

根据上面99se给出来R0805数据填入列表。

命名方法：SMDR + 长(x) _宽(y)mm 。

例：SMDR1X524_1Y27
第二步：做封装。

调出Allegro Editor GXL->新建。

设置单位和栅格点
设置单位和尺寸
设置非电气格点和电气格点
放置焊盘
设置焊盘间隔
输入坐标，确定。

现在还没完，还有哦。

Assembly_top是装配层，就是元器件的实际大小，用来产生元器件的装配图。

也可以使用此层进行布局；外框尺寸应该为元件除焊盘外的部分（body size）。

Place_Bound_top是元器件封装实际大小，用来防止两个元器件叠加在一起不报错。

外框尺寸需要包括焊盘在内。

Sikscreen_top是字符层，一般称顶层字符或元件面字符，为各元器件的外框及名称标识等，都用此层进行布局。

图1
图1 图2
添加线ADD LINE(图2),修改线宽(图3)
图3
丝印用实线条画出来，完成后(图4)
图4
接下来还有哟，放置REF(两层),DEV（一层）,Value（两层）
放置REF
放置DEV
放置Value
最后点击保存，你完成贴片封装的基础操作了。

然后在另存一份吧C0805，稍做修改
把丝印改一下：
这么简单，有点小开心。

合集下载

Allegro调整添加value元件值丝印及文字allegro

Allegro调整添加value元件值丝印及文字allegro

Allegro调整添加value元件值丝印及文字allegroAllegro中丝印及文字的调整管理技巧在PCB设计中遇到了元件文字的问题，看下图是不是相当的乱，从字面上可以看出好多叠加的文字，到底是怎么回事呢？我们先从元件的封装说起，我们使用allegro在制作元件封装时，都是通过File-->New,然后在Drawing Type中选择Package symbols创建的，这时的allegro菜单中会多一个layout，而平时没有这个菜单，他专门负责上图中的文字在上图中的layout中可以看到在Labels子菜单中还有六个选项•RefDes这个是为了在放置时产生元件序号用的，是上图的C45•Device这个是元件的名称，也就是上图中那一串非常小的字母•Value这个是元件的真实值，也就是上图中104和105•Tolerance是容许的误差值，一般不用•Part Number是零件编号，一般不用那我们明白了PCB中的这些元件的文字了，假如出现这种情况是不是很乱啊，首先是看到那个蓝色的Ref Des太大了，都与元件重叠在一起了，怎么办？改变字体大小setup->text sizestext blk:字体编号photo width: 配置线宽width,height:配置字体大小改变字体大小：edit->change，然后在右边控制面板find tab里只选text（只改变字体）然后在右边控制面板options tab里line width添线的宽度和text block里选字体的大小。

一定要注意Options 标签中的Class选择Ref Des，并且subclass要设置如下最后选你准备改变的TEXT。

框住要修改的所有TEXT可以批量修改可以从上图看出变小了，现在我们看起来感觉图还是很乱，只需把其他的字体隐藏掉吧我们需要修改Group选择Components，去掉Comp Value(元件的值)还有Dev Type(元件类型)还有Tolerance(容差)User Part(用户元件编号)。

Allegro操作说明(中文) Word 文档

Allegro操作说明(中文) Word 文档

26、非电气引脚零件的制作1、建圆形钻孔：（1）、parameter：没有电器属性（non-plated）（2）、layer：只需要设置顶层和底层的regular pad，中间层以及阻焊层和加焊层都是null。

注意：regular pad要比drill hole大一点27、Allegro建立电路板板框步骤：1、设置绘图区参数，包括单位，大小。

2、定义outline区域3、定义route keepin区域（可使用Z-copy操作）4、定义package keepin区域5、添加定位孔28、Allegro定义层叠结构对于最简单的四层板，只需要添加电源层和底层，步骤如下：1、Setup –> cross-section2、添加层，电源层和地层都要设置为plane，同时还要在电气层之间加入电介质，一般为FR-43、指定电源层和地层都为负片（negtive）4、设置完成可以再Visibility看到多出了两层：GND和POWER5、铺铜（可以放到布局后再做）6、z-copy –> find面板选shape（因为铺铜是shape）–> option面板的copy to class/subclass选择ETCH/GND（注意选择create dynamic shape）完成GND层覆铜7、相同的方法完成POWER层覆铜Allegro生成网表1、重新生成索引编号：tools –> annotate2、DRC检查：tools –> Design Rules Check，查看session log。

3、生成网表：tools –> create netlist，产生的网表会保存到allegro文件夹，可以看一下session log内容。

29、Allegro导入网表1、file –> import –> logic –> design entry CIS（这里有一些选项可以设置导入网表对当前设计的影响）2、选择网表路径，在allegro文件夹。

Allegro_创建封装笔记

Allegro_创建封装笔记

Allegro_创建封装笔记一、概述（一）无论什么元件，创建封装就是以下几个步骤1. 使用Pad Designer 创建焊盘2. 使用PCB Editor 绘制封装① 放置焊盘② 放置丝印框③ 放置装配框④ 放置Place Bound ⑤ 放置丝印和装配位号（二）PCB Editor 通用设置1. 设置图纸大小等Setup → Design Parameter，根据需求选择显示。

2. 设置格点Setup → Gride （0.5）3. 指定焊盘库Setup → User Preferences Editor → 如图设置padpath，psmpath 路径→ apply → OK二、表贴封装创建1. 创建表贴焊盘1）打开Pad Designer2）第一页，设置参数，一般为mm，精度为4（也可以设置成mil，精度为2）；勾选“suppress unconnected pads;legacy artwork” ；可以在第一页看到焊盘的形状。

3）1第二页，勾选single layer mode；设置如图所示位置，其他位置不需要设置。

soldermask 一般比regular Pad 大0.2mm，Pastmask 和regular Pad 大小相同。

** suppress unconnected pads;legacy artwork 去除非功能焊盘，但在光绘中保留，单从字面很难理解这是干什么的，结合后面画板子的情况，目前个人把它理解为是一个使能选项，即允其他操作去除非功能焊盘，非官方解释。

** 在设置时可以将图标点在每一行前面小方框位置，鼠标右键可Copy 当前行数据，同样，鼠标右键可粘贴到目标行。

** Thermal Relief，Anti Pad 是针对通孔焊盘负片设计时的参数，表层贴片焊盘不需要。

2. 使用PCB Editor 绘制封装1）打开PCB Editor，选择Package symbol。

allegro

allegro

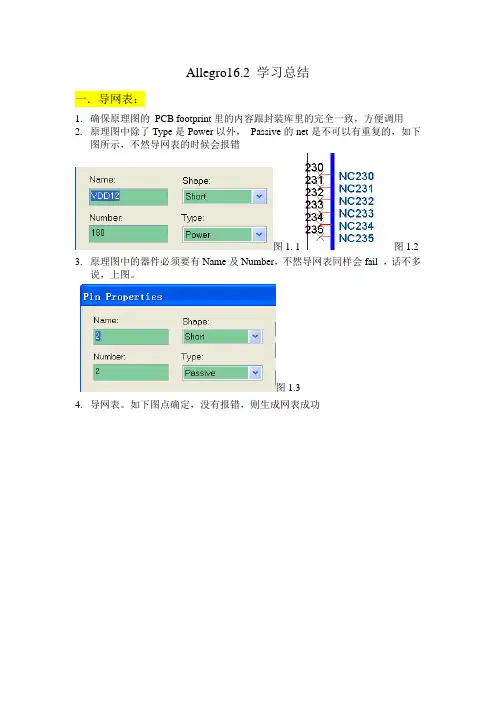

Allegro16.2 学习总结一．导网表：1.确保原理图的PCB footprint里的内容跟封装库里的完全一致，方便调用2.原理图中除了Type是Power以外，Passive的net是不可以有重复的，如下图所示，不然导网表的时候会报错图1. 1图1.2 3.原理图中的器件必须要有Name及Number，不然导网表同样会fail ，话不多说，上图。
