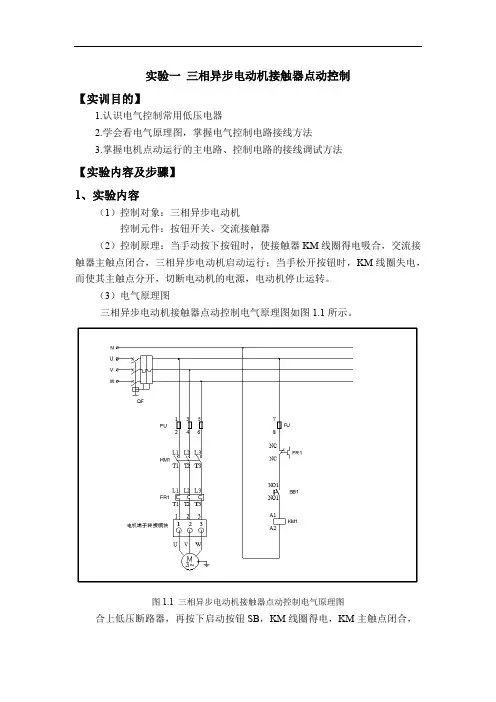

实验一三相异步电动机接触器点动控制【实训目的】1.认识电气控制常用低压电器2.学会看电气原理图，掌握电气控制电路接线方法3.掌握电机点动运行的主电路、控制电路的接线调试方法【实验内容及步骤】1、实验内容（1）控制对象：三相异步电动机控制元件：按钮开关、交流接触器（2）控制原理：当手动按下按钮时，使接触器KM线圈得电吸合，交流接触器主触点闭合，三相异步电动机启动运行；当手松开按钮时，KM线圈失电，而使其主触点分开，切断电动机的电源，电动机停止运转。

（3）电气原理图三相异步电动机接触器点动控制电气原理图如图1.1所示。

图1.1 三相异步电动机接触器点动控制电气原理图合上低压断路器，再按下启动按钮SB，KM线圈得电，KM主触点闭合，三相异步电动机启动运行；松开启动按钮SB，KM线圈失电，KM主触点断开，电动机停止。

2、准备实验器材（1）根据实验要求，按照表1.1所示设备、工具、器材明细表，将实训所需要的设备、工具、器材准备齐全并仔细检查是否完好。

表1.1 设备、工具、器材明细表（2）根据原理图，将低压断路器、熔断器、热继电器、接触器、按钮、电机端子转接板各模块安装到实训台的网孔板上。

图1.2 三相异步电动机接触器点动控制接线图3、实验步骤（1）实物接线：根据1.1所示的原理图，对各元器件进行导线连接。

（注意导线与元器件的连接要牢固，防止出现松动的情况，导线走线须经线槽，导线连接须准确。

) （2）自检：对照电气原理图检查所连导线是否出现掉线、错线，线号漏编、错编，接线不牢固等现象，若存在上述现象，及时更正。

（注：自检完成后须经指导老师检查，才能接通电源。

（3）外观检查：检查有无绝缘层压入接线端子，如有绝缘层压入接线端子，通电后，会使电路无法接通；检查裸露的导线线芯是否符合规定；用手摇动、拉拔接线端子上的导线，检查所有导线与端子的接触情况，不允许有松脱。

（4）功能调试：合上低压断路器QF，按下启动按钮SB，三相异步电动机启动运行；松开启动按钮SB，电动机停止运行。

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。

常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

PDW1系统智能型万能式断路器PDW1系统智能型万能式断路器适⽤范围P D W 1 系列智能型万能式断路器(以下简称断路器)，适⽤于交流50Hz，额定电压⾄690V，额定电流400-A6 300的A配电⽹络中，⽤来分配电能和保护线路及电源设备免受过载，⽋电压，短路，单相接地等故障的危害，断路器具有智能化保护功能，故障判断准确，选择性好，灵敏度⾼，能提⾼供电可靠性，避免不必要的停电。

同时也可带有通讯接⼝，可实现远距离四遥，以满⾜控制中⼼和⾃动化系统的要求。

该断路器具有隔离功能，标为断路器符合 GB14048.2《低压开关设备和控制设备，低压断路器》和IEC60947-2《低压开关设备和控制设备第⼆部分；低压断路器》等标准。

◎分类1.按安装⽅式分 a：)固定式b ) 抽屉式2.按操作⽅式分：a)电动操b 作)⼿动操作(检修、维护⽤)3.按极数分：a) 三b 极) 四极4.按脱扣器种类分：a)智能型控制b 器) ⽋电压瞬时(或延时)动作脱 c扣 )器分励脱扣器。

5.过电流脱扣器性能分：a)具有过载长延时反时限、短延时反时限、短延时定时限、瞬动功能，可由⽤户⾃⾏设定，组成所需的保护特性；b)单相接地保护功能；c)显⽰功能：整定电流Ir显⽰，动作电流显⽰，整定时间、动作时间显⽰；d)报警功能：过载报警 e)⾃检功能：过热保护，微机⾃诊断；f)试验功能；g)负载监控功能；h)热模拟功能；i)MCR功能；j)故障记忆功能；k)按保护辅助功能，控制器分为L型、M型、H型。

正常⼯作条件1.周围空⽓温度a上)限值不超过+40℃；b)下限值不低于-5℃；c)24h的平均值不超过+35℃；2.海拔：安装地点海拔不超过2000m。

3.⼤⽓条件：最⾼温度为+40℃时，空⽓相对湿度不超过50%，在较低温度下可以允许有较⾼的相对湿度：例如20℃时达90%，对由于温度变化偶尔产⽣的凝露，应采取特殊的措施。

4.污梁等级：3级。

5.安装类别：断路器主电路及⽋压脱扣器线圈、电源变压器初级线圈的安装类别为IV，其余辅助电路，控制电路安装类别为III。

图1-1 带式输送机结构图
图1-2 两级皮带运输机工作示意图
1.2 常用低压电器
• 1. 低压电器的定义 • 电器是一种能根据外界的信号和要求，手动或自动地接通或断开电路，实现断续或连续地改变电
路参数，以达到对电路或非电对象的控制、切换、保护、检测、变换和调节作用的电工器件。低 压电器通常是指工作在交流电压1200V以下、直流电压1500V以下的电路中的电器。 • 2. 电磁式低压电器 • 电气控制系统中以电磁式电器的应用最为普遍。电磁式低压电器是一种用电磁现象实现电器功能 的电器类型，此类电器在工作原理及结构组成上大体相同。在最常用的低压电器中，接触器、断 路器等就属于电磁式低压电器。从结构上看，大都由三个主要部分组成，即电磁机构、触头和灭 弧装置。
• 触头的结构如图1-4所示，可分为桥式和指式两种。其中桥式触头又分为点接触式和面接触式。
a）点接触式
b）面接触式 图1-4 触头的结构
c）指式
• （3）灭弧系统
• 当被分断电路的电流超过0.25~1A，分断后加在触头间隙两端的电压超过12~20V（根据触头材 质的不同取值）时，在触头间隙中会产生电弧。电弧实质是一种气体放电现象，即触头间气体在 强电场作用下产生自由电子，正、负离子呈游离状态，使气体由绝缘状态转变为导电状态，并伴 有高温、强光。电弧的存在既妨碍了电路及时可靠地分断，又会使触头受到损伤。因此，必须采 取适当且有效的措施，灭弧的主要措施有机械性拉弧、窄缝灭弧和栅片灭弧三种。
b）实物图
图1-13转换开关
• 转换开关的触点在电路图中的图形符号如图1-14所示。
• 由于其触点的分合状态是与操作手柄的位置有关，因此，在电路图中除画出触点圆形符号之外，还应有操 作手柄位置与触点分合状态的表示方法。其表示方法有两种，一种是在电路图中画虚线和画“•”的方法， 如图1-14 a）所示，即用虚线表示操作手柄的位置，用有无“•”表示触点的闭合和断开状态。比如，在触 点图形符号下方的虚线位置上画“•”，则表示当操作手柄处于该位置时，该触点处于闭合状态；若在虚线 位置上未画“•”，则表示该触点处于断开状态。另一种方法是在触点图形符号上标出触点编号，再用接通 表表示操作手柄于不同位置时的触点分合状态，如图1-14 b）所示。在接通表中用无和“×”来，表示操作 手柄不同位置时触点的闭合和断开状态。转换开关的文字符号用SF表示。
