化工专业煤气化制甲醇毕业

  • 格式：docx
  • 大小：183.88 KB
  • 文档页数：39

毕业设计（论文）（冶金化工系） 煤气化制甲醇（年产8万吨）的研究 应用化工技术 化工***班 ***** ***** 弓张*********** 学院指导教师目录刖言第一章绪论1.1煤炭气化的发展 ..................................................... -.3 - 1.2新型煤化工内容简介 ................................................ -.4- 1.3煤炭气化在新型煤化工中的应用 ....................................... -.4-1.3.1煤炭气化技术 ..................................................... -4 -1.3.2煤制含氧化合物 .................................................. -4 - 第二章煤炭气化原理..................................................... -6 -2.1煤炭气化技术 ....................................................... -.6- 2.2原料煤对气化性能的影响 ............................................. .-.7- 2.3气化用煤种的主要特性 ............................................... .-.7- 2.4煤的反应性能 ........................................................ -.8 -第三章煤气化制甲醇..................................................... -9 -3.1煤气化制甲醇工艺流程 ............................................... -.9- 3.2合成气制备 ...................................................... .-..9 -3.2.1合成气工艺 ....................................................... -9 -3.2.2 反应设备一气化炉............................................... -10 -3.2.3合成气的净化 ............................................... -..1 1 - 3.3甲醇的制备 ....................................................... -.12-3.3.1甲醇的性质 ..................................................... -12 -3.3.2甲醇市场现状及展望 ............................................. -12 -3.3.3合成气制甲醇 ................................................... -14 -3.3.4低压法合成甲醇的工艺 ........................................... -14 -3.3.5甲醇合成反应器 ................................................. -17 - 3.4物料衡算 ......................................................... - 19 - 第四章结论............................................................. -25 -4.1低压法合成甲醇的影响因素 ........................................ -25 -4.1.1温度对CH30H合成的影响...................................... -25 -4.1.2压力对CH30H合成的影响...................................... -25 -4.1.3空速对甲醇合成的影响 ........................................ -26 -4.1.4氢碳比的控制对甲醇合成的影响 .................................. -26 -4.1.5惰性气体含量对CH30H合成的影响................................ -27 -4.1.6甲醇合成催化剂以及催化剂对甲醇合成的影响 ...................... -27 - 第五章结束语.......................................................... -29 -致谢................................................................... -30 -参考文献............................................................... -31 -刖言中国作为一个煤资源比较丰富，但油资源较为贫乏的国家。

随着节能减排等一系列国家政策的提出，我国越注重对能源的合理、最大化利用。

随着科学技术能力的提高，，合成工艺日趋成熟和完善。

我们也看到了许多方面的技术先进性，所以提出了在煤气化制甲醇的一些工艺流程。

该毕业设计主要从煤气化的基本原理，以及工艺流程、工艺原理，煤气化的设备、方法，合成气制甲醇的原理、工艺流程，合成甲醇的技术及影响因素等方面阐述了我的意见和想法；能够做到自己认为比较重要的方面。

关键词：节能减排、煤气化甲醇设备反应器第一章绪论煤化工是指以煤为原料，经化学加工使煤转化为气体、液体和固体燃料以及化学品的过程。

主要包括煤的气化、液化、干馏，油加工和电石乙炔化工、焦工业、煤炭气化工业、煤制化学品工业以及其他煤加工制品工业等。

煤的综合利用包括将煤本身作为一次能源，用煤制造二次能源和化工原料环保节能几个方面。

随着经济发展，经过化学加工对煤的综合利用越来越社会发展的趋势，将煤炭利用率和附加值、煤炭深加工等的增值可达到几十甚至几百倍，这给新型煤化工发展奠定了基础和有力的发展空间。

将会成为未来资源的中坚力量。

新型煤化工产业必将成为21世纪的高新技术产业的一个组织部分。

大型先进的煤炭气化技术及气化产品的进一步合作利用，也将成为今后的发展的主要方向。

1.1煤炭气化的发展煤的气化是煤或煤焦在高温下发生化学反应将煤或煤焦中有机物转变为煤气的过程。

煤化工开始于18世纪后半叶，19世纪形成了完整的煤化工体系。

进入20世纪，许多以农林产品为原料的有机化学品多改为以煤为原料生产，煤化工成为化学工业的重要组成部分。

第二次世界大战以后，石油化工发展迅速，很多化学品的生产又从以煤为原料转移到以石油、天然气为原料，从而削弱了煤化工在化学工业中的地位。

煤中有机质的化学结构，是以芳香族为主的稠环为单元核心，由桥键互相连接，并带有各种官能团的大分子结构，通过热加工和催化加工，可以使煤转化为各种燃料和化工产品。

焦化是应用最早且至今仍然是最重要的方法，其主要目的是制取冶金用焦炭，同时副产煤气和苯、甲苯、二甲苯、萘等芳烃。

煤气化在煤化工中也占有重要的地位，用于生产城市煤气及各种燃料气，也用于生产合成气。

煤气主要作为城市煤气及合成氨原料的生产等，20世纪70年代成功开发由合成气制甲醇技术，由于甲醇的广泛用途，使煤炭气化工业又重新引起人们重视。

现在, 随着气化生产技术的进一步发展，以生产含氧燃料为主的煤炭气化合成甲醇、二甲醚，有广阔的市场前景。

甲醇从今年供需情况来看，除了作基本有机化工原料、精细化工某学院毕业(论文)原料外，还可以做替代燃料应用，预计需求量将达800~1000万吨/年，到2020年，甲醇需求预计达5000万吨/年。

1.2新型煤化工内容简介新型煤化工的主要特点如下：(1)清洁能源是新型煤化工的主要产品。

新型煤化工生产的主要产品是洁净能源和可替代石油化工产品。

如柴油、汽油、乙烯原料、甲醇、二甲醚等以及一些化工产品。

(2)煤炭一能源一化工一体化。

依靠煤炭资源，形成煤炭一一能源一一化工一体化的新兴产业。

如煤炭气化联合循环发电技术。

(3)高新技术及优化集成。

新型煤化工生产采集用煤转化高新技术，在能源梯级利用、产品结构方面对不同工艺优化集成，提高了整体经济效益。

(4)使环境污染得到有效治理，发挥人力资源是新型煤化工的一个主要发展方向。

1.3煤炭气化在新型煤化工中的应用煤炭气化是发展新型煤化工的重要单元技术。

国内近年来加大了对煤炭气化开发和利用，一些新合成工艺和新生产方法的应用技术，使煤炭气化得到迅速发展。

1.3.1煤炭气化技术传统的气化技术是利用炼焦炉、发生炉和水煤气炉气化。

进入20世纪以后针对不同煤种和气体用途发展了几百种气化方法，其中以鲁奇碎枚加压气化炉常压K-T 炉、湿克勒气化炉等应用最广。

20世纪70年代以来围绕提高燃煤电厂热效率、减少对环境的污染技术问题，促使了新一代气化工艺诞生。

美国45个洁净煤技术示范项目中有7个煤炭气化联合循环发电项目，配套有6中煤炭气化技术，他们是德士古水煤浆气化技术，CE两段式气化床气化技术、Destec两段加压气化床气化技术、KRW 气化技术、U-Gas气化技术及BG/L固定床熔渣气化技术等。

国内目前采用的煤炭气化技术主要以常压固定床煤气化发生炉和水煤气发生炉为多，开发引进了水煤气两段炉、鲁奇加压气化炉和德士古水煤浆气化技术。

今天的发展趋势是效率较高、煤气成分较好的干粉煤炭气化技术。

1.3.2煤制含氧化合物煤制甲醇发展甲醇化学是煤制含氧化合物的主要途径，称羰基合成法。

主要有Eastman-KODA各线，即煤一一合成气一一甲醇一一醋酐一一醋酸纤维一一胶片和Monsan to-BP路线，即合成气-- 甲醇--- 醋酸。

羰基合成路线与乙炔法和乙烯法合成醋酸相比，成本低、设备投资少，目前已广泛推广和利用，有较好前景。

第二章煤炭气化原理煤的气化过程是一个热化学过程，是煤或焦煤与气化剂（空气、氧气、水蒸气、氧等）在高温下发生化学反应将煤或焦煤中有机物转化为煤气的过程，该过程是在高温、高压下进行的一个复杂的多项无力级物理化学过程，通过煤炭气化工艺可以利用煤中所含的几乎全部有机物，是获得基本有机化学工业原料的重要途径。

合集下载

煤气化制甲醇的重要意义及基本的工艺流程

煤气化制甲醇的重要意义及基本的工艺流程

煤气化制甲醇的重要意义及基本的工艺流程煤气化制甲醇是一种重要的化学工艺，它能够将煤炭等碳质原料转化为甲醇这种高附加值的化工产品。

煤气化制甲醇不仅具有重要的经济意义，也对环境保护和资源利用具有重要意义。

下面将介绍煤气化制甲醇的重要意义和基本的工艺流程。

一、煤气化制甲醇的重要意义1. 能源资源利用：煤气化制甲醇可以将煤炭等固体碳质原料转化为液态甲醇，这种方式可以更充分地利用煤炭等资源，减少对石油等化石能源的依赖。

2. 环境保护：相较于传统的煤炭燃烧方式，煤气化制甲醇可以减少大气污染物的排放，降低对环境的影响，有利于改善空气质量。

3. 高附加值产品：甲醇是一种重要的化工产品，广泛应用于合成树脂、涂料、溶剂等化工领域，具有较高的附加值，可以为国民经济做出重要贡献。

4. 工业结构升级：煤气化制甲醇可以带动相关产业的发展，推动煤化工产业的升级，有利于优化工业结构，提高产业附加值。

二、煤气化制甲醇的基本工艺流程1. 煤气化：首先将煤炭等固体碳质原料进行气化反应，产生合成气。

合成气主要由一氧化碳和氢气组成，是后续生产甲醇的重要原料。

2. 净化：对合成气进行除尘、脱硫等净化处理，去除其中的杂质，保证后续反应的顺利进行。

3. 变换反应：将净化后的合成气经过变换反应生成甲醇。

变换反应是将一氧化碳和氢气转化为甲醇的重要步骤，需要催化剂的支持。

4. 分离提纯：对产生的混合液进行分离和提纯，得到纯净的甲醇产品，以满足不同用途的需求。

煤气化制甲醇具有重要的经济意义和环境意义。

通过煤气化制甲醇工艺，可以更充分地利用煤炭等固体碳质原料，减少对化石能源的依赖；可以减少大气污染物的排放，改善环境质量；同时可以生产高附加值的甲醇产品，为国民经济的发展做出重要贡献。

煤气化制甲醇的工艺流程包括煤气化、净化、变换反应和分离提纯等步骤，需要严格控制各个环节，确保产品的质量和产量。

随着能源和环境问题的日益突出，煤气化制甲醇的重要性将会愈发凸显，相信通过不断的技术创新和工艺改进，煤气化制甲醇会迎来更加广阔的发展前景。

(完整版)年产15万吨甲醇工艺设计毕业设计

(完整版)年产15万吨甲醇工艺设计毕业设计

年产15万吨甲醇工艺设计With an Annual Production Capacity of 150 Thousand Tons of Methanol Process Design年产15万吨甲醇工艺设计摘要：甲醇是一种极重要的有机化工原料，也是一种燃料，是碳一化学的基础产品，在国民经济中占有十分重要的地位。

近年来，随着甲醇下属产品的开发，特别是甲醇燃料的推广应用[1]，甲醇的需求大幅度上升。

为了满足经济发展对甲醇的需求，开展了此15万ta的甲醇项目。

设计的主要内容是进行物料衡算、热量衡算和主要设备的计算。

本设计采用低压下利用Lurgi工艺合成甲醇;三塔精馏工艺精制甲醇，并对常压精馏塔进行工艺设计，设计出塔径为1600mm、填料层高度为17800mm、塔高为25640mm 的填料精馏塔;此外严格控制三废的排放，充分利用废热，降低能耗，保证人员安全与卫生。

关键词: 工艺流程；甲醇合成；气体精馏With an Annual Production Capacity of 150 Thousand Tons of Methanol Process DesignAbstract: Methanol is a kind of very important organic raw materials, also a kind of fuel and the basis of chemicals products. Methanol occupies an important position in national economy. With the development of methanol affiliate products, especially the application of methanol fuel[1], the demand of methanol is rising sparkly. In order to meet the need of economic development of methanol, we carry out the project of 150 thousand ta methanol. The main content of design are material balance, energy balance and the design of main equipment. The Lurgri technique is used for synthesizing methanol; Methanol is refined by three towers distillation process, and this process choose to design the atmospheric distillation tower, which packing column addition to strictly control the “three waters” emissions, this process make full use of water and safeguard personnel safety and引言甲醇是当代中国煤制化学品中最具代表性的产品，产能大、使用范围广、后续产品多、大规模生产技术成熟，无疑是煤化工产业最重要的产品。

年产30万吨甲醇_毕业设计 精品

年产30万吨甲醇_毕业设计 精品

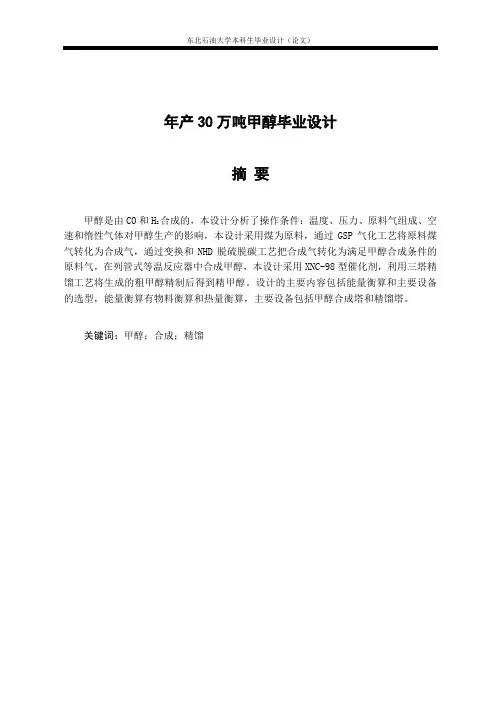

年产30万吨甲醇毕业设计摘要合成的，本设计分析了操作条件：温度、压力、原料气组成、空甲醇是由CO和H2速和惰性气体对甲醇生产的影响，本设计采用煤为原料，通过GSP气化工艺将原料煤气转化为合成气，通过变换和NHD脱硫脱碳工艺把合成气转化为满足甲醇合成条件的原料气，在列管式等温反应器中合成甲醇，本设计采用XNC-98型催化剂，利用三塔精馏工艺将生成的粗甲醇精制后得到精甲醇。

设计的主要内容包括能量衡算和主要设备的选型，能量衡算有物料衡算和热量衡算，主要设备包括甲醇合成塔和精馏塔。

关键词：甲醇；合成；精馏AbstractMethanol consists of CO and H2，this design analysis the effects of operation conditions: temperature, pressure, the gas material composition, airspeed and inert gas , this design uses the coal as raw material, through the GSP gasification process will raw materials gas into snags, through the transformation and NHD desulfurization process into the decarburization snags methanol synthesis conditions meet gas material, in the tube type of methanol synthesis isothermal reactor, this design uses the XNC-98 type catalyst, use three tower distillation process will create the thick methanol blended get fine methanol. The design of the main contents include energy calculation and major equipment selection, energy balance calculations have material calculation and heat balance calculations, the main equipment including methanol synthesis tower and rectifying tower.Key words：Methanol；Synthesis；Rectification目录第1章概述 (1)第2章工艺简介及影响因素 (2)2.1甲醇合成工艺简介 (2)2.2操作条件对反应过程的影响 (2)第3章甲醇生产工艺流程 (5)3.1甲醇合成工艺流程 (5)3.2 甲醇精馏工艺流程 (6)第4章工艺计算 (8)4.1物料衡算 (8)4.2能量衡算 (16)第五章主要设备的计算和选型 (21)5.1甲醇合成塔的设计 (21)5.2甲醇精馏塔的设计 (23)参考文献 (32)致谢 (33)第1章概述由于我国石油资源短缺，能源安全已经成为不可回避的现实问题，寻求替代能源已成为我国经济发展的关键。

煤制甲醇实训总结报告

煤制甲醇实训总结报告

2014年国家高职院校骨干教师化工类顶岗实训报告（煤制甲醇装置）班级：杨子班*名：***班主任：钟飞实训日期：2014.8.11—2014.8.23实训内容1、甲醇介绍2、煤制甲醇生产工艺、装置介绍及现场参观3、气化工段仿真模拟训练4、变换工段仿真模拟训练5、合成工段仿真模拟训练6、精馏工段仿真模拟训练实训方案一、性质和任务（一）实训的性质煤制甲醇工艺仿真实训操作是为了加强培训教师实践性教学环节，培养教师理论联系实际，提高分析问题、解决问题的能力及实践技能。

在学习基础知识、专业基础理论课的基础上，进行为期一周的实训。

通过实训，使教师直接参与生产第一线的实践活动，将所学的理论知识和生产实践相结合，进一步巩固和丰富专业基础知识和专业知识；通过参与生产第一线的实践活动，进一步了解生产组织管理的有关知识，为毕业后从事教育工作打下良好的基础；同时通过实训，为教师提供了一次社会实践的机会，为将来走上工作岗位积累一定的社会实践经验。

二、实训目标（一）知识目标1.甲醇生产原料、产品的性能以及用途；2.掌握煤制甲醇的工艺生产原理、工艺条件、工艺流程；3.熟悉有关装置的化工操作规范和装置的安全运行规则；4.了解主要设备的结构、管道、阀门的类型、作用、性能等情况；5.了解各种操作参数的测量、控制方法以及相应仪表、仪器的类型、性能和使用方法；三、实训内容A、甲醇介绍甲醇，分子式CH3OH，又名木醇或木精，英文名：Methanol; Methyl alcohol;Carbinol;Wood alcohol; Wood spirit; Methyl hydroxide; 理化性质：无色、透明、高度挥发、易燃液体。

略有酒精气味。

分子量32.04。

相对密度0.792(20/4℃)。

熔点-97.8℃。

沸点64.5℃。

闪点12.22℃。

自燃点463.89℃。

蒸气密度 1.11。

蒸气压13.33KPa(100mmHg 21.2℃)。
