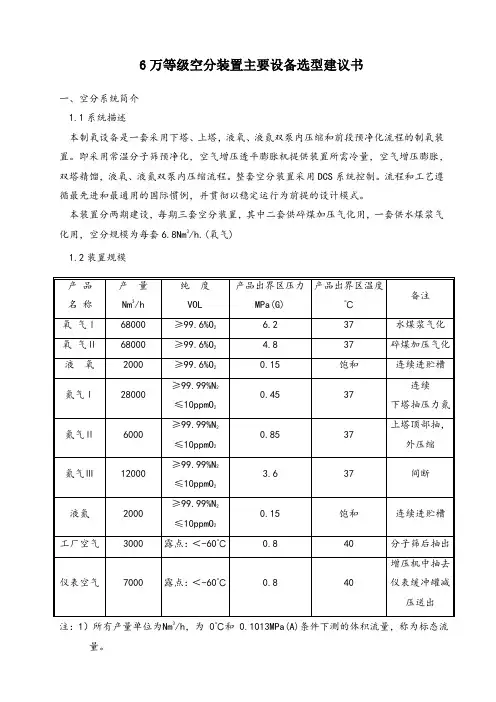

6万等级空分装置主要设备选型建议书

一、空分系统简介

1.1系统描述

本制氧设备是一套采用下塔、上塔，液氧、液氮双泵内压缩和前段预净化流程的制氧装置。即采用常温分子筛预净化，空气增压透平膨胀机提供装置所需冷量，空气增压膨胀，双塔精馏，液氧、液氮双泵内压缩流程。整套空分装置采用DCS系统控制。流程和工艺遵循最先进和最通用的国际惯例，并贯彻以稳定运行为前提的设计模式。

本装置分两期建设，每期三套空分装置，其中二套供碎煤加压气化用，一套供水煤浆气化用，空分规模为每套6.8Nm3/h.(氧气)

1.2装置规模

注：1）所有产量单位为Nm3/h，为 0℃和 0.1013MPa(A)条件下测的体积流量，称为标态流量。 产 品

名 称 产 量

Nm3/h 纯 度

VOL 产品出界区压力

MPa(G) 产品出界区温度

℃ 备注

氧 气Ⅰ 68000 ≥99.6%O2 6.2 37 水煤浆气化

氧 气Ⅱ 68000 ≥99.6%O2 4.8 37 碎煤加压气化

液 氧 2000 ≥99.6%O2 0.15 饱和 连续进贮槽

氮气Ⅰ 28000 ≥99.99%N2

≤10ppmO2 0.45 37 连续

下塔抽压力氮

氮气Ⅱ 6000 ≥99.99%N2

≤10ppmO2 0.85 37 上塔顶部抽，外压缩

氮气Ⅲ 12000 ≥99.99%N2

≤10ppmO2 3.6 37 间断

液氮 2000 ≥99.99%N2

≤10ppmO2 0.15 饱和 连续进贮槽

工厂空气 3000 露点：＜-60℃ 0.8 40 分子筛后抽出

仪表空气 7000 露点：＜-60℃ 0.8 40 增压机中抽去仪表缓冲罐减压送出 2）产品压力在空分界区出口处测量。

1.3 后备系统规模：

1）1500M3液氧低温贮槽及配套事故液氧泵及汽化设备。

2）1500M3液氮低温贮槽及配套事故液氮泵及汽化设备。

3）500 M3液氩低温贮槽及配套充车泵。
