1 实验一、戴维南定理

一、实验目的：

1、 深刻理解和掌握戴维南定理。

2、 初步掌握用Multisim软件绘制电路原理图。

3、 初步掌握Multisim软件中的Multimeter、Voltmeter、Ammeter等仪表的使用以及DC Operating Point、Parameter Sweep等SPICE仿真分析方法。

4、 掌握电路板的焊接技术以及直流电源、万用表等仪表的使用。

二、实验内容：

1、 计算等效电压和等效电阻；

2、 用Multisim软件测量等效电压和等效电阻；

3、 用Multisim软件仿真验证戴维南定理；

4、 在实验板上测试等效电压和等效电阻；

5、 在实验板上验证戴维南定理；

三、实验步骤

1、计算等效电压V=US（R3//R33）/（(R1//R11)+(R3//R33)）=2.613 V ；

等效电阻R=((R1//R3)+R2)//((R11//R33)+R22)=250.355Ω

2、软件仿真

（1）实验电路

在Multisim软件上绘制实验电路，如图1

2

图1 实验电路

参数测试

负载LR短路时的短路电流scI10.42mA 负载LR开路时的开路电压ocU2.609V

调节负载LR时的数据如表1所示。

（2）等效电路

在Multisim软件上绘制等效电路，如图2

图2 等效电路

参数测试

负载LR短路时的短路电流scI10.41mA 负载LR开路时的开路电压ocU2.60V

调节负载LR时的数据如表1所示。 3 3、电路实测

（1）实验电路

负载LR短路时的短路电流scI10.01mA 负载LR开路时的开路电压ocU2.58V

调节负载LR时的数据如表1所示。

（2）等效电路

负载LR短路时的短路电流scI10.1mA 负载LR开路时的开路电压ocU2.58V

调节负载LR时的数据如表1所示。

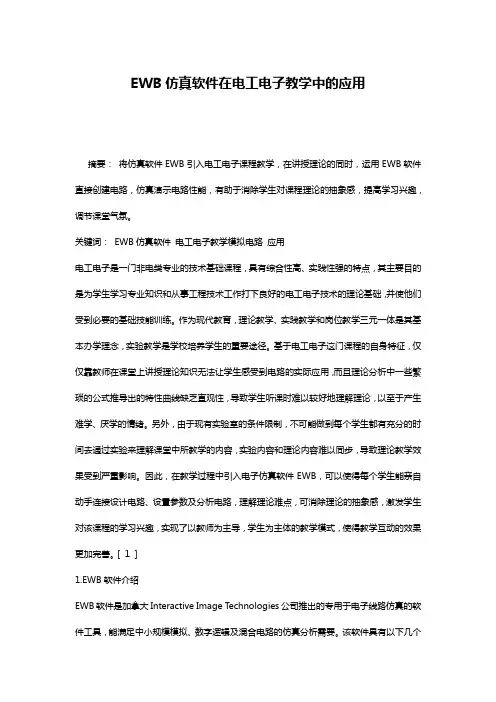

EWB仿真软件在电工电子教学中的应用

摘要： 将仿真软件EWB引入电工电子课程教学，在讲授理论的同时，运用EWB软件直接创建电路，仿真演示电路性能，有助于消除学生对课程理论的抽象感，提高学习兴趣，调节课堂气氛。

关键词： EWB仿真软件 电工电子教学模拟电路 应用

电工电子是一门非电类专业的技术基础课程，具有综合性高、实践性强的特点，其主要目的是为学生学习专业知识和从事工程技术工作打下良好的电工电子技术的理论基础，并使他们受到必要的基础技能训练。作为现代教育，理论教学、实践教学和岗位教学三元一体是其基本办学理念，实验教学是学校培养学生的重要途径。基于电工电子这门课程的自身特征，仅仅靠教师在课堂上讲授理论知识无法让学生感受到电路的实际应用，而且理论分析中一些繁琐的公式推导出的特性曲线缺乏直观性，导致学生听课时难以较好地理解理论，以至于产生难学、厌学的情绪。另外，由于现有实验室的条件限制，不可能做到每个学生都有充分的时间去通过实验来理解课堂中所教学的内容，实验内容和理论内容难以同步，导致理论教学效果受到严重影响。因此，在教学过程中引入电子仿真软件EWB，可以使得每个学生能亲自动手连接设计电路、设置参数及分析电路，理解理论难点，可消除理论的抽象感，激发学生对该课程的学习兴趣，实现了以教师为主导，学生为主体的教学模式，使得教学互动的效果更加完善。［１］

1.EWB软件介绍

EWB软件是加拿大Interactive Image Technologies公司推出的专用于电子线路仿真的软件工具，能满足中小规模模拟、数字逻辑及混合电路的仿真分析需要。该软件具有以下几个特点。

（1）界面友好。EWB软件在Windows平台上使用，其界面与其他Windows应用软件相似，因此学生学习非常容易上手。另外，该软件采用直观的图形界面创建电路，在计算机屏幕上模拟仿真实验室的工作台，简单直观。

（2）元器件库强大，功能丰富。EWB软件绘制电路图需要的元器件，电路仿真需要的测试仪器均可从软件屏幕直接获得。而且仪器的操作开关、按键与实际仪器仪表极为相似，可以实时显示测量结果。

电子示波器的ＥＷＢ仿真方法及效果初探

电子示波器是各项科学实验中使用频率最高的测试仪器，而当需要测试的工作量比较大时，会耗费太多的人力。借助EWB（电子工作台）对电子示波器进行模拟仿真，即可大大提高工作效率。经论证，其实验过程非常接近实际操作的效果。

标签：示波器；EWB；仿真；软件

EWB的全称为Electronics Workbench（电子工作台），它是加拿大Interactive

Image Technologies公司于八十年代末、九十年代初推出的电路分析和设计软件，可用于模拟电路、数字电路、数模混合电路和部分强电电路的实验、分析和设计。

与其他同类软件相比，EWB具有许多优点。首先，它的工作界面非常直观，易学易用，具有一般电子技术基础知识的人员，只需几个小时就可以掌握EWB的基本操作。其次，它的仿真手段真实准确，仪器和元器件的选用和实际情形非常相似，还可人为地设置短路、开路、漏电等故障分析。最后，EWB提供了十分详细的电路分析功能，有静态分析、动态分析、时域分析、频域分析、噪声分析、失真分析、离散傅立叶分析、温度分析等共计14种电路分析方法。

一.电子示波器仿真方法

在EWB的工作界面上，示波器的虚拟面板如图1所示。这是一种可用黑、红、绿、蓝、青、紫6种颜色显示波形的1000MHz双通道示波器，外观及操作都与实际的双踪示波器相同，可同时显示A、B两信号的幅度和频率变化，并可以分析周期信号大小、频率值以及比较两个信号的波形。只要单击仿真电源开关，示波器便可马上显示波形，将探头移到新的测试点时可以不关电源。

X轴可左右移动，Y轴可上下移动。当X轴为时间轴时，时基可在0.01ns/div--1s/div的范围内调整。Y轴范围为0.01mV/div--5kV/div，还可选择AC或DC两种耦合方式。虚拟示波器不一定要接地，只要电路中有接地元件即可。单击示波器面板上的 Expand按钮，可放大屏幕显示的波形，还可以将波形数据保存，用以在图表窗口中打开、显示或打印。要改变波形的显示颜色，可双击电路中示波器的连线，设置连线属性。

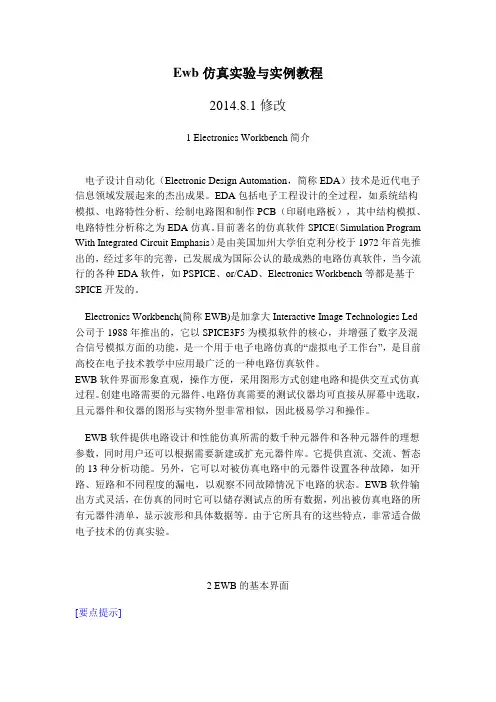

Ewb仿真实验与实例教程

2014.8.1修改

1 Electronics Workbench简介

电子设计自动化（Electronic Design Automation，简称EDA）技术是近代电子信息领域发展起来的杰出成果。EDA包括电子工程设计的全过程，如系统结构模拟、电路特性分析、绘制电路图和制作PCB（印刷电路板），其中结构模拟、电路特性分析称之为EDA仿真。目前著名的仿真软件SPICE（Simulation Program

With Integrated Circuit Emphasis）是由美国加州大学伯克利分校于1972年首先推出的，经过多年的完善，已发展成为国际公认的最成熟的电路仿真软件，当今流行的各种EDA软件，如PSPICE、or/CAD、Electronics Workbench等都是基于SPICE开发的。

Electronics Workbench(简称EWB)是加拿大Interactive Image Technologies Led公司于1988年推出的，它以SPICE3F5为模拟软件的核心，并增强了数字及混合信号模拟方面的功能，是一个用于电子电路仿真的“虚拟电子工作台”，是目前高校在电子技术教学中应用最广泛的一种电路仿真软件。

EWB软件界面形象直观，操作方便，采用图形方式创建电路和提供交互式仿真过程。创建电路需要的元器件、电路仿真需要的测试仪器均可直接从屏幕中选取，且元器件和仪器的图形与实物外型非常相似，因此极易学习和操作。

EWB软件提供电路设计和性能仿真所需的数千种元器件和各种元器件的理想参数，同时用户还可以根据需要新建或扩充元器件库。它提供直流、交流、暂态的13种分析功能。另外，它可以对被仿真电路中的元器件设置各种故障，如开路、短路和不同程度的漏电，以观察不同故障情况下电路的状态。EWB软件输出方式灵活，在仿真的同时它可以储存测试点的所有数据，列出被仿真电路的所有元器件清单，显示波形和具体数据等。由于它所具有的这些特点，非常适合做电子技术的仿真实验。
