柱的配筋构造
柱配筋构造重点分析 纵筋
两种钢筋
箍筋
三个节点
柱根节点：柱与基础 柱中间节点：柱与柱 柱顶节点：柱与屋面梁
高等课件
49
高等课件
50
高等课件
51
柱子基础插筋长度
基础插筋长度＝弯折长度+竖直高等长课度件 h1+非连接区Hn/3+搭接长度52LlE
柱子基础插筋长度
• 以图9.12为例，说明采用截面注写方式表 达柱平法施工图的内容。
高等课件
10
高等课件
11
柱平法施工图——截面注写方式
第1行——KZ3 表明该柱的编号是KZ3，即3号框架柱； 第二行——650x600 表明该柱的截面面积尺寸为650mmx600mm； 第三行——24Φ22 含义：24根直径为22毫米的二级（HRB335）钢筋 第四行——Φ10@100/200 Φ10：表示直径为10mm的HPB300（一级）钢筋； 斜线“/”为区分加密区和非加密区而设置， 斜线前面的“100”表示加密区箍筋间距， 斜线后面的“200”表示非加密区的箍筋间距； 含义： 直径为10毫米，加密区间距为100毫米，非加密区 间距为200毫米的一级钢筋
150 450
高等课件
定位h边 尺寸与轴
线关系
31
所有纵筋位置 见断面图
角部纵筋 4φ22
b边中部纵筋 5φ22
所有纵筋（角 部、b边中部、 hh边边中中部部）纵一筋
共242φφ222
150 450
高等课件
32
纵筋直径只有1种，全部纵筋注写在集中标注； 钢筋位置在断面图中按照实际布置画出； b边和h边不再用文字标注

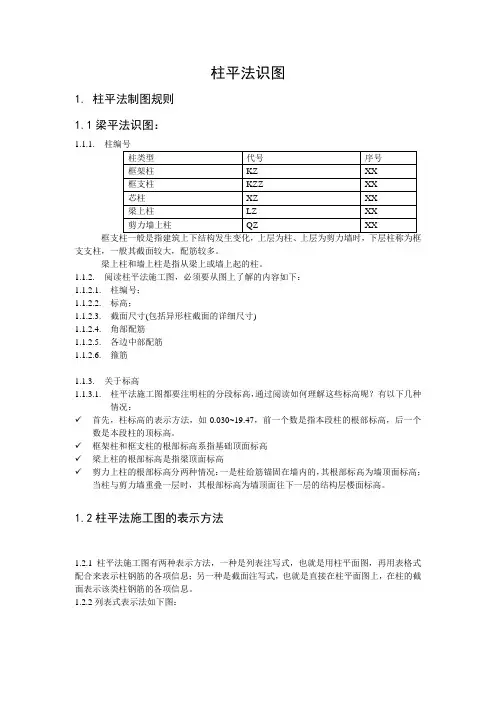

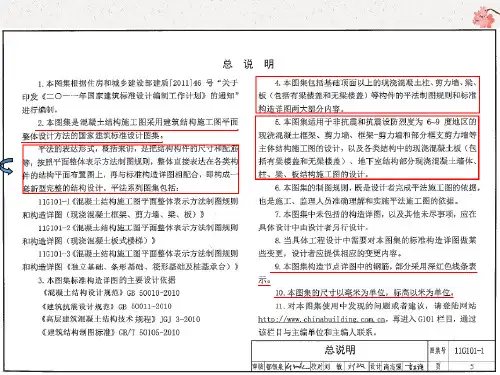

柱平法识图1.柱平法制图规则1.1梁平法识图：1.1.1.框支柱一般是指建筑上下结构发生变化，上层为柱、上层为剪力墙时，下层柱称为框支支柱，一般其截面较大，配筋较多。

梁上柱和墙上柱是指从梁上或墙上起的柱。

1.1.2.阅读柱平法施工图，必须要从图上了解的内容如下：1.1.2.1.柱编号；1.1.2.2.标高；1.1.2.3.截面尺寸(包括异形柱截面的详细尺寸)1.1.2.4.角部配筋1.1.2.5.各边中部配筋1.1.2.6.箍筋1.1.3.关于标高1.1.3.1.柱平法施工图都要注明柱的分段标高，通过阅读如何理解这些标高呢？有以下几种情况：✓首先，柱标高的表示方法，如-0.030~19.47，前一个数是指本段柱的根部标高，后一个数是本段柱的顶标高。

✓框架柱和框支柱的根部标高系指基础顶面标高✓梁上柱的根部标高是指梁顶面标高✓剪力上柱的根部标高分两种情况：一是柱给筋锚固在墙内的，其根部标高为墙顶面标高；当柱与剪力墙重叠一层时，其根部标高为墙顶面往下一层的结构层楼面标高。

1.2柱平法施工图的表示方法1.2.1柱平法施工图有两种表示方法，一种是列表注写式，也就是用柱平面图，再用表格式配合来表示柱钢筋的各项信息；另一种是截面注写式，也就是直接在柱平面图上，在柱的截面表示该类柱钢筋的各项信息。

1.2.2列表式表示法如下图：在上图中，柱所有的配筋信息都可以在列表中清楚的看到。

1.2.3截面式柱平法如下图所示以上图中KZ1(-19.47~37.47)为例：B*H=650*600 B1=B2=325 H1=150 H2=450角筋：4根二级25B边一侧中部筋：5根二级25 两侧对称H边一侧中部筋：4根二级25 两侧对称箍筋：一级直径为10，加密区间距100，非加密区间距200 为井字形箍筋柱的平法图主要是指截面数据、标高数据、及配筋数据，而配筋数据又很简单，只能纵筋和箍筋两种。

这些钢筋在柱是如何摆放的呢？这就要阅读平法图集的柱构造详图部分。

常见的柱构件多为偏心受压构件。由于结构受到不同水平荷载
的作用（如风荷载、地震荷载），在柱截面内可能要承受不同 方向弯矩的作用。 柱构件中的混凝土用于承受竖向荷载产生的轴向压力作用，钢 筋用于承受水平荷载产生的弯矩作用。
为了设计、施工方便，通常采用对称配筋的方式。
三、框架柱在柱平法施工图中的表示方法
也用 b1、b2 和 h1、h2 表示，并使 d= b1+ b2；h= h1+h2。
温故知新：
读出图中以下信息： 1、柱编号 2、柱截面尺寸b×h 3、与轴线关系b1、b2、h1、h2
柱编号为 4号框架柱
柱截面尺寸
b=500 h=500
b边
h2=350
h边
h1=150
b1=250
b2=250
热轧钢筋符号
钢筋级别 光圆钢筋 HPB300 HRB335 普通低合金热轧月牙纹变形钢筋 HRB400 HRB500 纵向钢筋 符号 位置 箍筋
（4）注写柱纵筋
柱内钢筋分为纵向钢筋和箍筋两种。
纵向钢筋是平行于混凝土构件纵轴方向所配 置的钢筋。
矩形截面纵筋根数不得少于四根，以便于与
箍筋形成钢性骨架、便于施工。
柱子的纵筋和箍筋示意
2、柱的受力特性
受压构件分类
轴心受压构件 偏心受压构件
单向偏心受压构件
双向偏心受压构件
(a)Ö á Ð Ä Ê Ü Ñ ¹
(b)µ ¥ Ï ò Æ « Ð Ä Ê Ü Ñ ¹
(c)Ë « Ï ò Æ « Ð Ä Ê Ü Ñ ¹
二、柱的分类和受力特性
2、柱的受力特性
框架结构中的柱以承受竖向荷载为主。
1、柱平法施工图的表示方法
①列表注写方式

② 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联， 注写时将角部纵筋写在前面。例如：梁支座上部有四根纵筋，2Φ22放在 角部，2Φ20放在中部，在梁支座上部应注写为2Φ22＋2Φ20。
③ 当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当 梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另
2.3. 截面注写方式 1）截面注写方式系指在分标准层绘制的柱平面布置图的 柱截面上，分别在同一编号的柱中选择一个截面，以直接 注写截面尺寸和配筋具体数值的方式来表达柱平法施工图 ，如图所示。
2）按表的规定进行编号，从相同编号 的柱中选择一个截面，按另一种比例 原位放大绘制柱截面配筋图，并在各 配筋图上继其编号后再注写截面尺寸 b×h、角筋或全部纵筋（当纵筋采用 一种直径且能够图示清楚时）、箍筋 的具体数值，以及在柱截面配筋图上 标注柱截面与轴线关系的b1、b2
3）在截面注写方式中，如柱的分段截面尺寸和配筋均相同，仅分段截面 与轴线的关系不同时，可将其编为同一柱号，但此时应在未画配筋的柱 截面上注写该柱截面与轴线关系的具体尺寸。
1
各种箍筋下料长度计算如下： 箍筋长度=2 (b+h) -8保护层-4d +2×1.9d+2max(10d,75) 箍筋长度=2 (b+h) -8保护层-4d +2×11.9d
梁类型 楼层框架梁 屋面框架梁
框支梁 非框架梁
悬挑梁
图 梁的平面注写示例
表
代号 KL WKL KZL L XL
梁编号
序号 ×× ×× ×× ×× ××
跨数及是否带有悬挑 （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B）
