Aspen第五讲 ———— 分离过程模拟设计（Separation Process） Aspen plus分离过程分为两大类： 一、 简单分离单元模型（Separators）

二、 塔设备单元模型(Columns) 首先介绍简单分离单元模型： 简单分离单元模型包含有5个模块  两相闪蒸器 Flash2模块执行给定热力学条件下的汽-液平衡或汽-液-液平衡计算，输出一股汽相和一股液相产物。用于模拟闪蒸器、蒸发器、气液分离器等。 其物流连接图如下（只需连接红色物流箭头）： Flash2模块（Block）的模型参数有3组： 1、 闪蒸设定(Flash Specifications) (1) 温度（Temperature） (2) 压力（Pressure） (3) 蒸汽分率（Vapor Fraction） (4) 热负荷（Heat Duty） 从以上4个参数中选定2个。 2、 有效相态（Valid Phase） (1) 汽-液相（Vapor-Liquid） (2) 汽-液-液相（Vapor-Liquid-Liquid） (3) 汽-液-游离水相（Vapor-Liquid-Free Water） 从以上3个参数中选定1个。 3、 液沫夹带（Liquid Entrainment in Vapor Stream） 液相在汽相中的夹带分率，介于0-1之间。

气相产物 液相产物 举例：

解： 第一步：建立模型：

第二步：参数设置：

塔板上气液两相接触时，一部分液滴被上升气流夹带到上一层塔板，这种现象称为液沫夹带。 一种阻碍蒸馏提纯的现象 第三步: 开始运算。 Heater Example 4Stream IDFEEDLIQUIDVAPORTemperatureC 87.3 82.4 82.4Pressurebar 1.100 1.100 1.100Vapor Frac 1.000 0.000 1.000Mole Flowkmol/hr 31.847 23.885 7.962Mass Flowkg/hr 1000.000 716.066 283.934Volume Flowcum/hr 867.583 0.920 213.961EnthalpyMMkcal/hr -1.790 -1.577 -0.445Mass Flowkg/hr ETHANOL 700.000 469.274 230.726 WATER 300.000 246.792 53.208Mass Frac ETHANOL 0.700 0.655 0.813 WATER 0.300 0.345 0.187Mole Flowkmol/hr ETHANOL 15.195 10.186 5.008 WATER 16.653 13.699 2.954Mole Frac ETHANOL 0.477 0.426 0.629 WATER 0.523 0.574 0.371 例题2： 解：其他步骤同例1，仅需在Block中做如下改动： 计算结果如下： Heater Example 4Stream IDFEEDLIQUIDVAPORTemperatureC 120.0 90.3 90.3Pressurebar 5.000 1.500 1.500Vapor Frac 0.000 0.000 1.000Mole Flowkmol/hr 31.847 28.895 2.952Mass Flowkg/hr 1000.000 894.016 105.984Volume Flowcum/hr 1.390 1.174 59.482EnthalpyMMkcal/hr -2.064 -1.899 -0.165Mass Flowkg/hr ETHANOL 700.000 613.302 86.698 WATER 300.000 280.714 19.286Mass Frac ETHANOL 0.700 0.686 0.818 WATER 0.300 0.314 0.182Mole Flowkmol/hr ETHANOL 15.195 13.313 1.882 WATER 16.653 15.582 1.071Mole Frac ETHANOL 0.477 0.461 0.637 WATER 0.523 0.539 0.363 例题3： 解：在Block中做如下改动：

Liquid entrainment的值介于0-1之间，即液沫占气体总量的百分数。如果50%的液沫夹带现象出现，会导致什么后果？

液沫夹带 Heater Example 4Stream IDFEEDLIQUIDVAPORTemperatureC 20.0 108.8 108.8Pressurebar 2.000 2.000 2.000Vapor Frac 0.000 0.000 0.491Mole Flowkmol/hr 44.021 14.852 29.170Mass Flowkg/hr 1000.000 277.868 722.132Volume Flowcum/hr 1.081 0.311 227.642EnthalpyMMkcal/hr -2.971 -0.988 -1.772Mass Flowkg/hr ACETONE 300.000 14.950 285.050 WATER 700.000 262.918 437.082Mass Frac ACETONE 0.300 0.054 0.395 WATER 0.700 0.946 0.605Mole Flowkmol/hr ACETONE 5.165 0.257 4.908 WATER 38.856 14.594 24.262Mole Frac ACETONE 0.117 0.017 0.168 WATER 0.883 0.983 0.832

Heater Example 4Stream IDFEEDLIQUIDVAPORTemperatureC 20.0 108.8 108.8Pressurebar 2.000 2.000 2.000Vapor Frac 0.000 0.000 1.000Mole Flowkmol/hr 44.021 29.703 14.318Mass Flowkg/hr 1000.000 555.736 444.264Volume Flowcum/hr 1.081 0.623 227.331EnthalpyMMkcal/hr -2.971 -1.977 -0.784Mass Flowkg/hr ACETONE 300.000 29.901 270.099 WATER 700.000 525.835 174.165Mass Frac ACETONE 0.300 0.054 0.608 WATER 0.700 0.946 0.392Mole Flowkmol/hr ACETONE 5.165 0.515 4.650 WATER 38.856 29.188 9.668Mole Frac ACETONE 0.117 0.017 0.325 WATER 0.883 0.983 0.675

有50%的液沫夹带 有0%的液沫夹带  三相闪蒸器 Flash3模块执行给定热力学条件下的汽-液-液平衡计算，输出一股汽相和两股液相产物。用于模拟闪蒸器、蒸发器、液-液分离器、汽-液-液分离器等。 Flash3的模块连接图如下：

Flash3模块的模型参数有3组： 1、 闪蒸设定(Flash Specifications) （1） 温度（Temperature） （2） 压力（Pressure） （3） 蒸汽分率（Vapor Fraction） （4） 热负荷（Heat Duty） 从以上4个参数中选定2个。 2、 关键组分（Key Componet） 指定关键组分后，含关键组分摩尔分率大的液相做第二液相。如未指定关键组分，则密度大的液相作为第二液相。（因此，不指定亦可！） 3、液沫夹带（Liquid Entrainment in Vapor Stream） 分别设定两个液相在汽相中的夹带分率。 例题4：

解： 第一步：建立模型如图所示：

第二步：输入参数 在“set up”、“component”、“Properties”、“Stream”中输入例题中的各种条件。 注意“block”中的设置如下： 第三步：开始运算，结果如下： Heater Example 4Stream IDFEEDLIQUID-1LIQUID-2VAPORTemperatureC 92.8 7.8 7.8 7.8Pressurebar 1.100 0.110 0.110 0.110Vapor Frac 1.000 0.000 0.000 1.000Mole Flowkmol/hr 32.197 0.888 28.089 3.220Mass Flowkg/hr 1000.000 75.698 679.088 245.242Volume Flowcum/hr 890.478 0.110 0.743 683.639EnthalpyMMkcal/hr -1.758 -0.043 -1.916 -0.140Mass Flowkg/hr ETHANOL 300.000 0.904 282.656 16.438 WATER 400.000 0.006 395.255 4.733 N-HEXANE 300.000 74.789 1.177 224.072Mass Frac ETHANOL 0.300 0.012 0.416 0.067 WATER 0.400 73 PPM 0.582 0.019 N-HEXANE 0.300 0.988 0.002 0.914Mole Flowkmol/hr ETHANOL 6.512 0.020 6.135 0.357 WATER 22.203 < 0.001 21.940 0.263 N-HEXANE 3.481 0.868 0.014 2.600Mole Frac ETHANOL 0.202 0.022 0.218 0.111 WATER 0.690 346 PPM 0.781 0.082 N-HEXANE 0.108 0.978 486 PPM 0.808

合集下载

Aspen_Plus最全最简单教程

Aspen_Plus最全最简单教程

在已知反应动力学的情况下，可以用更精确的模型，如连续搅拌釜式反 应模型（RCSTR）或活塞流反应模型（RPLUG）。 RBATCH反应模型可处理单相或两相的动态反应，可选用连续进料和出 料。 RGIBBS是根据GIBBS自由能极小的基本原理，它能描述单相化学平衡 、相平衡，也能同时描述化学平衡和相平衡，可以处理固、液多相系统 。RGIBBS能自动决定实际存在的相数。
适合中国人的Aspen Plus教程

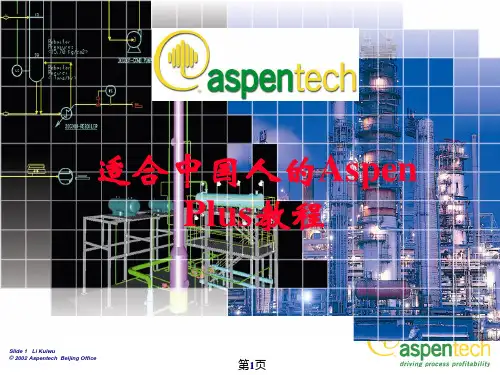

Slide 1 Li Kuiwu © 2002 Aspentech Beijing Office
第1页
主要内容
讲义1 Aspen Plus简介
讲义2 Aspen Plus 界面介绍 讲义3 快速入门 讲义4 Aspen Plus精通 讲义5 模型分析工具 讲义6 其他高级功能简介 综合练习
Slide 9 Li Kuiwu © 2002 Aspentech Beijing Office
第9页
Aspen Plus具有完整的单元操作模型库
Aspen Plus有一套完整的单元操作模型，可以模拟各种操作过程,由单 个原油蒸馏塔的计算到整个合成氨厂的模拟。 由于Aspen Plus系统采用了先进的PLEX数据结构，对于组分数、进出 口物流数、塔的理论板数以及反应数目均无限制，这是Aspen Plus的一 项独特优点，非其它过程模拟软件所能比拟。 此外，所有模型都可以处理固体和电解质。单元操作模型库约由50种单 元操作模型构成。
Slide 12 Li Kuiwu © 2002 Aspentech Beijing Office
第12页
Aspen Plus的单元操作模型及其主要功能
Slide 13 Li Kuiwu © 2002 Aspentech Beijing Office
0-ASPEN培训内容201305

0-ASPEN培训内容201305

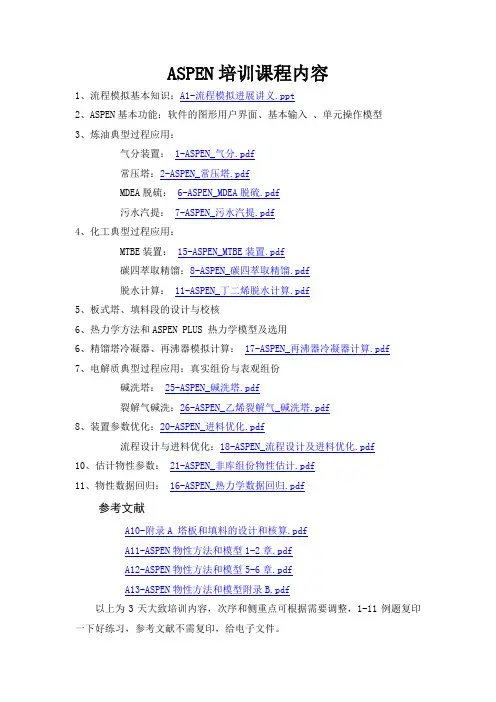

ASPEN培训课程内容
