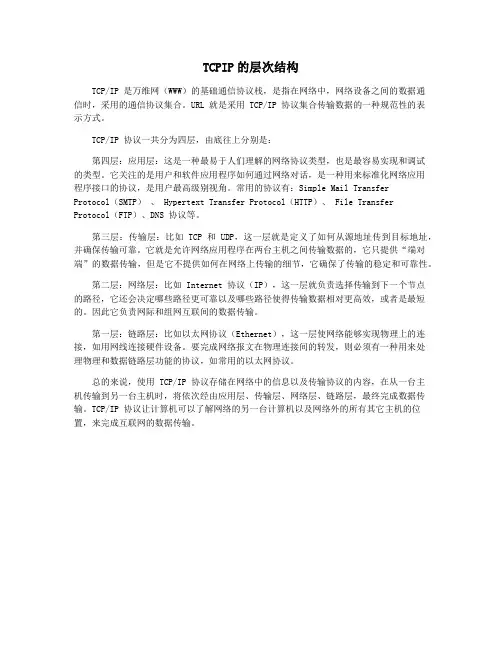

TCPIP的层次结构TCP/IP 是万维网（WWW）的基础通信协议栈，是指在网络中，网络设备之间的数据通信时，采用的通信协议集合。
URL 就是采用 TCP/IP 协议集合传输数据的一种规范性的表示方式。
TCP/IP 协议一共分为四层，由底往上分别是：第四层：应用层：这是一种最易于人们理解的网络协议类型，也是最容易实现和调试的类型。
它关注的是用户和软件应用程序如何通过网络对话，是一种用来标准化网络应用程序接口的协议，是用户最高级别视角。
常用的协议有：Simple Mail TransferProtocol（SMTP）、 Hypertext Transfer Protocol（HTTP）、 File TransferProtocol（FTP）、DNS 协议等。
第三层：传输层：比如 TCP 和 UDP，这一层就是定义了如何从源地址传到目标地址，并确保传输可靠。
它就是允许网络应用程序在两台主机之间传输数据的，它只提供“端对端”的数据传输，但是它不提供如何在网络上传输的细节，它确保了传输的稳定和可靠性。
第二层：网络层：比如 Internet 协议（IP），这一层就负责选择传输到下一个节点的路径，它还会决定哪些路径更可靠以及哪些路径使得传输数据相对更高效，或者是最短的。
因此它负责网际和组网互联间的数据传输。
第一层：链路层：比如以太网协议（Ethernet），这一层使网络能够实现物理上的连接，如用网线连接硬件设备。
要完成网络报文在物理连接间的转发，则必须有一种用来处理物理和数据链路层功能的协议，如常用的以太网协议。
总的来说，使用 TCP/IP 协议存储在网络中的信息以及传输协议的内容，在从一台主机传输到另一台主机时，将依次经由应用层、传输层、网络层、链路层，最终完成数据传输。
TCP/IP 协议让计算机可以了解网络的另一台计算机以及网络外的所有其它主机的位置，来完成互联网的数据传输。
TCPIP模型及OSI七层参考模型各层的功能和主要协议TCP/IP模型和OSI七层参考模型是两种不同的网络协议体系架构，用于描述和管理计算机网络中传输数据的过程。
虽然它们是两个独立的模型，但是它们之间存在着很多相似之处。
下面详细介绍TCP/IP模型和OSI七层参考模型各层的功能和主要协议。
一、TCP/IP模型TCP/IP模型是互联网常用的网络协议体系架构，由四个层次构成，即网络接口层、网际层、传输层和应用层。
1.网络接口层：网络接口层是通过物理连接和电流，将数据变成二进制电信号以便于在网络中传输。
它负责将数据包转换成比特流传输，是数据在局域网中的传输介质，主要包含物理层和数据链路层。
物理层：负责物理传输介质的传输细节，如光纤、电缆等。
数据链路层：负责数据在物理网络中的传输，通过帧传输保证数据的准确性，如以太网、WiFi等。
主要协议：Ethernet、PPP、ARP等。
2.网际层：网际层是在网络中定位和标识主机的过程，它负责通过IP地址将数据传输到目标主机。
网际层是TCP/IP模型中最重要的层，提供传送和路由数据包的功能。
主要协议：IP、ICMP、ARP、RARP等。
3.传输层：传输层主要是为应用层提供可靠的数据传输，负责数据的分段、传输和排序，确保数据的有序、可靠和无差错。
主要协议：TCP、UDP。
4.应用层：应用层是TCP/IP模型最上层的层次，主要是用户和网络应用之间的接口层。
应用层的协议提供了网络应用之间的通信。
主要协议：HTTP、FTP、SMTP、DNS等。
二、OSI七层参考模型OSI（Open System Interconnection）七层参考模型是国际标准化组织（ISO）提出的通信协议模型，它将数据传输过程分成了七个不同层次，分别是物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
1.物理层：物理层是物理媒介上数据的传输和传输的电流、光信号转换的功能部分，负责传输原始的比特流。

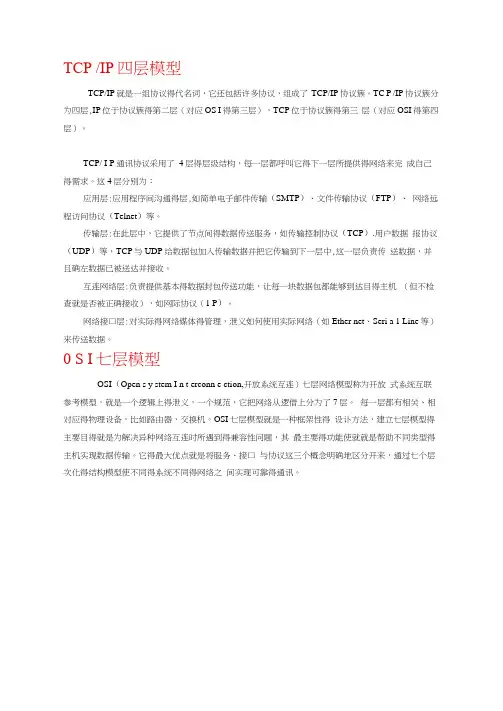

TCP /IP四层模型TCP/IP就是一组协议得代名词，它还包括许多协议，组成了TCP/IP协议簇。
TC P /IP协议簇分为四层,IP位于协议簇得第二层（对应OS I得第三层），TCP位于协议簇得第三层（对应OSI得第四层）。
TCP/ I P通讯协议采用了4层得层级结构，每一层都呼叫它得下一层所提供得网络来完成自己得需求。
这4层分别为：应用层:应用程序间沟通得层,如简单电子邮件传输（SMTP）、文件传输协议（FTP）、网络远程访问协议（Telnet）等。
传输层:在此层中，它提供了节点间得数据传送服务，如传输控制协议（TCP）.用户数据报协议（UDP）等，TCP与UDP给数据包加入传输数据并把它传输到下一层中,这一层负责传送数据，并且确左数据已被送达并接收。
互连网络层:负责提供基本得数据封包传送功能，让每一块数据包都能够到达目得主机（但不检查就是否被正确接收），如网际协议（1 P）。
网络接口层:对实际得网络媒体得管理，泄义如何使用实际网络（如Ether net、Seri a 1 Line等）来传送数据。
0 S I七层模型OSI（Open s y stem I n t erconn e ction,开放系统互连）七层网络模型称为开放式系统互联参考模型，就是一个逻辑上得泄义，一个规范，它把网络从逻借上分为了7层。
每一层都有相关、相对应得物理设备，比如路由器，交换机。
OSI七层模型就是一种框架性得设讣方法，建立七层模型得主要目得就是为解决异种网络互连时所遇到得兼容性问题，其最主要得功能使就就是帮助不同类型得主机实现数据传输。
它得最大优点就是将服务、接口与协议这三个概念明确地区分开来，通过七个层次化得结构模型使不同得系统不同得网络之间实现可靠得通讯。
图1 osi 七层结构模型优点建立七层模型得主要目得就是为解决异种网络互连时所遇到得兼容性问题。
它得最大 优点就是将服务、接口与协议这三个概念明确地区分开来:服务说明某一层为上一层提供一 些什么功能，接口说明上一层如何使用下层得服务,而协议涉及如何实现本层得服务;这样各 层之间具有很强得独立性，互连网络中各实体采用什么样得协议就是没有限制得，只要向上 提供相同得服务并且不改变相邻层得接口就可以了。
工控TCP/IP协议指的是应用于工业控制系统中的TCP/IP协议栈。
TCP/IP协议是一组用于在计算机网络之间进行通信的协议，包括传输控制协议（TCP）和互联网协议（IP）。
在工业控制领域，使用TCP/IP协议可实现设备之间的数据交换和通信。
下面是对工控TCP/IP协议的一些详解：1. TCP/IP协议栈：工控TCP/IP协议栈是基于TCP/IP协议设计的专为工业控制领域而优化的协议栈。
它包含多个协议层，包括物理层、数据链路层、网络层、传输层和应用层。
2. 数据链路层：工控TCP/IP协议使用以太网作为主要的数据链路层协议。
它使用以太网帧格式来封装和传输数据。
3. 网络层：工控TCP/IP协议使用互联网协议IP作为网络层协议。
IP负责数据的路由和传递，并实现了IPv4或IPv6地址的分配和识别。
4. 传输层：工控TCP/IP协议使用传输控制协议TCP或用户数据报协议UDP作为传输层协议。
TCP提供面向连接的、可靠的数据传输，而UDP提供无连接的、不可靠的数据传输。
5. 应用层：工控TCP/IP协议的应用层包括一系列协议和服务，用于实现特定的应用功能，如Modbus TCP、OPC UA、SNMP和HTTP等。
6. 网络拓扑：工业控制系统中的网络拓扑通常采用层次化结构，包括控制网络、现场总线和设备级网络。
工控TCP/IP协议可在这些网络之间建立通信连接。
7. 安全性：由于工业控制系统对安全性的要求较高，工控TCP/IP协议通常会引入安全机制，如虚拟私有网络（VPN）、防火墙和加密技术，以保护通信数据的安全性和保密性。
工控TCP/IP协议提供了在工业控制系统中实现数据传输和通信的基础。
它广泛应用于工业自动化、远程监控和设备管理等领域，为工控设备的互联和集成提供了标准化的解决方案。
