爱普生打印机维修必备技术手册

第 1 页 共 5 页 爱普生一体机维修经验谈

荆家镇社区教育中心 王源

为服务社区和学校办公，节约经费开支，近10年来王克法同志为服务区域内单位和个人维打印机近百台。本人为协助其工作，2020年疫情期间，开始学习打印机维修技术。

下面就爱普生L201一体机维修过程探讨一下，该机开始处于报废状态，各系统均不能工作。维修过程中遇到了各种各样的问题，现逐一解决，终于复活了。现把维修经验总结如下与大家分享（其它型号原理一样，均可借鉴）：

维修好的爱普生L201一体机

一、不能开机

1、请检查开关按键和排线是否有问题；

2、测量电源输出是否为42V左右；

二、指示灯三灯闪烁

1、一体机扫描组件问题，不能打印。能开机，但字车抖动一

第 2 页 共 5 页 下就没反应，灯全闪，这种情况首先检查光栅盘传感器上的4芯排线是否有断线或者没插好，其次检查字车排线是否插好或者有损坏；

2、扫描组件损坏，需要维修或更换。能开机，字车走动正常，过一会灯全闪，扫描头咔咔响。如果开机时扫描头能够左右移动一段距离且灯亮，说明扫描头和步进电机是好的。再检查扫描排线是否插好或者损坏，步进电机问题可能性很小，无刷电机是不容易出现问题的（步进电机判定好坏方法：测量电机1与2的阻值应该跟3与4的阻值相同就是好的；扫描排线问题检测方法：用万用表的蜂鸣档测试是不是通畅)。另外扫描部件是需要定位的，安装时需要装上顶盖的，让扫描头能够检测到顶盖的两个黑或白色定位点。

3、打印机硬件问题。即常规错误，硬件损坏或错位，安装错误；

三、电脑显示卡纸错误

1、关闭打印机电源，打开打印机盖，从走纸通道中取出打印纸或其他阻塞物。

2、重新打开打印机电源，检查指示灯状态是否恢复正常。

四、指示灯墨灯常亮

1、需要加墨。磨盒墨量低于2cm，就需加墨。

2、多数墨量显示有误差，只需进行操作加墨步骤，就能恢复正常；

第 3 页 共 5 页 3、爱普生打印机清零软件清零；

爱普生【LQ-630K】拆机换打印头线圈及维修主板

一台爱普生LQ630K打印机本来是不通电的，其发生的故障是因为打印头线圈和主板的打印头驱动IC烧掉了，使得线圈对地短路，才导致打印机不通电，要换掉烧坏的打印头线圈和主板的打印头驱动IC。下面就直接上图：

这里要注意，如果是烧了打印头驱动IC的话，你必须得先换掉那个IC，如果不换装上打印头再通电照样会烧线圈的

看了觉得可以的话留下几个M币表示安慰，谢谢！

拆打印头可得小心谨慎，这里看到的电路板最上面一排的中间那个焊点是接地的，用表笔按住接地点，然后用另一支表笔按住其他的点，如果阻值在40左右说明是正常的，如果是0－

在拆打印头的时候可以把拆下来的部件按顺序摆放好，以免安装回去的时候不记得哪个该放什么位置

这里要提醒一下，这个东西是盖住打印针的，这上面有四个脚有缺口，但是三个是紧挨在一起的，在装回原位的时候第一个口下面的槽要对准图右边白色胶的位置。

这里开始拆针了，第一次拆的朋友得小心，别把针弄弯了，用镊子一根根取出来，老手可以用镊子一次取多根

本帖最近评分记录： 共 56 条评分 M币 +325

hfsp M币 +5 01-04 認真發帖

shuishou M币 +5 2011-12-18 謝謝分享

朝、夕 M币 +5 2011-11-06 謝謝分享

lwz642246 M币 +8 2011-10-06 優秀文章

ps_x_boy M币 +10 2011-10-05 动手能力强，

zhangjuyi M币 +3 2011-09-25 -

weijun189 M币 +5 2011-09-25 認真發帖 春风化雪 M币 +3 2011-09-17 想学你为师呢

懒虫包子 M币 +10 2011-09-13 原創內容

dushuji M币 +5 2011-09-13 認真發帖

爱普生R230打印机进纸故障的解决办法

爱普生R230普遍存在的一个问题是：使用一段时间后打反面经常进纸困难，严重的时候，打正面也经常进不了纸，反复取放好几次才能打一张，上述故障有的新机子也有。

有同修说是搓纸轮不行。要换加强轮，并推荐更换佳能一款激光机搓纸轮。最近通过两台R230出现此故障后（其中一台是新的，刚买来就不能正常使用），经研究发现并不是搓纸轮本身的问题，而是机子自身设计有缺陷，简单分析如下：

其实是进纸器（放纸的结构）与机体本身的间隙稍微大了一点，也就说搓纸轮本身和主机之间间距稍微大了一点。因此同修建议换加强轮也能解决此问题，因为加强轮直径比原装搓纸轮稍微大一点。

具体的解决办法有二：

一、将机子拆开，取下安搓纸轮的轴后，取下搓纸轮上的塑料套，用封口胶在轮上缠几圈，再把塑料套安好，通过这样增大了搓纸轮直径解决了此问题。

二、放纸的结构里面推纸板下面的弹簧质量有问题，使用时间稍微长一点后变软了，推纸不到位，使主机上的搓纸轮卷不到纸。因此建议将推纸板下面的弹簧换成强度高一点的，或者拉长一点也暂时可以解决此问题。

另外，经使用发现，市场上卖的专供大陆的爱普生R230打印机（灰色外壳）上述故障比较普遍，有些机子不长时间就出现断线，有的新机就不好进纸；相反专供台湾的爱普生R230打印机（白色外壳）故障少些，好用的多，而且比灰色外壳的便宜约200～300元，建议如果打算买R230打印机，最好买白色外壳的。 但需要找，不是每个商家都有。

除以上两点在分享一点爱普生r210和r230打印机的问题和解决方法

1、EPSONR210,230进纸器不好的问题：打像纸一般没大问题，打名片纸有一定的问题。劣质的喷墨纸问题就更大了。

因为打印机的纸张基本有涂层的，便宜的名片纸和喷墨纸的涂层工艺十分差！用户可以用手指擦一下，就会发现有涂层粉掉下来，这就是造成进纸起打滑的原因！

如有你有帮助，请购买下载，谢谢！

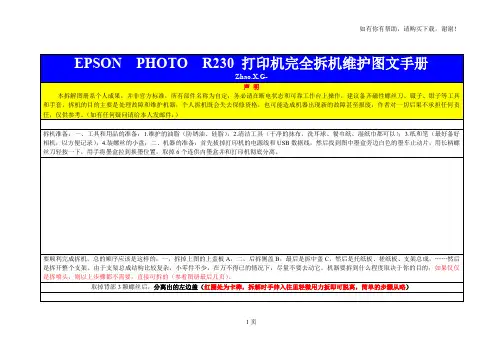

1页 EPSON PHOTO R230 打印机完全拆机维护图文手册

Zhao.X.G-

声 明

本拆解图册系个人成果，并非官方标准，所有部件名称为自定，务必请在断电状态和可靠工作台上操作，建议备齐磁性螺丝刀、镊子、钳子等工具和手套，拆机的目的主要是处理故障和维护机器，个人拆机既会失去保修资格，也可能造成机器出现新的故障甚至报废，作者对一切后果不承担任何责任，仅供参考。（如有任何疑问请给本人发邮件：）

拆机准备：一、工具和用品的准备：1.维护的油脂（防锈油、硅脂）；2.清洁工具（干净的抹布、洗耳球、餐巾纸、湿纸巾都可以）；3.纸和笔（最好备好相机，以方便记录）；4.装螺丝的小盘；二、机器的准备：首先拔掉打印机的电源线和USB数据线，然后找到图中墨盒旁边白色的墨车止动片，用长柄螺丝刀轻按一下，用手将墨盒拉到换墨位置，取掉6个连供内墨盒并和打印机彻底分离。

要顺利完成拆机，总的顺序应该是这样的：一，拆掉上图的上盖板A，二，后拆侧盖B，最后是拆中盖C，然后是托纸板、搓纸板、支架总成，……然后是拆开整个支架。由于支架总成结构比较复杂，小零件不少，在万不得已的情况下，尽量不要去动它。机器要拆到什么程度取决于你的目的；如果仅仅是拆喷头，则以上步骤都不需要，直接可拆的（参看图册最后几页）。

取掉背部3颗螺丝后，分离出的左边盖（红圈处为卡榫，拆解时手伸入往里轻微用力扳即可脱离，简单的步骤从略）

如有你有帮助，请购买下载，谢谢！

2页 右边盖（注意卡扣位置）

支架总成局部（齿轮组局部-1）

支架总成局部（齿轮组局部-2）

支架总成局部（弹簧）

支架总成局部（弹簧）

支架总成局部（轴头）

拆掉墨盒附近的中壳与主支架间的螺丝，并保证墨盒不遮挡此处，否则中壳无法拆卸，（墨盒能否自由移动，起决于墨盒限位杆的状态）

中壳前部（手按处为卡榫（左右各一））

中壳前部局部左（手手往内按解锁）
