双绞线的制作方法图文教程

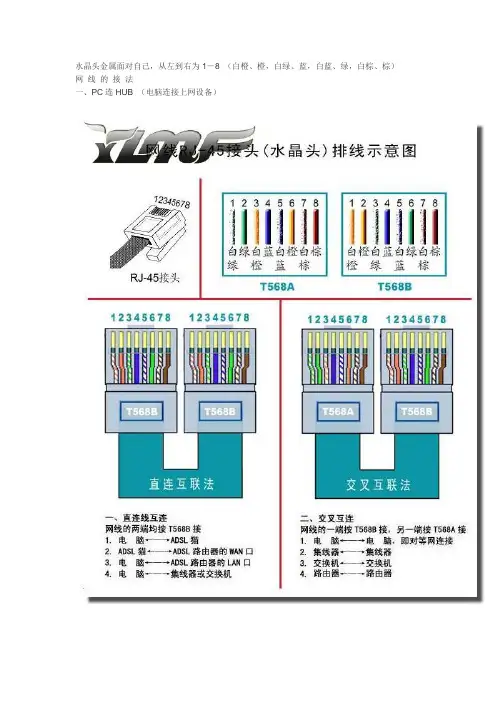

水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

100M使用四对线要求12,36,45,78必须双绞交叉线的制作（用于HUB没有线连口、两台电脑直连）10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6。

双绞线的线序
两种线序 568A线序 绿白——1，绿——2，橙白——3，蓝——4，蓝白——5， 橙— —6，棕白——7，棕——8 568A线序不常用，现各单位、家庭用 的都是568B线序。 568B线序 橙白——1，橙——2，绿白——3，蓝——4，蓝白——5， 绿— —6，棕白——7，棕——8（"橙白"是指浅橙色，或者白线上有橙 色的色点或色条的线缆，绿白、棕白、蓝白亦同）。 双绞线的顺序与RJ45头的引脚序号要一一对应。
双绞线的制作方法
步骤6：把整理好的线缆插入水晶头内。需要注意的是，要将 水晶头有塑造料弹簧片的一面向下，有针脚的一面向上，使有针 脚的一端指向远离自己的方向，有方型孔的一端对着自己。此时， 最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。插入 的时候需要注意缓缓地用力把8条线缆同时沿IU一45头内的8个线 槽插入，一直插到线槽的顶端。注意：裁剪的时候应该是水平方 向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。 若之前把保护层剥下过多的话，可以在这里将过长的细线剪短， 保留去掉外层保护层的部分约为15mm，这个长度正好能将各细导 线插入到各自的线槽。如果该段留得过长，一来会由于线缆不再 互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电 缆从水晶头中脱出，造成线路的接触不良甚至中断。在最后一步 的压线之前，可以从水晶头的顶部检查，看看是否每一组线缆都 紧紧地顶在水晶头的末端。
双绞线的制作方法
步骤3：剥除外皮后即可见到双绞线网线的4对8条芯线，并且 可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有 相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组 成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。 步骤4：把每对都是相互缠绕在一起的线缆逐一解开。解开后 则根据规则把几组线缆依次地排列好并理顺，排列的时候应该注 意尽量避免线路过多的缠绕和重叠。把线缆依次排列并理顺之后， 由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，应该 把线缆尽量扯直并保持线缆平扁。把线缆扯直的方法也十分简单， 利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。 步骤5：把线缆依次排列好并理顺压直之后，应该细心检查一 遍，之后利用压线钳的剪线刀口把线缆项部压线。在最后一步压线之前，此时可以从水晶头的顶 部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。确认 无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头 插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压， 这样压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内， 施力之后听到一声轻微的“啪”即可。 步骤8：压线之后水晶头凸出在外面的针脚全部压入水晶并头 内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。

一.正确认识双绞线制作双绞线，首先要对双绞线有个清晰了解，双绞线(TP:Twisted Pairwire)是布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

一般双绞线由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,标准双绞线中的线对均按逆时针方向扭绞,相邻线对的扭绞长度在12.7cm以上。

与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。

我们平时一般接触比较多的就是UTP线。

采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。

当距离很短,并且采用特殊的电子传输技术时,传输率可甚至可以达到达100Mbps～155Mbps。

下面我们还是先来看看他们常用的规格1．双绞线的规格"类"的含义是指某一类布线产品所能支持的布线等级。

按标准规定，3类布线产品支持C级及C级以下布线系统的应用，5类布线产品和超5类布线产品支持D级及D级以下布线系统的应用。

如今市场上5类布线和超5类布线应用非常广泛，国际标准规定的5类双绞线的频率带宽是100MHz，在这样的带宽上可以实现100M的快速以太网和155M的ATM 传输。

目前 EIA/TIA为双绞线电缆定义了五种不同质量的型号。

计算机网络综合布线使用第三、四、五类。

这五种型号如下：1、第一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

7
8
由浅入深
蓝绿互换
三、制作步骤
2、排线
三、制作步骤
3、切线
三、制作步骤
4、插线
三、制作步骤
5、压线
三、制作步骤
1、剥线 2、排线 3、切线 4、插线 5、压线
梳理
三、制作步骤
练习： 相互合作完成另一头制作
四、测试网线
所学
橙绿蓝棕 白色在左 蓝绿互换 铜片向脸 芯线到底 外皮压紧 一二发送 三六接收
制作网中最基本的传输介质，由不同颜色 的4对8芯铜线组成，每两条按一定的规则缠绕在 一起，成为一个线对。
结构如图：
二、制作材料工具
5类双绞线、RJ45网头、专用压线钳
三、制作步骤
1、剥线
三、制作步骤
线序 排列
白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
1
2
3
4
5
6
重点：
难点：
由浅入深
蓝绿互换
作业
1、完成制作及检测任务。
5S
2、整理工具并打扫清洁桌面。
