4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②。
启动M、、SB启动，、KM、SBMKM 211 212总停,SB停SB，停SBMM52314- 1 -9.某台机床主轴和润滑油泵各由一台电动机带动。
要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。
绘出电气控制原理图。
5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
KT3- 2 -7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB和SB控制电动机M的起停12②按下停止按钮SB时，应使接触器KM断电释放，接触器KM通电运行，进行能耗制动。
211③制动一段时间后，应使接触器KM自动断电释放，试用通电延时型和断电延时型继电器2个画出一种控制电路。
第一种第二种FU2FRSB2KM2SB2KM1SB1KT KM2KM1KM2 KM1KM2KT- 3 -1.设计一个工作台前进后退控制线路。
工作台由电动机M带动，行程开关ST1、ST2、分别装在终点和原点。
要求：前进到终点后停顿一下再后退到原点停止；前进过程中能立即后退到原点。
（画出主、控制电路，并用文字简单说明）第一种方法第二种方法FU2FRKM1KM2KTSB2SB1SB2KM2KM1SQ1SQ2KM1KTKM2- 4 -测试题1. 下列低压电器中可以实现过载保护的有①④①热继电器②速度继电器③接触器④低压断路器⑤时间继电器2. 在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是②①自锁②互锁③接触器④热继电器3. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的①起动。
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

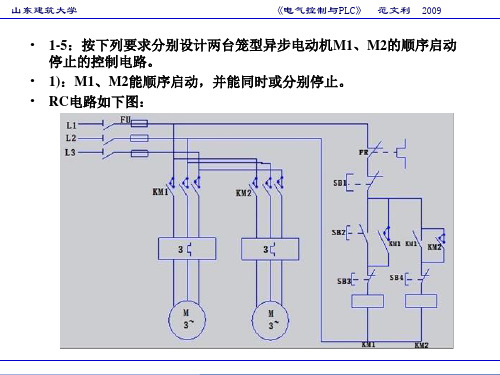

SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。
电气控制与PLC第二版课后练习题含答案前言在学习电气控制和PLC（可编程逻辑控制器）的过程中，理论知识的掌握是非常重要的，但是以上知识的应用能力则是更为实用和必要的。
因此本文将介绍一些电气控制和PLC的课后习题及其答案，供学习者参考和学习。
电气控制习题第一节电气元件安装问题1在电气装置上，为了保证线路安全，现代化的电控柜上常设有漏电保护器。
漏电保护器的作用是什么？答案1漏电保护器是为了保护人身安全，在接地弱或者接地不完好的情况下遗漏电流会引起漏电保护器跳闸，从而切断电源保护人身安全。
问题2「SELECTRON」电控开关生产厂家说明中的「4P, 30A」是什么意思？答案2「4P, 30A」表示该电控开关为四极，额定电流为30A。
第二节电气图件的认识问题1标识符J在电气图件中代表什么元件？标识符J代表接触器元件。
问题2在电气控制电路中，接点标识符X2.1代表什么？答案2接点标识符X2.1代表接触器K2的常闭触点。
PLC习题第一节常用指令问题1在PLC 编程中，LD指令的作用是什么？答案1LD指令的作用是将输入信号逐一导入字节区，并将该字节区的最高位设置为1。
问题2在PLC 编程中，SET指令的作用是什么？答案2SET指令的作用是将输出信号置位。
第二节 PLC图件的认识问题1在PLC图件中，元器件图形中不含数字，是什么原因？PLC图件中不含数字是为了避免与数字逻辑电路、数字电路的图形混淆，并且简化了电路的图形。
问题2在PLC图件中，一个电缆的x点表示什么？答案2在PLC图件中，一个电缆的x点表示断开电缆的端点，可以用于在图件上区分单一的电缆。
总结本文介绍了一些电气控制和PLC的习题及其答案，旨在帮助学习者更好地掌握电气控制和PLC的应用。
学习者应该养成经常做习题的好习惯，掌握理论知识的同时，注重应用能力的提高。
【电气控制与PLC】课后习题及答案第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停9.某台机床主轴和润滑油泵各由一台电动机带动。
要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。
绘出电气控制原理图。
33KM3KM1KM2KM3KM3KM2KM1KM1KM2KM3KM2KM1FU1FU2FR1FR1SB3SB1SB2SB4SB51234567FR2FR2主轴电动机短路保护润滑油泵主轴电动机控制油泵电机控制电源保护电源开关QM1M25.设计一个控制电路，要求第一台电动机启动10S 后，第二台电动机自行起动，运行10s 后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s 后，电动机全部停止运行。
33KM3KM1FR1FU23KM2FR2FR3FR1FR2KM1SB1KT2KM1KT1KM2KT2KT1FR3KT2KM3KT3KM2SB3KT3M2M1M3FU17.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB 2和SB 1控制电动机M 的起停 ②按下停止按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运行，进行能耗制动。
③制动一段时间后，应使接触器KM 2自动断电释放，试用通电延时型和断电延时型继电器个画出一种控制电路。
第一种第二种KM1SB1KM1KM2KM2KM1FU2SB2SB2KTKT KM2KM2FR KM1SB1KM1KM2KT KM2KM1FU2SB2KM2SB2KTFR1.设计一个工作台前进后退控制线路。
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB 1、KM1、M 1 启动，SB2、KM 2、M 2启动 。
SB 3停M 1，SB 4停M 2 ,SB 5 总停5.设计一个控制电路，要求第一台电动机启动10S 后，第二台电动机自行起动，运行10s 后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s 后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB 2和SB 1控制电动机M 的起停②按下停止按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运行，进行能耗制动。
1
《电器控制与PLC技术》习题集
设 计 题
3．为两台异步电动机设计主电路和控制电路，其要求如下：
⑴ 两台电动机互不影响地独立操作启动与停止；
⑵ 能同时控制两台电动机的停止；
⑶ 当其中任一台电动机发生过载时，两台电动机均停止
5. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如
下：
⑴ 小车由原位开始前进，到终点后自动停止；
⑵ 在终点停留一段时间后自动返回原位停止；
⑶ 在前进或后退途中任意位置都能停止或启动
2
6. 试将以上第5题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出
梯形图程序
7. 试设计一台异步电动机的控制电路要求：
1） 能实现启、停的两地控制；
2）能实现点动调整；
3）能实现单方向的行程保护；
4）要有短路和过载保护
3
8. 试设计一个工作台前进——退回的控制线路工作台由电动机M拖动，行程开关SQ1、SQ2
分别装在工作台的原位和终点要求：
1）能自动实现前进—后退—停止到原位；
2）工作台前进到达终点后停一下再后退；
3）工作台在前进中可以立即后退到原位；
4）有终端保护
9. 有两台三相异步电动机M1和M2，要求：
1） M1启动后，M2才能启动；
2） M1停止后，M2延时30秒后才能停止；
3） M2能点动调整
试作出PLC输入输出分配接线图，并编写梯形图控制程序
4
11.设计两台电动机顺序控制PLC系统
控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1
停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止
12．设计PLC三速电动机控制系统
5
控制要求：启动低速运行3S，KM1，KM2接通；中速运行3S，KM3通（KM2断开）；高速
运行KM4，KM5接通（KM3断开）
13.设计交通红绿灯PLC控制系统控制要求：
1）东西向：绿5S，绿闪3次，黄2S；红10S
2）南北向：红10S，绿5S，绿闪3次，黄2S
6
14．设计彩灯顺序控制系统控制要求：
1） A亮1S，灭1S；B亮1S，灭1S；
2） C亮1S，灭1S；D亮1S，灭1S
3） A、B、C、D亮1S，灭1S
4） 循环三次
7
15．设计电动机正反转控制系统
控制要求：正转3S，停2S，反转3S，停2S，循环3次
23．电机正反转控制线路
要求：正反转启动信号X1、X2，停车信号X3，输出信号Y2、Y3具有电气互锁和机械互
锁功能
8
26．设计喷泉电路
要求：喷泉有A、B、C三组喷头启动后，A组先喷5秒，后B、C同时喷，5秒后B停，
再5秒C停，而A、B又喷，再2秒，C也喷，持续5秒后全部停，再3秒重复上述过程说
明：A（Y0），B（Y1），C（Y2），启动信号X0
9
27．设计一工作台自动往复控制程序
要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1
具有电气互锁和机械互锁功能
34． 圆盘旋转计数、计时控制
要求：按下启动信号X0，圆盘开始旋转，输出Y0，转动一周（8个脉冲，信号X2），停
一秒，再旋转，如此重复，按下停止信号X1，圆盘立即停止
10
35．设计抢答器控制程序
要求：有四路输入开关X1、X2、X3、X4，实现优先抢答控制用数码管显示抢中的组号
38．单按钮双路单双通控制
要求：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下
时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都亮；第四次按下时两盏灯都灭按钮信号
X1，第一盏灯信号Y1，第二盏灯信号Y2
11
39．单按钮双路单通控制
要求：：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按
下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都灭按钮信号X1，第一盏灯信号Y1，
第二盏灯信号Y2
12
40．物料传送系统控制
要求：如下图所示，为两组带机组成的原料运输自动化系统，该自动化系统启动顺序为：
盛料斗D中无料，先启动带机C，5秒后，再启动带机B，经过7秒后再打开电磁阀YV，该
自动化系统停机的顺序恰好与启动顺序相反,试完成梯形图设计
A
YV
M1
M2
D
13
42．十字路口交通灯控制系统
要求：按下启动按钮，按照下列要求实现控制：东西方向红灯亮，同时，南北方向绿灯
亮7秒，随后南北方向绿灯闪烁3秒，之后南北方向黄灯亮2秒；紧接着南北方向红灯亮，
东西方向绿灯亮7秒，随后东西方向绿灯闪烁3秒，之后东西方向黄灯亮2秒，实现一个循
环如此循环，实现交通灯的控制按下停止按钮，交通灯立即停止工作
14
53. 设计一个控制小车运行的梯形图控制要求：
按下起动按钮，小车由A点开始向B点运动，到B点后自动停止，停留10秒后返回A点，
在A点停留10秒后又向B点运动，如此往复；
按下停止按钮，小车立即停止运动；
小车拖动电机要求有过载和失压保护
15
54.设计两台电机M1、M2控制电路梯形图要求：
具有过载和失压保护
按下启动按钮，M1运行5秒后，M2自动启动；
按下停止按钮，M1立即停车，延时3秒后，M2自动停机；
任何一台电机发生过载时，两台电机全部停止运行
55．设计三台电机M1、M2、 M3循环运行控制的梯形图，启动时M1先运行5秒，停机后，
M2开始运行，8秒后停止，M3启动并运行2秒，再从M1开始重复工作，工作时，运行指示
灯亮各台电机均有过载和失压保护，任何一台电机发生过载时，电机全部停止运行并点亮同
一个过载信号灯
16
56．设计运料小车控制电路梯形图要求按下启动按钮后，小车由A点移动到B点停止延时5
秒后，小车自动返回到A点，再延时10秒，又向B点运动执行3次循环后，系统自动停止
工作，电机具有过载及失压保护，当小车运行到A点或B点时，对应的指示灯亮
17
57．设计一个包装机控制电路梯形图，要求计数开关每动作12次，电机运行5秒钟，循环
工作，电机运行50次后，系统停机电机有过载和失压保护
