如何用数字万用表检测电容器的好坏

用数字万用表的欧姆档，测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。

①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。

所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。

②、估测皮法级电容容量大小：要用R×10kΩ档，但只能测到1000pF以上的电容。

对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。

③、测电容是否漏电：对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档继续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。

对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应回返。

在线一般测不准容量，只能测充放电来大致判断，方法与指针表一样，用合适的电阻档测阻值，待读数稳定（表明充电完成），迅速将表针反接再测，如果读数是负，并慢慢加大至正，表明在此电容有充放电如果读数稳定时间太长，说明档（倍率）大了，换小再测一般此类电容（>200uf）如果有鼓肚子或漏液现象，就必需要更换测量时首先断电，并对电容放电，保护电表电容的容量只有用侧电容的档位来测量，可以测出容量值，但是不能判断它是否有漏电。

用电阻档也不能，电阻值并不能回到原处，A 检测10pF以下的小电容& h/ x3 ]7 T- w4 b4 i M" {因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。

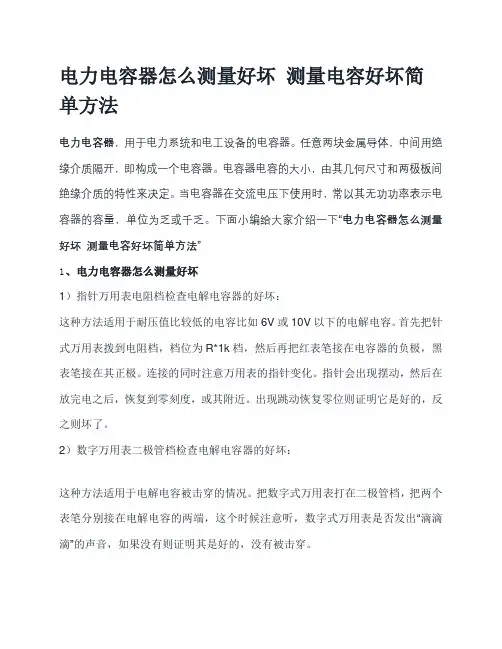

电力电容器怎么测量好坏测量电容好坏简单方法电力电容器，用于电力系统和电工设备的电容器。

任意两块金属导体，中间用绝缘介质隔开，即构成一个电容器。

电容器电容的大小，由其几何尺寸和两极板间绝缘介质的特性来决定。

当电容器在交流电压下使用时，常以其无功功率表示电容器的容量，单位为乏或千乏。

下面小编给大家介绍一下“电力电容器怎么测量好坏测量电容好坏简单方法”1、电力电容器怎么测量好坏1）指针万用表电阻档检查电解电容器的好坏：这种方法适用于耐压值比较低的电容比如6V或10V以下的电解电容。

首先把针式万用表拨到电阻档，档位为R*1k档，然后再把红表笔接在电容器的负极，黑表笔接在其正极。

连接的同时注意万用表的指针变化。

指针会出现摆动，然后在放完电之后，恢复到零刻度，或其附近。

出现跳动恢复零位则证明它是好的，反之则坏了。

2）数字万用表二极管档检查电解电容器的好坏：这种方法适用于电解电容被击穿的情况。

把数字式万用表打在二极管档，把两个表笔分别接在电解电容的两端，这个时候注意听，数字式万用表是否发出“滴滴滴”的声音，如果没有则证明其是好的，没有被击穿。

3）电容阻值测试法：这种方法适用于检测10pF以下的小电容，只能定性的检查其是否有漏电，内部短路或击穿现象。

测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。

若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。

4）电容直接测试法：在某些强大的数字式万用表上面有电容测试档位，当我们拨到电容测试档位，红表笔接正极，黑表笔接负极。

如果出现无穷大则是电容开漏断路了；当测到为零时，这说明被击穿了。

出现正常范围数字则是说明正常。

5）谐振法：我们通过LC谐振电路，来对数据进行观察，如果数据出现错误，或者波形不对，则说明电容器已经坏了。

2、测量电容好坏简单方法现场检查和判断电力补偿电容器的好坏，可按如下简易方法和步骤进行:一、外部观察听诊法1、如发现电容器外壳变形，膨胀鼓肚现象，则说明电容器内部的绝缘介质或电极必有损坏，应立即退出运行报废并更换新品。

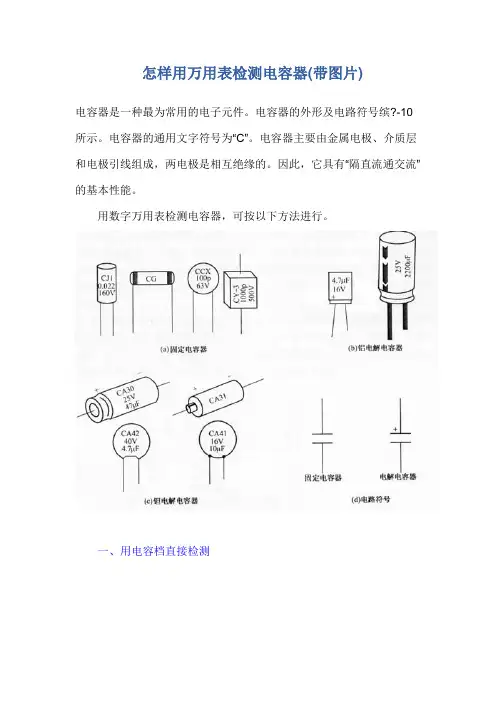

怎样用万用表检测电容器(带图片)电容器是一种最为常用的电子元件。

电容器的外形及电路符号缤?-10所示。

电容器的通用文字符号为“C”。

电容器主要由金属电极、介质层和电极引线组成，两电极是相互绝缘的。

因此，它具有“隔直流通交流”的基本性能。

用数字万用表检测电容器，可按以下方法进行。

一、用电容档直接检测某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档。

测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。

2000p档，宜于测量小于2000pF的电容；20n档，宜于测量2000pF 至20nF之间的电容；200n档，宜于测量20nF至200nF之间的电容；2μ档，宜于测量200nF至2μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。

经验证明，有些型号的数字万用表（例如DT890B＋）在测量50pF 以下的小容量电容器时误差较大，测量20pF以下电容几乎没有参考价值。

此时可采用串联法测量小值电容。

方法是：先找一只220pF左右的电容，用数字万用表测出其实际容量C1,然后把待测小电容与之并联测出其总容量C2，则两者之差（C1－C2）即是待测小电容的容量。

用此法测量1～20pF的小容量电容很准确。

二、用电阻档检测实践证明，利用数字万用表也可观察电容器的充电过程，这实际上是以离散的数字量反映充电电压的变化情况。

设数字万用表的测量速率为n次/秒，则在观察电容器的充电过程中，每秒钟即可看到n个彼此独立且依次增大的读数。

根据数字万用表的这一显示特点，可以检测电容器的好坏和估测电容量的大小。

下面介绍的是使用数字万用表电阻档检测电容器的方法，对于未设置电容档的仪表很有实用价值。

此方法适用于测量0.1μF～几千微法的大容量电容器。

1．测量操作方法如图5-11（a）所示，将数字万用表拨至合适的电阻档，红表笔和黑表笔分别接触被测电容器Cx的两极，这时显示值将从“000”开始逐渐增加，直至显示溢出符号“1”。

《数字万用表测电容好坏 [数字万用表常用的修理方法]》摘要：②将功能开关置直流电压档V量程围并将测试表笔连接到待测电(测开路电压)或上(测电压降)红表笔所接端极性将显示显示器上，②将功能开关置交流电压档V~量程围并将测试笔连接到待测电或上测试连接图上测量交流电压没有极性显示，、如被测电阻值超出所选择量程值将显示量程,应选择更高量程对或更高电阻要几秒钟数才能稳定这是正常数式仪表具有很高灵敏和准确其应用几乎遍及所有企业任何东西使用长了就会发生故障那应该怎么进行修理呢?以下是编你整理数万用表常用修理方法希望能到你数万用表常用修理方法感觉法凭借感官直接对故障原因做出判断通外观检能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等;可以触摸出电池、电阻、晶体管、集成块温升情况可参照电路图出温升异常原因另外用手还可检元件有否松动、集成电路脚管是否插牢换开关是否卡带;可以听到和嗅到有无异声、异味测电压法测量各关键工作电压是否正常可较快出故障如测换器工作电压、基准电压等3短路法前面所讲检换器方法里般都采用短路法这种方法修理弱电和微电仪器用得较多断路法把可疑部分从整机或单元电路断开若故障消失表示故障断开电路法主要适合电路存短路情况5测元件法当故障已缩到某处或几元件可对其进行线或离线测量必要用元件进行替换若故障消失说明元件已坏6干扰法利用人体感应电压作干扰信观察液晶显示变化情况常用检输入电路与显示部分是否完数万能表测试、电压测量数多用表基功能就是测量电压测试电压通常是电路问题步要做工作如没有电压或电压低、高进步检前首先要电问题交流电压波形可能是正弦(正弦波)或非正弦(锯齿波、方波等)许多数多用表可以显示交流电压r(有效值)有效值就是交流电压等效直流电压值许多表有平值(vrg rg)功能当输入纯正弦波它可以给出有效值这种表不能准确测量非正弦波有效值具有真有效值功能(rr)数多用表可以精确测量非正弦波真有效值数多用表测量交流电压能力由被测信频率限制多数数多用表可以精确测量50赫兹到500赫兹交流电压但数多用表交流测量带宽可到几千赫兹对交流电压和电流说其频率围应与数多用表规格致、直流电压测量①将黑表笔插入插孔红表笔插入V插孔②将功能开关置直流电压档V量程围并将测试表笔连接到待测电(测开路电压)或上(测电压降)红表笔所接端极性将显示显示器上③察看数并确认单位①如不知被测电压围将功能开关置量程并逐渐下降②如显示器只显示表示量程功能开关应置更高量程③表示不要测量高000V电压显示更高电压值是可能但有损坏部线路危险④当测量高电压要格外避免触电、交流电压测量①将黑表笔插入插孔红表笔插入V插孔②将功能开关置交流电压档V~量程围并将测试笔连接到待测电或上测试连接图上测量交流电压没有极性显示二、电流测量、直流电流测量①将黑表笔插入插孔当测量值00电流红表笔插入插孔当测量值0电流红表笔插入0插孔②将功能开关置直流电流档量程并将测试表笔串接入到待测上电流值显示将显示红表笔极性如使用前不知道被测电流围将功能开关置量程并逐渐下降表示输入电流00量电流将烧坏保险丝应再更换0量程无保险丝保护测量不能超5秒、交流电流测量测量方法与相不档位应该打到交流档位电流测量完毕应将红笔插回V孔若忘记这步而直接测电压表或电会报废!三、电阻测量将表笔插进和V孔把旋钮打旋到所量程用表笔接电阻两端金属部位、如被测电阻值超出所选择量程值将显示量程,应选择更高量程对或更高电阻要几秒钟数才能稳定这是正常、当没有连接例如开路情况仪表显示3、当检被测线路阻抗要保证移开被测线路所有电所有电容放电被测线路如有电和储能元件会影响线路阻抗测试正确性、万用表00档位短路有0测量电阻应从测量数减这0如测电阻显示00应从00减0被测元件实际阻值000即005、测量可以用手接触电阻但不要把手接触电阻两端人体是电阻很但是有限导体四、二极管测量数万用表可以测量发光二极管整流二极管测量表笔位置与电压测量样将旋钮旋到档;用红表笔接二极管正极黑表笔接极这会显示二极管正向压降肖特基二极管压降是0V左右普通硅整流管(000、500系列等)约07V发光二极管约 8～3V调换表笔显示屏显示则正常因二极管反向电阻很否则管已被击穿五、三极管测量表笔插位上;其原理二极管先假定脚基极用黑表笔与该脚相接红表笔与其他两脚分别接触其他两脚;若两次数07V左右然再用红笔接脚黑笔接触其他两脚若显示""则脚基极否则要重新测量且管管那么集电极和发射极如何判断呢?数表不能像指针表那样利用指针摆幅判断那怎么办呢?我们可以利用档判断先将档位打到档可以看到档位旁有排插孔分和管测量前面已判断出管型将基极插入对应管型b孔其余两脚分别插入孔可以取数值即值;再固定基极其余两脚对调; 比较两次数数较管脚位置与表面相对应技巧上法只能直接对如9000系列型管测量若要测量管可以采用接线法即用导线将三管脚引出这样方便了很多哦。
