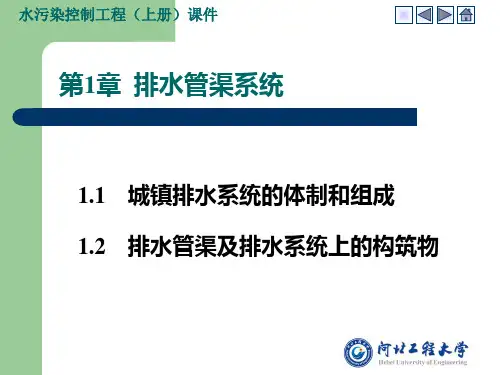

[资料]水污染操纵工程经典课件第一章——排水沟道系统

该项目对老旧排水沟道进行了全面改造，提高了排水效率 和防洪能力。
启示：重视基础设施投入，定期进行排水沟道系统检查和 维护，确保排水畅通。
该小区建立了完善的排水沟道养护管理制度，定期开展清 理、疏通工作，有效预防了堵塞和积水问题。
启示：强化居民参与和意识提升，形成共治共享的良好氛 围，确保排水沟道系统正常运行。
管理机构
设立专门的排水管理机构，负责排水沟道系统的规划、建设、运营和监管等工 作。
职责划分
明确各级管理机构的职责和权限，建立协同工作机制，确保排水沟道系统管理 的顺畅实施。
管理制度与规范
制定管理制度
建立完善的排水沟道系统管理制度，包括设施巡查、养护维修、应急处置等方面。
制定技术规范
根据国家和地方相关标准，制定适用于本地区的排水沟道系统建设和运营技术规 范。
排水沟道系统的管理 和养护课 件
目录
CONTENTS
• 排水沟道系统概述 • 排水沟道系统管理 • 排水沟道系统养护技术 • 排水沟道系统常见问题及解决方
• 排水沟道系统安全防护与应急处
• 案例分析与经验分享
01
排水沟道系统概述
定义与功能
定义
排水沟道系统是指用于收集、输 送、处理和排放城市雨水和污水 的设施网络。
经验分享
强化制度建设 加强宣传教育 加大投入力度 创新技术手段
制定完善的排水沟道系统管理和养护制度，明确责任主体和工 作流程，确保各项工作有章可循。
开展排水沟道系统管理和养护知识宣传教育活动，提高居民和 企业对排水沟道重要性的认识，形成全社会共同参与的良好氛围。
确保足够的资金投入，用于排水沟道系统的建设、改造和维护， 提高基础设施水平。
积极引进和推广先进的排水沟道系统管理和养护技术，提高工 作效率和质量。

设计径流深mm
其中，K、m、n三个系数，查表8-5。
设计排涝流量：Q=qF
适用于：大型排涝地区及没有蓄涝设施的地区
第13页/共26页
2、平均排除法
以排水面积上的设计径流量，在规定排水时间内排除的平均流 量作为设计流量。单位面积上的平均排涝流量称为平均排涝模数。
Q RF 86.4t
q R 86.4t
第5页/共26页
第二节 除涝设计标准
排水设计标准包括两方面的内容： ①排除地表多余水量的除涝标准； ②控制农田地下水位的排渍标准。
第6页/共26页
排涝要求 排渍要求
一、除涝设计标准的表达方式
一般有三种表达方式：
暴雨重现期
以某一频率（重现期）的暴雨，作物不受 涝为标准，是我国采用的方法。
表达方式
作物不受涝保证 率
单位面积上的排渍流量——排渍模数
影响因素：
气象条件 土质条件 水文地质条件 排水沟密度等
第15页/共26页
第四节 设计内、外水位的选择
设计内水位——排水沟出口处，通过设计排涝流量或排渍流量时的 水面高程。
设计外水位——承泄区设计水位。
一、设计外水位的确定 有两种情况：
（1）当 排水区设计降雨与承泄区水位同频率遭遇的可能性较大时， 采用与排水区设计暴雨同频率的承泄区3-10天的平均水位作为设计外水 位；
用流量资料
需要长系列流量观测资料，但流量资料受人类活动影响较 大，同样的暴雨产生的流量相差很大，较少采用。
用暴雨资料
√ 第11页/共26页
（一）由降雨推求排涝流量或排涝模数的分析
影响因素：
设计降雨
排涝面积的大小和形状
地面坡度
地面覆盖情况
土壤性质

排水沟道系统的定期养护
结构检查
定期对排水沟道的结构进 行检查，确保其完好无损， 防止出现裂缝、沉降等现 象。
疏通清淤
定期对排水沟道进行疏通 和清淤，保证其排水能力。
修复保养
对排水沟道系统中的设备、 设施进行定期的修复和保 养，确保其正常运行。
排水沟道系统的应急处理
应急预案
制定排水沟道系统应急预案，明 确应对突发事件的流程和责任人。
巡检和修复，降低人工成本。
绿色养护技术
生态修复
采用生态友好的方法和技术，恢复排水沟道系统 的生态功能，减少对环境的负面影响。
低影响开发
推广低影响开发理念，通过源头控制、分散式处 理等方式，减少污水对排水沟道系统的冲击。
资源循环利用
将排水沟道系统中的废水进行回收利用，如用于 农田灌溉、城市绿化等，实现资源循环利用。
警示标识
在排水沟道周围设置明显的警示 标识，提醒人员注意安全，避免
误入危险区域。
定期检查
定期对排水沟道进行检查，确保 其结构完整、无裂缝、无渗漏等 现象，及时发现并处理潜在的安
全隐患。
注意环境保护
防止污水泄漏
在排水沟道管理养护过程中，应采取有效措施防止污水泄漏，避 免对环境造成污染。
合理利用资源
在排水沟道养护中，应合理利用资源，如采用节能型设备、减少水 资源浪费等，以降低对环境的影响。
排水沟道系统的完善管理和养护能够 保障城市的正常运转，为城市的可持 续发展提供有力支撑。
维护居民生活品质
良好的排水沟道系统能够保证居民生 活环境的卫生和舒适，防止污水和雨 水对居民生活造成影响。
排水沟道系统管理和养护的意义
1 2
保障排水沟道系统的正常运行

将不同性质的废水采用不同方式排除所形成的排水系 统，称为排水体制。
排水系统的体制主要有合流制和分流制两种基本形式。
废水
生活污水 工业废水 雨水
采用同一个排水管道系统排除
采用两个或两个以上各自独立的 排水管道系统排除
合流制 分流制
排水管道系统的体制
水污染控制工程（上册）课件
1. 合流制排水系统 将生活污水、工业废水和雨水混合在同一管道（渠）
水污染控制工程（上册）课件
一般情况可做如下选择： ①新建城镇和小区宜采用分流制或不完全分流制； ②对于已采用合流制的老城区可在同一城镇采用不同的排 水体制，旧城区采用截流式合流制，易改建地区和新建的 小区宜采用分流制或不完全分流制； ③在干旱少雨地区，或因街道较窄、地下设施较多而修建 污水和雨水两条管线有困难的地区，也可考虑采用完全合 流制。
水污染控制工程（上册）课件
（3）半分流制排水系统 完全分流制排水系统的改进，在雨水各干管排入水体
之前增设截流干管，将雨水排水管网内的初期污染严重的 雨水截流至污水处理厂处理后排放，在截流干管上设置溢 流井和雨水跳跃井。
有效控制城市雨水径流污染， 保护水环境；
溢流井
污水处理厂 工程投资大。
河流
半分流制排水系统
雨水排水系统 污水排水系统
国内目前尚未使用，但该 领域受到越来越多的关注。
水污染控制工程（上册）课件
3. 排水体制的选择
排水体制的比较、选择
排水体制
城镇规划
项目 环境卫生条件
直排式合流制 管渠少，与其他地下建筑之 完全合流制 间矛盾小，占地少，施工简
截流式合流制 单，不利于城镇分期发展
最差 最好 较好
并全部送往污水处理厂进行处理，然后排放或再利用。
