3、承台设计构造要求：承台最小宽度不应小于500mm，承台边缘至桩中心的距离不宜小于桩的直径或边长，边缘挑出部分不应小于150mm，墙下条形承台边缘挑出部分可降低至75mm。

条形和柱下独立承台的最小厚度为500mm，其最小埋深为600mm。

本工程中承台混凝土等级C30,取其中的(8)-(A)柱位置的承台为例计算:一、基本资料：承台类型：三桩承台圆桩直径d ＝500mm桩列间距Sa ＝900mm 桩行间距Sb ＝1560mm桩中心至承台边缘距离Sc ＝500mm承台根部高度H ＝1100mm 承台端部高度h ＝1100mm柱子高度hc ＝700mm（X 方向）柱子宽度bc ＝650mm（Y 方向）二、控制内力：Nk ＝4666；Fk ＝4666； F ＝6299.1；三、承台自重和承台上土自重标准值Gk：a ＝2(Sc + Sa) ＝2*(0.5+0.9) ＝ 2.8mb ＝2Sc + Sb ＝2*0.5+1.56 ＝2.56m承台底部面积Ab ＝a * b - 2Sa * Sb / 2 ＝ 2.8*2.56-2*0.9*1.56/2 ＝ 5.76m承台体积Vct ＝Ab * H1 ＝5.76*1.1 ＝6.340m承台自重标准值Gk'' ＝γc * Vct ＝25*6.34 ＝158.5kN土自重标准值Gk' ＝γs * (Ab - bc * hc) * ds ＝18*(5.76-0.65*0.7)*0.8＝76.4kN承台自重及其上土自重标准值Gk ＝Gk'' + Gk' ＝158.5+76.4 ＝235.0kN四、承台验算：圆桩换算桩截面边宽bp ＝0.866d ＝0.866*500 ＝433mm1、承台受弯计算：(1)、单桩桩顶竖向力计算：在轴心竖向力作用下Qk ＝(Fk + Gk) / n （基础规范8.5.3-1）Qk ＝(4666+235)/3 ＝1633.7kN ≤ Ra ＝2020kN每根单桩所分配的承台自重和承台上土自重标准值Qgk：Qgk ＝Gk / n ＝235/3 ＝78.3kN扣除承台和其上填土自重后的各桩桩顶相应于荷载效应基本组合时的竖向力设计值：Ni ＝γz * (Qik - Qgk)N ＝1.35*(1633.7-78.3) ＝2099.7kN(2)、承台形心到承台两腰的距离范围内板带的弯矩设计值：S ＝(Sa ^ 2 + Sb ^ 2) ^ 0.5 ＝(0.9^2+1.56^2)^0.5 ＝1.801mαs ＝2Sa ＝2*0.9 ＝1.800mα ＝αs / S ＝1.8/1.801 ＝0.999承台形心到承台两腰的距离B1：B1 ＝Sa / S * 2Sb / 3 + Sc * (Sa + Sb) / S ＝1.203mM1 ＝Nmax * [S - 0.75 * c1 / (4 - α ^ 2) ^ 0.5] / 3（基础规范8.5.16-4）＝2099.7*[1.801-0.75*0.65/(4-0.999^2)^0.5]/3＝1063.6kN·m②号筋Asy ＝3783mmζ ＝0.068 ρ ＝0.32%10Φ22@110（As ＝3801）(3)、承台形心到承台底边的距离范围内板带的弯矩设计值：承台形心到承台底边的距离B2 ＝Sb / 3 + Sc ＝1.020mM2 ＝Nmax * [αs - 0.75 * c2 / (4 - α ^ 2) ^ 0.5] / 3（基础规范8.5.16-5）＝2099.7*[1.8-0.75*0.7/(4-0.999^2)^0.5]/3＝1047.7kN·m①号筋Asx ＝3667mmζ ＝0.076 ρ ＝0.36%10Φ22@100（As ＝3801）2、承台受冲切承载力验算：(1)、柱对承台的冲切验算：扣除承台及其上填土自重，作用在冲切破坏锥体上的冲切力设计值：Fl ＝6299100N三桩三角形柱下独立承台受柱冲切的承载力按下列公式计算：Fl ≤ [βox * (2bc + aoy1 + aoy2) + (βoy1 + βoy2) * (hc + aox)] * βhp * ft *ho（参照承台规程4.2.1-2）X 方向上自柱边到最近桩边的水平距离：aox ＝900 - 0.5hc - 0.5bp ＝900-700/2-433/2 ＝333mmλox ＝aox / ho ＝333/(1100-110) ＝0.337X 方向上冲切系数βox ＝0.84 / (λox + 0.2)（基础规范8.5.17-3）βox ＝0.84/(0.337+0.2) ＝1.565Y 方向（下边）自柱边到最近桩边的水平距离：aoy1 ＝2 * 1560 / 3 - 0.5bc - 0.5bp ＝1040-650/2-433/2 ＝498mmλoy1 ＝aoy1 / ho ＝498/(1100-110) ＝0.504Y 方向（下边）冲切系数βoy1 ＝0.84 / (λoy1 + 0.2)（基础规范8.5.17-4）βoy1 ＝0.84/(0.504+0.2) ＝1.194Y 方向（上边）自柱边到最近桩边的水平距离：aoy2 ＝1560 / 3 - 0.5bc - 0.5bp ＝520-650/2-433/2 ＝-22mmλoy2 ＝aoy2 / ho ＝-22/(1100-110) ＝-0.022当λoy2 < 0.2 时，取λoy2 ＝0.2，aoy2 ＝0.2ho ＝0.2*990 ＝198mmY 方向（上边）冲切系数βoy2 ＝0.84 / (λoy2 + 0.2)（基础规范8.5.17-4）βoy2＝0.84/(0.2+0.2) ＝2.1[βox * (2bc + aoy1 + aoy2) + (βoy1 + βoy2) * (hc + aox)] * βhp * ft * ho＝[1.565*(2*650+498+198)+(1.194+2.1)*(700+333)]*0.975*1.43*990＝9029023N ≥ Fl＝6299100N，满足要求。

(2)、底部角桩对承台的冲切验算：扣除承台和其上填土自重后的角桩桩顶相应于荷载效应基本组合时的竖向力设计值：Nl ＝N1 ＝2099700N承台受角桩冲切的承载力按下列公式计算：Nl ≤ β12 * (2c2 + a12) * tg(θ2 / 2) * βhp * ft * ho（基础规范8.5.17-10）θ2 ＝2 * arctg(Sa / Sb) ＝2*arctg(900/1560) ＝60°c2 ＝[Sc * ctg(θ2 / 2) + Sc + 0.5bp] * Cos(θ2 / 2)＝[500*ctg30°+500+433/2]*Cos30°＝1371mma12 ＝(2Sb / 3 - 0.5bp - 0.5bc) * Cos(θ2 / 2)＝(2*1560/3-433/2-650/2)*Cos30°＝432mmλ12 ＝a12 / ho ＝432/(1100-110) ＝0.436底部角桩冲切系数β12 ＝0.56 / (λ12 + 0.2)（基础规范8.5.17-11）β12 ＝0.56/(0.436+0.2) ＝0.88β12 * (2c2 + a12) * tg(θ2 / 2) * βhp * ft * ho＝0.88*(2*1371+432)*tg30°*0.975*1.43*990＝2229798N ≥ Nl ＝2099700N，满足要求。

(3)、顶部角桩对承台的冲切验算：（近似计算）扣除承台和其上填土自重后的角桩桩顶相应于荷载效应基本组合时的竖向力设计值：Nl ＝Max{N2, N3} ＝2099700N承台受角桩冲切的承载力按下列公式计算：Nl ≤ β11 * (2c1 + a11) * tg(θ1 / 2) * βhp * ft * ho（基础规范8.5.17-8）θ1 ＝arctg(Sb / Sa) ＝arctg(1560/900) ＝60°c1 ＝ctgθ1 * 2Sc + Sc + 0.5bp ＝ctg60°*2*500+500+433/2 ＝1293mma11 ＝Sa - 0.5bp - 0.5bc ＝900-433/2-650/2 ＝333mmλ11 ＝a11 / ho ＝333/(1100-110) ＝0.337底部角桩冲切系数β11 ＝0.56 / (λ11 + 0.2)（基础规范8.5.17-9）β11 ＝0.56/(0.337+0.2) ＝1.043β11 * (2c1 + a11) * tg(θ1 / 2) * βhp * ft * ho＝1.043*(2*1293+333)*tg30°*0.975*1.43*990＝2433399N ≥ Nl ＝2099700N，满足要求。

3、承台斜截面受剪承载力计算：(1)、X方向（上边）斜截面受剪承载力计算：扣除承台及其上填土自重后X 方向斜截面的最大剪力设计值：Vx ＝N2 + N3 ＝4199400N柱上边缘计算宽度bxo：Sb / 3 - Sc ＝1560/3-500 ＝20mm ≤ 0.5bc ＝325mmbxo ＝a ＝2800mm承台斜截面受剪承载力按下列公式计算：Vx ≤ βhs * βy * ft * bxo * ho（基础规范8.5.18-1）X 方向上自桩内边缘到最近柱边的水平距离：ay ＝520 - 0.5bc - 0.5bp ＝520-650/2-433/2 ＝-22mmλy ＝ay / ho ＝-22/(1100-110) ＝-0.022当λy < 0.3 时，取λy ＝0.3βy ＝1.75 / (λy + 1.0) ＝1.75/(0.3+1.0) ＝1.346βhs * βy * ft * bxo * ho ＝0.95*1.346*1.43*2800*990 ＝5069495N ≥ Vx ＝4199400N，满足要求。

(2)、X方向（下边）斜截面受剪承载力计算：扣除承台及其上填土自重后X 方向斜截面的最大剪力设计值：Vx ＝N1 ＝2099700N柱下边缘计算宽度bxo：bxo ＝2 * [Sc + (2Sb / 3 - 0.5bc + Sc) * Sa / Sb] ＝2402mm承台斜截面受剪承载力按下列公式计算：Vx ≤ βhs * βy * ft * bxo * ho（基础规范8.5.18-1）X 方向上自桩内边缘到最近柱边的水平距离：ay ＝1040 - 0.5bc - 0.5bp ＝1040-650/2-433/2 ＝498mmλy ＝ay / ho ＝498/(1100-110) ＝0.504βy ＝1.75 / (λy + 1.0) ＝1.75/(0.504+1.0) ＝1.164βhs * βy * ft * bxo * ho ＝0.95*1.164*1.43*2402*990 ＝3760082N ≥ Vx ＝2099700N，满足要求。

合集下载

承台施工质量评估与验收标准详解

承台施工质量评估与验收标准详解

承台施工质量评估与验收标准详解 承台作为一种重要的基础构造物，承载着上部结构的重量和传递荷载。因此，承台的施工质量评估与验收标准至关重要。本文将从承台施工质量评估的重要性出发，探讨承台施工的关键要素和验收标准，以期为相关工程提供参考指导。

1. 承台施工质量评估 在工程施工过程中，承台作为基础构造物的一部分，其质量评估是确保工程安全和可靠性的重要环节。承台的施工质量直接影响上部结构的稳定性和使用寿命。因此，评估承台施工质量是保证工程质量的关键一步。

承台施工质量评估通常包括以下几个方面： （1）混凝土浇筑质量：混凝土是承台的主要材料，其浇筑质量直接关系到承台的强度和稳定性。在评估混凝土浇筑质量时，应考虑浇筑工艺、施工环境、材料选择等因素，以确保混凝土的密实性、均匀性和抗压强度达到设计要求。

（2）钢筋绑扎质量：钢筋是承台的增强材料，其绑扎质量直接影响到承台的抗弯和抗剪能力。在评估钢筋绑扎质量时，应注意绑扎的密度、连接的牢固性和绑扎点的准确度。

（3）模板搭设质量：模板是承台施工过程中的临时支撑结构，其搭设质量影响到混凝土浇筑的均匀性和表面平整度。在评估模板搭设质量时，应注意模板的稳固性、表面平整度和尺寸精度。

（4）防水处理质量：承台作为基础构造物，其防水处理质量直接影响到上部结构的安全和耐久性。在评估防水处理质量时，应考虑防水材料的选择、涂层的均匀性和附着力，以确保承台的防水效果达到预期要求。

2. 承台施工验收标准 为了确保承台的施工质量和工程安全，制定了一系列的承台施工验收标准。以下为常见的承台施工验收标准：

（1）承台表面平整度：根据国家标准，承台表面的平整度应符合一定的要求。一般来说，承台表面的最大凸度和凹度不应超过一定的允许范围，以保证上部结构的安全和正常使用。

（2）承台尺寸精度：承台的尺寸精度直接关系到上部结构的安装和连接。承台的尺寸偏差应符合国家标准规定的要求，以确保上部结构的稳定性和牢固性。

承台工程验收的常见问题及质量评估方法与解决策略总结

承台工程验收的常见问题及质量评估方法与解决策略总结

承台工程验收的常见问题及质量评估方法与解决策略总结承台工程验证收是建筑工程中的重要环节，它对工程的质量和可持续性发挥着重要作用。

然而，在承台工程验收过程中，常常会遇到一些问题。

本文将围绕承台工程验收的常见问题展开讨论，并提出相应的质量评估方法和解决策略。

一、常见问题1. 承台尺寸不符合设计要求承台是支撑其他结构的重要部分，其尺寸必须精确符合设计要求。

然而，在实际施工中，由于施工误差或其他原因，承台尺寸不准确的情况时有发生。

这可能导致承台不具备足够的强度和稳定性，对工程的安全性产生潜在威胁。

2. 材料质量问题承台工程需要使用多种材料，如水泥、钢筋等。

如果使用的材料质量不达标，将直接影响承台工程的质量。

例如，如果水泥强度不够，承台的承载能力将降低，从而影响整体工程的可靠性。

3. 施工工艺不当承台工程的施工需要严格按照设计要求和工艺规范进行。

然而，在实际施工中，由于工人技术水平不足或监管不到位，施工工艺往往存在一定的问题。

例如，混凝土浇筑时未采取适当的振捣措施，导致混凝土未能充分密实，从而影响承台的强度。

二、质量评估方法为了解决上述问题，我们需要采取一定的质量评估方法。

以下是一些常用的质量评估方法：1. 承台尺寸抽检抽检承台尺寸是一种常用的质量评估方法。

通过随机抽取一定数量的承台进行尺寸测量，与设计要求进行对比，以评估承台尺寸的准确性。

如果发现尺寸不符合要求的问题，应及时采取措施进行调整。

2. 材料测试对承台所使用的材料进行测试是另一种常用的质量评估方法。

例如，对水泥进行强度测试、对钢筋进行拉力测试等。

通过测试结果，可以评估材料的质量是否符合标准要求。

3. 工艺检查定期对施工现场进行工艺检查也是一种有效的质量评估方法。

通过检查施工过程中的细节，如混凝土浇筑工艺、钢筋连接工艺等，以及施工人员的操作规范，可以发现潜在的问题并及时采取措施加以解决。

三、解决策略在发现承台工程存在问题时，我们需要采取相应的解决策略。

承台验算(自己编)

承台验算(自己编)

6根Φ150cm桩基承台a0x a0y h c b c h0f tγsaf0.650.475 1.75 1.75 2.3517501c1c2F l N max f c b0f y1.9 1.93148510161.317500 6.5320本计算书中所用符号的含义如下：F l——作用于冲切破坏锥体上的冲切力设计值（kN）；f t——承台混凝土抗拉强度设计值（kPa）；h0——承台冲切破坏锥体的有效高度（m）；α0x，α0y,α1y,α1y——冲切系数；λ0x，λ0y，λ1x,λ1y——冲垮比；∑N i——冲切破坏锥体范围内各基桩的净反力（不计承台和承台上土自重）设计值之和（kN）；h c,b c——柱截面长、短边尺寸（m）；a0x,a1x——自柱长边到最近桩边的水平距离(m)；a0y,a1y——自柱短边到最近桩边的水平距离(m)；f c——混凝土轴心抗压强度设计值(kPa)；b0——承台计算截面处的计算宽度(m)；β——剪切系数；λ——计算截面的剪跨比。

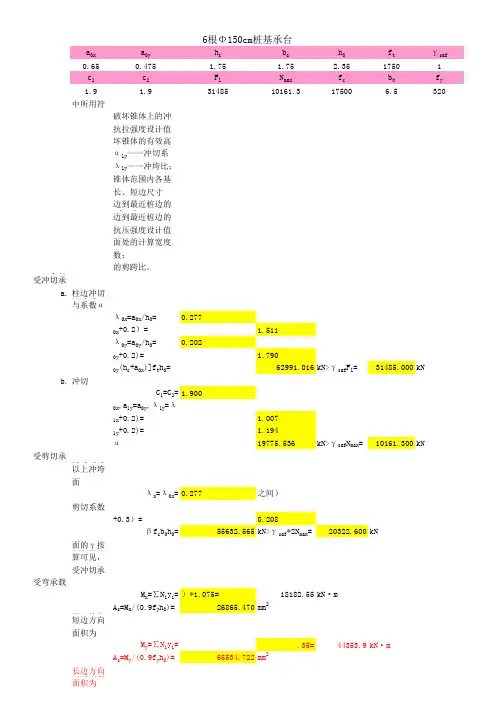

一、承台受冲切承载力验算a.柱边冲切冲跨比λ与系数α的计算：λ0x=a0x/h0=0.277α0x=0.72/（λ0x+0.2）= 1.511λ0y=a0y/h0=0.202α0y=0.72/(λ0y+0.2)= 1.7902[α0x(b c+a oy)+α0y(h c+a0x)]f t h0=62991.016kN>γsaf F l=31485.000kNb.角桩向上冲切C1=C2=1.900a1x=a0x,λ1x=λ0x,a1y=a0y,λ1y=λ0yα1x=0.48/(λ1x+0.2)= 1.007α1y=0.48/(λ1y+0.2)= 1.194[α1x(c2+a1y/2)+α1y(c1+a1x/2)]f t h0=19775.536kN>γsaf N max=10161.300kN二、承台受剪切承载力验算剪跨比与以上冲垮比相同对I-I斜截面λx=λ0x=0.277（介于0.3~1.4之间）剪切系数β=0.12/（λ+0.3）=0.208βf c b0h0=55632.565kN>γsaf*2N max=20322.600kNII-II斜截面的γ按0.3计，其承受剪切能力更大，验算从略。
