摄影测量学1

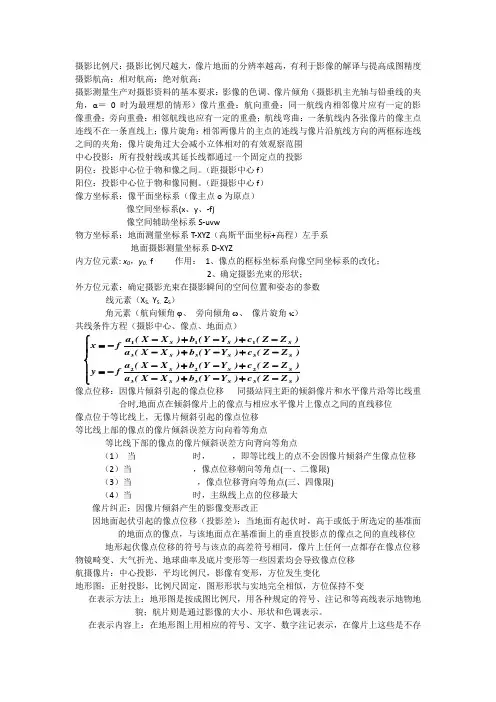

摄影比例尺：摄影比例尺越大，像片地面的分辨率越高，有利于影像的解译与提高成图精度 摄影航高：相对航高：绝对航高：摄影测量生产对摄影资料的基本要求：影像的色调、像片倾角（摄影机主光轴与铅垂线的夹角，α＝ 0 时为最理想的情形）像片重叠：航向重叠：同一航线内相邻像片应有一定的影像重叠；旁向重叠：相邻航线也应有一定的重叠；航线弯曲：一条航线内各张像片的像主点连线不在一条直线上；像片旋角：相邻两像片的主点的连线与像片沿航线方向的两框标连线之间的夹角；像片旋角过大会减小立体相对的有效观察范围中心投影：所有投射线或其延长线都通过一个固定点的投影阴位：投影中心位于物和像之间。

（距摄影中心f ）阳位：投影中心位于物和像同侧。

（距摄影中心f ）像方坐标系：像平面坐标系（像主点o 为原点）像空间坐标系(x 、y 、-f)像空间辅助坐标系S-uvw物方坐标系：地面测量坐标系T-XYZ （高斯平面坐标+高程）左手系地面摄影测量坐标系D-XYZ内方位元素: x 0，y 0，f 作用： 1、像点的框标坐标系向像空间坐标系的改化；2、确定摄影光束的形状；外方位元素：确定摄影光束在摄影瞬间的空间位置和姿态的参数线元素（X S ，Y S ，Z S ）角元素（航向倾角ϕ、 旁向倾角ω、 像片旋角κ）共线条件方程（摄影中心、像点、地面点）像点位移：因像片倾斜引起的像点位移 同摄站同主距的倾斜像片和水平像片沿等比线重合时,地面点在倾斜像片上的像点与相应水平像片上像点之间的直线移位像点位于等比线上，无像片倾斜引起的像点位移等比线上部的像点的像片倾斜误差方向向着等角点等比线下部的像点的像片倾斜误差方向背向等角点（1） 当 时， ，即等比线上的点不会因像片倾斜产生像点位移（2）当 ，像点位移朝向等角点(一、二像限)（3）当 ，像点位移背向等角点(三、四像限)（4）当 时，主纵线上点的位移最大像片纠正：因像片倾斜产生的影像变形改正因地面起伏引起的像点位移（投影差）：当地面有起伏时，高于或低于所选定的基准面的地面点的像点，与该地面点在基准面上的垂直投影点的像点之间的直线移位地形起伏像点位移的符号与该点的高差符号相同，像片上任何一点都存在像点位移 物镜畸变、大气折光、地球曲率及底片变形等一些因素均会导致像点位移航摄像片：中心投影，平均比例尺，影像有变形，方位发生变化地形图：正射投影，比例尺固定，图形形状与实地完全相似，方位保持不变在表示方法上：地形图是按成图比例尺，用各种规定的符号、注记和等高线表示地物地貌；航片则是通过影像的大小、形状和色调表示。

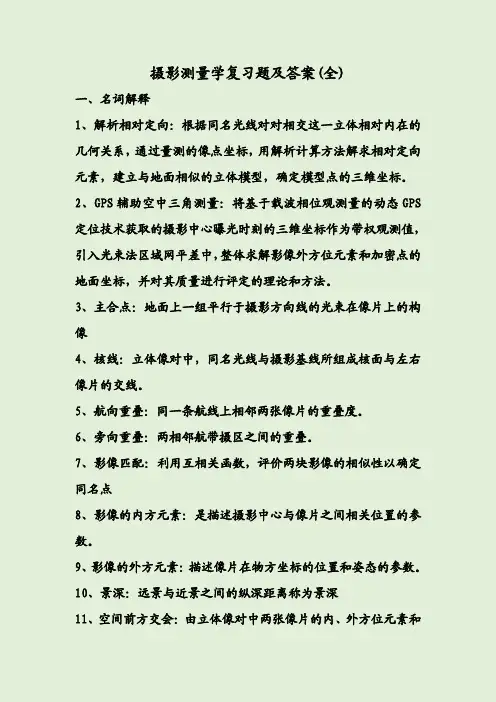

摄影测量学复习题及答案(全)一、名词解释1、解析相对定向：根据同名光线对对相交这一立体相对内在的几何关系，通过量测的像点坐标，用解析计算方法解求相对定向元素，建立与地面相似的立体模型，确定模型点的三维坐标。

2、GPS辅助空中三角测量：将基于载波相位观测量的动态GPS 定位技术获取的摄影中心曝光时刻的三维坐标作为带权观测值，引入光束法区域网平差中，整体求解影像外方位元素和加密点的地面坐标，并对其质量进行评定的理论和方法。

3、主合点：地面上一组平行于摄影方向线的光束在像片上的构像4、核线：立体像对中，同名光线与摄影基线所组成核面与左右像片的交线。

5、航向重叠：同一条航线上相邻两张像片的重叠度。

6、旁向重叠：两相邻航带摄区之间的重叠。

7、影像匹配：利用互相关函数，评价两块影像的相似性以确定同名点8、影像的内方元素：是描述摄影中心与像片之间相关位置的参数。

9、影像的外方元素：描述像片在物方坐标的位置和姿态的参数。

10、景深：远景与近景之间的纵深距离称为景深11、空间前方交会：由立体像对中两张像片的内、外方位元素和像点坐标来确定相应地面点的地面坐标的方法，称为空间前方交会。

12、空间后方交会：利用一定数量的地面控制点，根据共线条件方程或反求像片的外方位元素这种方法称为单张像片的空间后方交会。

13、摄影基线：相邻两摄站点之间的连线。

14、像主点：像片主光轴与像平面的交点。

15、立体像对：相邻摄站获取的具有一定重叠度的两张影像。

16、数字影像重采样：当欲知不位于采样点上的像素值时，需进行灰度重采样。

17、核面：过摄影基线与物方任意一点组成的平面。

18、中心投影：所有投影光线均经过同一个投影中心。

19、单模型绝对定向：相对定向所构建的立体模型经平移、缩放、旋转后纳入到地面坐标系中的过程相对定向：根据立体像对内在的几何关系恢复两张像片之间的相对位置和姿态，使同名光线对对相交，建立与地面相似的立体模型。

即确定一个立体像对两像片的相对位置。

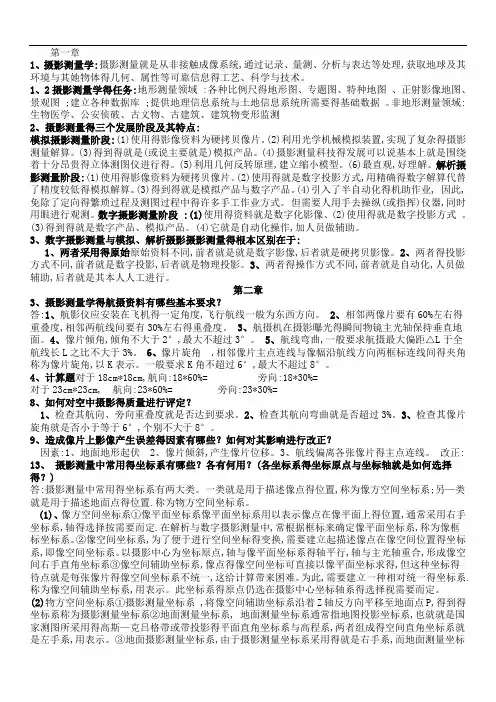

第一章1、摄影测量学:摄影测量就是从非接触成像系统,通过记录、量测、分析与表达等处理,获取地球及其环境与其她物体得几何、属性等可靠信息得工艺、科学与技术。

1、2摄影测量学得任务:地形测量领域 :各种比例尺得地形图、专题图、特种地图、正射影像地图、景观图 ;建立各种数据库 ;提供地理信息系统与土地信息系统所需要得基础数据。

非地形测量领域:生物医学、公安侦破、古文物、古建筑、建筑物变形监测2、摄影测量得三个发展阶段及其特点:模拟摄影测量阶段:(1)使用得影像资料为硬拷贝像片。

(2)利用光学机械模拟装置,实现了复杂得摄影测量解算。

(3)得到得就是(或说主要就是)模拟产品。

(4)摄影测量科技得发展可以说基本上就是围绕着十分昂贵得立体测图仪进行得。

(5)利用几何反转原理,建立缩小模型。

(6)最直观,好理解。

解析摄影测量阶段:(1)使用得影像资料为硬拷贝像片。

(2)使用得就是数字投影方式,用精确得数字解算代替了精度较低得模拟解算。

(3)得到得就是模拟产品与数字产品。

(4)引入了半自动化得机助作业, 因此,免除了定向得繁琐过程及测图过程中得许多手工作业方式。

但需要人用手去操纵(或指挥)仪器,同时用眼进行观测。

数字摄影测量阶段 :(1)使用得资料就是数字化影像、(2)使用得就是数字投影方式。

(3)得到得就是数字产品、模拟产品。

(4)它就是自动化操作,加人员做辅助。

3、数字摄影测量与模拟、解析摄影摄影测量得根本区别在于:1、两者采用得原始原始资料不同,前者就是就是数字影像,后者就是硬拷贝影像。

2、两者得投影方式不同,前者就是数字投影,后者就是物理投影。

3、两者得操作方式不同,前者就是自动化,人员做辅助,后者就是其本人人工进行。

第二章3、摄影测量学得航摄资料有哪些基本要求？答:1、航影仪应安装在飞机得一定角度,飞行航线一般为东西方向。

2、相邻两像片要有60%左右得重叠度,相邻两航线间要有30%左右得重叠度。

3、航摄机在摄影曝光得瞬间物镜主光轴保持垂直地面。

人用双眼观察景物可判断其远近，得到景物的立体效应，这种现象称为人眼的立体视觉人造立体观察的条件立体像对 分像条件 两像片上相同景物（同名像点）的连线与眼基线应大致平行 两像片的比例尺应相近（差别<15％）连续法相对定向中 Q=N1Y1 —(N2Y2+By)的几何意义：Q 为定向点上模型上下视差当一个立体像对完成相对定向，Q ＝0当一个立体像对未完成相对定向，即同名光线不相交，Q ＝0量测5 个以上的同名点可以按最小二乘平差法求相对定向元素单独法相对定向中 q=yt1-yt2 常数项的几何意义q 为相当于像空间辅助坐标系中一对理想像对上同名像点的上下视差当一个立体像对完成相对定向，q ＝0当一个立体像对未完成相对定向，即同名光线不相交，q ≠0q 为相当于像空间辅助坐标系中一对理想像对上同名像点的上下视差当一个立体像对完成相对定向，q ＝0当一个立体像对未完成相对定向，即同名光线不相交，q ≠0量测5 个以上的同名点可以按最小二乘平差法求相对定向元素带宽：主对角线到任意一行最远处的非零元素间所包含的未知数个数GPS 辅助空中三角测量的作用是大量减少甚至完全免除地面控制点，缩短成图周期，提高生产效率，降低生产成本。

1、摄影测量学的发展阶段：模拟摄影测量、解析摄影测量、数字摄影测量2、地图是地面的正射投影，航摄影片是地面的中心投影。

3、摄影测量坐标系有：像方坐标系（像平面坐标系、像空间坐标系、像空间辅助坐标系）和物方坐标系（地面测量坐标系、地面摄影测量坐标系）4、内方位元素：表示摄影中心与像片之间相关位置的参数（00x y f 、、）外方位元素：表示摄影光束在摄影瞬间的空间位置和姿态的参数（线元素和角元素）线元素：S S S X Y Z 、、；角元素：以v 轴为主轴（解析）：()()()ϕωκ顺、逆、逆；以u 轴为主轴（立体测图）：ϕωκ'''、、；以w 轴为主轴（模拟处理单张像片）：A αακ、、5、获取外方位元素的方法：单片空间后方交会、立体像对相对定向与绝对定向、双像解析的光束法以及空中三角测量与区域网平差。
