《欧姆定律专题》训练题

中考物理复习《欧姆定律计算题》专项训练（附带有参考答案)学校:___________班级：___________姓名：___________考号：___________1．真真同学设计了一款弹力秤，用来测量某段时间的降雨量。

其原理如图甲所示，它主要由轻质弹簧，杠杆OAB ，压力传感器R （电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A （实质是电流表）等关键元件构成，其中OA∶OB=1∶2，已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所；。

电源电压为6V 且保持不变，真真将一个质量为600g ，棱长为10cm 的实心正方体木块悬挂在弹簧下端，静止时木块下表面距离空烧杯底正上方4cm 处，若烧杯底面积为300cm 2，轻质弹簧自然状态时长度为10cm ，且弹簧每受到1N 的力时长度变化0.5cm ，杠杆始终水平。

当水槽内收集一些水时；（1）弹簧恰好处于自然状态，求此时通过仪器A 的电流；（2）若仪器A 示数为0.2A 时，求物体排开水的体积V 排；（3）仪器A 示数为0.2A 时，求水槽中水的总质量。

2．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中其中0R 为定值电阻，R 为压敏电阻，其阻值随所受压力变化的图像如图乙所示。

油量表由量程为03V 的电压表改装而成。

已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。

电源电压保持6V 不变。

（g 取10N/kg ）（1）若压敏电阻与油箱的接触面积是42410m -⨯，则压敏电阻能承受的最大压强为多大？（2）压敏电阻受到压力最大时油箱内汽油的质量多大？若油箱内油的密度为30.8g/cm ，此时油箱内油的体积是多少立方米？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻0R阻值为多大？（4）若电压表示数为2V，此时油箱内油的重力是多少牛顿。

3．某同学设计了一个测量身高和体重的电路，其原理如图甲所示。

欧姆定律计算题专题训练1．以下图的电路中，电压表V 1的示数为9 伏，电压表V2的示数为 3 伏，那么R1与 R2的阻值之比为A ．2：1B．1： 2C． 3：1D．1：32.以下图，电路中的两只电压表的规格完整同样，均有两个量程(0 ～ 3V， 0～ 15V). 闭合开关，两只电压表的指针偏转角度同样，则电阻R1与 R2的比值为A.1 ∶5B.5∶1C.1∶4D.4∶13.以下图的电路中，电阻R1的阻值为10。

闭合开关S，电流表 A1的示数为 2A，电流表 A2的示数为 0.8A ，则电阻 R2的阻值为。

4．以下图，设电源电压保持不变，R0=10。

当闭合开关S，滑动变阻器的滑片P 在中点 c 时，电流表的示数为0.3A ，挪动滑片P 至 b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R 分别为：A．U=3V，R=5；B．U=6V，R=20；C．U=6V，R=10；D．U=3V，R=15。

5．以下图电路，电源电压 6 V 保持不变，定值电阻的阻值为 10 Ω，滑动变阻器的最大阻值为 20Ω，当开封闭合，滑片由 b 端向 a 端挪动的过程中，以下说法正确的选项是A ．当滑片移到 a 端时，电流表示数为0．2 AB ．当滑片移到中点时，电压表示数为 2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1 题图）（2 题图）（3 题图）（4 题图）（5 题图）1 1 26．以下图的电路中， R 的阻值为 10Ω，只闭合开关 S 时电流表的示数为 0． 3A ，再闭合开关 S 后，电流表的示数为0．45A ，则 R2的阻值为Ω7．以下图，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a 时，电流表示数为 0.2A ；当开关 S1．S2均闭合，滑片P 置于最右端b时，电流表示数为0.6A，则定值1Ω，电源电压 U= V 。

电阻R=8．两定值电阻甲．乙中的电流与电压关系如图 5 所示，此刻将甲和乙串连后接在电压为3V 的电源两头，以下剖析正确的选项是：A．甲的电阻值大于乙的电阻值 B ．甲的电压大于乙的电压C．甲耗费的电功率大于乙耗费的电功率D．甲的电流等于乙的电流9. 在研究“必定电压下，电流与电阻的关系”时，电路以下图。

2023年中考物理专题复习：欧姆定律计算题训练1．如图所示，电源电压恒为9V，245R=Ω，滑动变阻器R3最大阻值为12Ω。

当滑动变阻器R3的滑片调至最右端，只闭合S1、S4时，电流表A1的示数为1.8A，实验中不用考虑电表的正负极，如反向，自动切换。

求：（1）R1的阻值为多少？（2）只闭合S1、S2时，电流表A的示数为多少？（3）S1、S2、S3、S4闭合时，求电路的最小总功率是多少？（4）若用电阻箱R替换电压表V1，电压表V2所选量程为0~3V，电流表A、A1所选量程均为0~0.6A，当电阻箱调到某一阻值R0，滑动变阻器的滑片P移到合适位置以保证电路安全，只闭合S4，移动滑动变阻器的滑片，使电流表和电压表均能达到最大值，则电阻箱R0的最大值和最小值分别是多少？2．如图所示，电源电压不变，定值电阻R0=20Ω，小灯泡L标有“6V 3.6W”字样。

当开关S闭合，S1、S2断开，滑片P从b端滑动到滑动变阻器中点时，电流表示数变化了0.2A，此时小灯泡恰好正常发光（不考虑温度对灯丝电阻的影响）。

求：（1）小灯泡的电阻值；（2）小灯泡正常工作5min消耗的电能；（3）滑动变阻器的最大阻值；（4）当开关S、S1、S2都闭合时，电路的最小电功率。

试卷第1页，共9页试卷第2页，共9页3．在图（a ）所示的电路中，电阻R 1的阻值为20欧。

闭合开关S ，两电流表指针的位置均如图（b ）所示，求：（1）电源电压U ；（2）电阻R 2的阻值。

4．在图（a ）所示，电源电压为12伏保持不变，电阻1R 的阻值为12欧，滑动变阻器2R 上标有“50欧2安”字样，闭合开关S ，电流表A 1的示数如图（b ）所示。

求： ①通过电阻1R 的电流1I ；①滑动变阻器连入电路的阻值2R ；①当移动滑动变阻器滑片P 在某位置时，两电表示数偏转角度恰好相同，求此时电路中的总电阻R 。

5．在图（a）所示电路中，电源电压为12伏保持不变，滑动变阻器R2上标有“50Ω，1A”字样，电流表的表盘如图（b）所示。

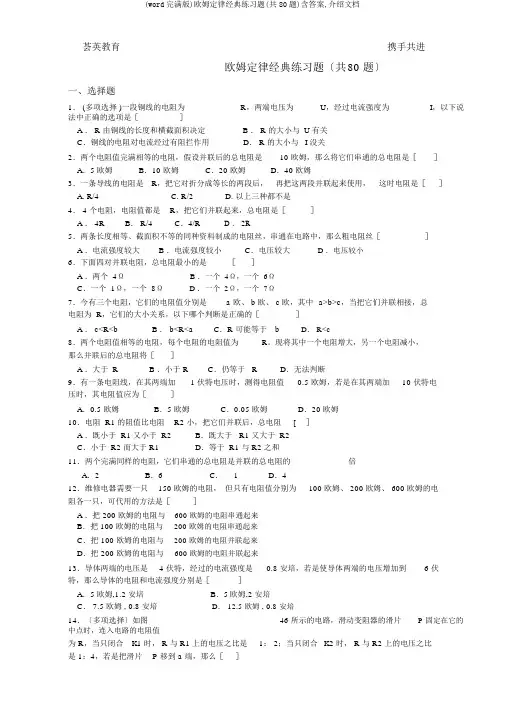

荟英教育携手共进欧姆定律经典练习题〔共80 题〕一、选择题1． (多项选择 )一段铜线的电阻为R，两端电压为U，经过电流强度为I，以下说法中正确的选项是［］A ． R 由铜线的长度和横截面积决定B ． R 的大小与U 有关C．铜线的电阻对电流经过有阻拦作用D． R 的大小与I 没关2．两个电阻值完满相等的电阻，假设并联后的总电阻是10 欧姆，那么将它们串通的总电阻是［］A．5 欧姆B．10 欧姆C．20 欧姆D．40 欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 C. R/2 D. 以上三种都不是4． 4 个电阻，电阻值都是R，把它们并联起来，总电阻是［］A ． 4R B． R/4C．4/R D ． 2R5．两条长度相等、截面积不等的同种资料制成的电阻丝，串通在电路中，那么粗电阻丝［］A ．电流强度较大B ．电流强度较小C．电压较大 D ．电压较小6．下面四对并联电阻，总电阻最小的是［］A ．两个 4ΩB ．一个 4Ω，一个 6ΩC．一个 1Ω，一个 8Ω D ．一个 2Ω，一个 7Ω7．今有三个电阻，它们的电阻值分别是 a 欧、 b 欧、 c 欧，其中a>b>c，当把它们并联相接，总电阻为 R，它们的大小关系，以下哪个判断是正确的［］A ． c<R<bB ． b<R<a C．R 可能等于b D． R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，那么并联后的总电阻将［］A ．大于 RB ．小于 R C．仍等于R D．无法判断9．有一条电阻线，在其两端加 1 伏特电压时，测得电阻值0.5 欧姆，若是在其两端加10 伏特电压时，其电阻值应为［］A．0.5 欧姆B．5 欧姆C．0.05 欧姆D．20 欧姆10．电阻 R1 的阻值比电阻R2 小，把它们并联后，总电阻[］A ．既小于R1 又小于 R2B．既大于R1 又大于 R2C．小于 R2 而大于 R1D．等于 R1 与 R2 之和11．两个完满同样的电阻，它们串通的总电阻是并联的总电阻的______倍A．2B．6C．1D．412．维修电器需要一只150 欧姆的电阻，但只有电阻值分别为100 欧姆、 200 欧姆、 600 欧姆的电阻各一只，可代用的方法是［］A ．把 200 欧姆的电阻与600 欧姆的电阻串通起来B．把 100 欧姆的电阻与200 欧姆的电阻串通起来C．把 100 欧姆的电阻与200 欧姆的电阻并联起来D．把 200 欧姆的电阻与600 欧姆的电阻并联起来13．导体两端的电压是 4 伏特，经过的电流强度是0.8 安培，若是使导体两端的电压增加到 6 伏特，那么导体的电阻和电流强度分别是［］A．5 欧姆,1.2 安培B．5欧姆,2 安培C． 7.5 欧姆 , 0.8 安培D． 12.5 欧姆 , 0.8 安培14．〔多项选择〕如图46 所示的电路，滑动变阻器的滑片P 固定在它的中点时，连入电路的电阻值为 R，当只闭合K1 时， R 与 R1 上的电压之比是1： 2；当只闭合K2 时， R 与 R2 上的电压之比是 1：4，若是把滑片P 移到 a 端，那么［］第1页共17页荟英教育携手共进A ． K1 、 K2 闭合时，经过R1 与 R2 的电流之比是1： 2B． K1 、 K2 闭合时，经过R1 与 R2 的电流之比是2： 1C．只闭合 K1 时，滑动变阻器ab 两端的电压与电阻R1 两端的电压之比是1：1D．只闭合 K2 时，滑动变阻器ab 两端的电压与电阻R2 两端的电压之比是1： 115．将安培表先后串通在图51 中的 A 处、 B 处、和 C 处，当电键 K 闭合时，安培表接在哪处的读数最大？［］A ．A 处B．B 处C．C 处D．三处都同样16．如图 53 所示， R1=R2 时，电源电压不变，当电键由闭合变成断开时，安培表示数［］A. 不变B. 变成原来 2 倍C. 变成原来的1/2D.无法判断17．图 54 中的滑动变阻器R1 的最大阻值是200 欧姆，电阻R2 是 300 欧姆，电源电压是 6 伏特且保持不变，当滑动变阻器的滑片P 由 a 端滑到 b 端，伏特表示数的变化是［］A ．6伏 ~0 伏B．3.6 伏~6 伏C．6 伏~3.6 伏D．6 伏~2.4 伏18．〔多项选择〕图55 所示电路， AB 两端电压保持不变，当滑动变阻器的滑动片P 滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要解析，正确的选项是［］A ．无论 P 向哪端滑动， R2 都是不变的，所以伏特表示数不变，安培表示数将在P 向 a 端滑动时变小， P 向 b 端滑动时变大B ．无论 P 向哪端滑动， R1 都是不变的，所以伏特表示数不变，安培表示数将在P 向 b 端滑动时变小， P 向 a 端滑动时变大C．P 向 a 端滑动时， R1 不变， R1 两端电压不变，伏特表示数变小，R3 也变小，所以安培表示数不变D ．P 向 a 滑动时， R2 和 R3 并联总电阻变小，干路电流变大，R1 两端电压变大，所以伏特表示数变小，那么，经过R3 的电流变小，安培表示数变大荟英教育携手共进E．P 向 b 端滑动时， R3 变大， R2 和 R3 并联总电阻变大，所以伏特表示数变大，干路中电流变小，经过 R3 的电流变大，安培表示数变小19．图 56 所示的电路中，电压U 保持恒定，当K 断开时，安培表的读数是［］A ．A1 变大、 A2 不变B． A1 变小、 A2 不变C． A1 不变、 A2 变小 D ．A1 不变、 A2 变大20．如图 57 所示， AB 两点间电压保持不变，当滑动变阻器的滑片向右搬动时［］A ．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大21．如图 59 所示，电源电压为9 伏特，定值电阻R 为 5 欧姆，滑动变阻器R0 的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的 a 端滑向 b 端时，伏特表的示数是［］A ．由 0 逐渐增大到9 伏B．由 0 逐渐增大到 5 伏C．由 0 逐渐增大到 4 伏D．由 4 伏特逐渐减小到 022．如图 60 所示电路，电源电压不变，当滑动变阻器的滑片P 向右滑动时，各电表示数的变化情况是［］A． A 变小、 V1 变大， V2 变小B．A 变大、 V1 变大， V2 变小C． A 变小、 V1 变小， V2 变大D． A 变大、 V1 变小， V2 变大23．如图 61 所示的电路图中，当滑动变阻器的滑片P 向下滑动时，以下判断哪个是完满正确的［］A ．安培表的示数变大，伏特表的示数变小，电灯L 变亮B．安培表的示数变小，伏特表的示数变小，电灯L 变暗C．安培表的示数变小，伏特表的示数变大，电灯L 变暗D．安培表的示数变大，伏特表的示数变小，电灯L 变亮24．如图 62 电源电压不变，当滑动变阻器的滑片位于最右端时，伏特表V1 和 V2 的读数分别为12 伏和 4 伏，安培表 A 的读数为 1 安，当滑片位于变阻器中间时，各表的读数分别是［］荟英教育携手共进A．V1 为 12 伏；V2 为 4 伏；A 为安B．V1 为 12 伏；V2 为 2.4 伏；A 为 1.2 安C．V1 为 9.6 伏；V2 为 2.4 伏；A 为 1.2 安D．V1 为 8 伏；V2 为 4 伏；A 为安25．图 65 所示的电路中，电源电压不变，K 闭合时，电灯L 正常发光，要在K 断开时，电灯L 还可以正常发光，滑动变阻器的滑片P应该［］A ．向右搬动B．不动C．向左搬动 D ．先向右移，再回到原位26．电阻 R1 大于电阻 R2，将它们串通后接入电路，那么 R1、 R2 两端的电压 U1、 U2 间的关系是［］A ．U1=U2B． U1>U2C． U1<U2 D ．不好判断27．图 67 是四位同学设计的用伏安法测电阻R 的电阻值的电路图，其中正确的［］27. 公式的物理意义的正确理解是［］A．加在导体两端的电压越大，导体的电阻越大B．导体的电流越小，导体的电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻大小等于导体两端的电压与电流之比29.如图 1 所示的滑动变阻器结构表示图， A、 B、C、D 是它的四个接线柱。
