软启动器的工作原理课件

b-电源缺相或者三相电末上，软起动器保护动作（检查电源） c-软起动器的输出端未接负载（输出端接上负载后软起动器才
能正常工作） d-控制板有问题更换控制板
第30页，共33页。
3、起动完毕，旁路接触器不吸合现象。故障原因可能是：
a-在起动过程中，保护装置因整定偏小出现误动作。（将保护装置重新整定即可） b-在调试时，软起动器的参数设置不合理。（主要针对的是55KW以下的软起动器，对
搅拌机－利用双斜坡起动和预置提速运行，避免机械故障，节约能源，不需要变频器驱动
第25页，共33页。
பைடு நூலகம்
软启动器还可以内置一拖多专用程序控制器 选件，装于软起动器内部，实现时间控制、 联锁、互锁功能 ，可控制多台电机的分别 起动送上电网运行。电机可不分先后，任意 起动，自动避免二台以上电机同时起动。一 台电机起动后延时时间没到，其他电机也不 能起动。
◆ 运行过载保护：以电机额定工作电流为基准作反时
限热保护。
第22页，共33页。
◆ 电源电压过低保护：滞后时间:当电源电压低于极限值
50%时，保护动作，时间<0.5秒，否则低于设定值时保 护 动作，时间<3秒 ◆ 电源电压过高保护： 当电源电压高于极限值 130%时，保护动作，时间<0.5秒;否则高于设定值时保 护动作，时间<3秒。 ◆ 负载短路保护，滞后时间: <0.1秒，短路电流为软起动 器标称电机电流额定值10倍以上。
软启动的限流特性可有效限制冲击电流，避免不必要 的冲击力矩以及对配电网络的电流冲击，有效地减少 线路刀闸和接触器的误触发动作；对频繁启停的电动 机，可有效控制电动机的温升，大大延长电动机的寿 命。
第11页，共33页。

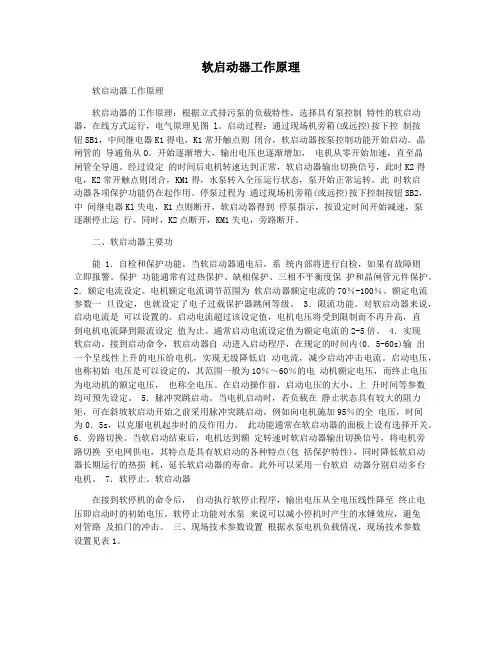

软启动原理：

软启动器工作原理软启动器工作原理软启动器的工作原理：根据立式排污泵的负载特性，选择具有泵控制特性的软启动器，在线方式运行，电气原理见图 l。

启动过程：通过现场机旁箱(或远控)按下控制按钮SB1，中间继电器K1得电，K1常开触点则闭合，软启动器按泵控制功能开始启动。

晶闸管的导通角从O。

开始逐渐增大，输出电压也逐渐增加，电机从零开始加速，直至晶闸管全导通。

经过设定的时间后电机转速达到正常，软启动器输出切换信号，此时K2得电，K2常开触点则闭合，KM1得，水泵转入全压运行状态，泵开始正常运转。

此时软启动器各项保护功能仍在起作用。

停泵过程为通过现场机旁箱(或远控)按下控制按钮SB2，中间继电器Kl失电，K1点则断开，软启动器得到停泵指示，按设定时间开始减速，泵逐渐停止运行。

同时，K2点断开，KM1失电，旁路断开。

二、软启动器主要功能 1．自检和保护功能。

当软启动器通电后，系统内部将进行自检，如果有故障则立即报警。

保护功能通常有过热保护、缺相保护、三相不平衡度保护和晶闸管元件保护。

2．额定电流设定。

电机额定电流调节范围为软启动器额定电流的70％-100％。

额定电流参数一旦设定，也就设定了电子过载保护器跳闸等级。

3．限流功能。

对软启动器来说，启动电流是可以设置的。

启动电流超过该设定值，电机电压将受到限制而不再升高，直到电机电流降到限流设定值为止。

通常启动电流设定值为额定电流的2-5倍。

4．实现软启动。

接到启动命令，软启动器自动进入启动程序，在规定的时间内(0．5-60s)输出一个呈线性上升的电压给电机，实现无级降低启动电流，减少启动冲击电流。

启动电压，也称初始电压是可以设定的，其范围一般为1O％～6O％的电动机额定电压，而终止电压为电动机的额定电压，也称全电压。

在启动操作前，启动电压的大小、上升时间等参数均可预先设定。

5．脉冲突跳启动。

当电机启动时，若负载在静止状态具有较大的阻力矩，可在斜坡软启动开始之前采用脉冲突跳启动，例如向电机施加95％的全电压，时间为0．5s，以克服电机起步时的反作用力。

可控硅软起动工作原理
可控硅软起动是一种常见的电动机起动方式。

其工作原理如下：
1. 开启触发脉冲：在电源通电后，通过一个触发器发送一个触发脉冲信号给可控硅。

触发脉冲的频率和宽度通常由控制电路来决定。

2. 可控硅导通：当接收到触发脉冲信号后，可控硅开始导通，将电流传递到电动机的回路中。

在导通状态下，可控硅的正向电压降低，电流流过。

3. 电动机起动：导通的可控硅将电流传递到电动机，使其开始运转。

电动机起动过程中，可控硅的电压降低，保持导通状态。

电动机根据负载情况开始加速运转。

4. 可控硅关断：当触发脉冲信号结束后，或电动机达到了设定速度后，控制电路将关闭触发脉冲。

此时，可控硅停止导通，断开电流传递。

可控硅软起动的主要特点是起动过程平稳，可以避免电动机突然起动引起的冲击和压力变化。

同时，可控硅软起动还可以实现对电动机起动过程的精确控制和调整。

这种起动方式被广泛应用于电动机启动和保护控制领域。

朗目山
一 、 总述
我们风电场用的驱动器 是MOELLER（穆勒）Moeller 集团成立于1899年，总部设 在波恩，具有开发、生产电 工元器件、自动化和配电系 统的悠久历史，目前在世界 上已成为电工和电子技术领 域的顶级厂商。
朗目山
二 、 偏航软启动器的简介
软启动器技术领域主要内容分三个方面阐述： 一、是使电动机的输出力矩满足机械系统对起 动力矩的要求，保证平滑加速，平滑过渡，避 免破坏性力矩冲击； 二、是使起动电流满足电动机承受能力的要求， 避免电动机起动发热造成绝缘破坏或烧毁； 三、是使起动电流满足电网电能质量相关标准 要求，减少电压暂降幅度，减少高次谐波含量 等
朗目山
四 、偏航软启动器启动原理
待电机达到额定转数时，启动过程结束，软 启动器自动用旁路接触器取代已完成任务的晶闸 管，为电动机正常运转提供额定电压，以降低晶 闸管的热损耗，延长软启动器的使用寿命，提高 其工作效率，又使电网避免了谐波污染。软启动 器同时还提供软停车功能，软停车与软启动过程 相反，电压逐渐降低，转数逐渐下降到零，避免 自由停车引起的转矩冲击。
朗目山
三 、 偏航软启动器的作用
朗目山
三 、 偏航软启动器的作用
启动器节能作用:
电动机软起动器本身并不节能，第一它不是用电设 备，只是简单功能产品，实现电动机软起动；第二它是 短时工作，起动结束后就退出。 但电动机软起动技术的应用可以实现拖动系统节能： 1、降低电机起动对电力系统的要求，电动机选用可保 证始终运行在经济运行区，降低电动机运行损耗，从而 节能。 2、电动机起动问题交由软起动装置来解决，避免大马 拉小车现象，电动机的选择可以更科学，更经济、更合 理。
风机偏航软启动讲解
———肖启清李岳洋
