电路动态分析及电容

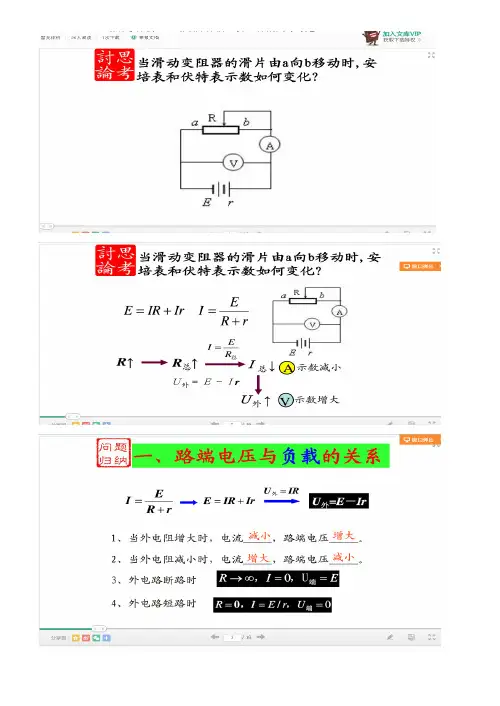

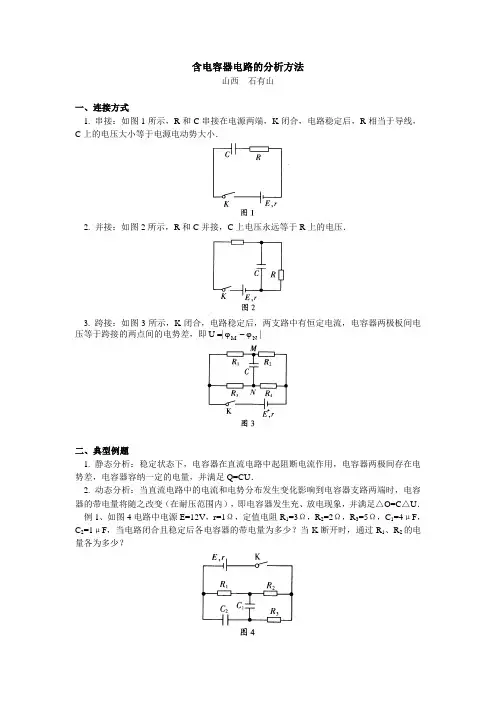

含电容器电路的分析方法山西 石有山一、连接方式1. 串接：如图1所示，R 和C 串接在电源两端，K 闭合，电路稳定后，R 相当于导线，C 上的电压大小等于电源电动势大小．2. 并接：如图2所示，R 和C 并接，C 上电压永远等于R 上的电压．3. 跨接：如图3所示，K 闭合，电路稳定后，两支路中有恒定电流，电容器两极板间电压等于跨接的两点间的电势差，即||U N M ϕ-ϕ=二、典型例题1. 静态分析：稳定状态下，电容器在直流电路中起阻断电流作用，电容器两极间存在电势差，电容器容纳一定的电量，并满足Q=CU ．2. 动态分析：当直流电路中的电流和电势分布发生变化影响到电容器支路两端时，电容器的带电量将随之改变（在耐压范围内），即电容器发生充、放电现象，并满足△O=C △U ． 例1、如图4电路中电源E=12V ，r=1Ω，定值电阻R 1=3Ω，R 2=2Ω，R 3=5Ω，C 1=4μF ，C 2=1μF ，当电路闭合且稳定后各电容器的带电量为多少？当K 断开时，通过R 1、R 2的电量各为多少？解析：静态分析：R 3相当于导线，C 2与R 1、R 2串联起来的部分并联，C 1和R 2并联．V 10)R R (I U ,V 4IR U ,A 2r R R E I 212C 21C 21=+====++= C 100.1U C Q ,C 101.6U C Q 52C 225C111--⨯==⨯==，且C 1的下极板，C 2的右极板带正电．动态分析：断开K 后，C 1通过R 3、R 2放电，C 2通过R 3、R 2和R 1放电，最后电压都为0，电容上电量也都为0．故通过R 2的电量为Q=Q 1+Q 2=2.6x10－5C ，通过R 1的电量为Q 2=C 100.15-⨯． 例2、如图5所示的电路中，电源电动势为E ，内阻不计，电容器的电容为C ，R 2=R 3=R 4=R 5=R ，R 1为滑动变阻器，其阻值可在0～2R 范围内变化，则当滑动头从最左端向最右端滑动的过程中，通过R 5的电量是多少？解析：动态分析：本题电容器的接法为跨接，且电阻R 1连续变化，C 上电压为连续变化，不妨设电源负极为零电势点．则有2E N =ϕ 当P 置于R 1的最左端时2E U ,E MN M ==ϕ 当P 置于R 1中间某位置时0U ,2E MN M ==ϕ 当P 置于R 1的最右端时6E U ,3E MN M -==ϕ 当滑动头P 从最左端向最右端滑动的过程中，电容器上下极板电势差改变为3E 22E 6E U =--=∆ 则通过R 5的电量CE 32U C Q =∆=∆。

初中物理动态电路分析动态电路分析在现代物理学中占据着重要地位，它作为一门重要的学科被研究出来，并被广泛用于工程中，是物理实验的一整套实验过程，也是从实际问题中推导运用动态电路分析理论的重要方法。

初中物理动态电路分析是初中物理教学中重要的知识点，它是门复杂的科学理论，结合行为科学的知识、实践经验，需要对物理实验有深入的了解。

一、动态电路的基本概念动态电路分析的基本概念是电路的动态分析，也就是说，它是电路中电压、电流和功率变化的研究。

通常，动态电路的分析有两种基本概念：动态的线性分析和动态的非线性分析。

动态线性分析是指当电路中电荷、电流和功率等量变化时，响应因素不变，因此可以用线性方程进行分析。

非线性分析则是指电路中电荷、电流和功率等量变化时，响应因素也会发生变化，因此需要用非线性方程进行分析。

二、初中物理动态电路分析实验原理初中物理动态电路分析实验主要是研究电路中动态变化的响应因素，它的实验原理主要依据动态电路的线性和非线性分析的相关理论，并通过实验可以掌握基本的实验方法，如极化电容器、极化电阻器、极化二极管等，以及实验台的使用。

让学生在实验中体验动态电路分析的过程，探索动态电路分析的原理及其应用，为其提供一个实践性的教学环境。

三、初中物理动态电路分析实验设备初中物理动态电路分析实验需要使用的设备有多种，如实验台、电表、电阻、电容、二极管、电池等，这些设备的安装和使用都需要进行相应的安全措施，特别是使用电池时，务必要对电池施以足够的保护。

四、实验方法1.建电路：首先按照实验要求构建电路，连接设备并将电路正确连接，检查电路是否存在短路或断路等情况；2.量记录数据：测量电路中不同元件的电压、电流和功率，并根据实验结果记录实验数据；3.析结果：最后，根据记录的实验数据，对电路的动态分析进行分析，并得出结论。

五、实验安全实验安全是进行实验必不可少的一项内容，在进行动态电路分析实验时，应注意以下几点：1. 使用时要搭建正确的电路，并对电路进行严格检查；2.态电路分析实验使用的电器设备有可能会产生高压，因此实验时应具备相应的安全防护措施，如不要触摸实验台；3.免与实验台发生意外接触，以免造成人身损伤；4.免在实验中将电器设备分离或拆开，以免造成危险；5.验中应当对所使用的电器设备进行正确的操作，以免造成意外。

04动态电路分析 (1)动态电路分析一、是非题1.对于零状态电路，过渡过程的起始瞬间，电容相当于短路，电感相当于开路（不计冲激作用)。

2.换路定律仅用来确定u c(0+)和i L(0+)，其他电量的初始值应根据u c(0+)或i L(0+)按欧姆定律及基尔霍夫定律确定。

3.同一个一阶电路的零输入响应、零状态响应和全响应具有相同的时间常数。

4.用短路开关把载流线圈短接，则线圈电阻越大，线圈电流衰减时间越长。

5.全响应中，零状态响应由外加激励引起的，所以零状态响应就是稳态响应。

6.电路的零输入响应就是自由分量，零状态响应就是强制分量。

7.R大于、等于或小于是判断RLC串联电路零输入响应处于非振荡放电、临界放电和振荡放电状态的判别式。

8.电感元件是用电压电流特性来定义的元件。

9.如电感元件的电流不变，无论其电感值为多大，都可等效为短路；如电容元件的电压不变，无论其电容值为多大，都可等效为开路。

10.一个在t=0-时电压为零且电压不跃变的电容在换路时相当于短路；一个在t=0-时电流为零且电流不跃变的电感在换路时相当于开路。

11.由R、L组成的一阶电路，若R越大，其零输入响应衰减得越慢。

12.零输入的RC电路中，只需时间常数τ不变，电容电压从100V放电到50V所需时间与从150V放电到100V所需时间相等。

13.在零输入响应的情况下，电路的时间常数τ是电流或电压由初始值衰减到该值的0.632倍所需的时间。

14.电压为100V的直流电压源，通过100kΩ电阻对10μF电容充电，经过1s，充电电流为0.368mA。

15.在零状态RL串联电路接入恒定电压，如果电源电压不变，增加电阻可以减少稳态电流及缩短过渡过程时间。

16.全响应中，暂态响应仅由元件初始储能产生，稳态响应则由外加激励产生。

17.设某电压可表示为u(t)=ε(t)-ε(t-3)V，则当t=3s时有u(3+)≠u(3-)。

18.RLC串联电路接通直流电压源瞬间，除u C和i L之外，其余元件的电压或电流均能跃变。

第三章 电路的动态分析 3.1.1 电容元件的伏安关系Ø教学内容：电容的伏安关系Ø教学要求：掌握电容的工作特性一、电容元件1. 认识电容元件3.1.1 电容元件的伏安关系顾名思义，是‘装电荷的容器’，是一种容纳电荷的器件，英文名称：capacitor 。

电容元件是一种储存电能的元件, 它是实际两极板上的电荷量与极板间电压存在库伏关系：式中C 称为电容的电容量，亦即特性曲线的斜率。

()(),q t Cu t t=∀电容器的理想化模型。

+-()t u ()i t ()q t +()q t -模型图是：2. 电容元件的模型二、电容的伏安关系1、微分形式的伏安关系()(),q t Cu t t=∀由于：而由电流的定义，流过电容的电流 ：所以，当u 、i 为关联参考方向时, 有：同理，当u 、i 非关联时：()()dq t i t dt =(),du t C tdt=∀()(),du t i t C tdt=∀()(),du t i t C tdt=-∀+-()t u ()i t ()q t +()q t -当u 、i 为关联参考方向时, 有：当u 、i 非关联时：（2）电容两端电压u(t)必定是时间 t 的连续函数，从而可知u(t)不能跃变()()du t i t C dt=()();du t i t C dt=-微分形式的伏安关系揭示的电容特性：2、积分形式的伏安关系式中，u c (0) 称为初始电压；后一项积分是在 t=0 以后电容两极板间形成的电压，它体现了在0~t 的时间段内电容对电荷积累的结果。

电容为记忆元件1()ti d C ξξ-∞⎰()u t =01()i d C ξξ-∞=⎰01(0)()t c u i d Cξξ=+⎰1()ti dCξ+⎰()1(0)()tc u tu i d Cξξ=+⎰()()du t i t Cdt=1()()du t i t dtC=⋅⋅7思考题1. 解释电容元件的模型2. 解释电容元件微分形式伏安关系3. 解释电容元件积分形式伏安关系。
