远 程 监 控 中 心 动力系统

设 计 方 案

项目名称： 设计单位： 目 录 1系统需求 .................................................................................................. 3 2 UPS设计概述 ......................................................................................... 3 2.2、编制依据...................................................................................... 3 2.3、设计原则...................................................................................... 4 3.UPS系统设计 ......................................................................................... 4 3.1、UPS主机的选择 ......................................................................... 4 3.2、后备电池的选择 ......................................................................... 5 3.3、UPS设备间布置 ......................................................................... 5 3.5、UPS运行描述 ............................................................................. 6 3.5.1 正常工作模式描述 .............................................................. 6 3.5.2 电池工作模式描述 .............................................................. 6 3.5.3 旁路工作模式描述 .............................................................. 7 3.5.4 维修旁路模式描述 .............................................................. 7 4.施工安装 .................................................................................................. 8 4.1、设备安装...................................................................................... 8 4.1.1空间要求 ............................................................................... 8 4.1.2环境要求 ............................................................................... 8 4.1.3 配电要求 .............................................................................. 9 5.售后服务 .................................................................................................. 9 1系统需求 为保证信息系统的安全，UPS间的建设尤为重要。由于供电系统中不可避免的存在如供电中断、电压浪涌、电压陷落、波形畸变、频率漂移、持续过压、持续低压、瞬间过电压和噪声干扰等情况，这些情况中的任一出现必将造成整个供电系统的不稳定，尤其是对通信网络信息设备轻则工作出错、通信失败，重则设备损坏、数据丢失、系统崩溃。作为网络信息系统核心的服务器及通信设备能否稳定地工作，取决于电源系统能否提供高质量、稳定的电源。设备最大功率统计如下： 序号 名称 数量 功率（W） 合计（W）

1 8100服务器 1 1000 1000 2 解码器 1 70 70 3 电视机 4 140 560 4 接警主机 1 70 70 5 远程对讲主机 1 6 电脑 2 350 700 7 统计 2400 增加UPS主要为服务器等数据通讯设备提供后备电源，根据需求，对服务器等重要设备提供约为 个小时的供电时间。

2 UPS设计概述 2.2、编制依据 1、《通信用不间断电源-UPS》YD／T 1095－2000国家信息产业部 2、《信息技术设备不间断电源通用技术条件》GB／T 14715 3、《不间断电源设备》GB／T7260-1987 4、《通信电源设备安装设计规范》YD5040－97

2.3、设计原则 1、高可靠性： 这是系统设计最重要的基础、是用户设备稳定工作的重要保障。 2、技术的先进性： UPS系统应具备目前先进的技术，并能满足未来发展的需要。 3、良好的管理性： UPS具备直观的状态显示和方便的操作、具有远程监控和管理能力。 4、良好的维护性： UPS系统具备故障自动检测和报警能力； 特别具有良好的维护性并保护用户对电池系统的投资。 5、最佳性能价格比： UPS系统具备良好的性能和相对较低的价格，满足用户的投资需求。

3.UPS系统设计 3.1、UPS主机的选择 考虑到UPS主要为服务器等数据通讯设备提供后备电源，根据用户需求，对服务器等重要设备提供为1个小时的供电时间。机房的负 载约4KVA，按照用户现场最大负载计算，考虑到UPS运行的效率在80%左右，需要选择5KVA的UPS机头。 本设计为新装5KVA UPS相结合，对监控中心主要设备设备进行供电。 根据以上需求，我们为用户选用了 的5KVA UPS电源，标准配置输出隔离变压器，降低共模干扰，最大程度提高系统的可靠性；电池采用铅酸免维护电池。

3.2、后备电池的选择 监控中心新建UPS所供负载大约4KVA，需要采用5KVA的UPS机头。5KVA的UPS机头充电电压为72/96V，需要选用12V单体电池为72（96）/12=6（8）只。根据技术要求需要给监控设备供电 小时所以需要 块电池 UPS后备时间计算方式如下： 实际使用时间=（电池数*12V*容量）/实际功率

3.3、UPS设备间布置 UPS按4个电池柜，每个电池柜放置16块电池，重量共计1000kg。占地面积（深×宽mm）：0.45×0.475×＝0.2375m2。APC配置有4个电池柜，每个电池柜放置16块电池，重量共计1000kg。占地面积（深×宽mm）：0.9×0.8＝0.72m2。 3.5、UPS运行描述 3.5.1 正常工作模式描述 在主路市电正常时，UPS一方面通过整流器、逆变器给负载提供高品质交流电源；另一方面通过整流器为电池充电，将能量储存在电池中。原理框图见图示1。

-~~-Mainsoutput

Bypass

图1 正常工作模式 3.5.2 电池工作模式描述

当主路市电异常时，系统自动无间断地切换到电池工作模式，由电池通过逆变器输出交流电向负载供电。市电恢复后系统自动无间断地恢复到正常工作模式。原理框图见图示2。

--~~outputBypassMains

图2 电池工作模式 3.5.3 旁路工作模式描述 旁路工作方式有两种，一种能自动恢复到正常工作模式；另一种需人工干预才能回到正常工作模式。 在超出逆变器过载能力、逆变器受大负载冲击等情况下，系统自动无间断切换到静态旁路电源向负载供电。过载消除后，系统自动恢复正常供电方式。 当用户关机，或主路市电异常且电池储能耗尽，或发生严重故障等情况下，逆变器关闭，系统会切换并停留在旁路供电工作模式。此后若需恢复到正常工作模式，则需要用户重新开机。原理框图见图示3。

~-~-MainsBypassoutput

图3 旁路工作模式 3.5.4 维修旁路模式描述

需要对UPS系统及电池进行全面检修或设备故障维修时，可以通过闭合维护开关Q3BP，将负载转向维修旁路直接供电，以实现对负载不停电维护。维修时需要断开UPS内部的主路输入开关Q1、旁路输入开关Q2和电池输入开关以及输出开关Q5，实现UPS内部不带电而对负载仍然维持供电的维修工作模式。原理框图见图示4。 图4 维修工作模式 4.施工安装 4.1、设备安装 4.1.1空间要求  机器前必须留有至少一米的空间，便于维护。  在机器后部和墙边留有至少20CM的空间，以利于风机空气的流动，风机维修时至少40CM的维修空间。  机器上不能放置其他物品。 电池柜可放置于UPS机柜旁边，前后左右和上净空要求同UPS机柜，同样避免阳光直射、液体或异物掉落。

4.1.2环境要求 UPS最好安装在无导电杂质的装有空调的独立房间内，由于可能

合集下载

数据中心UPS设计方案

数据中心UPS设计方案

数据中心UPS设计方案目录第一章项目方案概述 (3)1.1 项目需求分析 (3)1.2 项目建设目标 (3)1.3 项目设计原则 (3)第二章UPS系统方案设计 (5)2.1 UPS系统设计原则 (5)2.2 UPS系统设计拓扑图 (6)2.3 UPS运行模式 (7)2.4 蓄电池系统设计 (8)第三章项目产品配置表 (10)第四章售后服务标准 (10)第一章项目方案概述1.1 项目需求分析本项目需要1台输入输出支持：三进三出、三进单出、单进单出，容量为10KVA，安装方式支持可卧可立的高频UPS，需配置UPS数据卡，配置32节100AH电池。

1.2 项目建设目标1）机房设备布局须合理，满足施工安装、售后维修等现场要求；2）提供高可靠的和性能稳定的电气系统，充分保障设备的运行；3）机房动力及环境相关的参数指标须达到以下要求：➢噪音：设备开机条件下，距离设备1m处＜65dB➢稳态电压偏移范围：≤±3%➢稳态频率偏移范围：≤0.5Hz➢输入电压波形失真度：≤5%➢零地电压：＜2伏➢照度：500LX ，备件库为300LX➢应急照明：≥50LX➢电磁干扰：机房内无线电场强干扰≤126dB，磁场干扰强度≤800A/m 4）用户要求的其他建设需求；1.3 项目设计原则➢通用性本项目的设计应符合国家设计标准和行业标准，且各子系统统一设计，统一规划，选用统一品牌的产品，确保了各子系统高度兼容，机房具有广泛通用性。

➢可靠性各子系统均采用高可靠性设计标准，充分考虑系统的冗余备份甚至灾难备份的能力，选用具有良好的电磁兼容性和电气隔离性能的设备；建设高可靠性的交流不间断电源系统，确保用户主业务7*24小时在线。

➢先进性采用先进技术，构建合理的并适用机房发展的技术体系架构。

同时加强与实用性结合的综合分析，保障投资的合理性。

➢安全性系统充分考虑了机房内的防火、防水、防盗、防破坏、防雷接地、降噪等方面的要求，具有完整的安全策略和有效的预防措施。

中心机房建设项目机房UPS 不间断电源系统设计方案

中心机房建设项目机房UPS 不间断电源系统设计方案

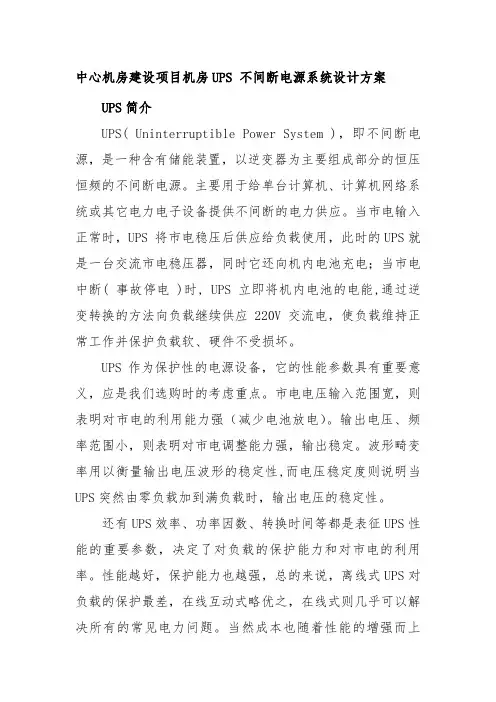

中心机房建设项目机房UPS 不间断电源系统设计方案UPS简介UPS( Uninterruptible Power System )，即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。
