灯箱作业指导书【灯箱作业指导书】一、任务背景灯箱作为一种常见的宣传工具，被广泛应用于商业广告、展览和室内装饰等领域。

为了确保灯箱的制作质量和作业安全，制定本指导书，以提供详细的作业指导和操作规范。

二、作业准备1. 确定作业地点：根据灯箱的用途和布置需求，选择合适的作业地点。

2. 准备工具和材料：根据灯箱的尺寸和材质，准备所需的工具和材料，如螺丝刀、螺丝、灯管等。

3. 安全措施：佩戴适当的个人防护装备，如手套、护目镜等，确保作业过程中的安全。

三、作业步骤1. 灯箱组装：a) 根据灯箱的设计图纸，将灯箱的各个部件按照正确的顺序组装在一起。

b) 使用螺丝刀将各个部件固定牢固，确保灯箱结构的稳定性。

c) 检查灯箱的外观和尺寸是否符合要求，如有问题及时调整和修正。

2. 灯箱安装：a) 根据作业地点的实际情况，选择合适的安装方式，如吊挂、墙面固定等。

b) 使用螺丝和螺丝刀将灯箱安装在指定位置，确保安装牢固可靠。

c) 检查灯箱的安装效果和位置是否符合要求，如有需要，进行调整和修正。

3. 灯箱电路连接：a) 根据灯箱的电路图，连接灯箱的电源线和灯管。

b) 确保电路连接正确，避免出现短路或其他电路问题。

c) 检查灯箱的照明效果是否正常，如有问题，及时排查和修复。

4. 灯箱调试：a) 打开灯箱的电源，观察灯箱的照明效果和亮度是否符合要求。

b) 如有需要，调整灯箱的亮度和光线分布，以达到最佳的宣传效果。

c) 检查灯箱的开关和控制功能是否正常，如有问题，及时修复或更换。

四、作业注意事项1. 安全第一：作业过程中要注意自身安全，佩戴个人防护装备，避免发生意外事故。

2. 严格按照规范操作：按照本指导书的步骤和要求进行作业，不得随意更改或省略。

3. 保护环境：作业结束后，清理作业现场，处理好产生的废弃物和杂物，保持环境整洁。

4. 定期维护和检查：灯箱作为长期使用的设备，需要定期进行维护和检查，确保其正常运行和安全性能。

五、作业总结根据本指导书的作业步骤和注意事项，顺利完成了灯箱的组装、安装和调试工作。

标准光源对色灯箱的操作方法
1、执行对色的时候，要尽可能避免外来光线对样品检测的影响，应将灯箱放置在特定的无光源的暗房中对色，在对色过程中，灯箱内禁止放置其他杂物，以免杂物反光影响对色。

2、连接电源（220V 50HZ），轻按对色灯箱面板“POWER”键，LCD 液晶模块（带背光照明）显示接通电源。

3、按D65(国际标准人工日光)、TL84(欧洲、日本商店光源)、CWF(冷荧光、美国商店光源)、F/A（夕阳光、黄光源比色参考光源）、UV（紫外灯光源）、U30（美式商用光源）键均可自动切换。

4、将被检测品放在灯箱底板中部位置，观察角度以90度光源、45度视线为宜。

可根据被检测物品形状调整适当角度，达到最佳检测效果。

5、关闭电源再次按下“POWER”键,长时间不使用应关闭电源。

6、灯箱内灯管要按时清洁防止灰尘影响标准光源。

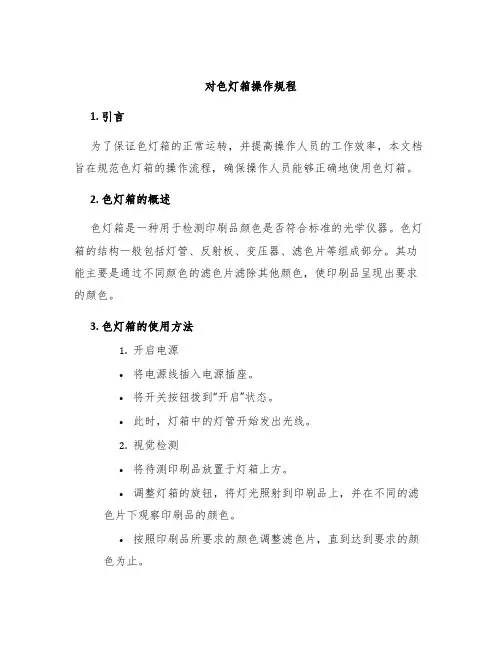

对色灯箱操作规程1. 引言为了保证色灯箱的正常运转，并提高操作人员的工作效率，本文档旨在规范色灯箱的操作流程，确保操作人员能够正确地使用色灯箱。

2. 色灯箱的概述色灯箱是一种用于检测印刷品颜色是否符合标准的光学仪器。

色灯箱的结构一般包括灯管、反射板、变压器、滤色片等组成部分。

其功能主要是通过不同颜色的滤色片滤除其他颜色，使印刷品呈现出要求的颜色。

3. 色灯箱的使用方法1.开启电源•将电源线插入电源插座。

•将开关按钮拨到“开启”状态。

•此时，灯箱中的灯管开始发出光线。

2.视觉检测•将待测印刷品放置于灯箱上方。

•调整灯箱的旋钮，将灯光照射到印刷品上，并在不同的滤色片下观察印刷品的颜色。

•按照印刷品所要求的颜色调整滤色片，直到达到要求的颜色为止。

3.关闭灯箱•将开关按钮拨到“关闭”状态。

•拔掉电源线，关闭电源插座。

4. 注意事项1.在使用色灯箱前，应确保电源线和电源插座的安全性。

2.在检测印刷品时，应避免触碰灯箱内部，避免受到电击。

3.使用不当可能会对眼睛造成伤害，请避免长时间直接注视灯管。

4.将灯箱放在干燥、通风的位置，避免灰尘落入灯箱内部。

5.每次使用色灯箱后，应将开关按钮拨到“关闭”状态，拔掉电源线，并关闭电源插座。

6.如果出现任何不正常的情况，如亮度不足、灯管闪烁等，应及时停止使用并通知维修人员进行修理。

5. 结论本文档详细介绍了对色灯箱的操作规程，包括了操作前的准备工作、具体操作流程和使用注意事项。

严格按照本文档的规定操作，可大幅提高工作效率，避免工作中的意外情况发生。

1插上电源线
2按第一个开关，ON/OFF，指示灯点
亮
3选择其中一种光源，如果客户没有
指定哪种光源，一般选择D65，按一
下D65（第三个
这个按钮，指示灯亮，TTI布料对色
测试，还要用第六个按钮CWF进行测
试
5.由IQC，业务员，品管经理对颜色进行判定，如果三者无法取得一致，则由最终客户确认。

备注：
D65（第三个按钮）：国际标准人工灯光
TL84（第四个按钮）：欧洲，日本，中国商店光源
UV（第五个按钮）：紫外线
CWF（第六个按钮）：美国暖白商店光源
U30（第七个按钮）：美国暖白商店光源
4.将确认样或者潘通色卡，以及需要对比的布料置于灯箱内的45度角斜平台

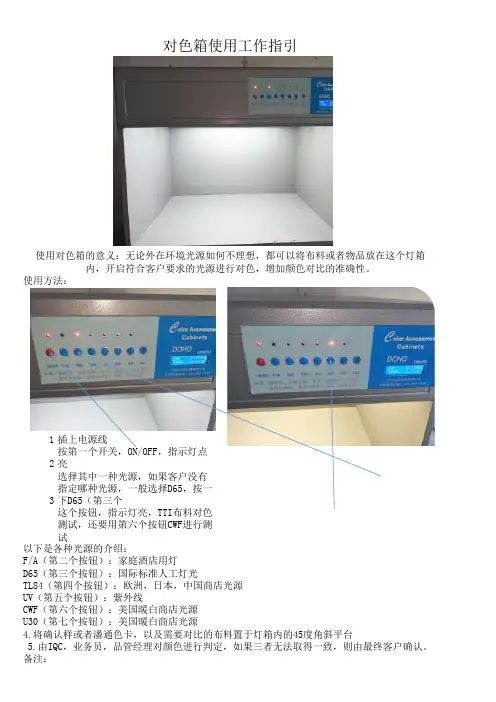

对色箱使用工作指引
使用对色箱的意义：无论外在环境光源如何不理想，都可以将布料或者物品放在这个灯箱
内，开启符合客户要求的光源进行对色，增加颜色对比的准确性。

使用方法：
以下是各种光源的介绍：
F/A（第二个按钮）：家庭酒店用灯
1.请将此灯箱置于室内牢固的桌面上，灯箱完全处于桌面之内，避免跌落导致灯箱损坏。

2.请不要将此灯箱置于窗户旁边，避免雨水淋到设备导致短路等。

3.操作人员不得是色盲患者。

4.操作人员在对色时候，不得穿红色，黄色，蓝色，绿色的衣服，需要穿白色或者灰色的衣服
5.对色的时候，请将室内灯光关掉。
