路由器实验命令

  • 格式：doc
  • 大小：1.56 MB
  • 文档页数：10

知识1：路由器配置模式 配置模式 功能 提示符 进入命令 退出命令 用户模式 查看路由器简单运行状态和信息 Router >

特权模式 查看、测试、调试系统参数 Router # Router>enable exit

全局配置模式 修改高级配置和全局配置 Router (config)# Router#configure terminal exit

端口配置模式 配置各类端口信息 Router (config-if)# Router(config)#interface fasteethernet0/1 exit 实验1：路由器基本配置 Router >show version ；查看系统版本号 Router >enable ；进入特权模式 Router #configure terminal ；进入全局配置模式 Router (config)#hostname Router1 ；设置路由器名称 Router (config)#enable secret xxxxx ；设置路由器enable密码 Router (config)#interface fastethernet0/1 ；进入端口配置模式 Router (config-if)#ip address 192.168.1.1 255.255.255.0 ；设置接口配置地址 Router (config-if)#no shutdown

验证配置： Router #show running-config

保存配置： Router #copy ruuning-config startup-config

实验2：静态路由配置 拓扑图：

路由器接口配置： Router >enable ；进入特权模式 Router #configure terminal ；进入全局配置模式 Router (config)#interface fastethernet0/0 ；设置接口0 Router (config-if)#ip address 192.168.1.1 255.255.255.0 Router (config-if)#no shutdown Router (config)#interface fastethernet0/1 ；设置接口0 Router (config-if)#ip address 192.168.2.1 255.255.255.0 Router (config-if)#no shutdown

静态路由配置： Router (config)#ip route 192.168.1.0 255.255.255.0 192.168.1.1 Router (config)#ip route 192.168.2.0 255.255.255.0 192.168.2.1

查看路由信息： Router #show ip route

测试连通性： 1、PC1、PC2分别ping 自己的网关。（连通） 2、在PC1上ping PC2。（连通） 3、在PC2上ping PC1。（连通） 4、在PC1上执行tracert 192.168.2.2。 5、在PC2上执行tracert 192.168.1.2。

实验3：静态路由配置一 拓扑结构：

Router1配置： Router #configure terminal ；进入全局配置模式 Router (config)#hostname Router1 ；设置路由器名称 Router1(config)#interface fastethernet0/0 ；进入端口配置模式 Router1(config-if)#ip address 10.0.0.1 255.255.255.0 ；设置接口配置地址 Router1(config-if)#no shutdown Router1(config)#interface fastethernet0/1 ；进入端口配置模式 Router1(config-if)#ip address 192.168.1.1 255.255.255.0 ；设置接口配置地址 Router1(config-if)#no shutdown Router1(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.2 ；静态路由配置

Router2配置： Router #configure terminal ；进入全局配置模式 Router (config)#hostname Router2 ；设置路由器名称 Router2(config)#interface fastethernet0/0 ；进入端口配置模式 Router2(config-if)#ip address 10.0.0.2 255.255.255.0 ；设置接口配置地址 Router2(config-if)#no shutdown Router2(config)#interface fastethernet0/1 ；进入端口配置模式 Router2(config-if)#ip address 192.168.2.1 255.255.255.0 ；设置接口配置地址 Router2(config-if)#no shutdown Router2(config)# ip route 192.168.1.0 255.255.255.0 10.0.0.1 ；静态路由配置

测试连通性： 1、PC1、PC2分别ping 自己的网关。（连通） 2、在PC1上ping PC2。（连通） 3、在PC2上ping PC1。（连通） 4、在PC1上执行tracert 192.168.2.2。 5、在PC2上执行tracert 192.168.1.2。

查看路由信息： Router #show ip route ；查看路由信息

实验4：静态路由配置二（串行连接） 拓扑结构：

Router1配置： Router #configure terminal ；进入全局配置模式 Router (config)#hostname Router1 ；设置路由器名称 Router1(config)#interface serial0 ；进入端口配置模式 Router1(config-if)#encapsulation hdlc ；采用hdlc协议封装 Router1(config-if)#clock rate 64000 ；同步时钟64000bps Router1(config-if)#ip address 10.0.0.1 255.255.255.0 ；设置接口配置地址 Router1(config-if)#no shutdown Router1(config)#interface fastethernet0/0 ；进入端口配置模式 Router1(config-if)#ip address 192.168.1.1 255.255.255.0 ；设置接口配置地址 Router1(config-if)#no shutdown Router1(config)#ip route 192.168.1.0 255.255.255.0 192.168.1.1 ；静态路由配置 Router1(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.2 ；静态路由配置 Router2配置： Router #configure terminal ；进入全局配置模式 Router (config)#hostname Router2 ；设置路由器名称 Router2(config)#interface serial0 ；进入端口配置模式 Router2(config-if)#encapsulation hdlc ；采用hdlc协议封装 Router2(config-if)#clock rate 64000 ；同步时钟64000bps Router2(config-if)#ip address 10.0.0.2 255.255.255.0 ；设置接口配置地址 Router2(config-if)#no shutdown Router2(config)#interface fastethernet0/0 ；进入端口配置模式 Router2(config-if)#ip address 192.168.2.1 255.255.255.0 ；设置接口配置地址 Router2(config-if)#no shutdown Router2(config)# ip route 192.168.2.0 255.255.255.0 192.168.2.1 ；静态路由配置 Router2(config)# ip route 192.168.1.0 255.255.255.0 10.0.0.1 ；静态路由配置

测试连通性： 1、PC1、PC2分别ping 自己的网关。（连通） 2、在PC1上ping PC2。（连通） 3、在PC2上ping PC1。（连通） 4、在PC1上执行tracert 192.168.2.2。 5、在PC2上执行tracert 192.168.1.2。

查看路由信息： Router #show ip route ；查看路由信息

实验5：静态路由配置三 拓扑结构：

Router1配置：

合集下载

实验四：路由器基本配置

实验四：路由器基本配置

实验四：路由器基本配置一、实验目的学习命令行方式配置路由器的基本方法，理解路由器工作原理二、实验内容1.路由器配置方式2.路由器基本配置命令三、相关知识路由器常用模式有：①用户模式：提示符 >，登录路由器时进入该模式，在这个模式下只能查看部分交换机的信息，但不能修改信息。

②特权模式：提示符 #，该模式是进入各种配置状态的入口，在这个模式下也只能查看路由器的信息，但不能修改。

这个模式通常设置密码保护。

③全局配置模式：提示符 (config)#，可以配置路由器的一些全局性信息，如名字、密码等。

④接口配置模式：提示符 (config-if)#，可以配置路由器的接口信息。

⑤路由配置模式：提示符 (config-router)#，可以在路由器上配置路由协议。

⑥线路配置模式：提示符 (config-line)# ，可以配置路由器连接线路的参数。

conf t 命令是 configure terminal 命令的简写。

interface 命令中需要指明要配置的接口，如：interface e0 表示配置以太网接口e0，interface s0 表示配置串行口s0。

line 命令中需指明要配置的登录线路，如：line console 0 表示配置控制台端口0，line vty 0 4 表示配置远程登录端口0~4。

router 命令中需指明配置的协议类型，如：router rip 表示配置RIP协议。

exit 命令用于退回到上一层模式。

Ctrl+Z或end用于从深层模式直接退回特权模式。

logout 命令用于注销，结束会话。

四、实验内容1、配置路由器名字路由器的名字用于识别各路由器，默认名为Router。

假如把路由器的名字改为R1，可用以下命令：Router(config)#hostname R1R1(config)#配置后，路由器的名字会出现在命令提示符前面。

2、设置控制台口令控制台口令是用超级终端登录路由器时使用的口令。

H3C交换机、路由器实验实训一至十八

H3C交换机、路由器实验实训一至十八

H3C实训一交换机基本命令【实训名称】学习使用交换机的基本命令。

【实训目的】掌握交换机的视图方式切换；掌握交换机的常用基本命令；【实现功能】初步学会怎样进入交换机配置界面，和掌握一些常用的配置命令的使用【实训拓扑】【实训设备】E126（1台）、计算机（1台）【实训步骤】一．命令行接口简介H3C系列以太网交换机向用户提供一系列配置命令以及命令行接口，方便用户配置和管理以太网交换机。

命令行接口有如下特性：（1）配置命令分级保护，确保未授权用户无法使用相关的命令对交换机进行配置。

（2）用户可以随时键入<?>以获得在线帮助。

（3）提供网络测试命令，如Tracert、Ping等，帮助用户迅速诊断网络是否正常。

（4）提供种类丰富、内容详尽的调试信息，帮助用户诊断、定位网络故障。

（5）提供类似Doskey的功能，可以执行某条历史命令。

（6）交换机对命令行关键字采取不完全匹配的搜索方法，用户只需键入无冲突关键字即可正确执行。

二.命令行视图各命令行视图是针对不同的配置要求实现的，它们之间有联系又有区别，比如，与以太网交换机建立连接即进入用户视图，它只完成查看运行状态和统计信息的简单功能，再键入system-view进入系统视图，在系统视图下，可以键入不同的命令进入相应的视图。

命令视图功能特性列表三. 命令行错误信息所有用户键入的命令，如果通过语法检查，则正确执行，否则向用户报告错误信息，常见错误信息如表所示。

四．基本命令简介（一）帮助命令【视图】所有视图命令行接口提供两种在线帮助：完全帮助、部分帮助。

用户通过在线帮助能够获取到设备配置过程中所需的相关帮助信息。

1. 完全帮助(1)在任一视图下，键入<?>，此时用户终端屏幕上会显示该视图下所有的命令及其简单描述。

【举例】<H3C> ?User view commands:boot Set boot optioncd Change current directoryclock Specify the system clockcluster Run cluster commandcopy Copy from one file to anotherdebugging Enable system debugging functionsdelete Delete a filedir List files on a file systemdisplay Display current system information---- More ----提示：如果出现“---- More ----”，表示显示未完，回车显示下一行，空格显示下一屏。

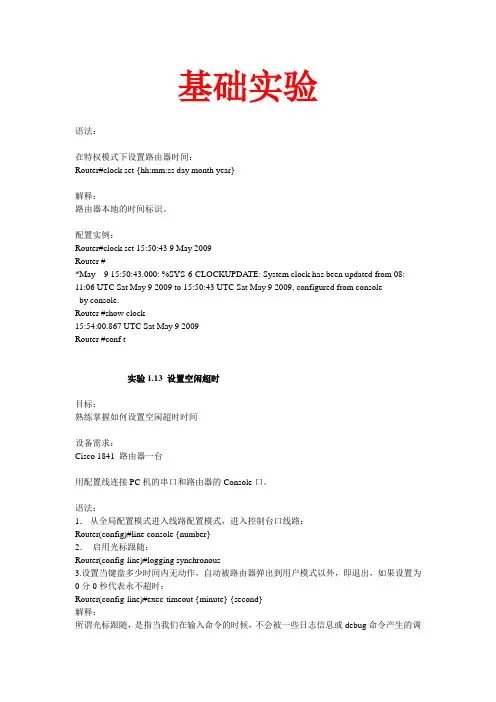

配置路由器需要知道的命令
