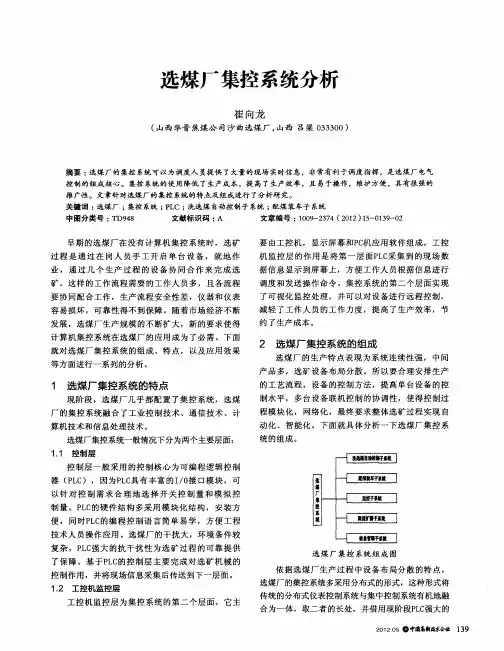

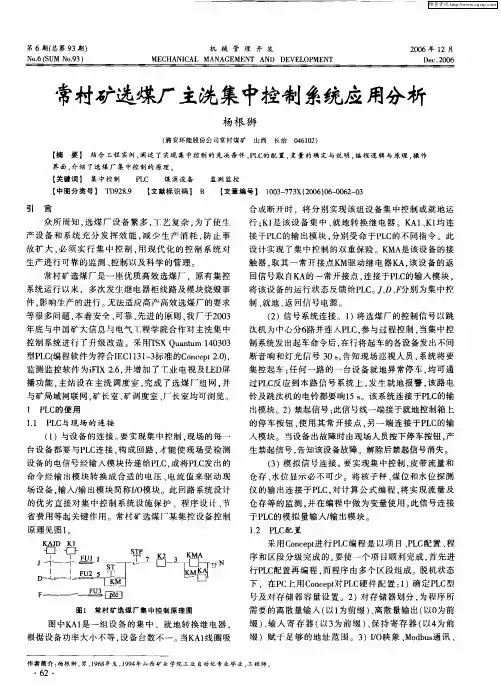

选煤厂集控系统组成选煤厂集控系统工程分为计算机信息管理系统、全厂设备集中控制系统、单机自动化/闭环控制系统、检测/计量设备4部分。
煤机自动化控制系统改造方案温馨提示：本文是笔者精心整理编制而成，有很强的的实用性和参考性，下载完成后可以直接编辑，并根据自己的需求进行修改套用。
煤机自动化控制系统改造方案本文关键词：改造, 方案, 自动化控制系统, 煤机煤机自动化控制系统改造方案本文简介：摘要本文针对东曲选煤厂原煤仓下给煤机手动给煤的缺点, 提出对给煤机进行自动化改造是提高原煤配洗精度的关键。
往复式给煤机通过采用PLC控制的方法, 提高洗煤厂生产效率, 实现远程自动化控制。
关键词给煤机；控制系统；改造东曲选煤厂原煤仓下给煤机设备陈旧, 一直采用就地手动控制, 给煤机的启停、给煤量的大小, 均需现煤机自动化控制系统改造方案本文内容：摘要本文针对东曲选煤厂原煤仓下给煤机手动给煤的缺点, 提出对给煤机进行自动化改造是提高原煤配洗精度的关键。
往复式给煤机通过采用PLC控制的方法, 提高洗煤厂生产效率, 实现远程自动化控制。
关键词给煤机；控制系统；改造东曲选煤厂原煤仓下给煤机设备陈旧, 一直采用就地手动控制, 给煤机的启停、给煤量的大小, 均需现场操作人员控制, 工人劳动强度较高, 加之选煤厂生产系统环节较多, 相互联络不便, 调度人员无法及时全面的掌握整个生产系统的设备运行状况, 导致整个系统开车时间延长, 同时, 很多设备处于空转状态, 易产生不必要的设备损耗和电耗, 对整个洗煤系统的统一调度产生不利影响。
原煤仓下给煤机自动化控制改造有利于统一调度指挥, 可有效缩短系统启停时间, 减少设备空载损耗, 提高生产效率。
同时, 采用自动化控制系统可以减少现场操作人员, 减轻工人劳动强度, 进一步提高原煤配洗的精准度和自动化控制水平, 是当前该厂发展面临的最大挑战, 有助于该厂实现跨越式发展。
1控制系统现状原煤1号仓到4号仓的15台给煤机原有控制方式均为就地直接启动, 不参与主洗系统的集中统一控制。
给煤机的启停主要通过控制室与现场操作人员通过电话联络, 控制室司机将浮选液密度、介质泵工作压力、磁性物质含量等各项参数调节设置完成后, 通过电话通知现场操作人员启停给煤机。

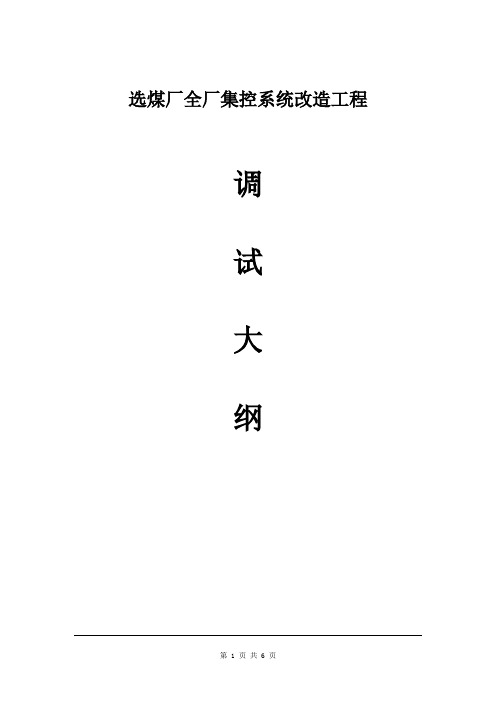

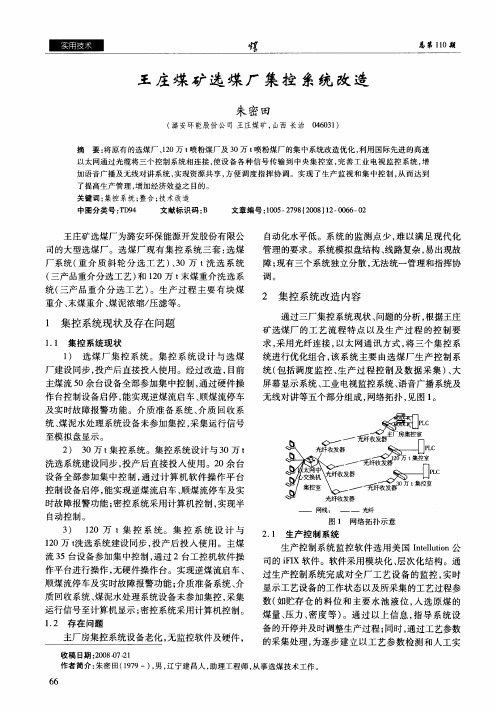

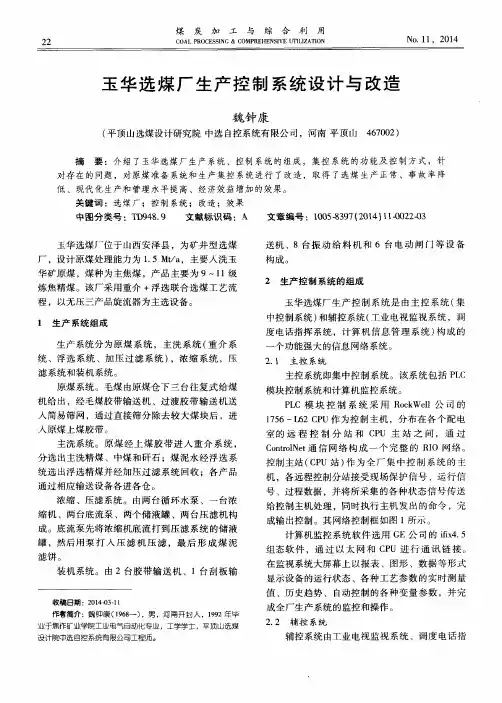

选煤厂全厂集控系统改造工程调试大纲一、工程概况选煤厂技改集控改造安装工程施工地点主要分布在主洗车间、压滤车间、浓缩车间及外围输煤等车间，施工标高从0.00米至31.76米，为边设计、边施工、边生产工程，工期紧施工难任务重。
