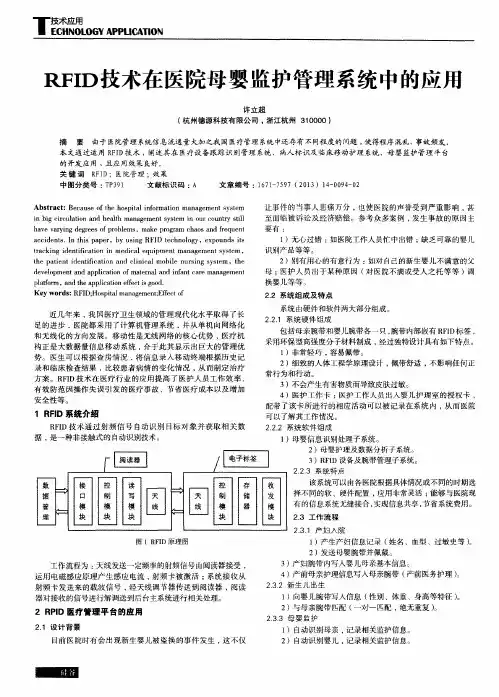

ＲＦＩＤ技术在医院母婴监护管理系统中的应用　

许立超　

（杭州德源科技有限公司，浙江杭州３１　００００）　

摘　要由于医院管理系统信息流通量大加之我国医疗管理系统中还存有不同程度的问题，使得程序混乱、事故频发。　

本文通过运用ＲＦＩＤ技术，阐述其在医疗设备跟踪识别管理系统、病人标识及Ｉ临床移动护理系统、母婴监护管理平台　

的开发应用，且应用效果良好。　

关键词ＲＦＩＤ；医院管理；效果　

中图分类号：ＴＰ３９１　文献标识码：Ａ　文章编号：１　６７卜７５９７（２０１　３）１４－００９４—０２　

Ａｂｓｔｒａｃｔ：Ｂｅｃａｕｓｅ　ｏｆ　ｔｈｅ　ｈｏｓｐｉｔａｌ　ｉｎｆｏｒｍａｔｉｏｎ　ｍａｎａｇｅｍｅｎｔ　ｓｙｓｔｅｍ　

ｉｎ　ｂｉｇ　ｃｉｒｃｕｌａｔｉｏｎ　ａｎｄ　ｈｅａｌｔｈ　ｍａｎａｇｅｍｅｎｔ　ｓｙｓｔｅｍ　ｉｎ　ｏｕｒ　ｃｏｕｎｔｒｙ　ｓｔｉｌｌ　

ｈａｖｅ　ｖａｒｙｉｎｇ　ｄｅｇｒｅｅｓ　ｏｆ　ｐｒｏｂｌｅｍｓ，ｍａｋｅ　ｐｒｏｇｒａｍ　ｃｈａｏｓ　ａｎｄ￣ｅｑｕｅｎｔ　ａｃｃｉｄｅｎｔｓ．Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，ｂｙ　ｕｓｉｎｇ　ＲＦ１Ｄ　ｔｅｃｈｎｏｌｏｇｙ，ｅｘｐｏｕｎｄｓ　ｉｔｓ　

ｔｒａｃｋｉｎｇ　ｉｄｅｎｔｉｆｉｃａｔｉｏｎ　ｉｎ　ｍｅｄｉｃａｌ　ｅｑｕｉｐｍｅｎｔ　ｍａｎａｇｅｍｅｎｔ　ｓｙｓｔｅｍ，　

ｔｈｅ　ｐａｔｉｅｎｔ　ｉｄｅｎｔｉｆｉｃａｔｉｏｎ　ａｎｄ　ｃｌｉｎｉｃａｌ　ｍｏｂｉｌｅ　ｎｕｒｓｉｎｇ　ｓｙｓｔｅｍ，ｔｈｅ　

ｄｅｖｅｌｏｐｍｅｎｔ　ａｎｄ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｍａｔｅｒｎａｌ　ａｎｄ　ｉｎｆａｎｔ　ｃａｒｅ　ｍａｎａｇｅｍｅｎｔ　

ｐｌａｔｆｏｒｍ，ａｎｄ　ｔｈｅ　ａｐｐｌｉｃａｔｉｏｎ　ｅｆｆｅｃｔ　ｉｓ　ｇｏｏｄ，　Ｋｅｙ　ｗｏｒｄｓ：ＲＦＩＤ；Ｈｏｓｐｉｔａｌ　ｍａｎａｇｅｍｅｎｔ；Ｅｆｆｅｃｔ　ｏｆ　

近几年来，我国医疗卫生领域的管理现代化水平取得了长　

龙源期刊网

RFID母婴识别防盗管理系统

作者：苏州新导智能科技有限公司

来源：《物联网技术》2013年第11期

摘 要：现在的大型医院都已经用上了医院信息系统（HIS），其中基于RFID的母婴识别防盗管理系统就是医院管理同现代软件技术、网络技术相结合的产物。文章介绍了医院中RFID母婴识别防盗管理系统的应用背景、设计原理、网络结构以及系统功能。

关键词：物联网；RFID；医院；母婴识别；防盗管理

0 引言

在医疗体制不断完善的今天，医院的信息化程度已经大大提高，现在的大型医院都已经用上了医院信息系统（HIS），它是医院管理同现代软件技术、网络技术相结合的产物。应用HIS系统后，确实方便了群众就医，也提高了医疗服务水平和医院管理水平。但是，目前的HIS系统并不能解决所有问题。例如，妇产科的婴儿防盗管理、母婴配对识别管理、特殊病人实时定位管理、档案电子标签化管理、医疗设备自动识别管理等，都是医院信息系统难以胜任的功能。随着RFID的发展及在各个领域的成功应用，在医疗行业的应用优势也显现出来。针对医疗行业的特殊应用，市场也有不断的软、硬件产品推出，为提高医院现代化水平、更加方便人们就医、方便医院管理做出了贡献。

1 系统应用背景

医院妇产科在婴儿初生时，一般采用给母、婴佩戴标志环（一直到出院，住院时间一般为3～4天），以此来识别母亲及婴儿。此标志环为纯物理性质，容易被调换。在婴儿出生后，母亲也时常叮嘱护士，别把自己的孩子弄错。护士出于职业道德及责任，肯定不愿自己把孩子弄错，所以当护士听到婴儿母亲的叮嘱时，觉得是对自己工作的不放心，不免内心产生不悦。

医院现有管理制度不会让探视婴儿的家属随便进入，有人数限制，控制闲散人员随便出入。即使这样，出于家属急切探望母婴，实际管理中很难做到。这样又增添了工作中的隐患：进入的大门为敞开式，人行楼梯也可以直接通往病房区，而且每间母婴室也是敞开式，外人很容易进入，并且不同母婴室的人员可以随便走串……这种情形难免会发生新生婴儿报错，婴儿被盗的可能。

婴儿智能防盗系统

解决方案

2014.02

一、系统概述

1. 系统背景

在医疗体制不断完善的今天，医院的信息化程度已经大大提高，但近年来，国内西安、杭州等大小城市医院妇产科母婴同室婴儿被盗事件频频发生，在社会上造成了不良影响。可见，目前的医院信息管理系统还存在着一些问题，为此，针对婴儿监护，母婴配对识别等医院信息管理系统的盲区提出RFID母婴识别管理系统解决方案，以技术防范手段取代了落后的人防手段，有效预防婴儿被盗和保护婴儿安全，在提高妇女儿童医院现代化水平、方便医院科学化管理做出了贡献。

2. 系统简述

婴儿智能防盗系统( CY-SFJYS-10)借助全球领先的RFID射频识别科技，在婴儿身上佩戴可发射出一定频率具有唯一ID信息的RFID射频信号且对人体无害的CY-TCR-100智能电子标签，同时在医院内需要进行控制的区域安装信号接收装置用来接收的CY-TCR-100智能电子标签所发射出的一定频率范围内的射频信号,并据此对婴儿所在位置进行实时监控和追踪，对企图盗窃婴儿的行为及时报警提示。

二、系统原理

1. 系统组成

婴儿智能防盗系统采取C/S架构。由服务端、客户端和监控端三部分组成。

服务端主要负责处理硬件采集过来的数据，按指定的规则进行筛选、整合和保存。

客户端主要由婴儿监控、婴儿管理、腕带维护、报警查询、系统功能五大功能模块组成。客户端安装在所需要查询的电脑上，通过权限设置，用户的管理，合理分配工作任务。主要使用对象为护士等医院管理人员。

监控端根据用户的特殊性，监控端具有反应实时、操作简单、页面简洁等特性，主要使用对象为医院安全防护人员。

硬件主要由CY-RZGG-200全向读卡器、CY-SFPS-100定向读卡器、CY-TCR-100有源电子标签、CY-RZGG-201协调器、报警设施以及网络布线组成。

软硬件结合形成一个分布式网络结构，以服务端为中心，各部分与服务端之间通过网络互相通信。

ｌ＿ｔｔ一　发　…………………………一　

基于ＲＦＩＤ的婴儿防盗系统的研究与实现　

内蒙古科技大学包头医学院计算机科学与技术系邢俊凤白金牛唐思源　

【摘要】随着无线射频识别技术（ＲＦＩＤ）的发展及在各个领域的成功应用，在医疗行业的应用优势也显现出来。基于ＲＦＩＤ婴儿防盗系统是将ＲＦＩＤ技术同医疗行业结合　的产物，能够在大型综合医院的妇产科或妇儿医院中应用，从而提高母婴识别管理、婴儿防盗管理、通道权限管理等的工作效率。　【关键词】ＲＦＩＤ；婴儿防盗；报警事件处理　

１．引言　婴儿安全是医院和婴儿家属关注的敏感问　题。基于ＲＦＩＤ的婴儿防盗系统是专门针对婴儿　安全而设计的解决方案，能有效地对医院内的　新生婴儿进行可靠和安全的保护。婴儿可以佩　戴对人体无害的电子标签，同时在医院内需要　进行控制的区域安装信号接收装置，信号接收　装置能够随时接收到婴儿电子标签所发出ＲＦ信　号，并据此信号判断标签所处的状态，从而对　婴儿所在位置进行实时监控和追踪，系统可以　对企图盗窃婴儿的行为及时报警提示，并结合　门控系统更有效地防止盗窃婴儿事件的发生。　２．系统功能结构　基于ＲＦＩＤ的婴儿防盗系统包括四个主要模　块：ＲＦＩＤ模块、通讯模块、应用软件管理模块　和供电模块。ＲＦＩＤ工作原理如图１所示，标签　（即射频卡）进入磁场后，接收读感器发出的射　频信号，凭借感应电流所获得的能量发送出存　储在芯片中的产品信息，或者主动发送某一频　率的信号。读感器读取信息并解码后，送至中　央信息系统进行有关数据处理。　

图１　ＲＦｌＤ－ｒ＂作原理图　３．系统组成　基于ＲＦＩＤ的婴儿防盗系统包括婴儿标签、　母亲／呼市腕表、定位器、读感器以及相关管　理软件组成。　３．１婴儿标签　婴儿标签是系统的主要监控电子标签，特　点如下：　（１）全球唯一ＩＤ号识别。　（２）标签具有防破坏特性，佩戴标签后，　表面不暴露安装或者规定卡位，不破坏标签或　腕带的情况下无法解除。戴上标签穿上腕带的　瞬间开始，电子标签就不断地自动发射出信　号，系统随时进行监控。未经授权，任何试图　取下标签的行为都会触发报警。　（３）婴儿防盗标签要求可以重复使用，可以　防水设计，可以进行清洗，无任何过敏反应。　（４）婴儿防盗标签具备腕带防反抽特性，　一旦穿好，无法在不破坏标签的情况下抽取。　强行破坏标签抽取腕带将引发系统即时报警。　（５）快速的腕带被剪断检测响应时间　３．２母亲／护士腕表　母亲／护士标签是为母亲或者医护人员配　置的电子标签，特点如下：　（ｉ）全球唯－－ＩＤ号识别。　（２）提供光、震动报警功能，出现报警事　件时，系统可根据设定向佩戴腕表的指定或者　全部母亲／医护人员发出光、震动报警。　３．３定位器　定位器包括智能定位器和普通定位器。　智能定位器可以加速标签上报信息的速　度，部署于特别监控区域，可以辅助系统加强　对区域的监控。同时智能定位器还具有分级的　声光报警功能，可以在软件的控制下，根据事　件的严重程度，发出不同的声光提示，为医护　人员及时提供报警指示。特点如下：　（１）监控范围为以设备为中心半径２～４ｍ（可　调）的圆形区域。　（２）可加强系统对监控范围内标签的检测　速度。　（３）分级的声光报警功能。　（４）定时向数据服务器汇报工作情况，系　统可以实时检测各系统组件是否运行正常，防　止各种原因引起的失效。　普通定位器是最基本的标签信息采集设　备，兼具定位和识别功能，采用无线的方式接　入系统。普通定位器可以扩展全向读感器的监　控范围，在适当的位置部署普通定位器可以减　少全向读感器的设备量。特点如下：　（１）监控范围为以设备为中心２．４～９ｍ（可　调）。　（２）定位监控范围内的标签以及各类事件。　（３）扩展全向读感器的监控范围。　（４）定时向数据服务器汇报工作情况，系　统可以实时检测各系统组件是否运行正常，防　止各种原因引起的失效。　３．４读感器　读感器包括远距离定向读感器、全向读感　器和杆式读感器。　远距离定向读感器具有较为精确的区域　定位能力和较高的信息处理能力，可以在短时　间内处理大量标签信息，专用于需要严密监控　的区域，如出入口等。远距离定向读感器采用　ＲＳ４８５总线接口接入系统。特点如下：　（１）监控范围为０．６～３．５ｍ的区域（可调）。　（２）强大的多标签识别处理能力。　（３）数据服务器定时检测是否运行正常，　防止各种原因引起的失效。　全向读感器是标签信息的搜集汇总和预处　理设备，采用ＲＳ４２２接口接入系统。特点如下：　（１）在室内无阻隔情况下，可靠覆盖半径　约为２０ｍ。　（２）若存在１２０ｍｍ半砖墙阻隔，可靠覆盖范　围为穿ｌ墙，半径约为８ｍ。　（３）可同时采集处理超过５００个标签的数　据。　（４）数据服务器定时检测是否运行正常，　防止各种原因引起的失效。　杆式读感器是定向式的标签信息采集设　备，采取无线方式接入系统，其感应区域较　小，可以用于出入口等区域的监控，为系统及　时提供预警信息。　４．系统实现的关键技术点　４．１精确定位　精确定位不但可以实现准确地识别婴儿，　而且还可以快速的定位到每个婴儿、母亲或护　士当前所在的位置。同时也可以清楚、详细地　显示每个房间有哪些婴儿、母亲或护士，并且　记录婴儿、母亲或护士行动的路线。　４．２快速的报警事件处理　实现快速地指示发生报警的准确位置，能　够引导护士或保安人员迅速地到达报警发生的　位置。而且当系统发生报警事件时，护士手上　带的标签会发出光和振动提示，提示相关护士　迅速的去处理报警事件。　４．３标签的主动式防盗保护　所有防盗标签每隔３秒钟左右向系统发出　信息，汇报其工作状态，主要信息包括：位置　信息、电池电量信息、防盗标签腕带和休眠状　态标识；系统可以快速检测各个标签的工作状　态，并及时发出各种警报，如标签电量过低、　标签处于非法位置等。　４．４全方位区域监控　系统能够对部署设备的整个病房区域进行　监控。标签的实时定位和跟踪功能，实时监控　佩戴防盗标签的婴儿所处的位置，并跟踪记录　婴儿的移动情况。发生婴儿偷盗、设备被破坏　等事件时，能够立即触发报警，并定位报警事　件发生的位置。　５．结束语　基于ＲＦＩＤ的婴儿防盗系统可以代替传统的　人防系统，从而提高了防盗安全系数，提高了　医院的管理效率。系统立足于开放原则，既支　持集中式管理，又支持人性化的服务，符合目　前和未来的发展需要。
