73种常用整流二极管技术参数
型 号 参 数
代 换 反向峰值电压(V) 额定整流电流(A) 反向电流(μA) 浪涌电流(A) 反向恢复时间(μS)
1S1835 600 1.5 10 1.5 GG10HE
1S1886 200 1.5 SN10C、2N10E
1S1887 400 1.5
1S1642 200 0.5
3JH61 800 3.0 0.5 GG15HB
3JV61 600 3.0 0.5
BA157 400 1.0
BA159 1000 1.0 ES1AZ、CFR08-04
BV206 300 2.0
BV407 600 2.0
EH1Z 200 0.6 2CZ40、PR1003、
2CZ321C、CH06C
EM01Z 250 1.0 2C285E、TZ1
EM1A 650 1.0 EH1A
ES-1 450 0.8 10 30 1.5 CN08E、CG08G、TQ15、BSV-09
ES1A 650 0.8 10 40 1.5
RU01Z 200 1.0 10 45
EU-1 450 0.5 10 15 0.4 2CZ34H、SG05E
EU01A 600 0.35 10 15 0.4
EU2 450 1.0 10 40 0.4 TZ3、TG17、PR1004
EU-3A 650 1.0 10 40 0.4
EK-04 40 1.0 5.0 40
ERB81-004 40 1.7
ERA156 600 2.0
ERA15-06 600 1.5
GU-3B 800 1.0 0.5
RC2 2000 0.2 10 20 0.8
二极管分类
整流二极管
整流管 参数 封装 整流管 参数 封装

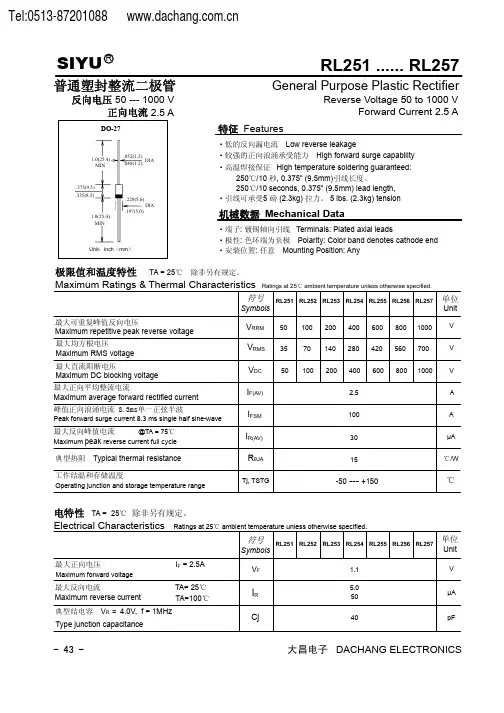

1N4001 1A/50V DO-41 RL201 2A/50V DO-15
1N4002 1A/100V DO-41 RL202 2A/100V DO-15
1N4004 1A/400V DO-41 RL205 2A/600V DO-15
1N4005 1A/600V DO-41 RL206 2A/800V DO-15
1N4006 1A/800V DO-41 RL207 2A/1000V DO-15
1N4007 1A/1000V DO-41 RL251 2.5A/50V R-3
RL101 1A/50V A-405 RL252 2.5A/100V R-3
RL104 1A/400V A-405 RL256 2.5A/800V R-3
RL105 1A/600V A-405 RL257 2.5A/1000V R-3
RL106 1A/800V A-405 1N5400 3A/50V DO-27
RL107 1A/1000V A-405 1N5401 3A/100V DO-27
1N5391 1.5A/50V DO-15 1N5402 3A/200V DO-27
1N5392 1.5A/100V DO-15 1N5404 3A/400V DO-27
1N5394 1.5A/400V DO-15 1N5406 3A/600V DO-27
1N5395 1.5A/600V DO-15 1N5407 3A/800V DO-27
1N5396 1.5A/800V DO-15 1N5408 3A/1000V DO-27
1N5397 1.5A/1000V DO-15 5A1 5A/100 R-5
RL151 1.5A/50V DO-15 5A2 5A/200 R-5

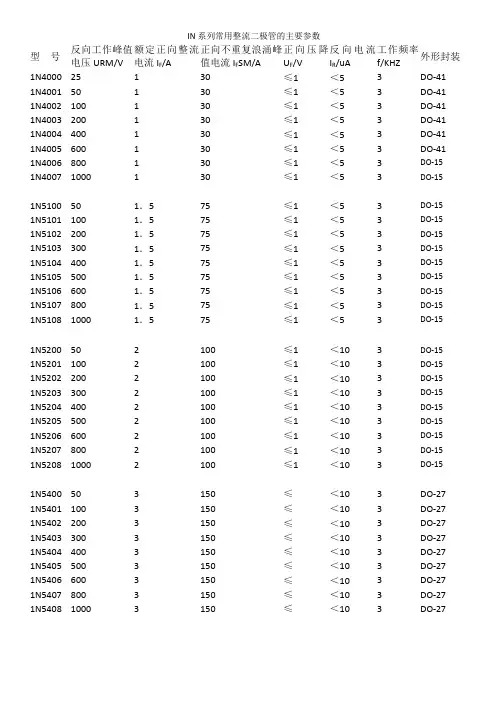

IN系列常用整流二极管的主要参数
型 号 反向工作峰值电压URM/V 额定正向整流电流IF/A 正向不重复浪涌峰值电流IFSM/A 正向压降UF/V 反向电流IR/uA 工作频率f/KHZ 外形封装
1N4000 25 1 30 ≤1 ＜5 3 DO-41
1N4001 50 1 30 ≤1 ＜5 3 DO-41
1N4002 100 1 30 ≤1 ＜5 3 DO-41
1N4003 200 1 30 ≤1 ＜5 3 DO-41
1N4004 400 1 30 ≤1 ＜5 3 DO-41
1N4005 600 1 30 ≤1 ＜5 3 DO-41
1N4006 800 1 30 ≤1 ＜5 3 DO-15
1N4007 1000 1 30 ≤1 ＜5 3 DO-15
1N5100 50 1．5 75 ≤1 ＜5 3 DO-15
1N5101 100 1．5 75 ≤1 ＜5 3 DO-15
1N5102 200 1．5 75 ≤1 ＜5 3 DO-15
1N5103 300 1．5 75 ≤1 ＜5 3 DO-15
1N5104 400 1．5 75 ≤1 ＜5 3 DO-15
1N5105 500 1．5 75 ≤1 ＜5 3 DO-15
1N5106 600 1．5 75 ≤1 ＜5 3 DO-15
1N5107 800 1．5 75 ≤1 ＜5 3 DO-15
1N5108 1000 1．5 75 ≤1 ＜5 3 DO-15
1N5200 50 2 100 ≤1 ＜10 3 DO-15
1N5201 100 2 100 ≤1 ＜10 3 DO-15
1N5202 200 2 100 ≤1 ＜10 3 DO-15
1N5203 300 2 100 ≤1 ＜10 3 DO-15
1N5204 400 2 100 ≤1 ＜10 3 DO-15
1N5205 500 2 100 ≤1 ＜10 3 DO-15

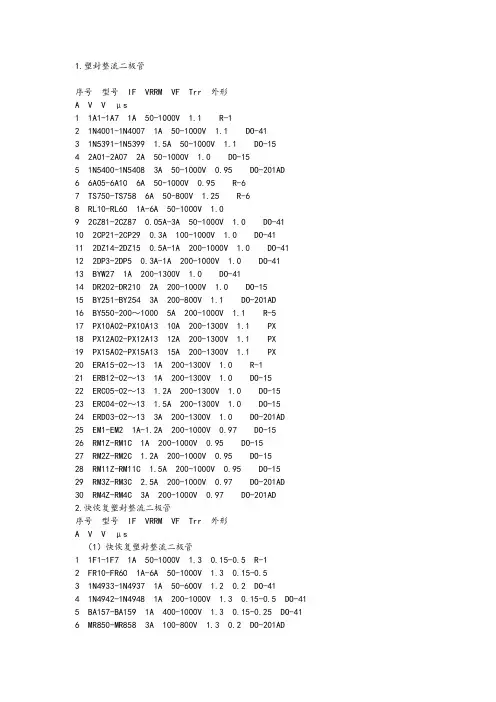

1.塑封整流二极管
序号 型号 IF VRRM VF Trr 外形
A V V μs
1 1A1-1A7 1A 50-1000V 1.1 R-1
2 1N4001-1N4007 1A 50-1000V 1.1 DO-41
3 1N5391-1N5399 1.5A 50-1000V 1.1 DO-15
4 2A01-2A07 2A 50-1000V 1.0 DO-15
5 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD
6 6A05-6A10 6A 50-1000V 0.95 R-6
7 TS750-TS758 6A 50-800V 1.25 R-6
8 RL10-RL60 1A-6A 50-1000V 1.0
9 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-41
10 2CP21-2CP29 0.3A 100-1000V 1.0 DO-41
11 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-41
12 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-41
13 BYW27 1A 200-1300V 1.0 DO-41
14 DR202-DR210 2A 200-1000V 1.0 DO-15
15 BY251-BY254 3A 200-800V 1.1 DO-201AD
16 BY550-200～1000 5A 200-1000V 1.1 R-5
17 PX10A02-PX10A13 10A 200-1300V 1.1 PX
