一 总论
页脚内容1
2012年阜阳移动小区宽带
FTTH接入单项工程（创汇佳苑、志强小区）
施
工
组
织
设
计
方
案
施工单位编制人：
施工单位审核人：
施工单位批准人：
伟达通信建设（集团）有限公司安徽分公司
一 总论
页脚内容2
施工组织设计
1.1编制依据
1、中国移动通信集团安徽有限公司阜阳分公司2012年阜阳市宽带接入（FTTH）光缆线路工程管道工程招标文件
2、《本地移动信线路工程验收规范》YD5138－2005；《长途通信光缆线路工程验收规范》YD5121－2005；《长途通信光缆塑料管道工程验收规范》YD5043-2005；《长途通信光缆线路工程设计规范》YD5102－2005；《本地通信线路工程设计规范》YD5137－2005。
3、中国移动通信集团安徽有限公司201201《宽带建设工程施工规范手册》
1.2工程概况：
1）：2012年阜阳市宽带接入（FTTH）光缆线路工程
(补充设计具体小区内容)
2）项目建设地点：阜阳市
3）建设单位：
监理单位：
设计单位：
施工单位：
1.3工程工期：
计划开工日期： 2012年 月 日 计划完工日期： 2012年 月 日；计划工期 天。
我单位承诺安计划工期完工，延期按建设单位合同约定采取相应的处罚措施。
1.4项目施工机构：
施工单位负责人： 手机号码：
项目经理： 手机号码： 一 总论
页脚内容3 质量检验员： 手机号码：
安全员： 手机号码：
资料员： 手机号码：
施工队长： 手机号码： 施工队伍人数： （人）
1 17 竭诚为您提供优质文档/双击可除

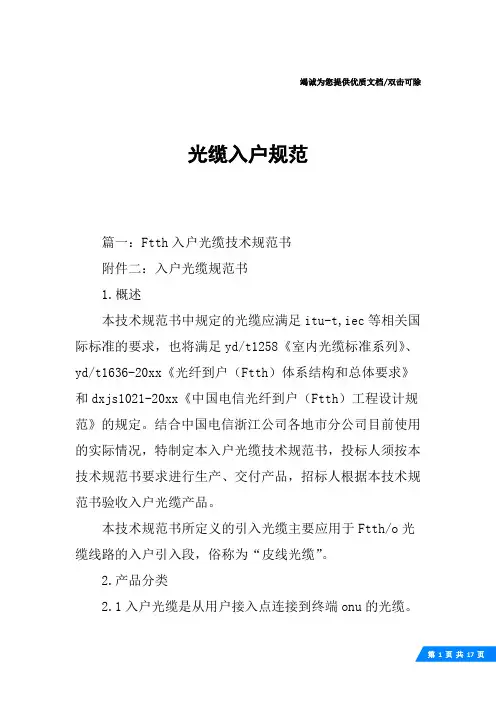

光缆入户规范
篇一：Ftth入户光缆技术规范书
附件二：入户光缆规范书
1.概述
本技术规范书中规定的光缆应满足itu-t,iec等相关国际标准的要求，也将满足yd/t1258《室内光缆标准系列》、yd/t1636-20xx《光纤到户（Ftth）体系结构和总体要求》和dxjs1021-20xx《中国电信光纤到户（Ftth）工程设计规范》的规定。结合中国电信浙江公司各地市分公司目前使用的实际情况，特制定本入户光缆技术规范书，投标人须按本技术规范书要求进行生产、交付产品，招标人根据本技术规范书验收入户光缆产品。
本技术规范书所定义的引入光缆主要应用于Ftth/o光缆线路的入户引入段，俗称为“皮线光缆”。
2.产品分类
2.1入户光缆是从用户接入点连接到终端onu的光缆。
2 17 2.2入户光缆按容量可分为1芯、2芯和4芯。根据用户接入点的环境，入户光缆应选择合适的光缆结构。按照光缆不同的敷设方式，有室内入户光缆和自承式架空入户光缆二种光缆类型。2.2本次招标产品涵盖上述各种形式，详见附件一投标报价表。
3．工作温湿度要求*
3.1室内光缆的适用温度范围及其光纤相对于20℃时的允许温度附加衰减应符合表1的规定。
3.2室内室外光缆的适用温度范围及其光纤相对于20℃时的允许温度附加衰减应符合表2的规定。
表2室内室外光缆的温度性能
4.主要技术要求及指标*
4.1光纤要求
室内型入户光缆的光纤类型要求为b6a2类（即弯曲损耗不敏感单模光纤，对应itu-t
g.657.a2），并要求能与g.652d光纤兼容，保证g.652d光纤的所有特性，请投标方提供具体的供纤厂家。
光纤涂覆层可着色，着色层颜色应是符合gb6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，单纤可为本色。在没有特殊要求下，光纤的颜色会按下表中的颜色顺序依次选用。
FTTH装维操作规范标准 1 / 45
FTTH 装维操作规范
目录
一、装机工 理 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1
二、跳 范及 源管⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3
三、用 端皮 光 入 方式⋯⋯⋯⋯⋯⋯⋯⋯⋯ 10
四、 FTTH 用 端蝶形光 施工 范⋯⋯⋯⋯⋯⋯⋯ 13
五、 端 取 模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 23
六、 FTTH 接入 、 ITV 端 接 范⋯⋯⋯ 25
附件 1 FTTH 安装资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 31 FTTH装维操作规范标准 2 / 45
一、装机工单办理
1 、登陆综调系统， 进入平常工作→流程监控→ BSS 工单，业务种类选择 FTTH-
固话（或宽带），点击盘问：
2 、选择相应工单办理，注意工单中的用户说明，判断可否需要 ONU 建设。工
单中另附有相关设备与光路资源信息。 FTTH装维操作规范标准 3 / 45
3 、依照业务号码盘问相关的 ONU 建设工单：
4 、选择相应工单办理， 注意工单中的设备赠予信息及设备资源信息， 依照 ONU
编码中的厂商简写（如 ZX,HW ）判断使用何种 ONU 设备。 FTTH装维操作规范标准 4 / 45
5 、打印业务开通工单与 ONU 建设单。
注意：上述工单获取方式仅以苏州当地网为例，其他当地网请参照执行。 E8-C
（ PON 上行）工单获取方式与上述方式稍有差异，盘问选择业务种类时需选择
“ PON 上行 E8-C 设备建设”。
二、跳纤规范及资源管理
装维经理接到跳纤岗工单后第一要工单上的信息今后， 打印标签，再到现场进行跳纤工作
FTTH(Fiber To The Home )，顾名思义就是一根光纤直接到家庭。具体说，FTTH是指将光网络单元(ONU)安装在住家用户或企业用户处，是光接入系列中除FTTD(光纤到桌面)外最靠近用户的光接入网应用类型
FTTH的显著技术特点是不但提供更大的带宽，而且增强了网络对数据格式、速率、波长和协议的透明性，放宽了对环境条件和供电等要求，简化了维护和安装。
FTTH属于接入网部分。接入网就是市话局或远端模块到用户之间的部分，主要完成复用和传输功能，一般不含交换功能。在历史上，这部分又称为本地环路或用户环路。按照ITU-T的定义，FTTH就是光纤到达住户的门口，在端局和住户之间没有铜线，美国的FCC对FTTH中的“H”定义了新的含义，“H”既包括狭义上的家庭，也包括小型商业机构。综合以上两种定义，FTTH定义：FTTH是以光纤为传输媒介，为家庭、小型商业机构等终端用户提供接入到电信端局的服务，并具有信息复用/解复用功能。
FTTH的施工难点主要在光缆楼外到楼内以及入户段光缆施工。应用于室内的光缆施工要求与普通室外光缆施工有很大区别，而我国极其丰富的建筑风格和不同区域开发商的建设形态给最终光缆入户的施工带来了很大的困扰，我校有着多年的校企合作工学结合的经验。在校企合作交流经验中总结了通信企业的光缆工程施工经验，结合综合布线课程教学使FTTH的线路施工教学变得更为简单、高效，培养出大量FTTH施工专业技术人员，满足目前大规模FTTH用户接入的需求。
本作品结合工程实践。再现了FTTH工程全过程，综合展示了FTTH施工各阶段所需技能：光缆熔接、入户光纤接续、综合布线等方面的技术。充分展示中职学生工学结合，校企合作的成果。
