带肋钢筋套筒挤压连接作业指导书

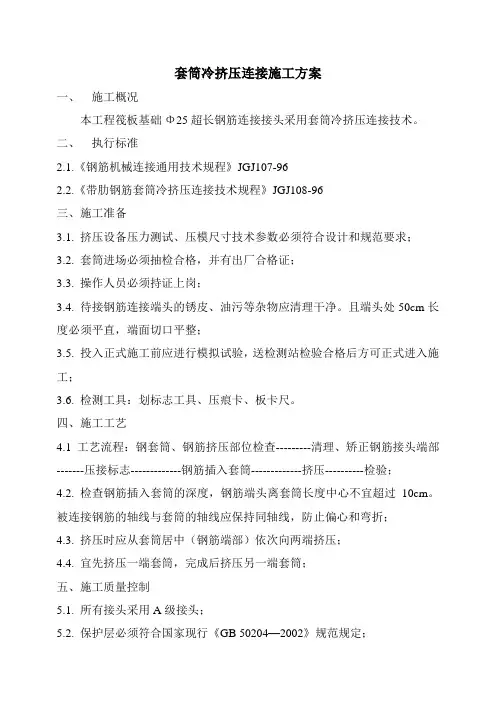

套筒冷挤压连接施工方案

一、 施工概况

本工程筏板基础Φ25超长钢筋连接接头采用套筒冷挤压连接技术。

二、 执行标准

2.1.《钢筋机械连接通用技术规程》JGJ107-96

2.2.《带肋钢筋套筒冷挤压连接技术规程》JGJ108-96

三、施工准备

3.1. 挤压设备压力测试、压模尺寸技术参数必须符合设计和规范要求；

3.2. 套筒进场必须抽检合格，并有出厂合格证；

3.3. 操作人员必须持证上岗；

3.4. 待接钢筋连接端头的锈皮、油污等杂物应清理干净。且端头处50cm长度必须平直，端面切口平整；

3.5. 投入正式施工前应进行模拟试验，送检测站检验合格后方可正式进入施工；

3.6. 检测工具：划标志工具、压痕卡、板卡尺。

四、施工工艺

4.1 工艺流程：钢套筒、钢筋挤压部位检查---------清理、矫正钢筋接头端部-------压接标志-------------钢筋插入套筒-------------挤压----------检验；

4.2. 检查钢筋插入套筒的深度，钢筋端头离套筒长度中心不宜超过10cm。被连接钢筋的轴线与套筒的轴线应保持同轴线，防止偏心和弯折；

4.3. 挤压时应从套筒居中（钢筋端部）依次向两端挤压；

4.4. 宜先挤压一端套筒，完成后挤压另一端套筒；

五、施工质量控制

5.1. 所有接头采用A级接头；

5.2. 保护层必须符合国家现行《GB 50204—2002》规范规定； 5.3. 接头应相互错开，在任一接头中心至长度为35d区段范围内，有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率在受拉区不得超过50%，受压区不限制；

5.4. 钢筋套筒连接施工开始前，应进行工艺检验（每种规格不少于三根）。检验结果符合标准要求后方可开始正式施工。

5.5. 开始施工前，连接钢筋必须具有合格的钢筋检验报告。

5.6. 按规范要求每500个作为一个检验批（不足500个的也作为一批），抽取其中三个接头做拉伸试验。当3个试件的检验结果符合《钢筋机械连接通用技术规程》JG107规定时，则该验收批接头为合格。

如对您有帮助，请购买打赏，谢谢您！

钢筋套筒冷挤压连接工程

一、适用范围：

适用于Ф16—Ф40的Ⅱ、Ⅲ级带肋钢筋的径向挤压连接，对可焊性差和延性要求高的接头更为适宜，其接头强度，刚度，韧性均与母材相当。如图1

图1

二、施工准备：

（一）设备准备：

1.挤压连接机，按钢筋直径不同可采用多种型号，其最大工作压力32-125Mpa，整机功率0.8-1.5 KW。

2.超高压油泵是保证压接速度，压接力和压接质量的关键设备，必须选用符合工艺要求的合格产品。

3.超高压油管、悬挂平衡器（手动葫芦）、挤压连接钳。

4.其它压模、划线尺、压痕卡板、量规等。

（二）材料准备：

1.钢筋：

(1)应符合《钢筋混凝土用热扎带肋钢筋》（GB1499-91）标准要求，并有质量保证书、材质证明、进场复试报告，进口钢筋亦应符合有关规定。

(2)钢筋宜采用砂轮切割机断料。

(3)清除钢筋端头连接部位的浮锈、泥浆、污垢、沾染的杂质等。

2.连接钢套筒：必须有足够的强度和良好的塑性，其强度应高于被连接钢筋强度，已使用的连接套筒材质为优质碳素镇静钢，性能指标为：

(1)机械性能：

屈服强度 δs 225-350N/mm2

抗拉强度 δb 375-500N/mm2

延伸率 δ5≥ 20%

硬度 60-80HRB

(2)套筒规格见表1 表1

钢筋直径 套筒型号 外径（mm） 内径（mm） 长度（mm） 如对您有帮助，请购买打赏，谢谢您！

A级 B级

Ф16 SPJ-16 28 20 140

120

Ф18 SPJ-18 32 22 150 130

Ф20 SPJ-20 35 25 160 140

Ф22 SPJ-22 38 26 180 150

Ф25 SPJ-25 45 31 200 170

Ф28 SPJ-28 50 34 210 180

中铁十八局集团有限公司蒙华铁路MHTJ-5标段项目经理部一工区

施工工艺交底

主送单位 隧道一队二衬工班 编 号 GYJD-20160415001

工程名称 分项名称 挤压套筒连接(φ25)

交底人 交底日期 2016年 4 月 15日

交底内容:本技术交底适用于二衬(φ25)钢筋冷挤压套筒连接工艺。

要点：

1、 钢筋端头的处里：端头要打磨不能有毛刺，端口截面要与钢筋轴线基本垂直，保证有效连接长度。

2、连接长度：φ25的套筒连接件长度为150±2mm，一端钢筋插入套筒的长度应为75mm。在开始挤压前，先在钢筋上从端头开始量出75mm做标记。在套筒中心左右各10mm处做标记。

3、挤压连接：套筒放入挤压模具中，将钢筋插入套筒直到钢筋上的标记与套筒口重合，钢筋的两条纵向肋与挤压方向垂直放置，保证压好后纵向肋与挤压缝重合。使压模对准插入钢筋侧套筒上的标记处，保证压痕距离套筒中心处10mm。开始加压，加压到55-60Mpa之间，压力达到后稳压2-5秒泄压。向外间隔5-10mm挤压第2道、第3道，每半边挤压3道，最外的压痕的外边缘距套筒口100mm。先压中间，逐个向外压。压好一端后在套筒另一头插入钢筋，按上述步骤进行挤压。

4、示意图：

编制 复核 审核 接收交底人

第 1 页共 13 页 钢筋机械连接作业指导书

1 总那么

1.1 本作业指导书是以 钢筋机械连接通用技术规程 JGJ107-96、 混凝土布局设计尺度 GB50010-2002和 水工混凝土施工尺度 DL/T5144-2001为主要依据，总结了恶滩水电站工程使用钢筋等强度滚轧直螺纹套筒接头连接技术的成功经验，并按照 我局ISO9001:2000尺度质量体系文件的要求而制定。指导书未提及的局部，仍执行现行国家尺度及行业尺度。

1.2 钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等长处，对抢工期具有显著的优势，接头可预制，工厂化出产，质量不变可靠。常用的钢筋机械连接接头类型有挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头、熔融金属充填套筒接头、水泥灌浆充填套筒接头、受压钢筋端面平接头等。在工程施工中，采用何种类型的钢筋机械连接技术应按照 有关设计要求、工程施工条件、综合效益、质量不变性及该技术在水利水电工程或其它建筑工程中应用成功的经验等因素来选定。从几种接头连接技术的比照优势来看，宜优先采用滚压直螺纹套筒接头，并经设计与监理单元审查同意。

各种类型的钢筋机械连接各有特点，施工工艺大同小异，本作业指导书以施工工艺和检测手段比较简单、连接质量比较不变可靠的滚压型等强直螺纹连接技术为例进行编写，其它类型的钢筋机械连接可依此为参考。

1.4 实行本作业指导书的目的是在我局承建的各类工程混凝土布局中推广使用钢筋机械连接，做到技术先进、安然闲用、经济合理，使钢筋机械连接施工程序化，以实现工程施工快速、优质、安然、高效，同时提高我局的施工办理水安然平静施工步队本质。 第 2 页共 13 页 1.5 在施工办理和作业中，凡违反本作业指导书而对工程质量、安然、进度及经济造成不良后果者，应按我局的有关规章制度视其情节和严重程度赐与罚款及行政处分。

2 钢筋与接头

2.1 钢筋的采购和办理按我局ISO9001：2000尺度质量体系文件 工程物资办理程序 GSG-QP-08执行。
