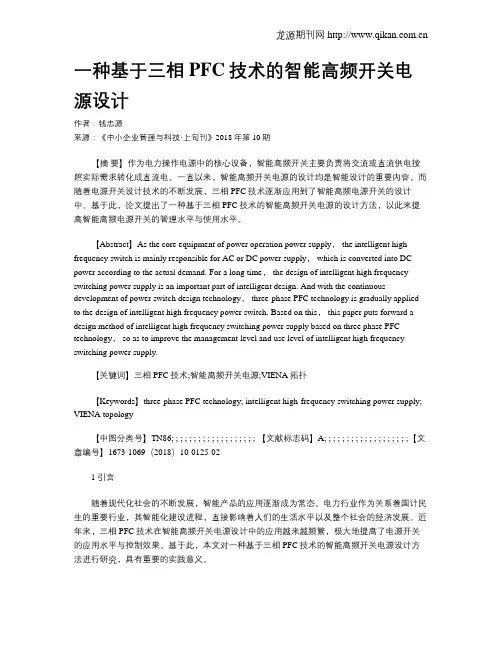

一种基于三相PFC技术的智能高频开关电源设计
作者：钱忠源
来源：《中小企业管理与科技·上旬刊》2018年第10期
【摘 要】作为电力操作电源中的核心设备，智能高频开关主要负责将交流或直流供电按照实际需求转化成直流电。一直以来，智能高频开关电源的设计均是智能设计的重要内容，而随着电源开关设计技术的不断发展，三相PFC技术逐渐应用到了智能高频电源开关的设计中。基于此，论文提出了一种基于三相PFC技术的智能高频开关电源的设计方法，以此来提高智能高频电源开关的管理水平与使用水平。
【Abstract】As the core equipment of power operation power supply， the intelligent high
frequency switch is mainly responsible for AC or DC power supply， which is converted into DC
power according to the actual demand. For a long time， the design of intelligent high frequency
switching power supply is an important part of intelligent design. And with the continuous
development of power switch design technology， three-phase PFC technology is gradually applied
to the design of intelligent high frequency power switch. Based on this， this paper puts forward a
第30卷 2008年1月 湖州师范学院学报JournalofHuzhouTeachersCollege Vol.30Jan.,2008
智能高频开关电源在我局变电站
直流系统中的应用3
杨跃斌
(湖州输变电工程公司,浙江湖州313000)
摘 要:介绍GZDW型智能高频开关直流电源系统组成及其各部分的作用和工作原理,分析了智能高频开关电源系统的应用情况及在实际运行中存在的问题.关键词:智能高频开关直流电源;直流系统;开关电源;相控电源中图分类号:TM910.6文献标识码:A文章编号:100921734(2008)S020064204
在变电站中,直流电源是核心,为断路器分合闸及站内的继电保护、自动装置、信号装置、事故照明和
电气设备的远距离操作提供可靠的工作电源,所以直流电源的输出质量及可靠性对电力系统的安全可靠运行起到重要的作用,因此有人把它比喻为变电站的心脏.为提高电网的供电质量,使电网安全、经济运行,并实现电力系统的自动化,因此对电力控制系统的关键设备———控制电源的要求也越来越高.而原来的直流设备均采取传统的相控电源,效率低,纹波系数大,在电磁辐射、热辐射、噪声等方面都不尽人意.目前高频开关模块型充电装置已逐步取代相控型充电装置,
阀控式密封铅酸蓄电池已逐步取代固定型铅酸蓄电池.而智能高频开关电源由于具有体积小、重量轻、技术指标优越、模块化设计、N+1热备份方式、便于“四遥”等优点,因此已在诸多领域得到广泛应用.
1 GZDW型智能高频开关直流电源系统组成及工作原理
GZDW型智能高频开关直流电源系统主要由交流配电、整流模块、监控模块、配电监控模块、直流馈线、蓄电池组、降压单元、绝缘监测、电池监测等组成.其中最主要的设备就是充电模块和蓄电池组.系统工作原理框图如图1所示:
3收稿日期225作者简介杨跃斌,技师,从事直流系统研究:2007122:.(1)交流配电单元.直流系统一般都有两路交流电输入,正常时交流电输入切换开关置于“自动”位置,1路工作,2路备用,交流电经交流输入空气开关、交流接触器、避雷器等送至各个整流模块.(2)高频开关整流模块.三相三线交流电380VAC首先经防雷处理和二级EMI滤波电路,去除交流电上的干扰,再经全桥整流电路变成高压直流电(500V左右),再由DC/AC高频逆变成40KHZ的高频脉宽调制脉冲电压波,最后经过高频整流,滤波后变为220V的直流电压.(3)监控模块.监控模块是电力电源系统的管理和控制核心,对蓄电池组进行智能化管理,可以根据电池的充放电情况估算电池容量的变化,按事先设置的条件自动转入限流均充状态,通过控制母线电压完成电池的均充过程,并可自动完成电池的定时均充维护,确保电池组满容量备用.对下级设备上报的各种
PS48300-2/30智能高频开关电源系统
用户手册
E1-20040412-C-1.0
艾默生网络能源有限公司PS48300-2/30智能高频开关电源系统
用户手册
资料版本 E1-20040412-C-1.0
BOM编码
艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。
艾默生网络能源有限公司
地址：深圳市南山区科技工业园科发路一号
邮编：518057
公司网址：
客户服务热线：0
E-mail： 版 权 声 明
艾默生网络能源有限公司
版权所有，保留一切权利。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
版权所有，侵权必究。内容如有改动，恕不另行通知。
Copyright by Emerson Network Power Co., Ltd.
All rights reserved.
The information in this document is subject to change
without notice. No part of this document may in any form or
by any means (electronic, mechanical, micro-copying,
photocopying, recording or otherwise) be reproduced,
stored in a retrieval system or transmitted without prior
written permission from Emerson Network Power Co., Ltd.
出 版 说 明
内容介绍
本手册介绍了PS48300-2/30智能高频开关电源系统的组成、安装、调测、日常使用维护及故障的应急处理。

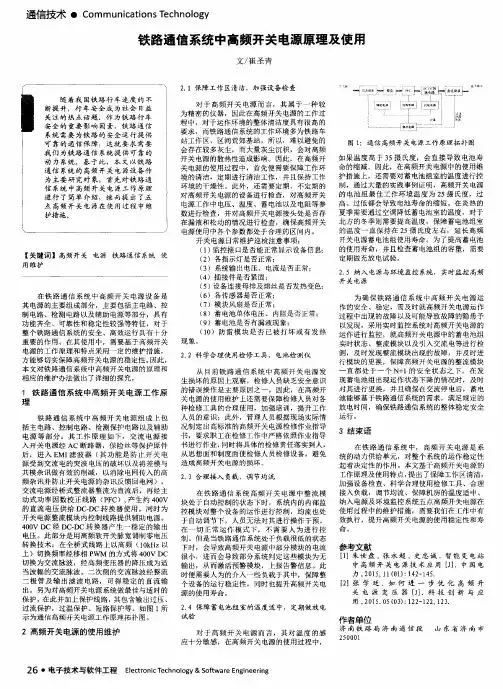

通信技术・Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ Ｔｅｃｈｎｏｌｏｇｙ
