PS-48/360型 智 能 高 频开 关 电 源 系 统使用说明书深 圳 市 世 纪 新 泰 达 电 子 有 限 公 司 SHENZHEN CENTURY ELECTRONIC CO.，LTD新泰达电源目录第一章 概述 (2)一、介绍 (2)二、系统特点 (2)三、系统技术指标 (3)四、系统构成 (4)第二章 监控屏 (6)第三章 整流器 (9)一、整流器技术指标 (9)二、整流器使用说明 (11)第四章 交直流配电 (13)一、直流配电 (13)二、交流配电 (13)第五章 系统安装 (15)一、安装前检查 (15)二、搬运 (15)三、验货 (15)四、安装 (16)五、接线 (19)第六章 系统操作 (24)第七章 电池管理 (29)第八章 维护与检修 (32)一、维护 (32)二、故障处理 (32)三、整流器的更换 (34)四、监控屏的更换 (35)五、扩容 (35)第一章 概 述一、 介 绍PS-48/360智能型开关电源系统是根据信息产业部行业标准、结合国内供电状况和使用要求、采用新型进口元器件而设计生产的高新技术产品，配接电池组组成不间断直流供电系统，广泛用于电信、移动、水利、电力、铁路、计算中心等需要大功率直流通信电源的场所，尤其适用于移动通信基站和农村电话局。
PS-48/360系统采用模块化设计、组合式结构，它由整流器、监控屏、交直流配电、机柜组成，交直流配电已安装在同一机柜中，-48V系统容量为360A。
PS-48/360在向负载供电的同时，通过监控屏实现系统内部的自动测试、自动控制、自动诊断和告警，对并接的电池自动进行测量、维护及管理。
系统配备RS232或TCP/IP（RJ45）智能通讯接口，可以通过调制解调器、电话线、以太网或其他网络与远端的计算机相连，接受其查询、控制，向其通报系统工作状态，从而实现“三遥”功能，也可以与本地的计算机相连，实现本地的集中监控。
系统操作、参数设置、状态查询通过监控屏的显示和键盘完成，监控屏采用液晶汉字显示，简单明了，操作方便。
GZG62系列智能高频开关电源直流柜使用说明书一、简介:GZG62系列智能型高频开关直流电源柜是我公司按照电力部订货技术条件《DL/T459－92》，结合多年的直流电源系统的研制及制造经验而开发的新一代无人值守电源系统。
它综合了高频开关技术和计算机技术，功率输出单元采用模块化(N+1)冗余设计，监控单元采用高性能高速PLC，显示操作单元采用PWS人机界面触摸屏，系统配置灵活。
使用操作简单、自动化程度高、可靠性高、维护简便，可带电热插拔等优点。
具有“遥控、遥测、遥信、遥调“功能，是新型的高品质直流操作电源。
适用于500KV及以下变电站、发电厂等无人值守场所。
二、使用条件:1.海拔高度不超过3000m2.环境温度－5℃～＋55℃3.日平均相对湿度不大于90％4.无强烈振动和冲击、无强电磁场干扰5.周围无严重尘土、爆炸性介质、腐蚀金属和破坏绝缘的有害气体、导电微粒及严重有霉菌6.垂直倾斜度不大于50三、型号含义及说明GZG62 - / / －电池种类M：阀控式密封铅酸免维护电池额定直流输出电流(A)额定直流输出电压(V)电池额定容量(Ah)、双组电池×2设计序号智能型高频开关电源直流柜设计序号：采用PWS人机界面触摸屏+PLC+高频开关电源模块组成的系统四、技术指标:GZG62系列智能高频开关电源直流屏技术参数及指标五、系统组成及特点:本系列产品由一列或一列以上柜体组成。
分别为充电柜、馈电柜及若干电池柜组成。
全套产品由新型PWS智能型人机界面触摸屏、高速高性能、高频开关电源模块及电流电压采样部分组成。
充电柜显示操作单元：GZG62型采用新型PWS智能型人机界面触摸屏。
操作界面直观，可方便地设置系统的运行参数及调整整流电源模块的开关机。
多达上百幅参数画面可显示系统所有运行参数，包括各单体电池(组)的电压参数。
先进的显示屏触摸式操作方式替代了传统的按钮操作，进一步提高了系统的可靠性。
模块输出单元：选用国产高频开关电源模块。
微机自控高频开关电源直流系统的运行与维护摘要：微机自控高频开关电源直流系统广泛应用于变电站、发电厂，作为直流操作机构、继电保护、自动装置、控制信号母线等使用的分合闸操作电源、控制保护信号电源、通信及事故照明电源。
该文介绍微机自控高频开关电源直流系统的概况及工作原理，并对其日常运行与维护作了探讨，最后对一个直流系统故障的实例进行讨论分析。
关键词：直流系统充电蓄电池组中图分类号：g6 文献标识码：a 文章编号：1674-098x（2012）12（a）-00-02微机自控高频开关电源直流系统由高频开关电源（包括充电模块、监控模块）、直流馈电单元（包括配电监控、绝缘监测）、阀控蓄电池组（包括蓄电池检测仪）等组成。
目前，变电站多采用gzdw 系列设备。
1 设备概述高频开关电源的特点是体积小、重量轻、效率高、输出纹波极低、动态响应快、控制精度高、模块可叠加输出。
模块化的充电设备采用n+1备份方式，模块间自动无主均流，系统电流由n+1个模块平均分配。
充电机中任何一个模块故障，系统发出故障信号，不影响系统的运行状态与运行方式。
由于采用微机自控，显示出较高智能化。
模块具有平滑调节输出电源和电流的功能，通过扩展通讯口，接入智能电池检测仪和绝缘监测等装置。
随着系统综合自动化程度提高，该电源系统遥测、遥信量已都接入集控端，实现远程监控。
为了提高可靠性，大部分变电站都采用双充双蓄形式，对蓄电池自动管理及保护，实时自动监测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能控制。
如果电池过、欠压或充电过流，都会实现声光告警。
2 工作原理（1）电压模块采用三相三线制380v ac输入，具有软启动功能。
在交流输入端，采用先进的尖峰抑制器件及emi滤波电路，由全桥整流电路将三相交流电整流为直流电，再经无源pfc调整后大大提高了功率因数。
由dc/dc高频变换电路把所得的直流电压变成稳定可控的直流输出。
脉宽调制电路pwm及软开关谐振回路，根据电网和负载的变化，自动调节高频开关的脉冲度和移相角，使输出电压电流在任何允许的情况下都能保持稳定[1]。
高频开关电源系统的运行维护作者：刘捷来源：《华中电力》2013年第08期摘要：随着电力技术的不断发展，高频开关电源在电力系统中发挥着越来越重要的作用。
为了保证高频开关电源系统安全可靠地工作，对其进行有效的运行管理和维护是必不可少的。
关键词：高频开关电源维护1 高频开关电源系统的组成一个完整的高频开关电源系统由5 个部分组成：交流配电单元、整流模块、直流配电单元、蓄电池组、监控系统。
交流配电单元也称交流屏，为高频开关电源系统提供交流电源。
整流模块将交流电转换成稳定的直流电。
它能够自主工作，且可以并联运行，以实现高频开关电源系统的平滑扩容。
直流电的标称电压有 220V、110V 和 48V 等。
直流配电单元也称直流屏，是高频开关电源系统的直流输出接口部分。
蓄电池组是高频开关电源系统的储能装置，在交流失压的情况下，为负载供电。
监控系统是高频开关电源系统的“大脑”，监测和控制整个高频开关电源系统的运行。
主要功能有实时监测整流模块和蓄电池组的电压、电流、整流模块运行状态、三相交流供电状态等，通过 RS232、RS485 等接口与监控中心实现四遥（遥信、遥测、遥控、遥调）通信。
2 高频开关电源系统的运行管理2.1 实施集中监控通过对运行的高频开关电源系统进行集中的实时监控，用准确、快速、真实的数据全面表征电源设备运行状况，完成值班人员日常的巡视和设备测试工作，方便监督检查维护人员作业情况，实现设备的集中管理。
2.2 定期分析数据除日常观察高频开关电源系统运行参数外，要定期分析运行历史数据，及早发现故障隐患，防范和杜绝设备故障的发生，缩短平均故障修复时间，如有必要时还可以及时进行数据修改。
2.3 蓄电池的管理（1）强调蓄电池在投运前、运行后的浮充和人工放电。
蓄电池在使用过程中，电解液的液面、比重、内阻、单体电压等会出现不均衡现象，为了使单节电池之间尽量达到均衡，经过一段时间（1～3月）后，要提高蓄电池的充电电压，对其进行均衡充电。
高频开关电源【高频开关电源的维护】高频开关电源的维护第一章高频开关电源的维护第一节技术参数一、高频开关电源系统的主要技术参数额定直流输出电压、浮充电压、均充电压、功率因数、稳压精度、效率、杂音电压(不接蓄电池组)、电池温度补偿等。
1、额定直流输出电压：指市电经整流模块变换后的额定输出电压，正选的电源电压为-48V，电压允许变动范围-40—-57V。
这种“-”型基础电压是指电源正馈电线接地，作为参考电位零伏，负馈电线装接熔断器后，与机架电源连接。
2、浮充电压：在市电正常时，蓄电池与整流器并联运行，蓄电池自放电引起的容量损失便在全浮充过程被补足。
根据电池特性及温度所需补充损失电流的多少而设定的电压。
3、均充电压：为使蓄电池快速补充容量，视需要升高浮充电压，使流入电池补充电流增加，这一过程整流器输出得电压为“均充”电压。
4、功率因数:有功功率对视在功率的比叫做功率因数。
由于开关电源电路的整流部分使电网的电流波形畸变，谐波含量增大，而使得功率因数降低（不采取任何措施，功率因数只有0.6~0.7），污染了电网环境。
开关电源要大量进入电网，就必须提高功率因数，减轻对电网的污染，以免破坏电网的供电质量。
满载状态下，功率因数不低于0.92。
5、效率：开关电源模块的寿命是由模块内部工作温升所决定。
温升主低主要是由模块的效率高低所决定。
现在市场上大量使用的开关电源技术，主要采有的是脉宽调制技术（PWM）。
模块的损耗主要由开关管的开通、关断及导通三种状态下的损耗，浪涌吸收电路损耗，整流二极管导通损耗，工和辅助电源功耗及磁心元件损耗等因素构成。
减少这些损耗就会提高模块的整体效率。
对此现行较好的处理方法分别是：开关管的开通、关断及导通状态的损耗采用MOSFET和IGBT并联使用，利用两种不同类型的器件的开头及导通损耗的优势互补，其综合损耗是利用单一类型开关管工作损耗的20%左右；浪涌吸收电路可采用无损耗吸收电路，这一技术的使用使得该部分损耗大幅度下降；整流二极管可采用导通电阻较小的器件，优化设计控制电路，选择集成度较高的IC器件都可减少功耗；磁心材料可选择如菲利浦的3C90等均可减少损耗。
通信电源运行维护规程规范篇一：通信电源运行维护规程通信电源设备运行维护规程一、总则通信电源是通信畅通的基础和保障，通信电源应保证对通信设备不间断的质量良好的供电。
通信电源设备应满足通信设备对电源的要求。
1.1 系统概述通信电源放置在网控楼一楼载波机房和电源室（蓄电池组），为光纤通信设备、交换设备、载波设备、GPS同步主时钟、通信终端设备、保护接口装置提供交直流电源，是通信网络正常运行的根本保障。
通信电源包括两台艾默生PS48300/30智能高频开关电源和两组艾默生Telion系列T2V300E/A型号阀控式密封铅酸蓄电池组。
智能高频开关电源由交流分配屏、直流分配屏，整流模块、监控模块组成。
通信电源的维护由通信班负责，维护人员应熟悉所辖通信电源《用户手册》、《技术手册》，看得懂《通信电源开关柜用户配线表》，掌握《基本操作说明书》和测试步骤。
维护职责有：1) 认真执行上级规程和各项规章制度，落实岗位责任制。
2) 切实做好对通信电源设备的维护，组织分析电源设备的运行情况，保证设备完好、系统运行正常。
3) 发生故障时，要迅速采取措施，组织抢修并向上级报告。
4) 提出设备的更新和改造项目，经上级批准后进行实施。
5) 管理电源设备的原始记录和技术档案资料。
6) 加强人员培训，学习业务技术和先进经验，不断提高维护水平。
1.2 检修申请流程1.2.1 接到电气值班人员线路停电和恢复供电通知，维护人员必须在通信电源设备现场，密切监视备用电源和蓄电池的工作状态，发现问题及时处理，并做好记录。
1.2.2 长时间失去交流供电时，仅有蓄电池备用，维护人员应密切监视蓄电池的供电电压。
当蓄电池供电电压降至-46V时，应关闭备用设备电源，尽量减少直流供电负载，并及时与电气值班人员联系。
如同时遇电网事故，通信中断将影响电网事故处理时，以保证主要通信畅通为原则，不考虑蓄电池损坏问题。
2.3通信电源设备检修前，按规定报检修申请，申请批准后，在批复的工作期限内履行工作票手续，完成检修作业。

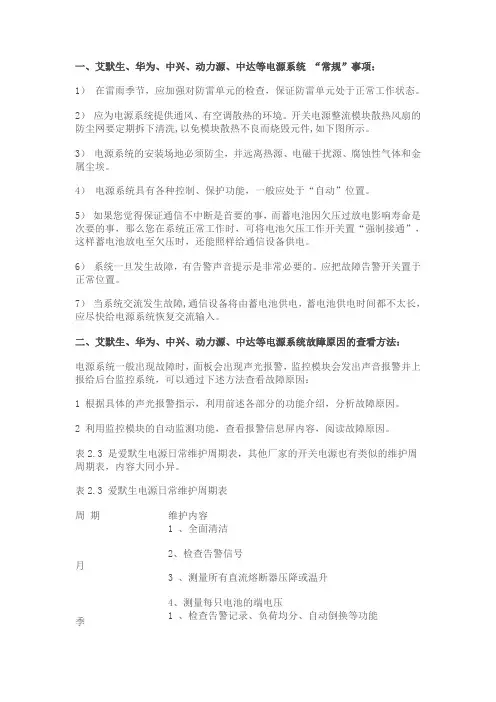

一、艾默生、华为、中兴、动力源、中达等电源系统“常规”事项：1）在雷雨季节，应加强对防雷单元的检查，保证防雷单元处于正常工作状态。
2）应为电源系统提供通风、有空调散热的环境。
开关电源整流模块散热风扇的防尘网要定期拆下清洗,以免模块散热不良而烧毁元件,如下图所示。
3）电源系统的安装场地必须防尘，并远离热源、电磁干扰源、腐蚀性气体和金属尘埃。
4）电源系统具有各种控制、保护功能，一般应处于“自动”位置。
5）如果您觉得保证通信不中断是首要的事，而蓄电池因欠压过放电影响寿命是次要的事，那么您在系统正常工作时，可将电池欠压工作开关置“强制接通”，这样蓄电池放电至欠压时，还能照样给通信设备供电。
6）系统一旦发生故障，有告警声音提示是非常必要的。
应把故障告警开关置于正常位置。
7）当系统交流发生故障,通信设备将由蓄电池供电，蓄电池供电时间都不太长，应尽快给电源系统恢复交流输入。
二、艾默生、华为、中兴、动力源、中达等电源系统故障原因的查看方法：电源系统一般出现故障时，面板会出现声光报警，监控模块会发出声音报警并上报给后台监控系统，可以通过下述方法查看故障原因：1 根据具体的声光报警指示，利用前述各部分的功能介绍，分析故障原因。
2 利用监控模块的自动监测功能，查看报警信息屏内容，阅读故障原因。
表2.3 是爱默生电源日常维护周期表，其他厂家的开关电源也有类似的维护周周期表，内容大同小异。
表2.3 爱默生电源日常维护周期表周期维护内容月1 、全面清洁2、检查告警信号3 、测量所有直流熔断器压降或温升4、测量每只电池的端电压季1 、检查告警记录、负荷均分、自动倒换等功能2 、检查主要部件的温度及接线端子的接触是否良好3 、检查各种开关、接触器件是否、正常接触是否良好4、电池清洁一次，检查连接处有无松动、腐蚀现象年1 、检查整流器稳压限流及短路回缩性能2 、测量杂音电压3 、检查接地，测试布线和机架的绝缘、测试地线电阻4 、校正数据测量与显示5、电池核对性容量试验6、检查避雷器是否良好7、检查电池保护控制功能是否正常8、检查接触器、闸刀、负荷开关是否正常9、检查各接头处有无氧化、螺丝有无松动10、检查引线及端子的接触情况，测量馈电母线、电缆及软连接头压降3 直观检查1）观察系统有无告警指示或告警信息，查看电源设备的输入、输出电压与电流值以及控制器的显示是否正常，根据告警信息查找有关部位。
智能高频开关电源原理与维护
所谓高频开关电源就是将低频交流电源变换成高压直流，再通过高频变压器将高压直流变换成高频脉冲直流，在通过高频降压、整流、滤波、变换成所需的低压48V直流，由于高频变压器工作及高频开关工作而得名。
组合开关电源由交流配电单元，整流器单元、直流配电单元及监控单元四部分组成，适用于各类无人职守集中监控的通信基站。
就DUM34A系列智能高频开关电源电路进行分析。
一．交流配电单元：
目前天津地区交流配电一般采用JP34A型，一路市电供电，市电由短路器QF1输入，QF1附有QF辅助触点，用来检测短路器开合状态，当市电停电QF辅助触点得电发出声光告警指示停电。
QF1除向架内六个模块供电外，还提供了若干分路开关，供用户使用。
市电相线、中线、与防雷地之间接有四只氧化锌压敏电阻，可吸收由感应雷击产生的过冲电压，以保护设备安全运行，在开关电源下方有取样变压器B1 B2 B3组成，用来采集三相电压值。
互感器TA1用来采集相电流值，通过信号线送到配电监控单元板设备工作正常时，机架前面板上的工作正常指示绿灯亮，当交流配电单元的市电输入开关断开，停电、断相、过压、欠压时，蜂鸣器发出声音告警，前面板交流故障指示红灯亮。
二．直流配电：
该机型两路电池输入与直流配电单元并接构成了直流不停供电系统，各负载线路采用熔断器进行保护，如果熔断器断开，信号线也就相应断开，监控器可以通过传的信号进行分析外会发出声光告警。
指示某个熔断器断开，该单元有三只霍尔传感器，B1 B2分别作为电池组1、2的充放电检测，B3作为负载总电流检测，另外根据基站需要，还有一次下电和二次下电功能。
一次下电电压一般设置为44V，由接触器FM1 FM2组成，用来保护电池组1和2，避免电池过放电，二次下电是在一次下电基础上保证重要设备在停电之后正常供电，而采用的一种保护措施，如果直流供电出现过压、欠压熔死断等直流故障，蜂鸣器发出声音告警，并且直流告警红灯亮。
三．整流单元：
该单元是整个系统的核心部分，采用三相无零线供电方式，以单片机进行实时监控，液晶显示率高，功率因数、体积小，易操作，最多可用6个模块，最少用两个模块，可输工作电流450A。
采用高频变换，脉宽调制控制，高频整流滤波，集中监控等将380V交流电变换成所需的直流电源。
整流器状态显示详细信息
它是智能高频开关电源系统中的监控部分，该监控器按照预定的工作流程，智能的对电源系统中高频开关整流模块交直流配电及电池进行实时监视、控制和管理，该机型还具有信，控，测功能。
五．系统维护与检测
系统运行之前，请务必确认输入电压及其他环境条件符合本使用说明书要求，各保护器件已经安装并完好。
保养及操作请时刻注意人身安全及设备安全，为避免机架上感应电压对人员造成伤害，防止感应电压的干扰使设备发生故障，系统机架必须有可靠、安全的接地。
发生地震、火灾等自然灾害时，请立即关闭电源设备，在交流电压很不稳定的地区，建议暂时断掉交流市电，以保护设备。
保护机架内的清洁，勿用有机性溶剂或有腐蚀性的洗涤剂清洗，以免对机壳造成损坏或渗进机内对电路造成损坏。
定期清洁各模块背部电扇网罩上的尘土，以免影响模块的散热。
当设备发生告警时或有异常响声时，应尽快查明原因，予以排除，当设备某个部件发生故障，尤其是整流模块发生故障后，应尽快关掉或拆除该设备，以免故障扩大。
更换整流模块时，请注意对应插入模块的功能进行检查，核对或重新设定地址和编号。
交流配电单元中所装的氧化锌压敏电阻经雷电和电网上过冲电压多次冲击会逐渐老化失效，维护中应注意观察及时更换，更换较频繁时，应注意测量N线对地电压值，以判断是否有N线接地断开故障，及时排除事故隐患，设备上熔断器、断路器通过额定电流时，其额定压降应在100MV以下，且实际压降与器件工作电流成线性关系。
压降不正常时应及时更换，电池熔断器断开后，所并联的信号熔断器也要一起更换。
安装整流模块应将整流器从机架前部嵌入导轨后推入，后部用四个螺钉紧固，按黄、绿、红的顺序接上三根交流相线，右侧接直流馈线，棕色接“+”端，兰色接“—”端，最后插上通讯线。
整流模块欠压告警排除方法：
1．欠压告警点设置过高，应重新设置欠压告警点。
2．负载过重或限流点设置过低使整流器工作于限流状态，需减轻负载或重新设置限流点。
整流器过压告警排除方法：若过压告警点设置过低，可重新设置过压告警点，如仍不正常可断开整流器模块直流断路器，观察该整流模块输出电压。
整流器输出直流断路器告警：
1．若整流器对应的输出直流断路器断开，重新合上就可以。
2．可能是监控线脱落，重新连上。
整流风机故障：
风机不转或时转时停，多次出现故障应更换。
过流停机告警：
一般是负载短路，应检查负载，如果负载正常，应拆下开机检查。
交流故障停机；
原因是输入电压不正常，应检查输入电压和检查输入线。
均充不正常：
当各整流器模块输出电流相互大于4A即为不正常，应检查整流器输出电压设置是否一致，整流器均流母线接线是否可靠，检查监控线是否连接可靠。
整流器不能启动处理方法：
1．检查交流输入开关。
2．检查输入电压是否在规定范围内（285V-475V）。
3．是否有缺相现象。
开关电源工作浮充电过低告警：
1．长时间停电对电池充电电流大。
2．有部分整流输出开关断开，因电流不足导致蓄电池同时在放电。
3．市电有问题。
开关电源跳闸或保险断：
1．开关或保险的负载测过流短路。
2．保险丝疲劳，更换同型号的保险。
开关电源通讯不畅：
1．首先确定通信线是否连接好，有无虚接。
2．监控器内部电路有问题。
3．模块控制板有问题。
告警无法传输或误告警：
1．告警线连接错误或虚接。
2．在误告警下测告警线之间是否有24V电压（有24V正常）。
3．更换告警板。
