锅炉汽包水位控制系统课程设计说明书

  • 格式：doc
  • 大小：1014.08 KB
  • 文档页数：15

精品文档 。 1欢迎下载

锅炉汽包水位控制系统（SP=2M）

学生学号： 学生姓名： 专业班级： 分 院： 机电工程学院 指导教师： 起止日期：2010.12.27~2011.1.08

中国计量学院 China Jiliang University 精品文档 。 2欢迎下载

目 录 课程设计任务书 ································ 3 1.1设计题目 ····································· 3 1.2设计目的 ····································· 3 1.3设计要求 ····································· 3 锅炉汽包水位控制系统说明书 ······························ 4

一、监控软件组态 ··································· 4 二、设备选型 ····································· 4 三、目前状况 ····································· 6 四、工艺过程 ····································· 6 五、控制方案 ····································· 8 六、控制流程图 ···································· 9 七、仪表规格图 ··································· 10 八、设计体会 ···································· 10 软件功能介绍 ······························ 错误!未定义书签。

参考文献： ······································ 15 精品文档

。 3欢迎下载

课程设计任务书 一、 设计题目 锅炉汽包水位控制系统 二、 设计目的 通过该课程的学习，掌握计算机辅助自动控制系统设计及仿真方法，掌握简单工业监控软件的设计，培养工程观念，为毕业设计等后续实践课程打好基础

三、 设计要求： 1.控制方案均采用单回路控制，可以采用更复杂的控制方案，如串级控制等 2.控制方案的确定：1）了解工艺过程；2）确定控制量、被控量；3）控制结构、控制策略；4）控制结构图 3.控制流程图的绘制：用AUTOCAD绘制，粘帖到WORD文档中（注意仪表装置的符号，可参考《过程控制系统工程设计》P14） 4.设备选型：传感器、仪表的选型；绘制自控仪表规格表 （可参考《过程控制系统工程设计》P38，图10、图11） 5.控制系统软件组态：利用ForceControl(力控组态软件，版本3.62)完成控制系统软件组态 6. 软件的主要功能：工艺流程图，数据采集，显示（界面动画等），控制，报警组态，数据保存，历史数据查询，报表打印等功能 精品文档

。 4欢迎下载

锅炉汽包水位控制系统说明书 一、 监控软件组态：

图1-1.锅炉汽包水位控制组态画面

二、 设备选型

1.对流量信号输入、通讯和变送采用AI-808H型仪表: 仪表最多可安装6个模块。仪表型号共由8部分组成。这表示一台仪表基本型号为AI—808H 型，面板尺寸为A 型（96×96mm），温度及压力输入采用I0 模块（即温度采用热电偶或热电阻，压力为0-5V 或1-5V 输入），流量输入采用为I2 模块（频率信号输入），OUTP 为L1 继电器模块可用于批量控制输出，ALM 为L5 双路继电器模块可输出2 路报警信号，AUX 安装线性电流变送输出模块X 可将流量信号变送输出，COMM 装有自带隔离电源的RS485 通讯接口S4。AI808H的主要特点是： （1）. 模块化输入并可编程，流量输入信号可为1-5V、0-5V、4-20mA 及频率等，也可定制特殊输入规格，温度信号可 编程输入为Pt100 热电阻、K、E、J 型热电偶、电压或电流信号，压力信号可为各种电压或电流信号。 （2）.可安装AI 系列仪表各种通用模块及丰富的可编程功能，可实现瞬时流量、温度及压力的上、下限报警功能，并具 备变送输出、通讯、24V/12V 电压输出等多种功能。 （3）.可选数码管或中文LCD 显示方式。另可选安装于DIN 导轨上的E5 外型仪表，无显示，适合用RS485 联机工作。 （4）. 具有8 位累积器及4 位瞬时测量值显示，可选择开方/不开方处理及设置任意范围的小信号切除功能。 （5）.AI-808H 具备完整的温压补偿功能，无需更换不同的仪表或型号，通过精品文档 。 5欢迎下载

编程即可实现一般气体、饱和蒸汽、过热蒸 汽及液体的温压补偿运算。采用查表方式对蒸汽进行补偿运算，具有较高的精度。并可依照用户要求扩充补偿公式实现特 殊功能，如对热量或其他物理量的累积，含水分天然气累积等。 （6）作为批量控制器使用时，具有独立的4 位控制累积器及12 位总累积器，及专门的显示模式，功能强大，操作方便。 （7）. 先进的运算方式，保证频率信号即使在频率很低时也有足够的流量运算精度。 （8）采用新一代高精度电流变送输出模块，提供14 位输出分辩率及0.2 级输出精度。

其具体参数如下： 电源 100~240VAC，-15%，+10% / 50~60Hz；或24VDC/AC，-15%，+10% 电源消耗 ≤5W 使用环境 温度-10 ~ +60℃；湿度≤90%RH 面板尺寸 96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm 开口尺寸 92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm 插入深度 ≤100mm

表2-1 AI-808H型仪表参数 2.采用CAP-3011型智能电容液位计:

CAP-3011智能电容液位计是利用先进的射频电容检测技术，辅以工业级范围

测量系统温度漂移补偿技术制作而成。它除了继承传统电容式液位检测技术的优点外，还解决了传统电容式液位计难以克服的测量系统温度漂移大、检测线性较差、分辨力差等缺陷。可应用于各种工业环境下被测介质组分相对稳定的溶性介质液位测量及干性粉末、颗粒料位测量。主要特点是1、两线制电流环，测量系统与电流环隔离； 2、测量系统温度飘移自动补偿；3、简便的两点标定；4、经C E 认证的良好的电磁兼容特性；5、连续测量液位、料位、界面；6、极优的线性测量， 更小的分辨测量单位；7、低功耗、无可动部件、精良工艺保证；8、耐高温、高压、强腐蚀；9、中文操作环境， 轻松整定， 带自诊断。

技术指标： 工作电压 最大：30v 最小：18v 负载电压 220V AC/300V DC(非防爆场所)介质温度：-150℃~150℃ 测量范围 0～30米

环境温度 -40℃～85℃ 存储温度 -55℃～100℃ 测量周期 0.5秒 精品文档 。 6欢迎下载

分 辨 率 0.02mm

表2-2 CAP-3011智能电容液位计参数

三、 目前状况： 本锅炉汽包水位控制系统具有： 1.实时控制锅炉的汽包水位、压力等符合工艺要求，实现分级报警、联锁保护，确保锅炉运行安全。 2.动态显示全部的各工艺参数、报警，主要工艺曲线，自动累计各流量，输出日报表和月报表。 3.从现场（二次仪表的数据）收集信息，建立历史数据库，提供历史曲线、报表查询功能。 4.可利用企业局域网实现在任何地点实时浏览现场数据。 本系统充分结合了力控系列PLC优越的调节性能及强大监控机制，具有以下的优点： 1.控制汽包参数平稳，保证了系统运行的安全。 2.监控界面直观，操作方便，可随时随地掌握现场情况。 3.系统结构简捷，维护方便。

四、工艺过程：

气泡水位是锅炉运行的主要标志，是一个非常重要的被控变量，维持水位在一定的范围内是保证锅炉安全运行的首要条件，这是因为：（1）水位过高会影响气泡内汽水分离，饱和水蒸气带水过多，会使过热器壁管结垢导致损坏，同时过热蒸汽温度急剧下降。该过热蒸汽作为汽轮机动力的话，将会损坏汽轮机叶片，影响运行的安全与经济性。（2）水位过低，则由于气泡内的水量较少，而负荷很大时，水的汽化速度加快，因而气泡内的水量变化速度很快，如不及时调节就会使气泡内的水全部汽化，导致水冷壁烧坏，甚至引起爆炸。 因此，锅炉气泡水位必须严加控制。 4.1汽包水位的动态特性 锅炉汽水系统结构如图所示：

1-给水母管； 2-给水调节阀

3-省煤器； 4-气泡；

5-下降管； 6-上升管；

7-过热器； 8-蒸汽母管

图4-1.锅炉的水气系统

汽包水位不仅受汽包的影响（包括循环水管）中储水亮的影响，亦受水位下汽包容积的影响。而水位下汽包容积与锅炉的负荷、蒸汽压力、炉膛热负荷等有关。因此，影响水位变化的因素很多，其中主要是锅炉的蒸发量（蒸汽流量D）和给水量W。下面着重讨论在给水流量作用下和蒸汽流量扰动下的水位过程的动态特性。 （1）汽包水位在给水流量作用下的动态特性

1 2 3 4

5

8

6 7

合集下载

锅炉汽包水位自动控制系统

锅炉汽包水位自动控制系统

第一章 绪论汽包水位是锅炉安全运行的指标之一,锅炉汽包水位的测量、控制和保护系统的合理配置是保证锅炉安全运行的重要措施。

过高的水位会影响汽水分离装置的汽水分离效果,使锅炉出口的饱和蒸汽的湿度增大,含盐量增多,造成过热器和汽轮机通流部分结垢,从而引起过热器管壁超温甚至爆管。

当水位严重过高时,还将使汽轮机产生水冲击, 引起破坏性事故。

水位过低,会影响锅炉的水循环安全,造成局部水冷壁管过热,严重缺水时造成锅炉爆炸。

因此,准确测量和保持汽包水位在规定的范围内有其重要意义。

我在本设计中，将通过单片机的控制，使锅炉汽包水位，维持在正常的标准下，在水位超过上限或下限的时候，能够及时报警并采取相应措施。

在水位超过上限或下限的时候，能够及时报警并采取相应措施。

第二章 工作原理与方案论证2.1工作原理 图2.1所示即为锅炉汽包水位自动控制系统示意图。

当系统受到扰动后，被控变量（液位）发生变化，通过检测仪表得到其测量值h 。

在自动控制装置（液位控制器LC ）中，将h与设定值h 0比较，得到偏差，经过运算后，发出控制信号算后，发出控制信号，这一信号作用于执行器（在此为控制阀，）改变给水量，给水量，以克服扰动的影响，以克服扰动的影响，以克服扰动的影响，使被控使被控变量回到设定值。

这样就完成了所要求的控制任务。

这些自动控制装置和被控工艺对象组成了一个自动控制系统。

被控工艺对象组成了一个自动控制系统。

2.2方案论证单冲量水位控制系统直接用水位信号与给定值信号相比较，控制器根据该偏差的正负与大小，与大小，输出开关给水调节阀门的信号，输出开关给水调节阀门的信号，输出开关给水调节阀门的信号，但这种系统具有严重的弊病：但这种系统具有严重的弊病：但这种系统具有严重的弊病：在蒸汽流量忽在蒸汽流量忽然增加时，因给水流量小于蒸发量，水位应当下降。

但是由于炉筒内的贮汽减少，内部压力忽降，从而使水面下的炉筒容积扩大，并加速汽化，由于水面下容积扩大，使水位不但不下降，反而迅速上升，产生“虚假水位”现象。

汽包锅炉课程设计

汽包锅炉课程设计

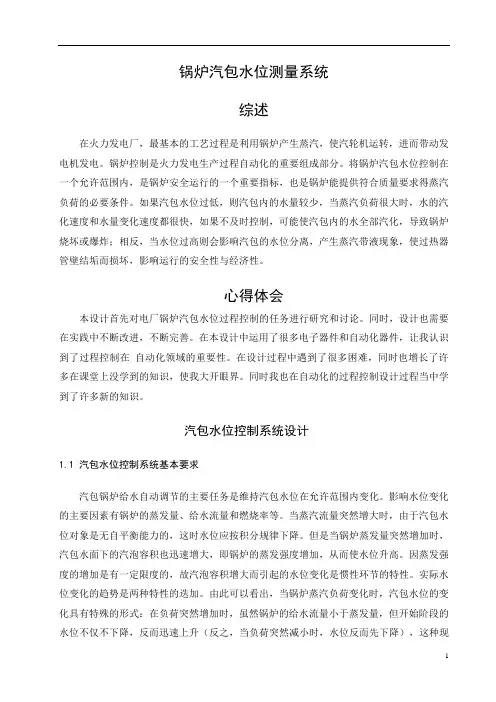

锅炉汽包水位测量系统综述在火力发电厂，最基本的工艺过程是利用锅炉产生蒸汽，使汽轮机运转，进而带动发电机发电。
