晶体Crystal振荡电路原理、分类及设计目录1.文档简介 (3)2.晶体振荡电路的工作原理 (3)2.1石英晶体特性 (3)2.2并联型晶体振荡电路 (4)2.3串联型晶体振荡电路 (6)3.时钟的重要参数 (6)4.晶体振荡器种类 (11)4.1普通晶体振荡器 (11)4.2温度补偿晶体振荡器 (12)4.3恒温晶体振荡器 (14)5.CRYSTAL（晶体）电路设计 (14)5.1晶体电路设计器件说明及选择 (15)5.2PCB布局设计 (16)6.晶体常见问题举例 (16)6.1不起振问题分析与解决 (16)6.2频偏过大 (17)7.总结 (17)附录一相关公式推导一 (18)附录二相关公式推导二 (20)1.文档简介本文主要介绍了晶体振荡电路的工作原理，时钟的重要参数，晶体振荡器的种类，晶体电路设计及晶体常见问题的举例。

2.晶体振荡电路的工作原理晶体（石英晶体）振荡电路主要由主振电路和石英谐振器组成，主振电路将直流能量转换成交流能量，振荡器频率主要取决于石英晶体谐振器。

振荡电路一般采用反馈型电路，按晶体在振荡电路中的作用，又可以分为串联型晶体振荡电路和并联型晶体振荡电路。

本章首先介绍石英晶体的特性，然后分别介绍并联型晶体振荡电路和串联型晶体振荡电路的结构及工作原理。

2.1石英晶体特性晶体（石英晶体）之所以能作为振荡器产生时钟，是基于它的压电效应：所谓的压电效应是指电和力的相互转化，即，如果在晶体的两端施加压缩或拉伸的力，晶体的两端会产生电压信号；同样的，在晶体的两端施加电压信号，晶体会产生形变。

而且这种转化在某特定的频率上效率最高，此频率（由晶片的尺寸和形状决定）即为晶体的谐振频率。

实际应用的晶片是由石英晶体按一定的方向切割而成的，晶片的形状可以各种各样，如方形、矩形或圆形等。

由于晶体的物理性质存在各向差异性，相同的晶体按不同晶格方向切下的晶片，会产生不同的物理特性。

因此，晶体的切割方法是非常重要的，对石英晶体来说，有AT/BT/DT/GT/IT/RT/FC/SC等不同的切法，要根据具体的需求选择相应的切法切割晶片，其中最常用的有AT切和SC切。

石英晶体、晶振介绍文摘2010-10-25 23:36:39 阅读50 评论0 字号：大中小订阅石英晶体振荡器是高精度和高稳定度的振荡器，被广泛应用于彩电、计算机、遥控器、手机等各类振荡电路中，以及通信系统中用于频率发生器、为数据处理设备产生时钟信号和为特定系统提供基准信号。

可以说只要需要稳定时钟的地方，就必需要有晶体振荡器。

一：认识晶体、晶振常见晶体振荡器有两类，一类是无源晶体，也叫无源晶振，另一类是有源晶振，也叫钟振。

无源晶体外形如下图：（HC-49S 插脚）（HC-49S/SMD 贴片）无源晶体以以上两种封装的晶体最为常用，广泛应用于普通设备上，尤其是嵌入式设备，若对体积大小有要求，可以选择更小的贴片封装，如下图：（XG5032 贴片）（XS3225 贴片1，3脚有效，2，4脚为空脚）当前消费类电子如手机，MP4，笔记本等，XS3225封装最为常用。

具体关于晶体的封装及参数信息，请参考国内最大的高端晶体晶振厂家：浙江省东晶电子股份有限公司网站提供的信息：/product.aspx/23无源晶体说穿了就是封装了一下晶体，在晶体两面镀上电极引出两根线即可，那么有源晶振就是在无源晶体的基础上加了一个晶体振荡电路，，比如采用一个74HC04或者54HC04之类的非门与晶体勾通三点式电容振荡电路，所以它具有电源，地，时钟输出三个脚，有些还会增加一个脚，就是晶振工作控制脚，当不需要工作的时候，可以关掉晶振降低功耗。

如下图：（OS3225 与XS3225外形一样，只是脚位定义不同1：EN控制脚，2：GND地，3：OUT信号输出，4：VCC电源，一般为3.3V 或者5V）。

晶振内部振荡电路等效图如下：非门5404的输出脚2就是信号输出脚。

二：晶体振荡电路原理分析（本篇由东晶电子网上独家代理创易电子提供技术文档）我们以最常见得MCU振荡电路为例,参考电路如下：很多人做MCU51单片机得时候，不明白晶体两边为什么要加两个电容，大小一般在15pF～33pF之间，有些特殊的，还需要在晶体上并联一个大电阻，一般老师的解释是提高晶体振荡电路的稳定性，有助于起振,而对于其根本原理没有解释。

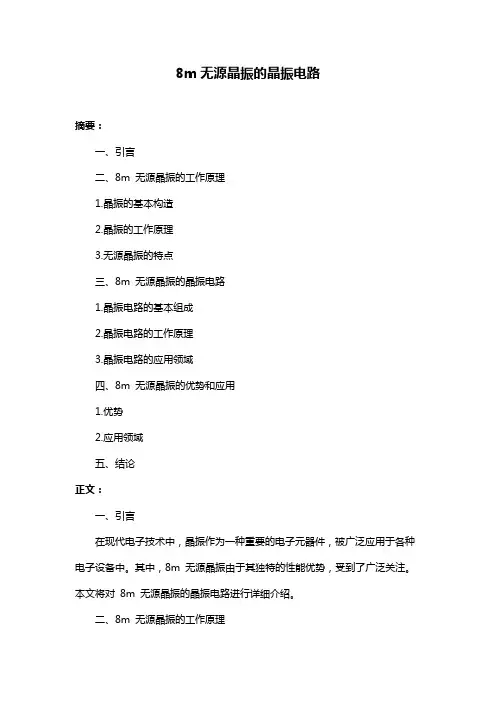

8m无源晶振的晶振电路摘要：一、引言二、8m 无源晶振的工作原理1.晶振的基本构造2.晶振的工作原理3.无源晶振的特点三、8m 无源晶振的晶振电路1.晶振电路的基本组成2.晶振电路的工作原理3.晶振电路的应用领域四、8m 无源晶振的优势和应用1.优势2.应用领域五、结论正文：一、引言在现代电子技术中，晶振作为一种重要的电子元器件，被广泛应用于各种电子设备中。

其中，8m 无源晶振由于其独特的性能优势，受到了广泛关注。

本文将对8m 无源晶振的晶振电路进行详细介绍。

二、8m 无源晶振的工作原理1.晶振的基本构造晶振，全称为晶体振荡器，是一种利用石英晶体、陶瓷晶体等压电材料在电场作用下产生振动的电子元器件。

晶振的核心部分是晶体谐振器，它由晶体、金属板和引线组成。

晶体在金属板和引线的电场作用下产生振动，进而产生稳定的振荡信号。

2.晶振的工作原理当对晶振施加交流电压时，压电材料会产生相应的电荷，电荷在晶体内产生极化电场。

极化电场与晶体内部的固有电场相互作用，使晶体产生机械振动。

振动的晶体带动与之相连的金属板振动，从而产生交变电容。

交变电容与晶体之间的等效串联电容形成振荡回路，产生稳定的振荡信号。

3.无源晶振的特点无源晶振是指在晶振电路中无需额外的电源来驱动的晶振。

它具有体积小、结构简单、成本低、可靠性高、输出信号稳定等优点。

因此，无源晶振被广泛应用于各种电子设备中。

三、8m 无源晶振的晶振电路1.晶振电路的基本组成晶振电路主要由晶振、电容、电阻等元器件组成。

其中，晶振是电路的核心部分，电容和电阻则起到调节和匹配的作用。

2.晶振电路的工作原理在8m 无源晶振的晶振电路中，晶振与电容、电阻组成振荡回路。

当施加交流电压后，晶振开始振动，产生交变电容。

交变电容与电容、电阻构成的等效电路形成振荡回路，产生稳定的振荡信号。

3.晶振电路的应用领域8m 无源晶振的晶振电路广泛应用于通信、计算机、消费电子等领域。

例如，在手机、电视、计算机等设备中，晶振电路负责产生稳定的时钟信号，为整个设备提供同步和基准。

晶振的基本原理及特性晶振的基本原理及特性晶振一般采用如图1a的电容三端式(考毕兹) 交流等效振荡电路；实际的晶振交流等效电路如图1b，其中Cv是用来调节振荡频率，一般用变容二极管加上不同的反偏电压来实现，这也是压控作用的机理；把晶体的等效电路代替晶体后如图1c。

其中Co，C1，L1，RR是晶体的等效电路。

分析整个振荡槽路可知，利用Cv来改变频率是有限的：决定振荡频率的整个槽路电容C=Cbe,Cce,Cv三个电容串联后和Co并联再和C1串联。

可以看出：C1越小，Co越大，Cv变化时对整个槽路电容的作用就越小。

因而能“压控”的频率范围也越小。

实际上，由于C1很小(1E-15量级)，Co不能忽略(1E-12量级，几PF)。

所以，Cv变大时，降低槽路频率的作用越来越小，Cv变小时，升高槽路频率的作用却越来越大。

这一方面引起压控特性的非线性，压控范围越大，非线性就越厉害；另一方面，分给振荡的反馈电压(Cbe上的电压)却越来越小，最后导致停振。

采用泛音次数越高的晶振，其等效电容C1就越小；因此频率的变化范围也就越小。

晶振的指标总频差：在规定的时间内，由于规定的工作和非工作参数全部组合而引起的晶体振荡器频率与给定标称频率的最大偏差。

说明：总频差包括频率温度稳定度、频率老化率造成的偏差、频率电压特性和频率负载特性等共同造成的最大频差。

一般只在对短期频率稳定度关心，而对其他频率稳定度指标不严格要求的场合采用。

例如：精密制导雷达。

频率稳定度：任何晶振，频率不稳定是绝对的，程度不同而已。

一个晶振的输出频率随时间变化的曲线如图2。

图中表现出频率不稳定的三种因素：老化、飘移和短稳。

图2 晶振输出频率随时间变化的示意图曲线1是用0.1秒测量一次的情况，表现了晶振的短稳；曲线3是用100秒测量一次的情况，表现了晶振的漂移；曲线4 是用1天一次测量的情况。

表现了晶振的老化。

频率温度稳定度：在标称电源和负载下，工作在规定温度范围内的不带隐含基准温度或带隐含基准温度的最大允许频偏。

晶振知识大全(总17页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除晶振的定义: 晶振的英文名称为crystal. 石英晶体经精密切割磨削并镀上电极焊上引线做成，主要是为电路提供频率基准的元器件。

晶振的分类：1.按制作材料，分为石英晶振和陶瓷晶振。

石英晶振：利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，它的基本结构大致是从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。

其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。

陶瓷晶振：指用陶瓷外壳封装的晶振,跟石英晶振比起来精度要差一些,但成本也比较低,主要用在对频率精度要求不高的电子产品中。

陶瓷晶振就是晶体逆压电效应原理，陶瓷谐振器的工作原理就是既可以把电能转换为机械能，也可以把机械能转换为电能。

目前陶瓷谐振器的类型按照外形可以分为直插式和贴片式两中。

2. 从功能上分晶振分为无源晶振和有源晶振。

无源晶振即为石英晶体谐振器，而有源晶振即位石英晶体振荡器。

无源晶振只是个石英晶体片，使用时需匹配相应的电容、电感、电阻等外围电路才能工作，精度比晶振要低，但它不需要电源供电，有起振电路即可起振，一般有两个引脚，价格较低。

有源晶振内部含有石英晶体和匹配电容等外围电路，精度高、输出信号稳定，不需要设计外围电路、使用方便，但需要电源供电，有源晶振一般是四管脚封状，有电源、地线、振荡输出和一个空置端。

使用有源晶振时要特别注意，电源必须是稳压的且电源引线尽量短，并尽量与系统中使用晶振信号的芯片共地。

3、从封装形式上分有直插型（DIP）和贴片型（SMD）。

4、按谐振频率精度，分为高精度型、中精度型和普通型晶振。

5、按应用特性，分为串联谐振型晶振和并联谐振型晶振。

医疗器械类英语及其缩写DC （direct current)直流电DAMPER 阻尼器DGC （degaussing coil) 消磁线圈DL (delay line ) 延时线DRIVE 激励、推动DRIVE TRANSF 推动变压器DY （deflection yoke）偏转线圈EHT （extra -high tension) 极高压EMERGENCY-急停装置ERROR AMP (error amplifier) 误差电压放大器E-W CORRECTION(east - west correction) 东西向校正FBT (fly back transformer) 逆程变压器FILTER 滤波器FLIP FLOP 双稳态触发器FIYEACK BLANKING 回扫消隐FOCUS 焦点FOCUS VR (focus variable rheostat) 聚焦电位器f.(fuse) (fuse) 保险丝GANTRY-机架G (green) 绿色的GND (ground) 接地GREEN CUT OFF 绿枪截止调节GREEN OUT 绿色输出GREY 灰度G - Y MATRIX （G - Y ）矩阵H. BLK （horizontal blanking) 行消隐H.DY （horizontal deflection yoke) 行偏转线圈HFC （high frequency choke) 高频扼流圈H.HOLD （horizontal hold) 行同步调节H （L）.DRIVE (horizontal driver) 行推动放大器HLIN （horizontal linearity) 行线性H（L）OUT BOARD 行输出板H .M（module）厚膜电路HOR AFC （horizontal automatic frequency control) 行自动频率控制HOR DRIVE TRANS 行激励变压器HORIZONTAL 行（水平）扫描部分HORIZ O/P （horizontal out put ) 行脉冲输出H.OSC(horizontal oscillator) 行振荡器H.PHASE (horizontal phase) 行（同步）相位调节H.SIZE 水平幅度调节器HV （high voltage）高压IC （integrated circuit)集成电路INPUT 输入KC (kilohertz) 千周KHz（kilohertz) 千赫KILLER AMP （killer amplifier）消色放大器LEVER 电平LINE-FILTER-滤波器LOW 低的LPF（low-pass filter）低通滤波器MAIN BOARD主电路板MC （megacycles per second)兆赫MF （ceramic filter) 陶瓷滤波器MFD；mfd(microfarad) 微法ms (millisecond) 毫秒mV (mill volt) 毫伏ON/OFF 开/关operating point 工作点OSC （oscillator) 振荡器OUT 输出端OVERLOAD -FUSE 过载保险丝OVERLOAD -PROTECTION 过载保护OVER-VOLTGE PROTECTION 过压保护POSITIVE THERMISTOR 正温度系数热敏电阻POWER BOARD 电源板POWER CORD 电源线POWER DRIVE 功率激励POWER RECT（power rectifier) 电源整流器POWER REG（power regulation) 功率调整POWER REG RM (power regulation reluctance) 功率调整管散热片POWER SUPPLY 电源POWER TRANS （power transformer) 电源变压器PROTECTOR-保护装置PEDESTAL CLAMP 消隐脉冲钳位PEDESTAL CLAMPER 消隐脉冲钳位电路PF （Pico farad) 微微法PHASE CONT （phase controller）相位控制器R (red) 红色的R.GBL( red background) 红色背景（暗平衡）调节RECT (rectifier) 整流器R.DRIVE (red drive) 红色驱动（白平衡）调节RED CUT OFF 红色截止调节RED OUT 红色输出REFERENCE VOLTAGE 基准电压REGULATOR 稳压器SHIELD-防护SIDE-PINAMP 左校正放大器STACK-硅堆SUB BRIGHT 副亮度调节SYNC （synchonization) 同步（信号）SAW （surface acoustic wave) 声表面滤波器SCREEN 帘栅极（加速器）电压调节SYNC （synchronous separator）同步信号分离器TF （temperature fuse) 温度保险丝THERMO-SENSOR 温度探头TO CPT BOARD 接到显像管印刷板VOUT SWITCH 垂直泵浦开关V.BLK (vertical blanking) 场消隐V.DY (vertical deflection yoke) 场消隐线圈VERT CENT (vertical center) 场中心调节VERT DRIVE AMP 场推动放大器VERT OSC (vertical oscillator) 场振荡器VERT SIZE （ vertical size) 垂直幅度调节VERT TRIGG （vertical trigger) 场触发V HOLD 场同步调节VIDEO 视频放大VIDEO& CHROMA BOARD 视频与色度印制板VOLTAGE DIVIDER 分压器X (crystal) 石英晶体谐振器Y AMP 亮度放大器yoke 偏转线圈;P Urine Analyzer 尿液分析仪blood sugar（glucose ） analyzer血糖分析仪test strip 测试条reagent 试剂Semi-automatic Biochemical Analyzer半自动生化分析仪Automatic Blood Cell Analyzer全自动血细胞分析仪Urine sediments analyzer尿沉渣Bio-safety Cabinet 生物安全柜Incubator培养箱High Frequency Electrotome 高频电刀shadowless lamp无影灯High speed refrigerated centrifuge高速冷冻离心机hot air sterilizer热空气消毒箱microbiological incubator微生物培养箱Halogen light 卤素灯disposable sterile injector 一次性无菌注射针injection set注射器disposable venous infusion needle一次性静脉输液针disposable infusion set 一次性使用输液器blood transfusion set输血器infusion bag液袋urine drainage bag集尿袋blood bag血袋medical catheter医用导管stainless steel needle不锈钢医用针管blood taking needle采血针needle destroyer针头销毁器automatic packer自动纸塑包装机scalp vein set头皮针uniprocessor version单机版network version网络版macromolecule-solvent 高分子溶解的macromolecule cold accumulation 高分子蓄冷cold treatment冷疗法ice pack冰袋eyeshade 眼罩Medical injection pump医用灌注泵lithotrite 碎石机extracorporeal shock wave lithotrite体外冲击碎石机Ballistic intracroporeal lithotrite 气压冲击体内碎石机Laparoscope 腹腔镜Urology 泌尿外科kidney stones 肾结石Multi-parameter monitor, 多参数监护仪maternal monitor/fetal monitor母亲/胎儿监护仪ICU monitor 重症监护仪anesthetic equipment 麻醉机respirator呼吸机electronic colposcope 电子阴道镜smog absorber烟雾吸收器digital film room 数字胶片室Permanent Magnet Open Magnetic Resonance system 永磁开放式磁共振系统Ultrasonic Color Doppler Diagnostic system彩色超声多普勒诊断系统Mobile CT system 移动CT系统X-ray Mammary Machine 乳腺X线机Mammography乳腺high precision Stereotaxic 高精度脑立体定向仪portable Type-B ultrasonic 便携式B超Sterilization and Disinfection Equipment消毒灭菌设备Radiotherapeutic equipment.放射疗法设备pharmaceutical equipments.制药设备horizontal pressurized steam sterilizer普通卧式压力蒸汽灭菌器medical electronic linear accelerator医用电子直线加速器high frequency X-rays diagnostic machine高频X射线诊断机simulated positioner模拟定位机high frequency mobile X-rays machine高频移动X 射线机内科系统 Medicine Systems外科系统 Surgery Systems医技科室Medical Laboratory血液病科Hematology Department普外（肝胆）General Surgery临床检验Clinical Laboratory输血科Blood Bank内分泌科Endocrinology Department胸外科Thoracic surgery病理科Pathology Deparment脑电图室ECG Laboratory消化内科Digestive System Department心外科Cardial Surgery传统放射科Traditional Radiology Department 肺功能室Lung Function Laboratory心血管内科Vasculocardiology Deparment 泌尿外科Urology SurgeryMR室MR Laboratory胃镜室Dndoscope Laboratory神经内科Neurology Department肿瘤外科Oncological SurgerySCT室SCt Laboratory人工肾室Hemodialyses Room介入科Invasive Technology Department神经外科Neurological Surgery超声诊断科UItrasonic Diagnosis Deparment DSA室DSA Room呼吸科Pneumology Department骨科Orthopedics Department超声多谱勒室UItrasonic Doppler Laboratory 血液净化室Laminar Airflow (LAF) Room肾内科Urology Department小儿外科Pediatric Surgery核医学科Isotopic Laboratory高压氧仓室Hyperbaric Chamber小儿科Pediatrics Department整形科Plastic SurgeryECT 室ECT Laboratory院内感染监控室Nosocomial Infection Monitory 中医科Traditional Chinese Medicine Department 烧伤科Department of Burn供应室Supply House血液成份分离室Cytopheresis Laboratory高干病房Senior Officials inpatient Ward妇产科Obstetric and Gynecologic Department营养室Nutrition House体外反搏室Counter Extropulsative Room华侨病房Overseas Chinese Ward口腔科Stomatological Department康复科Rehabilitation Department保健科Medical Care Department for personnel眼科Ophthalmologic Department针灸科Acupuncture and Moxibustion De-parment 耳鼻喉科Otorhinolaryngologic Department理疗科Physiotherapy Deparment痔疮科Hemorrhoids Deparment按摩科Massage Department皮肤科Dermatology Department麻醉科Anesthesia Department省级重点学科 Key Subjects at the Provincial Level 血液病、内分泌疾病、肝胆外科、胸心外科Hematology, Endocrinology, Genneral Surgery and Cardio-Thoracic Surgery省级医疗领先特色专业 The Leading Subjects of Medicine at the Provincial Level心内科、烧伤科、儿科心理学Cardiology, Department of B urn , Pediatric Psychology医院特色专科Characteristic Professional Subjects of Union Hospital消化内科、普外、肿瘤、泌尿、神经、整形、耳鼻喉科、介入、影像Digestive System Diseases,GeneralSurgery, Oncology, Urology, Neurology, Plastic Surgery,Otorhinolary, Invasive Department and Medical Imagery.急诊室Emergency Room医院Hospital内科病房Medical Ward外科病房Surgical Ward儿科病房Pediatric Ward接生房Labor and Delivery手术室Operation Room (OR)心脏重症室Coronary Care Unit (CCU)重症室Intensive Care Unit (ICU)内科重症室Medical Intensive Care Unit (MICU) 初生婴儿重症室Neonatal Intensive Care Unit(NICU)儿科重症室Pediatric Intensive Care Unit (PICU) 外科重症室Surgical Intensive Care Unit (SICU) 末期护理Hospice 末期病患者照料居家健康服务Home Health Service 药疗、物理治疗等化验所Laboratory 进行化验研究门诊手术中心Outpatient Surgical Center 一般非严重性手术Health Care Provider 医疗服务Physician 医生Acupuncture 针灸Allergy and Immunology 过敏性专科Anesthesiology 麻醉科Cardiology 心脏科Cardio-Thoracic Surgery 心胸外科Chiropractic 脊椎神经科Colorectal Surgery 结肠直肠外科Dentistry 牙科Dermatology 皮肤科Endocrinology 内分泌科Family Practice 家庭科Gastroenterology 肠胃科General Practice 普通全科General Surgery 普通外科Geriatrics 老人病专科Hematology 血液科Hepatology 肝病专科Infectious Disease 传染病科Internal Medicine 内科Nephrology 肾脏科Neurology 神经科Neurosurgery 神经外科Obstetrics-Gynecology 妇产科Oncology 癌症专科Ophthalmology 眼科Optometry 验光科Orthopedic Surgery 骨外科Osteopathy 整骨疗科Otolaryngology (ENT) 耳鼻喉科Pathology 病理科Pediatrics 小儿科Plastic surgery 整形外科Podiatry 足科Psychiatry 精神治疗科Physiatry 物理康复科Physical Medicine and Rehabilitation 物理疗法及恢复正常生活护理Pulmonary Medicine 肺科Radiation Oncology 癌症放射疗科Radiology Ｘ光科Urology 泌尿科Vascular Surgery 血管外科Other Health Care Professionals 其它医疗专业人员Audiologist 听觉学专家Dental Assistant 牙医助理Dietitian 饮食指导员Genetic Counselor 遗传病辅导员Health Technician 健康技员Laboratory Technician 化验技员Medical Assistant 医务助理Medical Technologist 医学技师Nurse 护士Home Visiting Nurse 家访护士Nurse Midwife 接生护士Nutritionist 营养专家Pharmacist 药剂师Pharmacologist 药理学专家Physical Therapist 物理治疗员Physicians Assistant 医生助手Psychologist 心理学专家Psychologic Counselor 心理辅导员Respiratory Therapist 呼吸治疗员ABSS 自动（磁带）空白部分扫描ABL（automatic bright limiting）自动亮度限制ABL ON OFF 自动黑电平开／关ABL SW ON 自动黑电平开关接通ABO 自动电子束最佳化ABO ADJ 自动电子束最佳化调整ABO VIDEO 自动电子束最佳化视频ABO VIDEO ADJ 自动电子束最佳化视频调整ABO VIDEO IN 自动电子束最佳化视频输入AC （alternating current）交流电AC IN 交流输入AC MOTOR 交流电机AC MOTOR SWAC 交流电机开关AC 自动色（饱和度）控制AC mains input 交流电输入ACC AMP ＡＣＣ放大ACC AMP (REC) ＡＣＣ放大录制ACC/APC BURST FLAG 自动色度控制／自动相位控制旗脉冲ACC (automatic chrominance control) 自动色度控制ACC AMP (automatic chrominance control amplifier) 自动色度控制ACC BF PHASE 自动控制旗脉冲相位ACC LEVEL 自动色度控制电平ACC LEVEL SW 自动色度控制电平开关ACC BURST GATE ＡＣＣ色同步选通门ACC DC AMP ＡＣＣ直流放大ACC DET 自动消色放大ACTION 作用ADAPTOR适配器ADC(automatic degaussing circuit)自动消磁电路ADD CIRUIT 相加电路ADD RESSING 寻址ADJ (ADJUSTMENT) 调整ADV (一桢一桢）步进AERIAL 天线AFC (automatic frequency control) 自动频率控制AFC BALANCN 自动频率控制平衡调节AFC CENTER AＦＣ中心AFC DC 自动频率控制（ＡＦＣ）直流AFC DC BIAS AFC直流偏置AFC (DC) OUT 自动频率控制（ＤＣ）输出AFC DRIVE 自动频率控制推动AFC ERROR 自动频率控制误差信号AFC ERROR BUFFER ＡＦＣ误差缓冲AFC FH TUNING ＡＦＣ行频调谐AFC FH TUNING AMP ＡＦＣ行频调谐放大AFC GAIN ＡＦＣ增益AFC GATE 自动频率控制门AFC IN 自动频率控制输入AFC OUT ＡＦＣ输出AFC PULSE AMP 自动频率控制脉冲放大AFC SET 自动频率控制设定AFC VCO ＡＦＣ压控振荡器AFC VCO FREQ ＡＦＣ压控振荡器频率AFPC (automatic frequency phase control) 自动频率相位控制AFS(automatic frequency stabilization)自动频率稳定AFTER CLOCK 时钟后AFTER CLOCK PULSE 时钟脉冲之后AGC 自动增益控制AGC AMP ＡＧＣ放大AGC DETECTOR 自动增益控制检测AGC ERROR BUFFER 自动增益控制误差缓冲器AGC PROT ＡＧＣ保护AH(AUDIO/CTLHEAD) AH（音频控制磁头）ALARM TONE BURST 告警音频缓冲ALT 行交替ALT PULSE 行交替脉冲ALTERNATEDSC 交替的副载波ALU 运算器AMP(amplifier)放大器AMPLIFIER DETECTOR 放大器／检波器AMPLITUED LIMIER 限幅器ANALOG SWITCH 模拟开关ANODE 阳极ANC 自动消噪电路ANTENNA 天线APC(automatic phase control)自动相位控制APC BF INV APC 旗脉冲倒相APC 自动相位控制（检波）ARC(automatic resolution control)自动清晰度控制AT(Ampere turns)安（培）匝数ATT (ATTENUATOR) 衰减器AUTOMATIC地自动B(blue)蓝色B(brightness)亮度BA(buffer amplifier)缓冲放大器BALANCE平衡BALUN 平衡-不平衡转换器BRIGHT 亮度BRIGHTNESS 亮度调节BLLE OUT OFF蓝枪截止调节BLUE OUT 蓝色输出BURST 色同步信号BURST GATE 色同步选通电路BURST PHASE 色同步信号相位CURRENT LIMITTER 电流限制器CEN 中心CHROMA 色度CHROMA AMP 色度放大器CHROMA BURST AMP 色度、色同步信号放大器CHROMA BOARD 色通道板CHROMA FILTER 色度滤波器CHROMINANCE 色度通道CLAMPER 钳位器CMOS （complementary metal -oxide-semiconductor) 互补型金属-氧化物半导体COLOUR CONT（color controller) 彩色控制器COLOUR DIFFERENCE 色差COLOUR SYNC 彩色同步调节COLORKILLER 消色器COLORTONE 色调CONT 对比度、控制CONTRAST 对比度CONTROL 控制CONSOLE-控制柜CPT （color picture tube) 彩色显像管CPT BOARD 彩色显像管座板CRT （cathode - ray tube) 阴极射线管（显像管）CRT DRIVE BOARD 显像管激励电路。

元器件的缩写电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial 系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。

晶振的讲解及使用

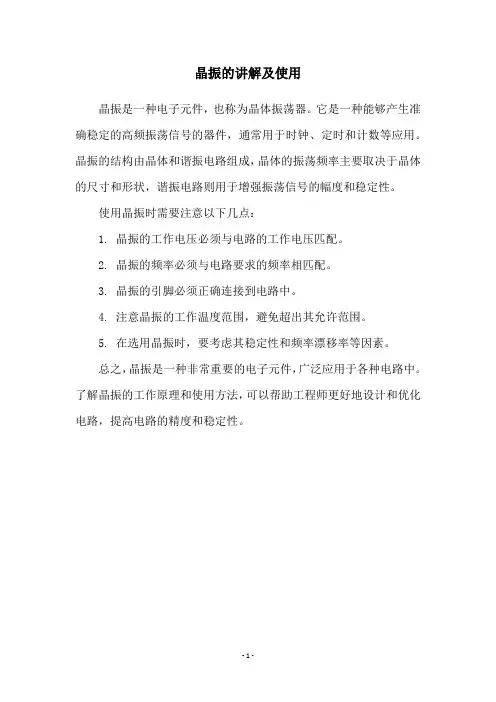

晶振是一种电子元件，也称为晶体振荡器。

它是一种能够产生准确稳定的高频振荡信号的器件，通常用于时钟、定时和计数等应用。

晶振的结构由晶体和谐振电路组成，晶体的振荡频率主要取决于晶体的尺寸和形状，谐振电路则用于增强振荡信号的幅度和稳定性。

使用晶振时需要注意以下几点：
1. 晶振的工作电压必须与电路的工作电压匹配。

2. 晶振的频率必须与电路要求的频率相匹配。

3. 晶振的引脚必须正确连接到电路中。

4. 注意晶振的工作温度范围，避免超出其允许范围。

5. 在选用晶振时，要考虑其稳定性和频率漂移率等因素。

总之，晶振是一种非常重要的电子元件，广泛应用于各种电路中。

了解晶振的工作原理和使用方法，可以帮助工程师更好地设计和优化电路，提高电路的精度和稳定性。

- 1 -。

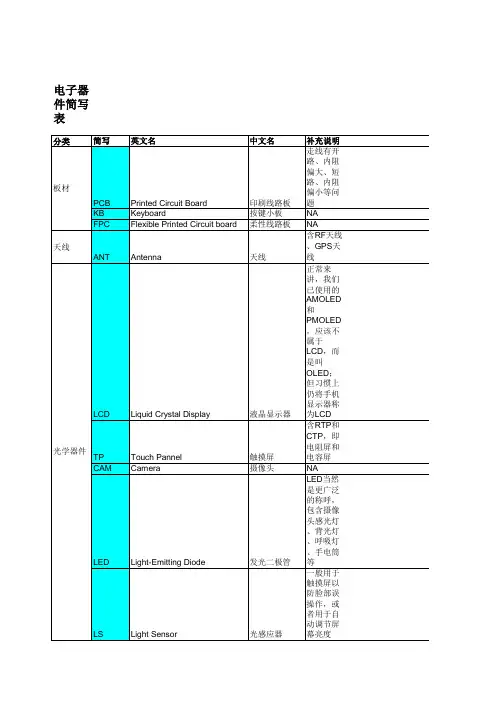

）、电感（L）、T开头-表示TVX或Y RF功放（RFPA MEM）、音频功MMU与其相连，数字信号又分为NORCPU和SPKIC、内阻偏小等问题AMOLED和PMOLED，应该不属于LCD，而是叫OLED；但习惯上仍将手机显示器称为LCD阻屏和电容屏称呼，包含摄像头感光灯、背光灯、呼吸灯、手电筒等作，或者用于自动调节屏幕亮度brator，VIB），位置号多以CN、PN开头、P开头轨迹球），位置号多以CN、CON、P、K、J、SW、S开头接器（I/O口、音频口），位置号多以CN、CON、P、K、J、SW、S开头R）、电容（C）、电感（L）、磁珠（B）、RC类滤波器（Z、RCN、RR、RV、EMI）等D或T开头,个别以T开头-表示TVS管）、三极管(位置号多以Q开头)、场效应管(位置号多以Q开头，个别以U开头)、可控硅等分有源和无源，位置号多以X或Y开头三脚或四脚的小IC，一般黑色，有点像三极管或晶闸管模块（RFM）、RF功放（RFPA）、RF开关（RFSW）、电源管理芯片（PMU））、内存芯片（MEM）、音频功放（APA）、蓝牙IC、充电保护IC、GPS芯片、USB控制芯片等等，位置号以U开头独立的多媒体芯片，称为MMU收发器、PCS1900切换开关号转化成声波然后再转化成电信号，在此过程中滤去杂讯，主要用在RF收讯滤波钟信号模块(RTC)与其相连tal Signal Processor，数字信号处理器)，不一定有LASH三种，FLASH又分为NOR和NAND两种；现在的MEM一般是RAM+FLASH方式出端分别与CPU和SPK相连；体小、易碎且晶亮串口、音频口之间的切换开关，是一颗比较小的IC种电源驱动IC开头)。

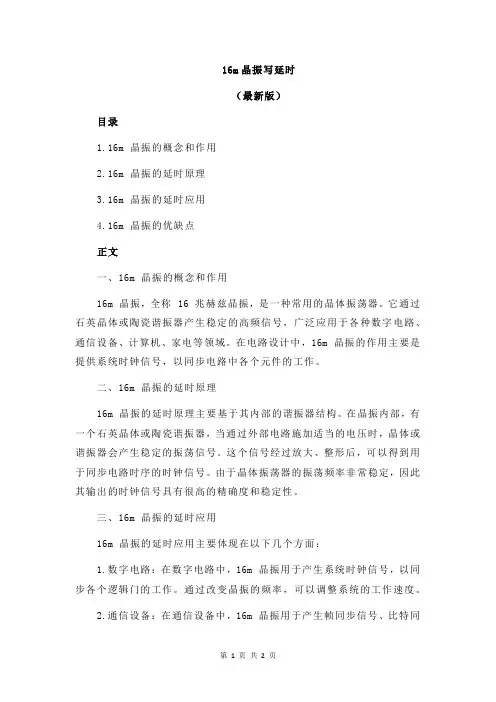

16m晶振写延时（最新版）目录1.16m 晶振的概念和作用2.16m 晶振的延时原理3.16m 晶振的延时应用4.16m 晶振的优缺点正文一、16m 晶振的概念和作用16m 晶振，全称 16 兆赫兹晶振，是一种常用的晶体振荡器。

它通过石英晶体或陶瓷谐振器产生稳定的高频信号，广泛应用于各种数字电路、通信设备、计算机、家电等领域。

在电路设计中，16m 晶振的作用主要是提供系统时钟信号，以同步电路中各个元件的工作。

二、16m 晶振的延时原理16m 晶振的延时原理主要基于其内部的谐振器结构。

在晶振内部，有一个石英晶体或陶瓷谐振器，当通过外部电路施加适当的电压时，晶体或谐振器会产生稳定的振荡信号。

这个信号经过放大、整形后，可以得到用于同步电路时序的时钟信号。

由于晶体振荡器的振荡频率非常稳定，因此其输出的时钟信号具有很高的精确度和稳定性。

三、16m 晶振的延时应用16m 晶振的延时应用主要体现在以下几个方面：1.数字电路：在数字电路中，16m 晶振用于产生系统时钟信号，以同步各个逻辑门的工作。

通过改变晶振的频率，可以调整系统的工作速度。

2.通信设备：在通信设备中，16m 晶振用于产生帧同步信号、比特同步信号等，以实现数据的准确传输。

同时，晶振的稳定性对通信系统的性能有着重要影响。

3.计算机系统：在计算机系统中，16m 晶振用于产生 CPU 时钟信号、内存读写时钟信号等，以确保各个部件的正常工作。

计算机系统中多个晶振共同工作，可以实现更高级别的时序控制。

四、16m 晶振的优缺点16m 晶振的优点主要有：1.频率稳定：晶体振荡器的频率稳定性较高，可以提供较稳定的时钟信号。

2.工作温度范围宽：晶体振荡器具有较宽的工作温度范围，可以在不同环境下正常工作。

3.结构简单：晶体振荡器的内部结构相对简单，易于生产和维护。

缺点主要有：1.成本较高：晶体振荡器的成本相对较高，对整个电路系统的成本有一定影响。

2.功耗较大：晶体振荡器的功耗相对较大，对低功耗系统设计有一定影响。

有源晶振电流

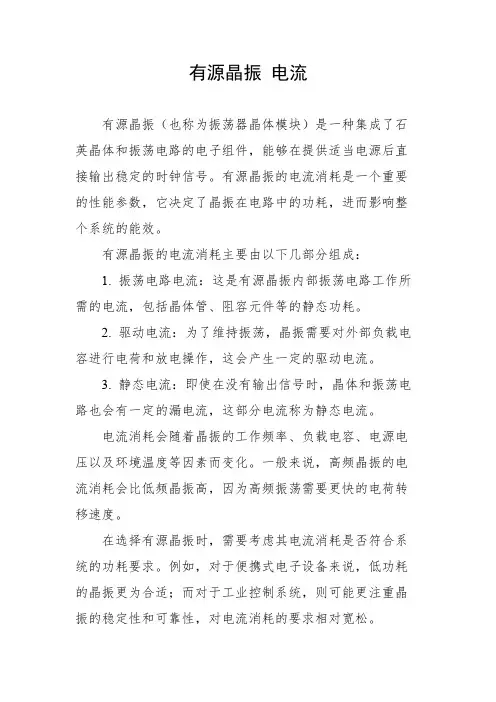

有源晶振（也称为振荡器晶体模块）是一种集成了石英晶体和振荡电路的电子组件，能够在提供适当电源后直接输出稳定的时钟信号。
