中考物理大全电功和电热

  • 格式：docx
  • 大小：1.63 MB
  • 文档页数：26

空调B 空调A

2007年浙江省金华市 20．某同学想用一只“、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V的蓄电池作电源。为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/㎝”的电阻线。该同学应如何利用这捆电阻线才能保证小灯泡正常发光 A．应并联一段20㎝长的电阻线 B．应串联一段20㎝长的电阻线 C．应并联一段15㎝长的电阻线 D．应串联一段15㎝长的电阻线 38．我国对家用电冰箱、空调这两个产品率先实施能源效率标识制度，以后生产、销售、进口的空调、冰箱均应在显着位置粘贴“中国能效标识”的标签，如图所示。能效标识将能效分为1、2、3、4、5五个等级，等级1表示产品最节能，等级5是市场准入指标，低于该等级要求的产品不允许生产和销售。 （1）图中所示的是两台空调的能效标识，按照图中所给的输入功率，试计算空调A在220V电压下工作时的电流是多少安培？（计算结果保留两位小数） （2）两台空调的制冷量相同，但能效比却不相 同。假设两台空调的使用寿命都为12年，平均每台每年使用500小时，试求出使用12年，高效节能空调A比一般节能空调B能节约多少千瓦时的电能？ 遂宁市2007 22 ．如图所示的情景中，符合安全用电操作的是 2007年大连市 21.图6是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡。当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。由此可以确定[ ] 灯头断路 灯头短路 灯头短路 灯头断路 27.（8分）小明同学对某居民小区进行用电情况调查，该小区家用空调的总额定功率为，其他用电器总额定功率为，图10是该小区供电线路的示意图。已知从供电电源到用户的两根输电线的总电阻为Ω，假设用户得到的电压始终是220V。试求： (1）当居民小区的空调都不工作，而其他用电器都正常工作时，则其它用电器的总电阻是多少？通过输电线的电流是多少？输电线因发热损失的电功率是多少？ （2）若居民小区所有用电器都正常工作2h，则输电线上消耗的电能是多少？ 2007年广州市 6.下列有关家庭电路的说法中正确的是 A.人与零线接触，一定会触电 B．电灯开关应接在火线与电灯之间 C.家庭电路中的用电器都是串联的 D.电能表计量的是家庭用电器的总功率 21.（8分）两电阻a、 b各自的电流与两端电压的关系图线如图甲所示， （1）电阻a的阻值多大？ （2）如果把a、b两个电阻 串联接成如图乙所示的 电路时，电流表的示数 为0.2A. 求： ①电阻b的电功率． ②电阻a、b在lmin内 消耗的电能之和． 甲 21．解：（1）由图甲知，当Ia＝0.2A时，Ua＝，

所以 Ra＝aaIU＝A2.0V0.2＝10Ω

（2）由图甲知，当Ib＝0.2A时，Ub＝，所以 Rb＝bbIU＝A2.0V0.1＝5Ω ①Pb＝I2 Rb＝(0.2A)2×5Ω＝ ②W总＝I2 R串t＝(0.2A)2×（10Ω＋5Ω）×60s＝36J

浙江省湖州市 25．用笔画线代替导线，将右图中的连有开关的电灯接入家庭电路中。 宁波市2007 1. 下列有关家庭用电的说法中正确的是 A人站在地上用手接触火线是非常危险的 B使用测电笔时，不可用手接触笔尾金属体 c大功率用电器的金属外壳不必接地 D选用的保险丝的额定电流越大越安全

重庆市2007 5．改革开放以来,我国人民的生活水平有了较大的提高,电冰箱、空调机、电视机等家用电器普遍进入家庭。观察下图所示四种家用电器的铭牌，下列说法正确的是 （ ） 54cm彩色电视接收机 工作电压170v-240v 工作频率50Hz 额定功率85W BC-65B电冰箱 额定电压220V 工作频率50Hz 额定功率70W 耗电量 24h FS-69电风扇 规格400mm 额定电压220V 工作频率50Hz 额定功率65W KFR-33GW空调机 额定电压220V 工作频率50Hz 制冷/制热电流 6.2A/6.2A

A.除彩色电视机外，其它用电器在220V电压时均能正常工作 B.四种用电器都标有频率50Hz，说明它们工作时产生的噪声都相同 C．KFR-33GW空调机制冷和制热两种工作状态消耗的电功率相同 D．BC-65B电冰箱每小时消耗的电能为度 6．电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图4所示。当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。由此可以判断（ ） A．L1所在的支路短路 B．L2所在的支路断路 C．L3所在的支路短路 D．各支路均完好 13．现在有一种“手机自生能”技术。手机上装上特制电池，上下左右摇晃手机即可产生电能，每摇一分钟可通话两分钟。如果将手机上下摇动一次，相当于将200g的重物举高lOcm，每秒约摇一次。由此可知，每摇一次可以获得的电能为_____________J,该手机使用时的功率约为 W。 19．某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是。 （1）如图11是他实验的电路，但连接不完整，请你给帮他完成电路的连接。 （2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将 ，电流表的示数将 。（填变化情况） （3）实际实验的有关记录与计算如下表： 实验次数 1 2 3 电压（V） 2．20 1．50 2．50 电流（A） 0．22 0．16 0．24 功率（W） 0．484 0．24 0．60 该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的 现象和实验数据分析，可得出一些什么结论呢？请说出两点（这两点的意思应不同）：① ；② 。 （4）他还注意到，这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格： 实验次数 1 2 3 电压（V） 2．20 1．50 2．50 电流（A） 0．22 0．16 0．24 灯丝电阻（Ω） 10．00 9．38 10．42 这位同学有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？ 请你对此作出两种可能性的解释：① ；② 。 19．（1）图见右 （2）变大 变大 （3）①灯泡两端电压越大，功率越大；②功率越大灯越亮 （4）①可能实验有误差；②可能电阻与温度有关。 21．某课外活动小组围绕自行车问题进行了广泛研究，其中的部分问题如下： （1）如图12所示，自行车的脚踏和牙盘构成一个轮轴，而轮轴实质上杠杆原理。经测量，脚踏到轴心的距离R＝25cm，带动链条的牙盘半径为r＝15 cm。若脚踩脚踏所用的力是L1 S1 S2 S3 L0 S 火线 220V 零线 L2 L

3

图4

图11 F＝15N，求链条所产生的拉力f。

(2) 我国是自行车王国，有关专家建议大力发展电动自行车。某电动自行车蓄电池的供电电压为24V。若该电动自行车包括载人共重1000N，匀速行驶时所受阻力为总重的倍，而这时供电电流为10A，电能转化为机械能的效率为75%。求：①蓄电池的输出功率； ②自行车前进的速度。 21．（1））由FR＝fr，解得：f＝25N。（2分） （2）①蓄电池的输出功率P出＝UI＝240W。 ②自行车匀速行驶，动力F＝f＝0.03G＝30N； 由P出tη＝Fs得，自行车前进的速度：6m/s（6分） 22．如图13所示，小灯泡L标有“6V ”字样，R2为阻值未知的定值电阻器，电源电压为12V保持不变. （1）若开关S1闭合，S2断开，滑动变阻器R1的滑片在它的中点时，小灯泡恰能正常发光.求：滑动变阻器R1的最大阻值. （2）若开关S1闭合，S2断开，滑动变阻器R1的滑片P移到最左端时，求：小灯泡这时的实际功率.（小灯泡灯丝的电阻视为不变） （3）若保持滑动变阻器R1的滑片P在左端不动，将开关S1、S2

均闭合，此时电流表的示数为1.25A，求：R2的阻值.

22．（1）当S1闭合、S2断开，P在R1中点时，灯L与R1串联接在电源上，灯正常工作时

I= PLUL = 错误!= 0.25A， RL= 错误!= 错误!= 24Ω, R总= 错误!= 错误!=48Ω,

12 R1= R总–RL= 48Ω-24Ω=24Ω， 所以，R1= 24Ω×2=48Ω.（3分）

（2）S1闭合、S2断开，P在R1最左端时，R1与L串联接在电源上， 则R总=R1+RL=48Ω+24Ω=72Ω，

此时该支路上的电流I= UR = 12V72Ω = 16 A，

L的实际功率为PL’= I2RL = （16 A）2×24Ω=.（3分）

（3）P在R1最左端，S1、S2均闭合时，L被短路，只有R1、R2并联接在电源上，电流表的示数为干路上的电流.

则I1= 12V48Ω =0.25A，I2=I–I1= 1.25A–0.25A= 1A，

所以，R2 = 12V1A =12Ω.（4分） 成都市二○○七

图12 脚踏 链条 牙盘

F

A R1

R2

S1

S2

L P

图13

合集下载

中考物理专题17电热、电功率计算的解题技巧(原卷版)

中考物理专题17电热、电功率计算的解题技巧(原卷版)

专题17 电热、电功率计算的解题技巧（原卷版）考点直击解题方法与技巧U-I、P-R、U-R等图象能够提供电路中电压、电流、电阻和功率等物理量之间的关系，解答相关试题应注意:（1）明确图象的描述对象。

（2）弄清图象中的一些特殊点对应的电路状态。

（3）善于根据题干的提示从图象中获取相关信息。

典例分析＋变式训练考点1档位型（并联多档型、串联多档型、混合多档型）【典例1-1】（2021•黑龙江）如图甲所示为某电烤箱的内部简化电路，S1为自动控制开关，R1和R2均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图象。

求：（1）低温挡工作时的功率；（2）电热丝R2的阻值；（3）15min内R1消耗的电能。

【典例1-2】（2021•泰州）如图是一款煲汤用的电热锅工作原理的简化电路图，该电热锅有两挡，分别是高温挡和保温挡。

R1与R2均为电热丝，R1的阻值为66Ω，S1为温控开关，保温挡时的总功率是440W。

求：（1）保温挡时电路中的电流；（2）高温挡时的电功率；（3）若该电热锅煲汤时，高温挡工作0.5h，保温挡工作1h，则在此过程中消耗的电能是多少kW•h。

【典例1-3】（2021•赤峰）中国的厨艺最讲究“火候”二字，图甲所示的智能蛋糕机就是采用智能化技术控制制作过程不同时间段的温度，制作出口感好、营养价值高的蛋糕。

该蛋糕机的部分参数如下表所示。

U额＝220V额定功率/W中温440高温880（1）求该蛋糕机正常工作时中温挡和高温挡的电流之比。

（2）求该蛋糕机正常工作处于中温挡时电路的总电阻。

（3）小明课下查得其实际工作的简化电路图如图乙所示，S1为单刀开关，S2为单刀多掷开关，R1、R2为电加热丝。

请判断蛋糕机处于高温、中温、低温挡时开关S1、S2所处的状态；并计算该蛋糕机低温挡的额定功率。

【变式1-1】（2022•海州区模拟）图甲是某款具有加热和保温双重功能的暖奶器的简化电路图，图乙是暖奶器某次工作时电流随时间变化的图象，已知c牛奶＝4×103J/（kg•℃），求：（1）电阻R2的阻值是多少？（2）加热过程中电路消耗的电能是多少？如果暖奶器的加热效率为80%，这些电能可将多少kg牛奶从18℃加热到40℃？【变式1-2】（2022•蜀山区校级模拟）家用饮水机的工作原理的简化电路如图所示，S是用感温材料制成的温控开关，当温度达到一定的数值时，S会自动切换使饮水机处于保温状态，R2是与加热管串联的定值电阻，R1是加热管的电阻，部分参数如表：（不考虑温度对电阻的影响）额定电压220V额定频率50Hz加热功率550W保温功率22W （1）通过推理说明，当开关S闭合时，该电热器处于加热还是保温状态；（要写出必要的推理过程）（2）求出R2的阻值。

【教育资料】中考物理知识精讲：电功和电热学习专用

【教育资料】中考物理知识精讲：电功和电热学习专用

2019年中考物理知识精讲：电功和电热
2019年的中考已落下帷幕，不知道大家考的如何呢?紧张的复习又一次开始了，今天查字典的小编为大家整理了物理辅导资料，来帮助大家提高物理的学习能力，希望各位考生在2019年的中考中取得优异的成绩!
1.电功(W)：电流所做的功叫电功，
2.电功的单位：国际单位：焦耳。

常用单位有：度(千瓦时)，1度=1千瓦时=
3.6×106焦耳。

3.测量电功的工具：电能表(电度表)
4.电功计算公式：W=UIt(式中单位W→焦(J);U→伏(V);I→安(A);t→秒)。

5.利用W=UIt计算电功时注意：①式中的W.U.I和t是在同一段电路;②计算时单位要统一;③已知任意的三个量都可
以求出第四个量。

6. 计算电功还可用以下公式：W=I2Rt ;W=Pt;W=UQ(Q是电量);
7. 电功率(P)：电流在单位时间内做的功。

单位有：瓦特(国际);常用单位有：千瓦
8. 计算电功率公式：(式中单位P→瓦(w);W→焦;t→秒;U→伏(V);I→安(A)
9.利用计算时单位要统一，①如果W用焦、t用秒，则P的单位是瓦;②如果W用千瓦时、t用小时，则P的单位是千瓦。

10.计算电功率还可用右公式：P=I2R和P=U2/R
11.额定电压(U0)：用电器正常工作的电压。

12.额定功率(P0)：用电器在额定电压下的功率。

13.实际电压(U)：实际加在用电器两端的电压。

14.实际功率(P)：用电器在实际电压下的功率。

当U > U0时，则P > P0 ;灯很亮，易烧坏。

当U。

【教案】苏科版初三物理上册 第十五章《电功和电热》15

【教案】苏科版初三物理上册 第十五章《电功和电热》15

专项十五电功和电热3 电热器电流的热效应第1讲焦耳定律【知识梳理】1．电流的热效应：电流通过导体时转化为，这种现象叫做电流的热效应。

2．焦耳定律：电流通过导体产生的，与正比，与导体的成正比，与通电成正比。

3．焦耳定律公式：。

式中单位Q→焦(J)；I→安(A)；R→欧(Ω)；t→秒。

4．当电流通过导体做的(电功)全部用来产生(电热)，则有，可用电功公式来计算Q，如电热器、纯电阻就是这样的。

【易混淆点】一、电流的热效应1．电流的热效应：导体中有电流通过时会发热，将电能转化为内能，这种现象叫电流的热效应。

2．两类用电器：①纯电阻用电器：电流通过时将电能全部转化为内能的用电器。

如电饭煲、电炉、电熨斗、电烙铁、电取暖器、电热水器等单纯用来发热的用电器。

②非纯电阻用电器：电流通过时只有部分电能转化为内能的用电器。

如电风扇、电动机、电脑、电视机等，这类用电器除部分电能转化为内能外，大部分电能会转化成其他形式的能。

二、影响电流产生热量的因素1．实验方法：控制变量法和转换法。

2．结论①在电流和电阻相同的情况下，通电时间越长，产生的热量越多。

②在电流、通电时间相同的情况下，电阻越大，产生的热量越多。

③在通电时间、电阻相同的情况下，电流越大，产生的热量越多。

知识点一：电流热效应【典例分析】1.下列措施中，属于利用电流热效应的是()A．电视机的后盖有很多孔B．电饭锅的发热板装在底部C．与空调器相连的导线很粗D．电脑的主机中安装微型风扇【真题操练】2.(2020·宿迁)图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是()A．烧瓶内选用比热容较小的液体，可以使实验现象更明显；B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系；C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少；D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可知识点二：探究电流热效应的因素【典例分析】3.如图是探究“电流通过导体时产生的热跟什么因素”有关的实验装置，两个透明的容器中密封着等质量的空气。

九年级物理电功和电热分类汇编1

九年级物理电功和电热分类汇编1

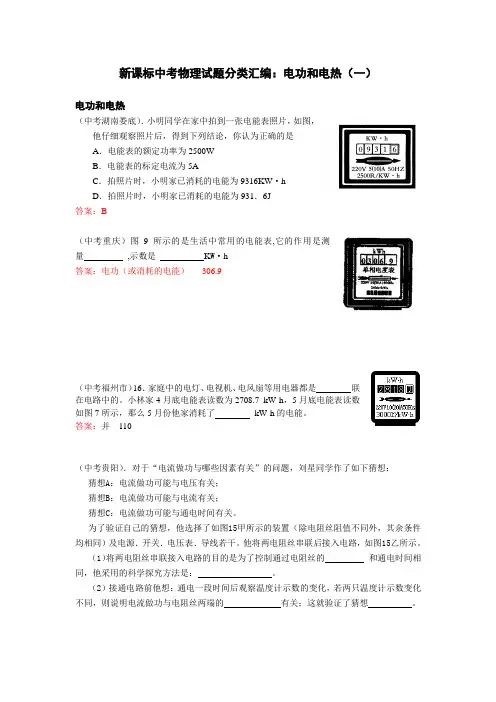

新课标中考物理试题分类汇编：电功和电热（一）电功和电热（中考湖南娄底）．小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是A．电能表的额定功率为2500WB．电能表的标定电流为5AC．拍照片时，小明家已消耗的电能为9316KW·hD．拍照片时，小明家已消耗的电能为931．6J答案：B（中考重庆）图9所示的是生活中常用的电能表,它的作用是测量,示数是K W·h答案：电功（或消耗的电能）306.9（中考福州市）16．家庭中的电灯、电视机、电风扇等用电器都是联在电路中的。

小林家4月底电能表读数为2708.7 kW·h，5月底电能表读数如图7所示，那么5月份他家消耗了kW·h的电能。

答案：并110（中考贵阳）．对于“电流做功与哪些因素有关”的问题，刘星同学作了如下猜想：猜想A：电流做功可能与电压有关；猜想B：电流做功可能与电流有关；猜想C：电流做功可能与通电时间有关。

为了验证自己的猜想，他选择了如图15甲所示的装置（除电阻丝阻值不同外，其余条件均相同）及电源．开关．电压表．导线若干。

他将两电阻丝串联后接入电路，如图15乙所示。

（1）将两电阻丝串联接入电路的目的是为了控制通过电阻丝的和通电时间相同，他采用的科学探究方法是：。

（2）接通电路前他想：通电一段时间后观察温度计示数的变化，若两只温度计示数变化不同，则说明电流做功与电阻丝两端的有关；这就验证了猜想。

答案：⑴ 电流 控制变量法 ⑵ 电压 A（中考湖州）某37英寸液晶电视机的铭牌上有“220V 200W ”的字样，则该电视机正常工作1小时消耗 千瓦时的电能 答案：0.2（中考丽水）. 如图是一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。

电池板在太阳光的照射下，将 能转化为电能，驱动电风扇工作。

电风扇工作时的电压为1.2V ，电流为50mA ，若电风扇正常工作了l 小时，电流做功为 焦。
